Как врезаться в пластиковую трубу: особенности работ + разбор всех важных нюансов

В вашем частном доме пластиковые коммуникационные системы и им требуется модернизация или ремонт? Выполнить монтаж пластика своими силами несложно, благодаря особенностям этого материала, ведь верно? Но как врезаться в пластиковую трубу, когда она под давлением? И возможно ли это выполнить самостоятельно?

Мы подскажем вам ответы на возникшие вопросы — в статье рассмотрено несколько способов врезки в трубу для организации отвода от уже имеющейся магистрали. Начиная с самого простого — перекрыть трубопровод на время и вставить в нужном месте тройник, вырезав предварительно участок.

Варианты врезки снабжены подробным описанием процесса и дополнены наглядными фотоматериалами, что позволит разобраться с тонкостями технологии монтажа дешевых и долговечных пластиковых труб.

Следуя рекомендациям, приведенным в видеосюжетах, можно выполнить большинство работ своими силами, не привлекая квалифицированных специалистов.

Особенности вставки отводов в трубы

Трубопроводы из пластика существуют разные. Одни используются для подачи воды, другие для ее отведения.

Есть магистрали общего пользования, а есть личные внутридомовые и внутриквартирные сети. И каждый вариант имеет свои нюансы выполнения работ.

Врезка в уличную магистраль
Для врезки в уличную трубу центрального водопровода или поселковой канализации требуется разрешение от владельца сетей, самовольно осуществлять подобные монтажные работы запрещено

Чтобы врезаться в общую централизованную систему и не нажить себе проблем с законом, необходимо пройти предварительные согласования.

Лучше всего подписание всех нужных бумаг и сами работы по врезке перепоручить специализированной организации. Это сильно упростит жизнь.

А вот в пластиковый трубопровод внутри квартиры или частного дома врезаться никто не мешает. Делать это можно практически в любой его точке. Надо лишь соблюдать элементарные правила и не перегружать систему обилием сантехнических устройств.

Напора воды в водопроводе должно хватать для всех приборов и всех пользователей. А канализационная труба способна принять только тот объем стоков, на который она изначально рассчитана.

Существует несколько видов пластиковых труб:

  • «PP» – полипропиленовые;
  • «PE» – полиэтиленовые (чаще всего это ПНД);
  • «PVC» – поливинилхлоридные;
  • «PEX» – из сшитого полиэтилена;
  • «РЕХ-AL-РЕХ» – металлопластиковые.

Одни из них рекомендуется использовать для разводки систем ГВС и теплоснабжения, а другие только для подачи холодной воды или ее отведения. Технологии врезки для всех пластиковых труб во многом схожи.

Различия касаются способов соединения их с фитингами и между собой в случаях, когда осуществляется вставка дополнительного элемента в существующий трубопровод.

Врезка в трубу канализации
Проще всего врезаться в канализационную трубу. Зачастую достаточно просверлить отверстие нужного диаметра и вставить в него патрубок с резиновой манжетой – особого давления в системе канализации нет, подобного соединения вполне хватит

Все техники врезки отвода в водопровод из пластика можно поделить на две группы:

  1. Вырезка участка трубы и вставка на его место тройника.
  2. Накладка на трубу хомута (седелки) с отводным патрубком.

Первый способ подразумевает выполнение сварочных работ специальным паяльником для пластика либо использование прижимных фитингов.

Во втором случае достаточно наличия накладываемой детали. Она просто надевается на трубу и затягивается механически болтами либо накладывается на пластиковую поверхность и приваривается к ней посредством встроенных нагревательных спиралей.

Варианты осуществления врезки

Наиболее надежной технологией врезки в водопроводную трубу из пластика является способ с вставкой в нее тройника. Фактически это обычный монтаж ответвления с использованием штатных фитингов.

Сначала из трубопровода вырезается участок, а затем на его место монтируется деталь с отводом. Однако не всегда применение такого варианта возможно.

Врезка в трубу из пластика
Если труба расположена впритык к стене, то вырезать из нее часть для вставки тройника проблематично, еще сложнее будет выполнить в такой ситуации спайку пластика с применением утюга

Использование накладок (хомутов, седелок) упрощает процесс врезки в водопровод. А если он находится под давлением, то это и вовсе единственно возможный вариант.

Для монтажа тройника воду придется из пластикового трубопровода полностью сливать, а для врезки с помощью специальных седелок этого делать особо не нужно.

Способ #1 — тройник либо коллектор

Основная проблема при любом способе выполнения врезки в водопровод – это напор воды. Лучше всего, когда она перекрыта.

Тогда точно в процессе работ не будет брызг, что попросту опасно, так как приходится работать с электроинструментами. Да и сварка пластиковых труб по правилам должна производиться на сухую.

Монтаж хомута
Если опыта монтажа трубопроводов из пластика электропайкой либо склеиванием нет, то от варианта со вставкой тройника лучше отказаться – при самостоятельном монтаже накладки-седелки рисков допустить ошибку гораздо меньше

В качестве вставляемого элемента для организации ответвления можно воспользоваться:

  • обычным тройником;
  • коллектором для подключения нескольких отводных труб.
  • заранее подготовленным куском трубы с припаянным отводом.

Конец с отводным патрубком бывает с резьбой и под пайку. Выбор вида фитинга зависит от разновидности пластика и типа монтажа всей трубопроводной системы.

Если водопровод изначально выполнен в сборно-разборном варианте, то и вставку в него делать следует с резьбовым соединением. А если весь трубопровод выполнялся сваркой электропаяльником, то и врезку в него лучше исполнять аналогичным способом.

Технология врезки тройника выглядит следующим образом:

  1. Перекрывается и полностью сливается из системы вода.
  2. Труборезом вырезается участок трубы по размерам так, чтобы можно было выполнить на его месте подсоединение дополнительного фитинга.
  3. Монтаж тройника с помощью паяльника (для ПНД и полипропилена) или клея (для ПВХ).
  4. Установка на отвод запорного вентиля.

После установки крана на созданное ответвление дальнейшие работы можно уже выполнять при включенной воде. Сваривать трубы из пластика при врезке отвода можно встык и в раструб. Оба варианта приемлемы.

Пластиковые фитинги и трубы
Метод соединения пластиковых трубопроводов выбирается исходя из их материала, а фитинги и тройники по характеристикам должны соответствовать установленным трубам

Если подобраться к водопроводу паяльником проблематично из-за его близкого расположения у стены, то можно воспользоваться цанговыми зажимами либо пресс-муфтами.

Для этого сначала готовится участок трубы с приваренным отводом, а уже затем он вставляется на место выреза в водопроводе.

Способ #2 — электросварная седелка

Под накладной седелкой на трубу понимают деталь водопровода, которая предназначена для организации ответвлений с основной магистрали.

Этот элемент сильно упрощает монтаж узлов разветвления и не предполагает нарушения сквозной целостности трубного изделия. Для выполнения отвода в пластиковой трубе на месте врезки осуществляется лишь высверливание отверстия нужного размера.

Установка накладки на трубу
Для установки седелки не нужно много места, ее можно монтировать даже в узких местах и колодцах – врезаться с помощью такого фитинга в водопровод можно на любом его участке

Обычная седелка фиксируется на трубе хомутами и болтами. Электросварной ее аналог имеет в своей конструкции встроенные нагревательные спирали.

При подаче на них напряжения с электросети эти элементы расплавляют пластик, который после остывания образует надежное соединение фитинга с водопроводом.

Технология монтажа электросварной седелки основана на электродиффузионной сварке. Причем все нагревательные элементы уже вмонтированы в ее корпус на заводе.

Необходимо лишь подключить их на несколько минут к электропитанию. По процессу сварки это напоминает метод с использованием паяльника-утюга, только в случае с седелкой все уже собрано в ней.

Предназначена подобная накладка для врезки в ПНД трубы. Именно полиэтилен при нагреве сначала переходит в нужное эластичное состояние, а затем затвердевает без потери прочностных характеристик.

В результате пластик обоих свариваемых частей соединяется в единую массу, которую сложно разорвать.

После остывания седелка и труба становятся неделимым целым. Подобное соединение способно выдержать напор воды в 16 атмосфер, чего с избытком достаточно для выполнения монтажа водопровода в квартире либо коттедже.

Электросварные седелки
Электросварные седелки бывают со встроенной фрезой и без нее – первый вариант предназначен для работ на напорных трубопроводах под давлением без перекрытия воды

Монтаж подобного фитинга предельно прост. Он состоит из одной либо двух деталей. В первом случае это просто накладка на трубу сверху, а во втором – к ней снизу для большей надежности подсоединяется еще и хомут.

Эту седелку необходимо просто установить на нужном участке водопровода и приклеить, подав на нее электроток.

После затвердевания пластика останется лишь просверлить через патрубок отверстие в магистрали и подсоединить к отводу шланг или трубу до подключаемой сантехники.

Диаметр пластикового трубопровода и врезаемого отвода может быть самым разным. Надо только подобрать накладку нужного размера.

Высверливание отверстия производится толстым сверлом либо кольцевой фрезой. Здесь главное не давить излишне сильно на трубу из пластика, чтобы она не треснула.

Если фреза уже имеется в седелке, то ее достаточно прокрутить гаечным ключом, а потом вынуть из просверленной дырки. Затем останется только подсоединить отводной водовод – и ответвление готово.

Способ #3 — обжимной хомут (накладка)

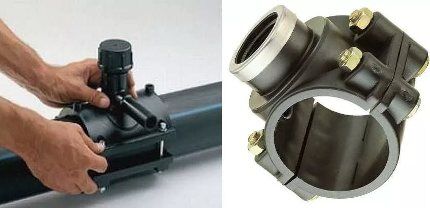

Помимо электросварной седелки существует ее более простой аналог – накладной хомут. Он состоит из двух раздельных стягиваемых вместе болтами деталей.

Одна для накладки сверху пластиковой трубы, а вторая снизу для притягивания верхней части. Между ними дополнительно вставляется уплотнительная прокладка для предотвращения протечек.

Седелка для врезки в трубу
Схема врезки. Количество стягивающих болтов и размеры обжимного хомута зависят от диаметра трубопровода, в который производится врезка

Обычно верхняя и нижняя накладываемые детали в точности повторяют габариты трубы. Но есть и универсальные хомуты, у которых верх сделан небольшим, а вместо низа металлическая полоса для стяжки.

Внешне они напоминают ремонтные аналоги для подсоединения шлангом или закрытия свищей. Только в верхней части у них патрубок для подсоединения отвода.

Хомуты для врезки в пластиковую трубу бывают:

  • с запорным краном;
  • со встроенной фрезой и защитным клапаном;
  • с фланцевым либо резьбовым концом из металла;
  • с пластиковым торцом под пайку или склеивание.

Чтобы выполнить врезку, хомут надевается на трубу и фиксируется на ней гайками либо болтами, в зависимости от конструкции. После через имеющийся отводной патрубок производится засверливание. А потом подсоединяется сам отвод от магистрали.

Сверлить трубу, не установив на нее хомут или седелку, не рекомендуется. Можно ошибиться с диаметром сверла и точкой сверления. Лучше всего делать это через патрубок уже установленного для ответвления фитинга.

Так сверло по размерам точно будет несколько меньше внутреннего сечения врезаемого отвода и установлено окажется точно там, где нужно.

Нюансы работ на водопроводе под давлением

Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки.

Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.

Электросварная седелка
Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы

В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.

Однако в продаже имеются также изделия с отводным патрубком, который направлен вбок от бура (параллельно или под углом к подсоединяемому водопроводу).

Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы. Неважно, под давлением они находятся либо нет. Но стоят такие насадки гораздо дороже обычных хомутов и седелок.

Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.

Выводы и полезное видео по теме

Нюансов в подсоединении ответвления к пластиковому трубопроводу существует немало. Различаются и виды пластиков, и фитинги по конструкции, и способы врезки.

Чтобы не допустить грубых ошибок, мы рекомендуем вам просмотреть нижеприведенные видео по этой тематике.

Врезка в трубу из ПНД под давлением с помощью седелки с фрезой:

Особенности монтажа электросварной седелки:

Нюансы врезки в полиэтиленовый водопровод:

Врезаться в существующий пластиковый водопровод приходится нечасто. Но иногда нужно менять трубы, устанавливать счетчики воды либо банально подключать дополнительную сантехнику. Для этого есть несколько различных видов фитингов и технологий врезки.

Для любого случая найдется оптимальный вариант, чтобы монтаж можно было осуществить самостоятельно. Перепоручать эти работы профессиональным сантехникам обязательно только в ситуации подсоединения к общему водопроводу, где требуется проходить предварительные согласования.
