Жесткая подводка для смесителя: устройство, плюсы и минусы + особенности монтажа

Включить воду в кране давно стало привычным удобством. Поэтому обыватель не задумывается о сложной системе сантехнических устройств. Интересуют только качество ее работы и воды. Но понадобятся специальные навыки, чтобы производить монтаж, обслуживание и выбор множества компонентов.

Например, чтобы провести воду на кухню, нужны трубы для разводки, гибкая или жесткая подводка для смесителя и сам комбинированный кран. Эти составляющие имеют много разновидностей и схем установки.

Что такое подводка и где применяется

После разведения труб водоснабжения по участку, требуется подключить к ним сантехническую арматуру. К ней относятся краны, перекрывающие подачу воды к прибору при необходимости замены/ремонта, и смесители, обеспечивающие подачу воды в душевые кабины, биде, писсуары, водонагреватели, стиральные и посудомоечные машины и другие устройства.

Так как обычно они не имеют возможности подключаться непосредственно к системе центрального водоснабжения, то для соединения используется дополнительный элемент – подводка. Она обеспечивает контакт труб со смесителем и соответствует таким же требованиям по прочности.

Подводкой называются соединительные металлические трубы, если она в жестком исполнении, или металлические и резиновые шланги с оплеткой, если в гибком. На концах этих соединителей присутствует резьба или штуцер с накидной гайкой, с помощью которых они закрепляются на кран и водорозетку.

Трубы жесткой подводки
При правильно подобранном сочетании всех элементов сантехнических устройств, металлическое исполнение выглядит более эстетично относительно других видов подводки

Используется она не только в бытовой сантехнике, но и в промышленности для соединения гидравлики сложного оборудования, в различной транспортной технике, для соединения газовых трубопроводов между собой и аппаратурой.

Общее устройство и принцип работы

В зависимости от вида, сантехническая подводка может несколько различаться по устройству. К ее основным составным частям относится:

  • металлическая трубка или резиновый шланг с оплеткой;
  • накидная гайка с уплотнительным кольцом — используется для затягивания соединений;
  • штуцер – металлический патрубок, который соединяет трубку и смеситель;
  • ниппель – крепится на трубку и имеет подвижное соединение с накидной гайкой.

Штуцеры расположены по обеим сторонам подводки и закрепляются к ней методом опрессовки с помощью обжимной гильзы или сварки. Для соединения штуцер имеет внешнюю резьбу и резиновую уплотнительную шайбу.

Для установки на фитинг с внешней резьбой используется накидная гайка, которая, затягиваясь, обеспечивает герметичное соединение с ниппелем на конце подводки. Между ниппелем и накидной гайкой также устанавливается уплотнительное кольцо.

Так как гайка крутится независимо от трубки, то при затягивании последняя остается неподвижной. Поэтому установку следует производить в правильной последовательности.

Составные части жесткого исполнения
Перед приобретением нужно точно подобрать нужный типоразмер соединительных элементов, а также проверить соответствие всех характеристик в паспорте изделия

В зависимости от вида, подводка способна выдерживать давление до 50 Бар и температуру до 150 °C, чего более, чем достаточно для системы ГВС. Ведь по ГОСТ рабочее давление в трубах водоснабжения квартир должно составлять 4 Бар.

Основные виды подводки

Для установки смесителя на кухне или в ванной технически подойдет любой вид этого соединения. Но каждый из них имеет свои особенности, которые будут преимуществом в одних ситуациях и недостатком в других.

Как выбрать вариант соединения

Главными критериями оценки при выборе являются следующие:

  1. Надежность и срок службы. Это самые важные параметры, но иногда на результат могут повлиять срочность исполнения и цена комплектующих, поэтому на время можно ограничиться гибким резиновым шлангом в оплетке взамен долговечных металлических труб.
  2. Удобство монтажа. При самостоятельной установке и отсутствии необходимых навыков это может быть критично. Обстоятельство может усугубиться труднодоступным расположением коммуникаций.
  3. Вид конструкции. В некоторых случаях особенности расположения сантехники позволяют установить только гибкую подводку.
  4. Качество и свойства узлов соединения. Они должны соответствовать креплениям уже установленного водопровода, чтобы не использовать дополнительные переходники.

Заранее стоит определиться с положением смесителя и удобством доступа к водопроводной системе под ним для дальнейшего обслуживания.

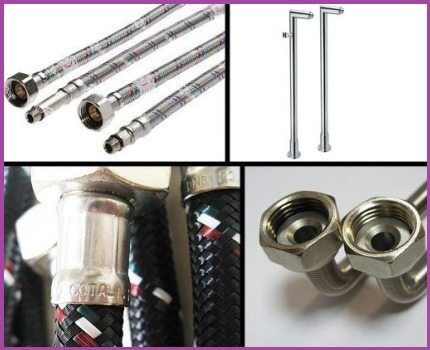

Виды подводок смесителя
При выборе такого ответственного узла водопроводной системы экономия может иметь серьезные последствия, предпочтение лучше отдать проверенным фирмам-производителям

Желательно учесть возможность замены одного вида подводки на другой при монтаже смесителя и водорозетки. Для этого ее следует подводить на расстояние ближе, чем 50 см.

Гибкое исполнение подвода

Самый недорогой вариант этого вида сантехнических изделий — гибкий. Он имеет повсеместное распространение и продается в любом магазине.

Невысокая цена обусловлена достаточно простым устройством и материалами. Конструктивно он представляет собой резиновый шланг с нитевой оплеткой и соединительными элементами на концах.

Основные составные части гибкой подводки:

  • шланг;
  • оплетка;
  • обжимная прессуемая металлическая гильза;
  • резиновые прокладки для герметичности соединения;
  • ниппель и гайка, которой производится соединение с элементами водопроводной системы;
  • штуцер.

Ниппель надежно закреплен в трубке и подвижно соединен с накидной гайкой, которая вращается независимо от него. Между ними установлено уплотнительное кольцо.

С другой стороны трубки обычно располагается штуцер, который также имеет уплотнительные кольца. Но резьба в нем располагается снаружи. Существуют штуцеры без резьбы, они соединяются с помощью прижимной пластины на корпусе – лепестка.

Гибкий шланг в оплетке
Обычно мастера меняют это изделие через 3-5 лет службы. Но если выбирать подводку проверенных изготовителей и соответственно всем характеристикам сантехнического оборудования, то срок эксплуатации значительно увеличивается

Главными достоинствами такой подводки считается низкая стоимость и подвижность. Ими можно соединить смеситель с водопроводом при любом их взаимном расположении. Сам монтаж при этом достаточно комфортен, так как можно менять положение шланга в более удобное.

Его изготавливают из нетоксичной резины или качественного каучука. Оплетка изготавливается из нитей стали, оцинкованного железа или алюминия. Наиболее надежным и долговечным является первый материал, который при качественной оплетке способен выдержать давление до 10 атмосфер.

К недостаткам можно отнести подверженность гидравлическим ударам и некачественную резину шлангов в бюджетных продуктах.

Сильфонный шланг для крана

Такой водопровод изготавливается из нержавеющей стали и имеет гофрированную поверхность, которая создается методом сворачивания металлической ленты, швы которой свариваются аргоновой сваркой. Соединительными элементами выступают накидные гайки из латуни.

Ключевые достоинства сильфонного подвода:

  1. Долго и без вреда выдерживает температуру до 250 °C и ее перепады.
  2. Износостойкий.
  3. Устойчив к коррозии.

Кроме всего этого, позволяет осуществить довольно простой и комфортный монтаж. Значительно надежней и долговечней гибких шлангов в оплетке, хотя и сам имеет свойство гнуться и сохранять форму.

Сильфонные трубки для сантехники
Сильфонные подводки могут изготовляться с возможностью растягиваться и складываться в установленных пределах или иметь определенную длину. Тянуть ее стоит осторожно — от этого зависит срок эксплуатации

Жесткая конструкция подводки

Название характеризует эту подводку. Главное ее качество – жесткость. Смеситель при такой конструкции оказывается неподвижно закрепленным на трубах.

При любом его ремонте придется отсоединять подводку. Это довольно неудобно, ведь в гибком ее исполнении с краном можно еще выполнять какие-то подвижные манипуляции.

Внешне хромированные или медные трубы могут выглядеть более эстетично, чем свисающие провода гибких шлангов, но в большинстве случаев эта часть скрывается от глаз внутри декоративных панелей или в корпусе сантехники.

Крепление на систему водоснабжения и к крану производится схожим со всеми остальными видами подводок способом.

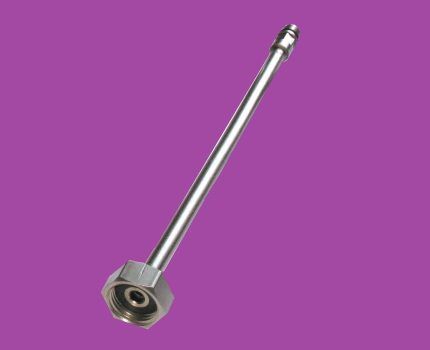

Жесткая подводка с 2 видами креплений
Со стороны смесителя находится штуцер с внешней резьбой с одним или несколькими уплотнительными кольцами, а с другой стороны — патрубок с гайкой

Разновидностей креплений может быть несколько:

  1. Лепесток-защелка и штуцер. Чтобы обеспечить герметичное соединение достаточно вставить трубку в отверстие смесителя до щелчка.
  2. Резьбовое соединение. Трубка просто вкручивается в кран.
  3. Цанговый соединитель. Он представляет собой пружинящую цилиндрическую втулку, разрезанную с одной стороны продольно так, что образует 4 лепестка. Специальная гайка при вращении сгибает их к центру. Тем самым они крепко зажимают внутри себя цилиндрическую деталь.

Для компактной маркировки производитель указывает тип концевого соединения, такого как г/г, г/ш или ш/ш.  Это означает, что в изделии с обеих сторон используется крепление накидной гайкой, во втором случае гайкой и штуцером, в третьем – штуцером.

Указанные зажимы бывают нескольких диаметров накидной гайки:

  • 1 дюйм;
  • ½ дюйма;
  • ¾ дюйма;
  • 3/8 дюйма.

Штуцер имеет стандартное крепление типоразмера М10, что означает диаметр в мм. В длину он может быть стандартным и удлиненным.

Вариант жесткой подводки
Иногда можно встретить нестандартный размер М8. Длина трубки находится в пределах от 20 до 50 см. Поэтому так важно не удалять водорозетки от смесителя более чем на 50 см, чтобы не удлинять конструкцию

Виды материала изготовления

Еще одной классификацией является разделение по применяемому металлу. Трубки могут быть:

  1. Стальные. Очень прочные оцинкованные трубы исключают коррозию и имеют невысокое расширение от температуры.
  2. Медные. Не ржавеют, обеззараживают воду, пластичные, выдерживают температуру до 250 °C.
  3. Латунные. Обладают большой теплопроводностью, могут выдержать давление до 400 атмосфер, легко переносят температуру до 300 °C без вреда для спайки, не разрушаются от влияния хлора.

Если возникает необходимость изогнуть трубку, то следует воспользоваться специальным устройством – трубогибом. Если его не оказалось под рукой, не стоит пытаться это делать просто так, ведь трубка может потерять свою устойчивость, изменив цилиндрическую форму в месте поворота.

Можно воспользоваться подходящей по диаметру пружиной, которая будет входить внутрь трубки. Спираль должна быть прочной и с частыми витками. Далее, нагрев трубку, нужно аккуратно ее выгнуть и вынуть пружину.

Изгибание медной трубки
На рынке представлено множество устройств для изменения формы трубок. Их конструкции могут быть: арбалетными, механическими, пружинными, рычажными, ручными и гидравлическими

Еще одним вариантом является уплотнение трубки песком. Для этого закрыв одну сторону заглушкой, нужно засыпать его внутрь. После нагрева можно гнуть, но высыпать абразив следует только после остывания, после чего желательно промыть конструкцию.

Плюсы и минусы металлического исполнения

Несмотря на то что гибкая подводка используется почти повсеместно из-за своей простоты, низкой стоимости и набором отличных характеристик, использование металлического варианта имеет достаточный спрос.

Этот относительно дорогой вид сантехнических устройств полностью оправдывает себя качеством. К главным плюсам металла можно отнести:

  • интересный классический внешний вид;
  • способность переносить высокие температуры, а также ее перепады;
  • устойчивость вредному химическому влиянию;
  • высокую прочность;
  • не подверженность влиянию коррозии;
  • срок эксплуатации до 20 лет.

Среди недостатков только высокая цена и сложности при установке такого вида подвода воды. Так как при монтаже соединяемые элементы должны быть стационарны, то сборка вызывает проблемы.

Необходимо точно вымерять длину трубок и изменить направление водорозеток, если оно находится не в вертикальном положении. Для этого потребуются специальные изогнутые фитинги. К тому же в дальнейшем из-за неподвижной конструкции усложняется обслуживание и ремонт кранов.

Медные трубки в ванной комнате
Наиболее часто выбирают жесткую подводку из меди, т. к. на этом материале не развиваются вредные бактерии и налет, он долговечен и способен вписаться в любой интерьер

Особенности монтажа металлической подводки

Долговременное использование сантехнических изделий зависит не только от верно выбранных комплектующих, но и от правильности монтажа и соблюдения всех нюансов при установке:

  1. В начале системы водопроводной разводки следует поставить сетчатый фильтр во избежание засора сложного оборудования.
  2. После работ по изгибу металлической подводки необходимо прочистить ее внутри от возможных сколотых частиц.
  3. Затягивание соединительных элементов производится аккуратно, чтобы не пережать уплотнительные кольца, нарушив герметичность.
  4. После затягивания нужно открыть воду и после 15-20 минут проверить на наличие подтеков.

Есть еще некоторые полезные советы, которые пригодятся при самостоятельном проведении монтажных работ. Так, если приходится обрезать трубку, делается это ножовкой. А вот труборез лучше не использовать для этих целей — он оставляет вмятины.

Что же касается подводки типоразмером 10, то ее можно гнуть без использования трубогиба и наполнения песком.

Выводы и полезное видео по теме

В ролике производится замена гибких шлангов смесителя на металлические:

Несмотря на то что в силу дешевизны, практичности и удобства установки, в большинстве случаев выбирают гибкие исполнения подводок, жесткая всегда будет востребована. Это обусловлено ее показателями надежности и долговечности.

На объектах повышенной ответственности, в местах с большими и резкими перепадами давления, например, в подвалах и первых этажах зданий, для безаварийной работы предпочтение отдается металлической жесткой подводке. Такие изделия дороже гибких, но даже самые бюджетные их варианты выигрывают в соотношении цены и качества.
