Проточный электрический водонагреватель на душ: виды, советы по выбору + обзор лучших производителей

Для решения проблемы постоянного горячего водоснабжения в ванной комнате проще всего установить проточный водонагреватель электрический на душ. Он обладает значительными преимуществами перед накопительным устройством, но требует особенного подхода в области обеспечения электроэнергией.

Также для бесперебойной работы необходимо правильно рассчитать параметры и квалифицированно провести установку.

Электрический водонагреватель для душа

Выбор водонагревателя для душа между проточным и накопительным типом устройства не всегда однозначен. У каждого из них есть свои плюсы и минусы, а решение в большинстве случаев зависит от возможности системы электроснабжения.

Преимущества устройств проточного типа

Первым преимуществом проточного устройства является значительно меньшие размеры. Размещение его в душевой и самостоятельная установка не вызывает проблем, тогда как нахождение места для массивного бака накопительного водонагревателя и его монтаж создают заметные сложности.

Вторым преимуществом является значительно меньшая стоимость бытового проточного водонагревателя, предназначенного для одной точки потребления. В зависимости от комплектации и бренда, ценовой диапазон таких устройств составляет 1700 – 8000 рублей, тогда как цена простейшего накопительного водонагревателя с объемом бака от 30 литров начинается от 5000 рублей.

Обслуживание и ремонт накопительных устройств необходимо проводить чаще, а обходится он дороже. Кроме того, их самостоятельный монтаж и подключение может провести не каждый потребитель, что несет дополнительные затраты на оплату услуг специалиста.

При использовании накопительного водонагревателя необходимо учесть число людей при расчете объема бака. Однако в случае приезда гостей его может не хватить. Проточный аналог лишен такого недостатка.

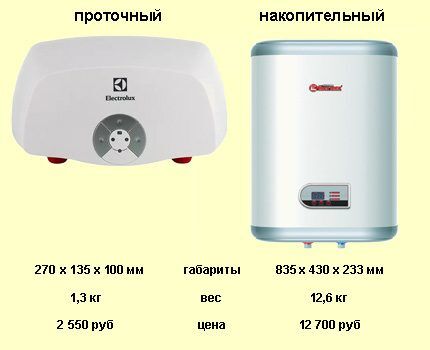

Сравнение параметров водонагревателей
Сравнение параметров шестикиловаттного проточного водонагревателя и пятидесятилитрового накопительного устройства. Вес указан для пустых устройств без учета массы воды

Проблема обеспечения электроэнергией

Единственным значимым препятствием для принятия решения в пользу проточного водонагревателя является пиковая нагрузка на электросеть. Она превышает показатели накопительного устройства в несколько раз.

Покупка проточного водонагревателя значительно увеличивает требования к электрическому кабелю. Суммарная мощность обычных для ванной комнаты приборов, таких как стиральная машина (при работе элемента нагрева 1,5 – 3,0 кВт), полотенцесушитель (0,4 – 0,6 кВт) и линия освещения (0,1 – 0,25 кВт) редко превышает 4 кВт. Для обеспечения такого напряжения достаточно провода с сечением жилы из меди в 1,5 или 2,5 мм2, который часто подводят к таким помещениям.

Проведение электропроводки в ванной комнате
Проточный водонагреватель пользуется все большей популярностью как независимый от водоснабжения способ генерации энергии для нагрева воды. Поэтому при ремонте ванной комнаты надо сразу провести качественную проводку

Однако наличие проточного нагревателя увеличивает максимальную потребляемую мощность участка цепи до 6-10 кВт и тогда кабель уже потребуется с сечением 4 или 6 мм2. Это означает, что перед установкой устройства часто требуется заменить проводку, причем лучше выделить ее в отдельную ветвь до распределительного (внутреннего) электрощита.

Второй после проводки проблемой может стать нагрузка на электрическую розетку. На них нанесена маркировка с указанием допустимого напряжения и силы тока. По этим данным можно вычислить максимально возможную мощность подключаемого электроприбора без риска повреждения розетки:

P = I * U

Где:

  • P – мощность оборудования (Ватт);
  • I – сила тока (Ампер);
  • U – напряжение сети (Вольт).

Бытовые розетки для сети со стандартным напряжением 220 Вольт имеют допустимую силу тока 5, 10 и 16 ампер. Следовательно, к ним можно подключать устройства с максимальным потреблением в 1100, 2200 и 3520 ватт соответственно. Если будет использован нагреватель большей мощности, то необходимо установить силовые розетки. Они имеют следующие стандартные параметры:

  • 25 ампер (мощность подключаемого прибора до 5,5 кВт);
  • 32 ампера (до 7,0 кВт);
  • 63 ампера (до 13,8 кВт);
  • 125 ампер (до 27,5 кВт).

В случае затруднений при монтаже силовой розетки можно осуществить подключение на клеммник питающего кабеля. Однако такую процедуру должен выполнять только профессиональный электрик, так как в случае неквалифицированной работы возможен перегрев соединения и возникновение короткого замыкания. В помещении с повышенной влажностью такого допустить нельзя.

Силовая розетка и штепсель
Силовая розетка и вилка часто входят в комплектацию поставки энергоемкого оборудования. Также их можно приобрести практически в любом магазине, продающем электрику

Если существующее электрическое обеспечение ванной комнаты позволяет поочередное использование энергоемких устройств, то можно остановиться на таком варианте. Чтобы исключить по забывчивости их одновременное включение достаточно использовать для этого одну розетку на два прибора.

Последней проблемой может стать максимальная присоединяемая нагрузка квартиры или дома при подключении к общей энергетической инфраструктуре. Для садоводств и частных домов со старыми линиями электропередач она может составлять всего 4-6 кВт. Тогда использовать водонагреватель проточной разновидности можно только в случае отключения почти всех других приборов. Но даже при стандартных 15 кВт разрешенной мощности необходимо провести расчет пиковой нагрузки.

Особенности использования проточного агрегата

Для грамотного подбора проточного водонагревателя потребуется изучить принцип его работы и знать основные технические характеристики устройства. Также существуют нюансы подключения и обслуживания, которые позволят избежать проблем при его работе.

Внутреннее строение и правила эксплуатации

В ванных комнатах устанавливают безнапорные водонагреватели для одной разборной точки. Они рассчитаны на единственного потребителя, имеют 1-2 нагревательных элемента и редко превышают мощность 8 кВт. Давление воды, достаточное для работы таких устройств, должно быть от 0,03 до 0,6 Мпа.

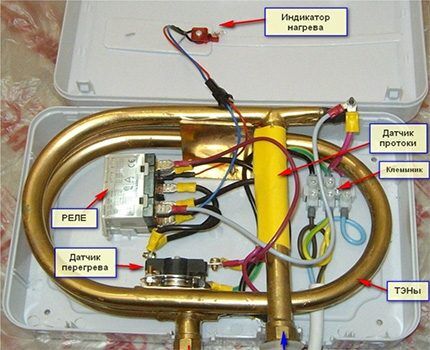

Устройство проточного водонагревателя Thermex
Устройство проточного водонагревателя Thermex не отличается от аналогичных приборов других фирм. Однако при ремонте лучше использовать оригинальные детали

Включение устройства происходит при срабатывании датчика протоки. Датчик перегрева определяет температуру воды и выключает ТЭНы при выходе ее за допустимый диапазон. Индикатор сигнализирует пользователю о работе нагревательных элементов. Если он включен, а нагрев воды не происходит, то это означает поломку ТЭНа – наиболее часто встречающаяся проблема у проточных водонагревателей.

Кроме протирания поверхности водонагревателя мыльным раствором, периодическое обслуживание заключается в смене фильтра, установленного на подаче холодной воды. Для этого произыодятся следующие действия:

  • отключить устройство от электропитания;
  • закрыть кран на подаче воды;
  • открутить шланг;
  • вынуть и промыть сетчатый фильтр;
  • собрать устройство в обратной последовательности.

Размещение датчиков протока воды и ее перегрева не позволяет пропускать нагреваемую струю в обратном направлении. Поэтому для безопасной работы устройства необходимо не перепутать места подключения ввода холодной воды и вывода нагретой.

Цветовое обозначения для подключения воды
У всех водонагревателей место для подключения шланга от водопровода обозначено синим цветом, а для душевой лейки или крана – красным

Также для многих устройств прописано ограничение по максимальной температуре входящей воды. Как правило, оно составляет 30-35 градусов. При превышении этого значения обязательно сработает датчик перегрева и водонагреватель отключится. Поэтому нельзя подключать устройство к горячему стояку водопровода, когда, по мнению потребителя, там идет недостаточно нагретая вода.

Расчет необходимой мощности

Зависимость между мощностью электрического водонагревателя, расходом воды и приростом температуры водного потока рассчитывается так:

P = 0,073 * Q * (T1 – T2)

Где:

  • P – мощность устройства (кВт);
  • Q – расход воды (л/м);
  • T1 – температура потока на выходе (0С);
  • T2 – температура потока на входе (0С).

Таким образом, температуру воды на выходе можно вычислить так:

T1 = T2 + 13,7 * P / Q

Температура поступающей воды от собственной скважины практически не меняется в течение года. Ее значение можно измерить, оно обычно составляет 8-12 градусов. Значение температуры при централизованном холодном водоснабжении сильнее зависит от времени года и находится в диапазоне от 5 градусов зимой до 15 градусов летом.

Максимальный расход воды можно измерить экспериментально. Для этого достаточно засечь время в секундах, за которое можно набрать литровую бутылку, а затем разделить число 60 на зафиксированное значение.

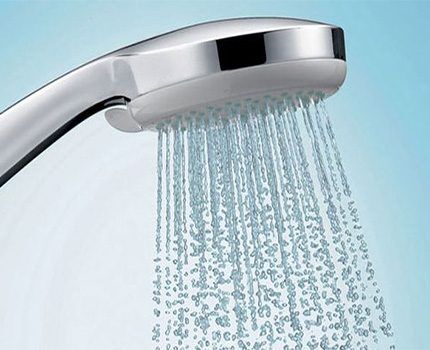

Лейка для душа
Расход воды в душе зависит не только от давления, но и от пропускной способности лейки. Поэтому при эксперименте лучше использовать пропуск воды через нее

Зная мощность устройства можно рассчитать значение температуры потока на выходе. Регулировать ее можно следующим образом:

  • при понижении напора с помощью крана, температуры воды повышается;
  • при снижении мощности водонагревателя – понижается.

Для большинства людей комфортный диапазон при принятии душа составляет от 35 до 42 градусов. Чтобы иметь возможность гибкой регулировки параметров потока лучше использовать водонагреватель с несколькими режимами мощности.

Также это важно при централизованном водоснабжении, так как возможно продолжительное по времени снижение напора воды в результате проведения ремонтных работ на магистралях. В этом случае работающее на максимальной мощности устройство будет выдавать поток горячее, чем требуется.

В качестве примера рассмотрим стандартную квартиру с централизованным водоснабжением. Температура холодной воды зимой равна 5 градусов, летом – 15 градусов. Максимальный напор струи немного более 4 л/м. Желательный напор для принятия душа – не менее 3 л/м. Комфортный температурный диапазон – от 35 до 40 градусов.

Pзимой = 0,073 * 3 * (35 — 5) = 6,6 кВт.

Pлетом = 0,073 * 4 * (37 — 15) = 6,4 кВт.

Таким образом, необходимо приобрести водонагреватель с суммарной мощностью ТЭНов около 6,5 кВт. Если периодически происходит снижение давления в водопроводной сети, то нужно устройство с функциями отключения одного из нагревательных элементов.

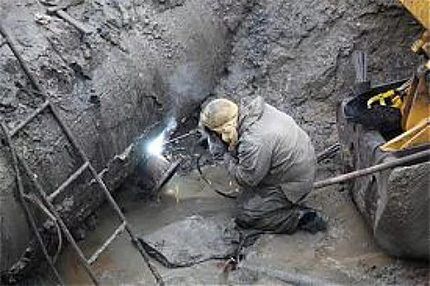

Ремонтные работы на водопроводе
Основной причиной падения давления в водопроводе является проведение ремонтных работ, которые могут продолжаться долгое время. Поэтому на рынке востребованы водонагреватели с режимами пониженной мощности

Нюансы подключения и монтажа

Существуют водонагреватели с нижней, верхней и боковой подводкой воды. В ванных комнатах, как правило, используют нижний вариант. Определиться с оптимальным способом подключения необходимо до покупки устройства, так как запрещено устанавливать его в ином положении.

Подключение к холодной воде происходит двумя способами:

  • к душевому разъему переключателя кран-душ;
  • напрямую к холодной ветви водопровода.

Первый способ оставляет возможность использовать стандартный водопроводный кран для получения холодной воды в обход водонагревателя.

В сконструированной пользователем водопроводной системе запорную арматуру нельзя использовать после проточного водонагревателя. Иначе это приведет к его перегреву даже при наличии функции отключения по термодатчику. Такое правило напрямую указано в инструкциях ко многим устройствам.

Типовая схема подключения проточного водонагревателя
Типичный вариант подключения проточного устройства к системе холодной воды. Душевой переключатель и кран расположены до водонагревателя, а после него ход потока свободный

Согласно требованиям электробезопасности, регламентированным для гигиенических помещений ГОСТ Р 50571.7.701-2013, розетки для напряжения 220 вольт в ванных комнатах должны быть установлены в третьей зоне (дальше в плане, чем 60 см от душевой, ванной или крана раковины) и соответствовать степени защиты IPX4 или выше. На расстоянии более 3 метров от точек подачи воды можно устанавливать обыкновенные розетки класса IPX1.

Несмотря на то, что проточный водонагреватель предназначен для влажных помещений и обладает хорошей герметичностью, при выборе места установки необходимо учитывать нежелательность попадания прямой струи горячей воды. Так происходит нагрев корпуса, что негативно повлияет на плотность соединений и работоспособность панели управления. Кроме того, попадание воды уменьшает прочность фиксации устройства к стене.

Крепление к стене происходит стандартными методами с помощью шурупов. Вес устройства составляет от 1 до 3 кг, поэтому принимать какие-либо меры по усиленному монтажу не требуется. Некоторые владельцы обходятся без фиксации устройства, однако это не нужно делать, так как есть риск падения и разгерметизации устройства в период его работы, что опасно для находящихся в помещении людей.

Установленный под потолком водонагреватель
Если нет возможности установить водонагреватель за пределами ванны или душевой кабины, то его надо поместить как можно выше. В этом случае уменьшится количество попадающей на него воды

Настройку температуры воды нужно производить в следующем порядке:

  1. Открыть кран и дождаться, когда вода польется из водонагревателя.
  2. Включить водонагреватель. Через 10 секунд температура примет постоянное значение.
  3. Если температура не подходит для принятия душа, то с помощью регулировки напораи режимов работы водонагревателя изменить ее.

После каждого действия по изменению напора подачи воды или мощности ТЭНов необходимо выжидать 10-15 секунд для установления постоянных значений температуры.

Популярные серии известных производителей

Прежде всего, выбор проточного водонагревателя нужно осуществлять с учетом достаточности его мощности, а затем обращать внимание на бренд. При покупке устройства распространенной серии известного производителя можно быть уверенным в его быстром ремонте в случае поломки. Этому способствует наличие запасных частей и опыт устранения типичных неполадок.

Практически все известные производители проточных электрических водонагревателей предлагают одинаковый по характеристикам модельный ряд устройств. Это обусловлено стандартным давлением в водопроводе и примерно одинаковыми параметрами потока воды, которые способствуют комфортному принятию душа.

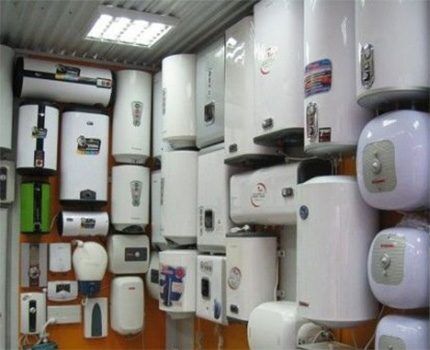

Водонагреватели в магазине
Электрические водонагреватели продаются во многих магазинах. Кроме технических параметров и цены, необходимо обратить внимание на гарантию и расположение сервисного центра

Серия Smartfix 2.0. шведского производителя Electrolux представлена тремя устройствами, укомплектованными двумя ТЭНами со следующей максимальной мощностью:

  • 3,5 (1,5 + 2,0) кВт;
  • 5,5 (2,2 + 3,3) кВт;
  • 6,5 (3,0 + 3,5) кВт.

Наличие литеры «T» в конце названия устройства означает комплектацию краном, а «S» – насадкой для душа. Их подключение производят через стандартный разъем 1/2 дюйма, поэтому можно применять существующие насадки. Сборку производят в Китае и России.

Серия Stream итальянского производителя Thermex представлена тремя устройствами с максимальными пределами мощности 3,5; 5,0 и 7,0 кВт. Водонагреватели также имеют по два ТЭНа. Российская сборка, нижний ценовой диапазон.

Серия Whell шведского производителя водонагревательного оборудования Timberk также представлена тремя моделями с максимальной мощностью 3,5; 5,5 и 6,5 кВт. Есть ограничение на минимально допустимую температуру потока воды на входе (16 градусов), хотя, по отзывам, прибор хорошо работает и при более низких значениях. Китайское производство.

Серия H-IWR корейского производителя Hyundai представлена тремя моделями с параметрами максимальной мощности 3,5; 5,5 и 6,5 кВт. Покупатели отмечают запах пластика, который пропадает через некоторое время. Китайское производство.

Представленные выше распространенные серии водонагревателей обладают нижней подводкой и предназначены для использования в ванных комнатах. Все устройства одного модельного ряда имеют одинаковый дизайн и конструктивное исполнение, отличаясь только мощностью нагревательных элементов.

Полезное видео по теме

Крепление к стене, подключение подводки и запуск водонагревателя Electrolux Smartfix:

Работа устройства Zanussi 3-Logic. Настройка температуры воды:

Пример неправильного использование водонагревателя. Устройство не закреплено, кран установлен после выхода горячей воды:

Расчет необходимой мощности проточного водонагревателя, его крепление и подключение к водоснабжению можно выполнить самостоятельно. Наибольшие сложности вызывает безопасное обеспечение устройства электроэнергией. Выбор в пользу известного производителя обеспечит быстрое решение проблем при поломке устройства.
