Как заменить мембрану газовой колонки: причины + инструктаж по проведению ремонта

Теплообменные аппараты бытового назначения, в частности – газовые колонки, распространены повсеместно. Устройства подобного типа, как правило, применяются для организации ГВС частного дома, где отсутствует централизованное обеспечение горячей водой.

Как и любое оборудование, газовые колонки со временем требуют замены некоторых деталей, подверженных износу в процессе эксплуатации оборудования. Чаще всего такой деталью газовой колонки становится мембрана водяного редуктора. О том, как заменить мембрану газовой колонки и можно ли эту работу сделать своими руками, пойдет речь в этой статье.

О редукторе и местоположении мембраны

Устройство, называемое водяным редуктором, входит в состав практически любой конструкции газовых теплообменников.

Эта деталь может иметь разную конфигурацию исполнения в зависимости от модели аппарата нагрева воды, но принцип действия подобных устройств остается неизменным.

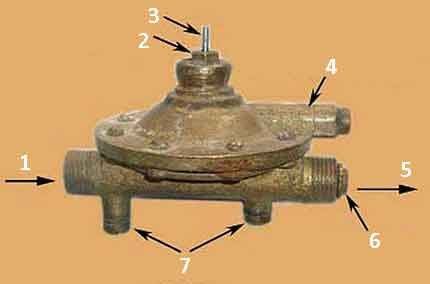

Редуктор водяной газовой колонки
Редуктор газовой колонки, где находится мембрана: 1 – вход воды; 2 – головка штока и сальниковая группа; 3 – шток; 4 – клапан шаровый; 5 – выход воды; 6 – сопло; 7 – пробки для слива воды из внутренних областей прибора

Редуктор воды, установленный на газовой колонке, служит для стабильного поддержания водяного давления непосредственно в системе теплообменника водонагревателя. За счет равномерности давления обеспечивается равномерный проток, а значит такой же равномерный нагрев жидкости.

Деталью редуктора, способствующей плавной регуляции давления, выступает резиновая мембрана. Этот компонент редуктора, сделанный в виде прокладки обычно на основе технической резины, имеет форму круга. Он устанавливается внутри корпуса редуктора.

По причине долговременной эксплуатации оборудования нагрева воды, будучи постоянно в движении, мембрана постепенно изнашивается.

Износ технической резины в отдельных местах приводит к порывам материала. Соответственно, функция регуляции давления воды прекращает действовать по заданному алгоритму.

Классический образец мембраны
Прообраз классической мембраны на основе технической резины. Форма тарелки круглая, поверхность имеет характерный признак – выпуклую центральную часть. Подобные аксессуары используются на большинстве газовых колонок

В таких случаях неизбежной становится замена резиновой мембраны редуктора в газовой колонке, потому что нагреватель воды не работает должным образом.

Качество действия индивидуального ГВС резко снижается, а в иных случаях колонку попросту невозможно включить в работу. Утрачивается комфорт для пользователя.

Как заменить мембрану редуктора

Если исходить из правил обслуживания газового оборудования и точно следовать этим правилам, выполнение каких-либо монтажных, слесарных работ, а также работ, связанных с электропитанием – это прерогатива сервисных газовых служб, в частности, местной обслуживающей газовой компании.

Что нужно знать перед началом работ?

Другими словами, производить работы на газовом оборудовании самостоятельно владельцам газовых колонок запрещено.

И даже учитывая, что водяной редуктор теоретически не имеет отношения к газовой системе, разбирать эту деталь конструкции и менять мембрану своими руками также запрещается.

Сервисный ремонт газовых колонок
Обслуживание газового водяного нагревателя специалистом. Согласно правилам обслуживания, любые сервисные или ремонтные работы проводятся только представителями специализированных компаний

Иногда желание все сделать самостоятельно, не имея практического опыта в выполнении подобного рода работ, может обернуться плачевными последствиями. О чем свидетельствуют многочисленные несчастные случаи, связанные с бытовым газовым оборудованием.

Взрыв газа в жилом доме
Горький пример из жизни, когда по причине самостоятельного ремонта колонки случился взрыв газа. Как результат разрушение значительной части многоэтажного жилого дома. И таких случаев ежегодно фиксируется немало

Нередко находятся мастера, готовые самостоятельно менять мембрану редуктора на газовой колонке. Тем более что совершить такую операцию, по сути, совсем несложно при наличии слесарных навыков.

Делают эту легкую работу следующим образом:

  1. При помощи документации или путем вскрытия корпуса колонки и обследования внутреннего содержимого, определяют марку (модель) установленного редуктора.
  2. Опираясь на полученные технические сведения, приобретают новую мембрану на рынке.
  3. Если оборудование импортного производства, возможно, придется приобретать мембрану только под заказ.
  4. При наличии мембраны, перекрывают подачу газа на оборудование, закрывают кран подачи холодной воды из ЦВС.
  5. Сливают содержимое теплообменника газового нагревателя, используя для этого сервисный кран слива, месторасположение которого определяется по документации.

После этих операций можно приступать к демонтажу редукторного устройства. Однако здесь спешить не следует. Работать требуется осторожно, внимательно, дабы не повредить другие близкорасположенные детали газовой колонки.

Демонтаж редуктора и разборка

Редуктор водяной имеет входной и выходной патрубки воды. Собственно, благодаря резьбовым накидным соединениям, устройство крепится внутри газовой системы, непосредственно на линии протока воды.

Демонтаж редуктора воды
Две позиции под демонтаж: 1 – трубная гайка на входном патрубке устройства регулировки давления; 2 – трубная гайка на исходящем патрубке. Также следует использовать сливные пробки

Поэтому чтобы демонтировать прибор, необходимо отвернуть две накидных латунных гайки крепления на трубопроводе.

Но прежде чем выполнить эту работу, рекомендуется выкрутить одну или обе пробки на сливных отводах редуктора, которые находятся под тарельчатым корпусом.

Отворачивать гайки следует плавно, одновременно удерживая прибор от возможного проворачивания. Механизм устройства имеет шток-регулятор, контактирующий с другой деталью газовой колонки.

На некоторых моделях головка штока фиксируется винтом. Этот момент следует учитывать и если требуется, ослабить этот винт.

Винт фиксатор редуктора
Гайки крепления к трубопроводу отвернуты. Осталось освободить фиксирующий винт, прижимающий головку штока. На картинке эта позиция отмечена цифрой 3

Демонтаж может сопровождаться протеканием остаточной воды. Рекомендуется запастись удобной емкой посудой для сбора.

Краткий инструктаж по замене мембраны

Демонтированный регулятор давления потребуется разобрать, чтобы добраться до резиновой (силиконовой) мембраны. Разобранная деталь выглядит примерно как тарелка.

Разделенный корпус редуктора
Две половины тарельчатого корпуса устройства регулировки давления, внутри которого располагается мембрана. Теперь дефектный аксессуар легко снимается и заменяется новым

Последовательность разборки/сборки:

  • отвернуть на верхней части тарелки крепежные винты;
  • аккуратно при помощи плоской отвертки раздвоить тарелку;
  • извлечь дефектную мембрану;
  • установить новую;
  • сочленить половины тарелки;
  • закрепить сочленение винтами по кругу.

Правильное месторасположение мембраны на тарелке редуктора определяется специальной «ключевой» выемкой или штифтом, который, в свою очередь, находится на радиальной кромке в одном ряду с отверстиями под крепежные болты.

Нужно совместить «ключ» мембраны с этой выемкой, перед тем как сочленять половинки тарелки и вкручивать винты.

Контрольный штифт мембраны
Тот самый штифт на корпусе одной из половинок корпуса, благодаря которому мембрана точно фиксируется на месте. На самом аксессуаре имеется отверстие под посадку на штифт

Момент вворачивания крепежных винтов – действие традиционное. Однако следует иметь в виду равномерность стягивания частей редуктора. Технически грамотно затяжка выполняется методом «крест-накрест».

То есть, прежде последовательно затягиваются четыре винта, расположенные один напротив другого, а уже затем поджимают все остальные.

Собранный редуктор, укомплектованный новой мембраной, в обратной последовательности устанавливают на место.

Аккуратно вставляют шток внутрь трубки регулирующего устройства, выравнивают прибор на уровень водопроводных патрубков. Затем вручную накручивают трубные гайки.

Затяжка винтов редуктора
На картинке показано равномерное распределение моментов затяжки винтов при сочленении двух частей корпуса. Этого условия требуется придерживаться обязательно, дабы избежать в будущем протечек воды сквозь неплотности

Как правило, трубные соединения предусматривают наличие уплотняющих прокладок и правильную их установку. Этот момент нужно предусмотреть, выполняя монтаж редуктора по месту установки.

Далее останется лишь подтянуть гайки крепления, прилагая небольшое усилие и не забыть подтянуть пробки слива под тарелкой.

Формы и материалы мембран

Конструктивное исполнение газовых колонок отличается разнообразием. Соответственно, не исключается изменение устройства редукторного клапана. Поэтому очевидным явлением видится также существование разнообразных по форме редукторных мембран.

Если стандартной считается изделие круглой формы, которое можно часто встретить при разборке клапанов отечественных газовых колонок, импортные аппараты нередко оснащаются «экзотическими».

Экзотические мембраны
Так называемый экзотический вариант исполнения резиновой мембраны. Как правило, чаще всего изделия подобного рода встречаются в конструкциях импортного производства

Один из таких примеров – газовые колонки хорошо известной зарубежной компании, выпускающей бытовую технику под маркой «Электролюкс». Многие модели оборудования этого бренда комплектуются фигурными мембранами в образе «восьмерки».

Аппараты иностранной фирмы Vaillant несколько менее популярны по сравнению с Electrolux, но тоже выделяются из всего ряда бытовых газовых колонок нестандартным изготовлением редукторных мембран. При разборке их клапана есть шанс столкнуться с мембраной-флажком.

Мембрана флажок
Еще одна «экзотика», не столь выражена фигурально и совсем немного отличается от классики, но тем не менее. Такие аксессуары также применяются на зарубежных приборах

Ради объективности следует отметить: изделия нестандартной формы показывают более тонкое регулирование давления протока, однако в плане долгосрочности работы нередко уступают стандартным. Часто степень долговечности определяется качеством материала.

На практике отмечено, что силиконовые мембраны служат дольше резиновых. Однако для силикона важным критерием является тщательная фильтрация сетевой воды.

Даже небольшое количество песка или ржавчины, попавшее в область расположения изделия из силикона, резко снижает срок службы материала.

Силиконовая мембрана
Изготовление мембраны с использованием относительно нового материала – силикона. По качеству работы аксессуар в таком исполнении характеризуется более выразительными параметрами, по сравнению с технической резиной

Техническая резина менее чувствительна к воздействию взвешенных частиц, но по большей части «страдает» химически недостаточной устойчивостью.

То есть, если состав воды в какой-то степени имеет агрессивную составляющую, в этих условиях изделия из технической резины обычно долго не служат.

Ремонт мембран газовых колонок

Стремление экономить на всем заставляет некоторых пользователей прибегать и к такой методике виртуальной замены, как ремонт дефектной мембраны своими руками.

Сразу следует отметить: занятие это, возможно, интересное для домашнего мастера на все руки, но, с точки зрения сервиса, абсолютно нерациональное и бессмысленное.

Ремонтировать мембраны газовых колонок пытаются разными способами:

  • путем шпаклевки силиконовым герметиком;
  • при помощи клеящих составов разного вида;
  • наложением пентэласта;
  • установкой миниатюрных латок;
  • и даже малярным скотчем.

Деятельность такой «отремонтированной» детали продолжается, как правило, не более 1-2 суток. После чего вновь начинаются проблемы, причем зачастую еще более усугубившиеся.

Ремонт мембранных пластин газовых колонок, тем более своими руками, в любом случае завершается неудачей. Проверено на практике не единожды. Так что, менять «шило на мыло» не рекомендуется, если только в этом деле не просматривается чисто исследовательский интерес.

Выводы и полезное видео по теме

Ролик демонстрирует личный опыт одного из владельцев нагревателя — то есть, ремонт своими руками регулятора давления воды. В частности, весь ремонт сводится к замене мембраны. Зрителям ещё раз напомним: самостоятельный ремонт газовых систем недопустим!

Проще найти и купить новую мембрану для газовой колонки, заменить этот аксессуар по инструкции, описанной выше и спать спокойно. Тем более что замена, в большинстве случаев, не требует существенных финансовых затрат. В среднем на покупку комплектного аксессуара достаточно 200-300 рублей.
