Как сделать водяной тёплый пол под линолеум: устройство системы, обзор технологии монтажа

Тепло под ногами, создает атмосферу уюта и особенного комфорта. Поэтому так востребован водяной тёплый пол под линолеум, как система с максимальным тепловым эффектом.

Зная все тонкости монтажа, можно своими руками выполнить качественную укладку системы.

Варианты схем укладки

Существует несколько схем укладки ВТП. Выбирать их нужно обдуманно — от этого зависит производительность, надежность, стоимость системы и то, как тепло распределится по помещению.

Схемы бывают следующими:

  1. «Змейкой». Бывает одинарной или двойной. В первом случае трубы идут вдоль стены и закругляются в конце траектории, меняя направление и охватывая всю площадь. Во втором — схема монтажа такая же, но укладывают параллельно друг другу пару труб на расстоянии 3 см. При этой технологии нагрев поверхности пола снижается поэтапно.
  2. «Улиткой». В плане схема выглядит как спираль, замыкающаяся в конечной точке. Спиральная схема, монтаж которой начинается из глубины помещения к его центру.
  3. Комбинированным методом. На одной площади применяют несколько способов, но преобладает наиболее эффективный.

Так как во время движения по трубам температура воды постепенно снижается, от выбора одного из них зависит, насколько равномерно тепло будет распределяться в помещении. Отправной точкой при укладке труб являются стены. Дальше продвигаются по направлению к выходу или к центру.

Плюсы тёплого пола водяного типа
Главное преимущество водяной системы заключается в максимальной эффективности и независимости от источников электроснабжения. Минусы состоят в теоретической угрозе протечек и-за вероятности повреждения трубы

Независимо от выбранной схемы есть несколько общих правил, по которым распределяются трубы. Первое из них — начинать монтаж от наружной стены. Следующее требование касается величины шага — не меньше 10 и не больше 30 см. Обязательно нужно выполнять расчет гидравлического сопротивления.

Схема укладки
Неудовлетворительная работа центрального отопления заставляет искать новые решения. Самое оптимальное из них — водяной теплый пол, отличающийся высокой теплоотдачей (+)

Чем большее число поворотов имеет система, тем значение гидравлического сопротивления больше. То же самое происходит и при увеличении длины труб. Если монтаж выполняют в стяжку, стыковку труб выполнять при помощи муфт нельзя.

На выбор схемы укладки оказывают влияние следующие обстоятельства:

Расчет теплого пола

Потребное количество трубы рассчитывается по формуле L = k× S / H. Здесь L — длина водяного пола, S — площадь, охватываемая контуром, k — повышающий коэффициент. Обычно его принимают в пределах от 1 до 1,1. H — шаг укладки. К цифре, которая получается в итоге, добавляют 4 м, 2 из которых пойдет на подсоединение прямой трубы, а 2 других — на подключение к коллектору обратки. Зная шаг петли, расход труб можно взять из таблицы:

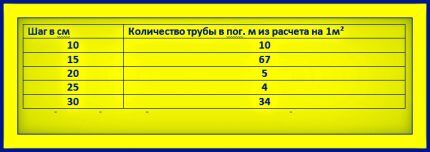

ТАблица
В таблицу сведены наиболее часто запрашиваемые данные при расчете метража труб для устройства теплого пола своими руками. Если это будут делать специалисты, то предоставят вам готовый результат

Для эффективной работы системы огромное значение имеет максимально возможная длина контура. При ее превышении контур может перестать функционировать в результате возникновения статистического равновесия в трубе. Профессионалы рекомендуют для трубы сечением 1,6 см выбирать длину не больше 70-80 м. По обе стороны трубы пол прогревается с обеих сторон приблизительно по 100 мм. Для трубы сечением 2,0 см максимальная длина 100-110 м.

Если в результате расчета будет получена длина, превышающая максимально допустимую, комнату разбивают на 2 или больше зоны и монтируют несколько аналогичных контуров. В последнем случае потребуется установка коллекторного шкафа. Чтобы выполнить расчет насоса для теплого пола используют формулу:

Q = 0,86P/(t1 — t2)

P — это мощность отдельного контура в кВт, t1 и t2 — температура на подаче и обратке соответственно, 0,86 — поправочный коэффициент для воды.

Укладка тёплого водяного пола на перекрытие сложной формы
Для устройства водяных систем обогрева пола по конструкциям большой площади и сложной формы, их разбивают на несколько секторов, параллельно подключаемых к коллектору

Рассчитав каждый контур, результаты суммируют и получают требуемую производительность. Напор вычисляют по формуле:

Н = (R х L + K)/1000

R здесь обозначает гидравлическое сопротивление, L — протяженность контура самой большой длины, Н — напор, K — коэффициент запаса мощности.

Выбирая котел, следует ориентироваться на диапазон регулировки температур. Он должен начинаться от 30 градусов. Для распределения тепла по контурам устанавливают коллектор, подобранный по количеству контуров. Число выводов на нем должно обеспечить подключение всех контуров.

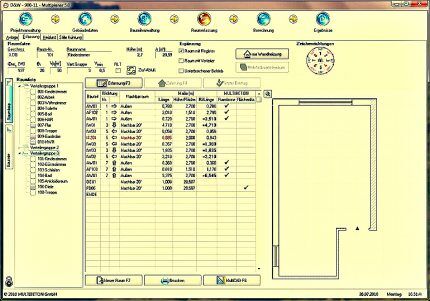

Программа для расчета
Залогом успешной работы системы является профессионально выполненный расчет. Сделать его можно с помощью специальных программ и вручную (+)

В коллекторе бюджетного типа присутствуют запорные клапаны, но нет регуляторов, позволяющих настроить систему. В оборудовании, принадлежащем к среднему ценовому сегменту, имеются регуляторы при помощи которых корректируют расход воды в любом контуре. Наиболее эффективные и дорогие коллекторы автоматизированы.

Здесь на каждом клапане имеется сервопривод, узлы-смесители с двух- или 3-ходовым зонным клапаном. В таких системах можно осуществлять регулировку температуры подаваемой воды и смешивать жидкости с разной температурой. Коллекторный шкаф правильных размеров должен быть подобран в соответствии с габаритами коллекторной группы.

Под ним должно оставаться свободное пространство необходимое для загиба труб. Его устанавливают на определенном расстоянии от поверхности теплого пола. Допускается его монтаж и в стену, но только не в несущую.

Водяной теплый пол без стяжки

Существует несколько способов монтажа теплого пола без стяжки:

  1. На пенополистирольные маты. В них монтируют теплораспределительные пластины, имеющие пазы, в которые вставляют трубный контур.
  2. В зазоры в деревянном полу, которые специально оставляют между досками.
  3. В пазы отфрезерованные в деревянном основании, куда укладывают теплообменники и трубы.

Вместо теплообменных пластин, можно выбрать более простой вариант — алюминиевая фольга.

Технология монтажа легкого теплого пола проста, но нужно выдерживать все нормы. Нарушения при установке могут привести к тому, что придется срывать готовое покрытие, чтобы устранить недостатки.

Укладка водяного тёплого пола по полистиольным матам
Применение пенополистирольных матов в устройстве тёплых водяных полов позволяет существенно повысить скорость и качество укладки, обеспечить защиту нижележащего перекрытия от воздействия протечек

В зависимости от площади помещения подбирают материалы. Для монтажа контура потребуются строганные доски хорошего качества толщиной от 4,5 до 5 см. В досках при помощи фрезы выбирают пазы под определенный диаметр трубы с требуемым шагом.

На одном из торцов выбирают «четверть». Вместо этого, можно применить покупные планки для монтажа с готовыми выемками. Кроме пазов в досках, необходимо предусмотреть полукруглые углубления в точках разворота контура.

Монтаж тёплого водяного пола под линолеум
На фото изображена деревянная технология монтажа системы теплых полов. Используют ее в основном в деревянных домах. Трубы укладывают в пазы, в которые уложены специальные пластины из алюминия

Если теплый пол служит только дополнением к основному отоплению можно делать шаг укладки до 30 см. При превышении этого размера на полу будут как теплые, так и холодные участки. Когда же эта система отопления будет основной, выбирают шаг от 10 до 15 см. Укладку с меньшим шагом выполнить очень сложно.

Брус для лаг заготавливают исходя из тех соображений, что их будут укладывать с шагом от 50 до 60 см. Кроме доски и бруса нужны листы фанеры или ОСБ толщиной 8-10 см, заготовленные с таким расчетом, чтобы они покрыли всю площадь. Нужно закупить и фольгированный утеплитель на основе вспененного пенопласта толщиной 0, 5-0,6 см и утеплитель не фольгированный из пенополиэтилена толщиной 1-1,5 мм в таком количестве, чтобы охватить всю поверхность.

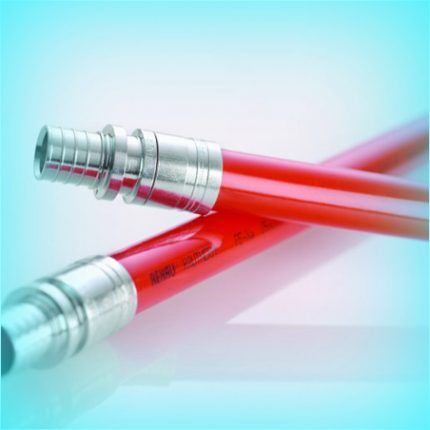

ТРубы для пола
Выбор труб — важнейшая задача на этапе подготовки к монтажу теплого водяного пола. От их характеристик зависит, насколько эффективно пол будет отдавать тепло

Обычно выбирают металлопластиковые трубы с сечением 1,6 см. Метраж просчитывают предварительно с большой точностью, иначе отрезки трубы придется соединять, а это крайне нежелательно. Теплые водяные полы обеспечат максимальный комфорт только при условии грамотно выполненного расчета и качественного монтажа.

Теплый пол, сооруженный по полистирольным матам с бобышками, можно завершить устройством сухой стяжки, устроенной в виде настила, или залить традиционный цементно-песчаный раствор. Во втором случае работы по заливке выполняют в следующем порядке:

Технология монтажа на деревянную основу

Прежде всего, нужно подготовить имеющееся деревянное покрытие. Все зазоры и щели устраняют. Новый, еще не окрашенный и не пропитанный олифой, пол покрывают антисептиком. Далее, на подготовленном основании расстилают утеплитель фольгированный из вспененного полиэтилена.

Полосы укладывают встык фольгированным слоем наружу. При помощи степлера покрытие крепят к доскам. Все швы герметизируют при помощи фольгированного скотча. Перпендикулярно дощатому основанию закрепляют лаги, предварительно выставив их по уровню.

Настилают доски на лаги. У стены, вдоль которой запланирована установка кранов, вырезают паз для расположения трубы, подающей теплоноситель и обратки. Используя саморезы, крепят доски к лагам.

Монтируют патрубки с кранами — прямой и обратный, затем устанавливают между ними байпас, оснащенный вентилем. Такое решение даст возможность, в случае необходимости, отключать отдельный контур, оставляя работоспособной систему, а также выполнять балансировку контуров. Прежде чем укладывать трубы все углубления освобождают от пыли и опилок при помощи пылесоса и заготавливают полосы шириной 25 см из фольги.

Полоски фольги раскладывают сверху выемок для размещения труб по направлению от одной до другой стены. На фольгу укладывают трубы и утапливают их в пазы. Фольга будет нагреваться, и отражать тепло, направляя его в сторону помещения. Трубу соединяют с фитингом подающего патрубка.

Складывают выступающие за пределы паза концы фольги, загибая их так, чтобы они легли на предыдущую доску, затем закрепляют при помощи степлера. Трубу фиксируют к полу по всему контуру с использованием пластинок — металлических или пластиковых, располагая их на расстоянии от 60 до 70 см друг от друга. Особое внимание следует уделить тем местам, где труба делает поворот.

Устройство водяного тёплого пола под линолеум
Укладку труб можно выполнить и на пенополистирольные плиты, но только если есть готовая схема монтажа. После укладки труб проверяют работоспособность системы, а затем завершают работы

Узел входа и выхода будет находиться над полом, поэтому он должен иметь эстетический вид. Углублять его в стену нельзя, но можно соорудить красивый короб с дверцей, дающей возможность свободно пользоваться регулировочными кранами. После выполнения этих операций контур теплого пола проверяют на герметичность, для чего в него запускают воду, и создают избыточное давление, превышающее рабочее в полтора раза.

Если утечки не наблюдаются, переходят к следующему этапу монтажа: всю поверхность покрывают теплоизоляцией, перекрывая материалом стены на высоту от 10 до 15 см. Это предохранит теплоноситель от быстрой потери температуры. Дальше укладывают фанеру. Концы листов не должны попадать на трубы, т.к. при фиксации материала саморезами их можно повредить.

Закончив монтаж фанерных листов, всю поверхность циклюют. Швы заделывают герметиком или эпоксидкой, смешанной с опилками. Далее, срезают концы фольги, выступающие за пределы фанеры, и зачищают заделку, если она выступает над уровнем пола. Расстилают линолеум, подрезают так, чтобы края полотна прикрывали стены сантиметра на 3,5.

Когда линолеум отлежится и расправится на протяжении суток, а иногда и больше, срезают излишки, приложив металлическую линейку. Между линолеумом и стеной оставляют зазор от 0,8 до 1 см. После обрезки желательно оставить покрытие в таком положении еще на 24 ч. а затем закрепить его при помощи клея, скотча или другим способом.

Принцип работы системы «теплый пол»

Если кратко описать принцип работы системы, то выглядеть это будет следующим образом:

  1. От котла поступает нагретая вода. Она попадает на двух или 3-ходовой термостатический клапан. Как только температура превышает критическое значение, открывается доступ для воды из обратного трубопровода и температура выравнивается.
  2. Работой термостатического клапана управляет термостат. На термостат смешанный поток попадает после прохождения через циркуляционный насос.
  3. При прогревании воды до установленной температуры прекращается подмес из обратки, при изменении в большую сторону открывается снова. Таким образом, регулируется температура воды, циркулирующей в системе.
  4. Направляет теплоноситель по контурам коллектор или распределительная гребенка. За этим узлом закреплена не только распределительная функция, но и задача сбора и отправки теплоносителя в обратный трубопровод.

По большому счету, водяной обогревающий пол — это тот же радиатор, но расположенный горизонтально и защищенный от эксплуатационных нагрузок. Если нет блока управления, то система будет работать только при условии, что температура воды в системе не превышает 50⁰.

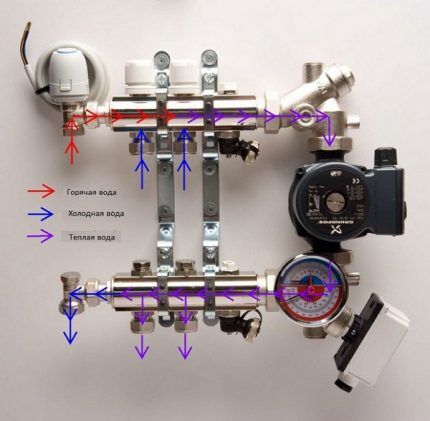

Распределительный узел
На фото — распределительный узел водяной системы «теплый» пол. В его составе есть циркуляционный насос коллекторная группа смесительный узел

Сама система не безукоризненна: она обладает инерционностью, прогревает помещение сравнительно долго — от 4 до 6 ч. Сложности возникают и на этапе проектирования, когда водяные полы являются единственным источником тепла. Монтаж стоит недешево и уменьшает высоту комнат за счет того, что пол подымается. Систему труб ремонтировать непросто.

Водяной пол в бетонной стяжке

Пирог, полученный по мокрой технологии или путем укладки в стяжку, включает несколько пластов. Первый — утеплитель, дальше сетка или ленты — так называемая система фиксации, затем трубопровод и собственно стяжка. Завершает все напольное покрытие.

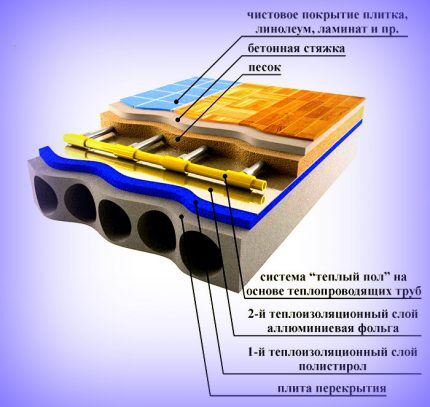

Напольный пирог
Вариант теплого водяного пола с бетонной стяжкой. Толщина стяжки максимум 70 мм. Полная толщина около 11 см

В многоквартирных домах, где существует опасность затопления нижерасположенных помещений, под утеплитель подкладывают еще и гидроизолирующий слой. Сам процесс монтажа состоит со следующих шагов:

  1. Очищают, выравнивают поверхность. Проверяют по уровню горизонтальность. Допускается перепад максимум 10 мм, если больше — проводят выравнивание.
  2. Укладывают гидроизоляционную пленку.
  3. По периметру помещения укладывают и крепят кромочную изоляцию в виде демпферной ленты.
  4. Раскладывают утеплитель слоем от 10 до 50 мм.
  5. Накладывают сверху пароизолирующий пласт.
  6. Выполняют армирование сеткой с ячейками от 150 до 200 мм. На этом этапе есть один интересный нюанс: наиболее часто армирующий слой расстилают до монтажа труб, но специалисты рекомендуют делать это после, чтобы нагрузка на трубопровод распределялась равномерно.
  7. Приступают к монтажу пола для чего:
    • подсоединяют трубу к выходному патрубку подающего коллектора;
    • фиксируют трубы к арматурной сетке с шагом около 100 см, применяя специальные клипсы, завязки или планки, а после завершения укладки подсоединяют трубу к выходу на гребенке.
  8. Испытывают работоспособность, включив пол на несколько часов. О хорошо выполненном монтаже свидетельствует снижение давление на величину приблизительно 003 МПа/ч. при приблизительно одинаковой температуре воды.
  9. Заливают стяжку с учетом того, что она должна возвышаться над армирующим слоем или трубами на 20-30 мм.
  10. Укладывают слой звукоизоляции и покрытие, но только дней через 30, когда стяжка гарантированно высохнет в естественных условиях.

Перед началом монтажных работ следует выбрать место для коллекторного ящика. В него помещают, не совсем эстетично выглядящие вентили, трубы, дренажные отводы. Ассортимент шкафов очень большой, поэтому можно сделать выбор по габаритам и другим важным параметрам.

В процессе устройства водяной напольной системы обогрева выполняются стандартные этапы:

Водяной пол от центральной магистрали

Подключить водяной пол к центральному отоплению возможно, но только после получения разрешения. Это связано с тем, что водяная система создает проблему, связанную с разницей температур. В центральной магистрали теплоноситель нагрет до 70-90 градусов, а такое покрытие, как линолеум выдерживает максимум 50⁰.

Подключение
Подключая водяной пол к центральному отоплению, нужно учесть то обстоятельство, что придется обустраивать тепловой пункт. Он будет смешивать воду из отопительной системы с водопроводной

Это неприятность местного значения, но существует еще и угроза появления в общей отопительной системе дома зон с неравномерным распределением теплоносителя. Это уже очень серьезная проблема. Без вреда для функционирования центрального отопления можно выполнить монтаж теплого пола в отдельно взятой квартире по нескольким правильным схемам.



Стационарный тепловой пункт

Ключевым элементом стационарного теплового пункта является циркуляционный насос. Отводы труб приваривают к стояку ЦО. В этом случае вода будет иметь стабильную температуру благодаря работе предварительно вмонтированного термостатического клапана. Если выбран этот вариант, следует обязательно защитить циркуляционный насос путем установки реле, регулирующего давление или поток.

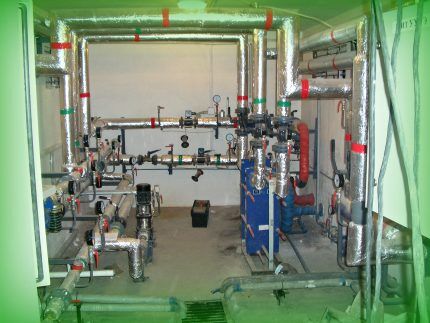

Тепловой пункт
Тепловой пункт — это комплекс скомпонованного путем расчета оборудования. В собственном доме его часто размещают в обособленном помещении

Когда будет установлен и накладной термостат он будет отключать насос каждый раз когда температура достигнет допустимого минимума — около 20⁰. Еще лучше управляет системой регулятор, корректирующий температуру с учетом температуры в комнате.

Вариант с вертикальной разводкой

Если отопительная система устроена так, что к ней имеется единственный выход, теплый пол подключают по принципу радиаторов. Выбрав такое решение можно обеспечить получить тепла в 2 раза, чем при обычном централизованном отоплении. При наличии 4 стояков в квартире из центральной системы отбирают воду из двух, а из оставшихся жидкость протекает транзитом. Составляющими такой схемы являются такие элементы:

  • стояки;
  • балансировочный клапан;
  • 3-ходовой клапан;
  • привод клапана.

Старые радиаторы демонтируют, а вместо них устанавливают систему «теплый пол». На гидравлический режим системы это никак не повлияет, т.к. настройки балансировочных клапанов останутся неизменными. Контур пола подсоединяют параллельно. Важно, взять трубы с одинаковой длиной, чтобы не выполнять регулировку теплообменников в следующем контуре.

Водяной тёплый пол под линолеум в системе отопления частного дома
Чаще всего контур водяного теплого пола используется в качестве дополнения к основной отопительной сети. В его подключают вторичным кольцом к первичному кольцу, включающему котел и коллектор (+)

Ценные рекомендации от специалистов

При подсоединении теплого пола к ЦО очень важны некоторые моменты. Обратить на них внимание советуют опытные мастера. Любая схема подключения к ЦО предусматривает крепление к торцевому входу гребенки с использованием фитингов. Стяжку необходимо делать максимально тонкой и обязательно армировать ее.

После пробного запуска полный прогрев системы происходит за 2 дня. При проходе через стены применяйте трубы гофрированные. Расстояние от труб до верха стяжки — минимум 30 мм. Никогда не следует использовать теплоноситель, поступающий из системы ЦО напрямую, гидравлика дома может от этого существенно пострадать.

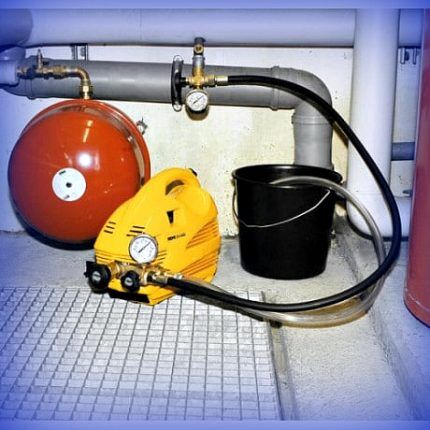

Опрессовка системы
Систему обязательно нужно испытывать на плотность и прочность. Если течь при избыточном давлении не появится, система будет функционировать отлично

В случае если теплый пол подключен к электрическому котлу, можно батареи подсоединить к системе теплого пола напрямую, а каждый контур объединить в одно целое через коллектор.
Так как в системе ЦО давление достигает 16 атм. Следует учитывать этот момент при подборе элементов конструкции — в основном они рассчитаны на 1-2,5 единиц.

Выбирать схему нужно с учетом площади квартиры. Если она больше 30 м² лучше подключать к разным коллекторам.

Полезное видео по теме

После просмотра этого видео вы освоите основные принципы монтажа водяного «теплого» пола и сможете сделать все самостоятельно:


Этот видеоролик поможет избежать ошибок при выполнении монтажных работ:


Собираясь выбирать трубы для теплого пола, обязательно посмотрите это видео:

Главным преимуществом «теплого» пола является экономичность этой системы. Кроме уменьшения суммы в счетах на отопление, в доме всегда будет комфортабельная атмосфера. Сам процесс не очень сложный, и освоить его сможет любой домашний умелец.
