Трубы для водяного теплого пола: какую трубу лучше использовать и почему

Планируя обустройство отопительной системы, владельцы частных домов все чаще решаются на монтаж греющего водяного контура. Вариант экономичен и универсален – может использоваться для обогрева всего жилья или как второстепенный источник тепла. Для достижения максимальной надежности и эффективности необходимо грамотно подобрать трубы для водяного теплого пола, сравнив характеристики каждого варианта.

Требования к водяному контуру

Греющие полы являются разновидностью отопительной системы. Поэтому проектирование, расчет и монтаж осуществляется согласно типовым нормативным документам. Единого регламента для водяных полов нет – руководствуются правилами, распространяющимися на конкретный технологический процесс.

Греющий контур эксплуатируется в достаточно жестких условиях. На трубы изнутри постоянно давит циркулирующий теплоноситель, а снаружи змеевик подвергается внушительным нагрузкам: весу стяжки, напольного покрытия, мебели и самих жильцов. Не стоит забывать и о термическом воздействии.

Под такие специфические условия службы подойдут далеко не все материалы. Большинство водяных систем предполагают заливку цементного или бетонного раствора, что исключает возможность ревизии отопительной ветки и проведения ремонтов. Любая протечка – повод для полного демонтажа пола и его замены.

Теплый пол
Базовые требования изложены в документах: СНИП 2.03.13-88 «Полы», СП 41-109-2005/СП 41-102-98 о проектировании отопительных систем с использованием полиэтиленовых и металлополимерных труб соответственно. По ситуации допускается следовать правилам, установленным производителем трубной арматуры

Качество уложенных труб не должно вызывать сомнений, ведь система обустраивается с расчетом на длительную эксплуатацию. К использованию подойдут изделия, соответствующие своду основных требований.

Защищенность от коррозии. Материал должен безболезненно реагировать на постоянный контакт с жидким теплоносителем – недопустимо развитие коррозийных процессов и отложение наростов на внутренних стенках магистрали.

Трубы для водяного контура
Независимо от схемы расположения змеевика, укладка водяного контура подразумевает наличие изгибов. Труба должна быть эластичной, сохранять прочность по всей длине магистрали и удерживать заданную форму

Стабильность материала. Требование предполагает наличие таких характеристик:

  1. Стойкость к регулярным температурным перепадам. Оптимально, если материал рассчитан на термовоздействие +90°С и выше.
  2. Химическая инертность. Качество теплоносителя нельзя предвидеть на несколько лет вперед, поэтому лучше использовать трубы, которые не боятся примесей, взвесей и минимально взаимодействуют с разными реагентами.
  3. Защищенность от кислорода. Наиболее долговечна – трубная арматура с «противогазовым барьером».

Разделительная прослойка предотвращает поступление кислорода вовнутрь магистрали, замедляя диффузионные разрушающие процессы в отопительном контуре.

Высокая прочность. Контур должен сохранять целостность даже при непредвиденных гидроударах и скачках в системе. Лучше выбирать арматуру, способную выдержать до 10-ти Бар.

Удельная масса. «Пирог» теплого пола с учетом бетонной стяжки оказывает значительную нагрузку на конструктивные перекрытия помещения. Чтобы не усугублять ситуацию от тяжелого металлопроката лучше отказаться.

Сварные трубы
В скрытых отопительных контурах запрещено использование трубной арматуры, изготовленной сварным методом, независимо от типа шва – продольного или спирального

Низкий коэффициент расширения. При повышении температуры материалам свойственно увеличиваться в объеме, что чревато повреждением стяжки и декоративного покрытия. Допустимое значение теплового расширения труб – до 0,25 мм/мК.

Хорошая теплопроводность. Приветствуется высокая способность к теплообмену. Чем больше коэффициент теплопроводности, тем выше эффективность греющего пола.

В идеале, отопительная петля должна быть цельной – без срощенных участков. Сварные швы на поворотах и тройниках – потенциально-аварийные зоны для порывов и появления протечек. А значит, труба должна иметь соответствующую длину для укладки неразрывного змеевика.

Контур из полипропиленовых труб
На фото неудачный пример создания водяного контура из полипропиленовых труб. Такое «виртуозное» исполнение недопустимо при обустройстве теплого пола

Греющая магистраль должна быть гладкой изнутри, чтобы не провоцировать потерю напора. Помимо сохранения гидравлического сопротивления ровное покрытие снижает шумовой эффект от транспортировки теплоносителя.

Разнообразие труб: оценка технических характеристик

Ссылаясь на перечисленные требования, проведем сравнительный анализ наиболее популярных изделий для обустройства греющего водяного контура.

Металлопластик – практичность и надежность

Благодаря соединению двух материалов удалось добиться высоких технических характеристик. Композитные трубы обладают сложной пятислойной структурой, где каждый элемент отвечает за отдельную задачу.

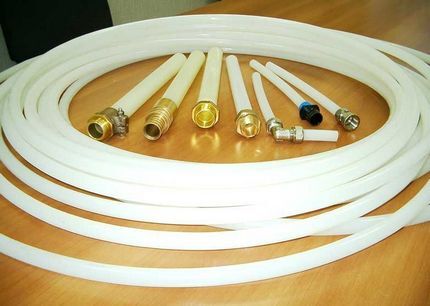

Металлопластиковые трубы
Наружное покрытие – прочный полимерный материал, защищающий контур от повреждения. Пластик понижает теплопроводность, тем самым сокращая интенсивность выпадения конденсата

Расположенная посредине оболочка из алюминия повышает жесткость изделия, компенсирует тепловое расширение полимера, препятствует проникновению воздуха из окружающей среды. Внутренняя полиэтиленовая прослойка обеспечивает гладкость и защиту от коррозии.

Клеевой состав отвечает за надежную фиксацию всех слоев, образуя единую конструкцию. Именно от качества клея во многом зависит долговечность изделия.

Разогрев трубы
Чтобы убедиться в надлежащем исполнении трубы, ее надо разогреть до 90°С и посмотреть на срез. Расслоение края металлопластикового отреза – признак некачественного клея

Композитные трубы отлично подходят для водяного теплого пола, так как соответствуют ряду базовых требований. Основные достоинства:

  • незначительная степень теплового расширения;
  • коррозийная стойкость, химическая инертность;
  • переносимость высоких температур;
  • противокислородная защита;
  • хорошая гибкость, легкость укладки;
  • многослойность – обеспечивает бесшумность транспортировки теплоносителя.

Трубу нежелательно многократно сгибать-разгибать и прокручивать касательно оси – действия могут привести к разрыву алюминиевой прослойки.

Контур из PEX-полиэтилена
В таблице приведены общие характеристики для разных модификаций металлопластиковых изделий. Для водяного контура подойдут композитные трубы, где в качестве полимера используется термостойкий или сшитый полиэтилен

Змеевик из металлопластика отлично справится с возложенной задачей. Главное – не пытаться сэкономить на покупке трубной арматуры сомнительного качества. Лучше перестраховаться и выбрать изделия надежных производителей: Rehau, Henco, Valtec.

Изделия на полиэтиленовой основе

Для организации напольного подогрева очень часто делают водяной контур из полиэтиленовых труб. В работе используют две категории полимерных изделий:

  • трубный прокат из сшитого полиэтилена (REX или СПЭ);
  • арматура из термостойкого или линейного ПЭ (PE-RT или LPE).

Оба варианта имеют хорошие физико-химические свойства и являются прямыми конкурентами металлопласта в вопросе соотношения «цена/качество». Разберемся подробно в отличительных особенностях каждого материала.

Сшитый полиэтилен. Свойства полимера являются следствием его структурного наполнения. В обычном полиэтилене молекулярные нити находятся в свободном «плавании». Отсутствие связей объясняет уязвимость материала к термическим воздействиям – он начинает плавиться.

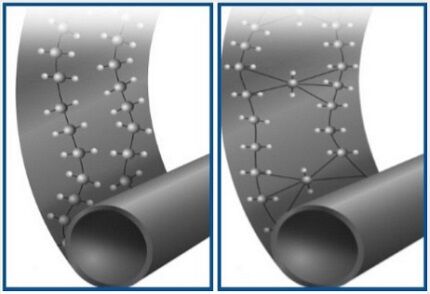

Структура PEX-a
В сшитой модификации продольные связи дополнены поперечными перемычками. Трехмерная структура повышает молекулярную плотность, значительно улучшая прочность и стабильность полиэтилена

Технология сшивки наделила полимер рядом отличительных характеристик:

  • высокая прочность на сжатие/разрыв;
  • сохранение целостности при колебаниях температуры;
  • невосприимчивость к кислотам, большинству органических растворителей, щелочам;
  • отличные диэлектрические показатели;
  • стойкость к высоким температурам;
  • сохранение физических свойств при резкой смене окружающих условий.

PEX-полиэтилен обладает хорошей гибкостью – наименьший радиус петли составляет 5 диаметров. Этого достаточно при любой схеме укладки контура.

Сшитый полиэтилен
Сшитый полиэтилен легко восстанавливает форму. Чтобы змеевик не разогнулся его необходимо фиксировать скобами или укладывать на подложку с бобышками

Слабые стороны PEX-полимеров: неустойчивость к УФ-лучам и разрушающее действие кислорода, проникшего вовнутрь структуры полиэтилена. Для решения последней проблемы некоторые производители выпускают многослойные трубы с антидиффузным барьером.

Методика создания молекулярной сетки определяет плотность боковых связей, а значит, и прочность готового изделия. Зависимо от технологии сшивки различают четыре группы трубной арматуры.

PEX-a. Химический метод образования связей – фиксация за счет органических пероксидов. Реакция происходит при высокой температуре в расплавленном полиэтилене.

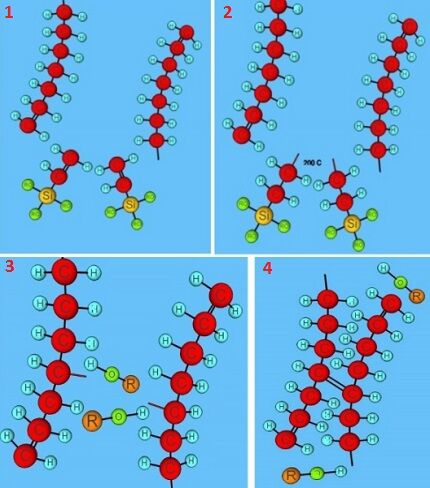

Технология сшивки PEX-a
Схема химического взаимодействия. Наблюдается хаотичное распределение соединительных «стежков» по всему объему расплава. Зависимо от количества пероксида степень сшивки достигает 70-80%

Отличительные особенности PEX-a:

  • равномерность сшивки;
  • жесткость и прочность трубной арматуры;
  • высокая стоимость.

PEX-b. Более доступная альтернативная методика производства модифицированного полиэтилена с использованием органосиланидов. Технология обеспечивает степень сшивки до 65%. Интересная особенность – в PEX-b полимере происходит постоянный вялотекущий процесс. Со временем материал «усаживается» и становится жестче. В структуре металлопласта b-полимер в тандеме с некачественным клеем может привести к расслоению.

Для бытового использования подходят только органосиланидные полиэтиленовые трубы PEX-b, имеющие гигиенический сертификат. Изделия на основе кремневодородов запрещены к применению в системе отопления и водоснабжения.

PEX-c. Технология заключается в прогонке массы полиэтилена через ускоритель электронов, где на полимер воздействует гамма-излучение. Недобросовестные производители для удешевления процесса проводят излучение радиоактивным кобальтом, что ставит под сомнение безопасность использования таких труб.

Структура PEX-c
Полиэтилен облучается уже после формирования, поэтому сложно добиться равномерности связей. В некоторых европейских странах изготовление труб радиационным методом запрещено

Процент сшивки полиэтилена PEX-c достигает – 60%. Материал используется в качестве внешней/внутренней оболочки металлопластиковых труб. Однако даже с учетом армирования, такая продукция не рекомендована для укладки водяного контура.

PEX-d. Сшивка азотированием – химический метод с использованием радикалов азота, плотность связей достигает 70%. Редко используются ввиду ограниченного выпуска – технология требует определенных условий прохождения реакции.

Термостойкий полиэтилен. Материал был создан, как альтернатива сшитому полимеру, который наряду с высокими техническими качествами трудоемок в производстве и имеет некоторые ограничения в использовании – его нельзя сваривать и вторично перерабатывать.

Трубы PE-RT
Трубы PE-RT стали техническим прорывом. Многочисленные межмолекулярные связи уже заложены в исходное сырье. Улучшенная технология с применением катализаторов позволяет контролировать распределение боковых связей

Отличительные особенности отопительного контура из термостойкого полимера в сравнении с PEX-полиэтиленом:

  • материал не боится отрицательных температур – трубы сохраняют целостность при замораживании воды в системе;
  • ремонтопригодность змеевика;
  • бесшумность работы теплых полов, отсутствие скрипов при ходьбе;
  • максимально допустимая пиковая температура – 125°С;
  • возможность соединения труб фитингами и сваркой.

PE-RT трубы производятся преимущественно с армированием или противодиффузным барьером. Оба варианта отлично подойдут для водяного пола. Чтобы определить, какую трубу лучше использовать для теплого водяного пола в конкретном случае, надо оценить предполагаемую нагрузки на систему.

Если применяется «мокрая» заливка и тяжелое финишное покрытие (плитка), то подойдет контур из металлопластикового проката – PERT/Al/PERT.

Труба с противовоздушным барьером
При «сухом» способе укладке отличным решением станет термостойкая полиэтиленовая труба с противогазным барьером EVOH или воздухонепроницаемой прослойкой OXYDEX

Полипропилен – экономия во вред

Материал обладает весьма привлекательными характеристиками: небольшой удельный вес, простота монтажа, экологичность, неподверженность коррозии, пластичность и звукоизоляция. Этих свойств вполне достаточно для обустройства водопроводной системы или классической отопительной ветки с радиаторами.

Однако для создания теплого пола полипропилен не подходит по ряду причин:

  1. Высокий показатель линейного расширения. Арматура, залитая в стяжку, при высоких температурах постоянно будет подвергаться внутреннему напряжению, что со временем негативно скажется на самих трубах и напольном покрытии. Ситуацию не особо улучшает армирование стекловолокном или металлизированной прослойкой.
  2. Недостаточная гибкость. Полипропилен – жесткий материал, допустимый радиус гибки составляет около 9 диаметров арматуры. Это требует увеличения шага между ветками, что не всегда допустимо. Некоторые мастера прибегают к свариванию стыков контура, многократно повышая риски протечек.
  3. Низкая теплопроводность. Полипропилен не обеспечит должной передачи тепла от теплоносителя к полу, а значит, система подогрева будет неэффективна.

Главный аргумент за ПП-трубопровод – низкая стоимость. Однако в данном случае экономия средств нецелесообразна.

Полипропиленовые трубы
Для получения комфортной температуры напольного покрытия потребуется больший расход теплоэнергии, а значит затраты на обогрев теплоносителя возрастут

Медный пайпинг – долговечность и эффективность

Медь – бесспорный лидер, максимально советующий требованиям к материалу для теплового контура. В арсенале характеристик медного пайпинга преобладают положительные качества:

  • стойкость к известкованию, неподверженность коррозии;
  • полная непроницаемость для газов;
  • стабильность и долговечность материи;
  • механическая прочность – трубы без проблем переносят гидроудары, температурные скачки и давление в пределах 400 Атм;
  • высокая теплопроводность, обеспечивающая эффективность отопительной системы.

Медный контур может изгибаться по малому радиусу. Такие трубы подойдут под любой способ укладки теплого пола  независимо от заданной формы змеевика.

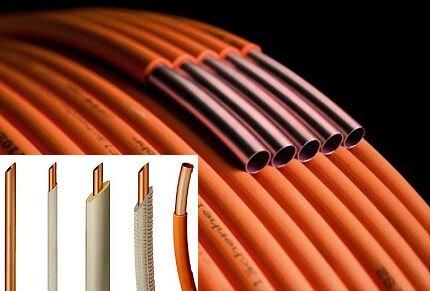

Медные трубы
Медные изделия экологически чистые, не выделяют при эксплуатации токсичных веществ, химически нейтральны и подлежат на 100% вторичной переработке

Главный недостаток медного контура – высокие капитальные вложения на стадии обустройства пола. Для монтажа змеевика понадобится специальное оборудование и соединительные элементы из латуни.

Сочетание нержавеющей стали и гофры

Относительно недавно в теплых полах начали устанавливать нержавеющие гофротрубы из стали. Благодаря симбиозу технологичности гофры и жесткости металла удалось получить легко изгибающийся, прочный канал для циркуляции теплоносителя.

Конструктивные особенности металлической трубы-шланга наделяют тепловой контур рядом преимуществ:

  • вариативность радиуса изгиба – задать любую конфигурацию змеевика получится вручную;
  • сохранение пропускной способности в месте изгиба;
  • стойкость нержавейки к коррозии;
  • высокая теплопроводность;
  • небольшой вес системы и низкий шумовой порог;
  • диапазон температур – от -50°C до +110°C;
  • давление на разрыв при +20°C –  210 бар.

По сути, нержавеющая гофра обладает полным набором требуемых качеств на ряду с более доступной стоимостью относительно медных изделий.

Трубы из нержавейки
Недостатки труб из нержавейки: шероховатость внутреннего покрытия стенок, уязвимость стали к некоторым химическим элементам. Чтобы защитить металл от пагубного воздействия используют полимерный кожух

Оптимальный диаметр трубной арматуры

При выборе сечения контура необходимо учитывать протяженность отопительной ветки и показатель теплоотдачи материала. Чаще всего используется прокат диаметром 16, 20, 25 мм.

Нюансы определения оптимального типоразмера:

  • с уменьшением диаметра растет гидросопротивление, а интенсивность теплообмена снижается;
  • увеличение сечения трубопровода должно сопровождаться наращиванием толщины стяжки – это приводит к поднятию уровня пола и возрастанию нагрузки на перекрытие.

При несоответствии параметров длины и диаметра греющего контура, гидравлическое сопротивление может превзойти технические возможности  насосного оборудования.

Выбор диаметра труб
В таблице приведены рекомендуемые предельные значения протяженности змеевика и сечения труб. Если длины недостаточно для покрытия всей площади, то необходимо обустраивать несколько отопительных веток

Следует учесть и теплопроводность материалов. При укладке змеевика из меди или металлопластика допустимо использование трубной арматуры малого диаметра – 14, 16 мм. Монтаж полимерных изделий – 20, 25 мм.

Обзор лучших производителей

Чтобы не ошибиться в выборе и понять, какая труба для теплового водяного пола лучше, кроме оценки физических свойств материалов, следует обращать внимание и на имя производителя.

Многие компании предлагают полную комплектацию для организации напольного отопления, включая насосно-смесительный узел, трубную арматуру и вспомогательные элементы – блок питания, температурные датчики, термостат и т.д.

Система теплый пол
Специалисты рекомендуют собирать систему теплого пола из компонентов одной торговой марки – так проще достичь требуемой плотности соединений

В процессе укладки и эксплуатации хорошие отзывы получили товары следующих марок:

  1. Rehau (Германия). Приоритетное направление – теплые системы из PEX-полиэтилена с шумопоглощением и антикислородным барьером. Гарантия на изделия – 10 лет. При нормальных условиях эксплуатации (температура теплоносителя 60°C) срок службы – свыше полувека.
  2. Sanext (Италия). Трубы из PEX-полимера многослойной структуры – включают защиту от шума и проникновения газов. Гарантия – 10 лет.
  3. Uponor (Финляндия). Комплексные решения по организации напольного отопления. В ассортименте полиэтиленовая и металлопластиковая арматура разной наполненности и любых типоразмеров.
  4. Emmeti (Италия). Производитель строго контролирует все этапы технологического процесса, методика изготовления сертифицирована под стандарт ISO В наличии трубы из PEX-полиэтилена, металлопласта.
  5. Valtec (Италия/Россия). Арматура, приспособленная под нестандартные условия. Компания разработала типовые комплекты для определенных параметров помещения и комплексные решения. Готовые наборы удобны для самостоятельной установки.

В число лидеров производства полимерных и композитных труб по праву входят: Henco Induetries (Бельгия), Oventrop (Германия), Kermi (Германия), Purmo (Финляндия), Termotech (Швеция), Neptun (Россия).

Медный пайпинг
Среди производителей медного проката надо отметить Hydrosta (Южная Корея) и KME (Германия), гофрированных нержавеющих труб – Kofulso (Южная Корея), Neptun (Россия)

Видео: выбор отопительного змеевика

В видео-обзоре подробно рассмотрены структурные особенности, физические и эксплуатационные свойства различных видов трубной арматуры. Уделено внимание оценке качеств металлопластиковых изделий и PEX-полимерам:

Какие параметрам следует учесть, выбирая трубную продукцию для отопительного контура:

Если бюджет позволяет, то идеальное решение – обустройство пола из медных труб. Однако не обязательно переплачивать за избыточную прочность металла. Сделать надежную, долговечную и эффективную систему отопления получится из металлопластиковой арматуры на базе термостойкого полиэтилена. Достойная, более бюджетная альтернатива – PEX-трубы.
