Труба для теплого пола: виды труб + преимущества и недостатки каждого варианта

Обустраивая отопление, владельцы домов часто предпочитают водяной теплый пол вместо традиционных решений с радиаторами. Его применяют в качестве основного, резервного или дополнительного источника обогрева. Он удобен в эксплуатации, эффективен, не занимает полезное пространство в интерьере.

Главный элемент системы – труба для теплого пола, которую необходимо правильно выбрать ее и составить грамотный проект, чтобы обеспечить полноценное функционирование отопления.

Основные требования к трубам

Ассортимент труб на рынке стройматериалов довольно обширный. Важно не запутаться в нем и принять максимально верное решение.

Первое, на что нужно обращать внимание при выборе, — предназначение изделия. Оборудование должно быть изготовлено для монтажа именно отопления, а не для водоснабжения.

Удобство использования теплого пола
Теплый пол работает при сравнительно невысокой температуре жидкости – до 55 градусов. Несмотря на это он полноценно и равномерно обогревает площадь, экономя около 30% энергоресурсов

Кроме того, следует не упускать из виду целый ряд факторов, позволяющих проверить, соответствует ли устройство стандартным техническим требованиям:

  1. Стойкость к различным внешним воздействиям. От этого нюанса зависит срок службы контура. Качественные материалы легко переносят высокие температуры, защищены от коррозии, имеют гладкое внутреннее покрытие, не скапливающее известковых отложений.
  2. Оптимальный вес. В установке внутрипольного обогрева запрещено использовать тяжелые стальные изделия. Они перегружают перекрытия и категорически не рекомендуются к применению в закрытых системах строительными правилами.
  3. Достаточная прочность. На трубы действует высокое давление: с внутренней части давит теплоноситель, с внешней стороны – стяжка. На случай возможных критических перепадов они должны быть рассчитаны на 10 Бар.
  4. Приемлемая длина. Любые соединения в контуре, сделанные с помощью муфт, сварки или фитингов, считаются потенциальной областью протечек и засорения. Необходимую длину труб определяют в ходе специальных расчетов. Обычно материал выпускается в бухтах и продается по метражу.
  5. Гибкость и эластичность. Конструкции, хорошо гнущиеся вручную, не будут трескаться и ломаться, позволят легко добиться нужной криволинейной формы с изгибами подходящего радиуса.

Наиболее распространенные диаметры – 16, 18 и 20 мм. Выбирая трубы для обустройства теплого водяного пола, следует учитывать один момент: меньший диаметр увеличит сопротивление жидкости и, соответственно, уменьшит эффективность теплообмена.

Увеличив показатель, придется нарастить толщину стяжки. Подобная манипуляция усилит нагрузку на перекрытие и подымет уровень пола, что приемлемо не для каждого помещения.

Выбор диаметра трубы
При покупке трубы диаметр подбирается с учетом максимально возможной протяженности системы в конкретном случае. Примерные средние значения таковы: 16 мм – 60-70 м; 20 мм – 80-90 м; 26 мм – 100-120 м

Диаметр изделия влияет на предельную длину контура. Чем больше метраж, тем более явным становится риск превышения возможностей циркуляционного насоса и возникновения застоя жидкости на месте.

Виды оборудования для теплого пола

Производители изготавливают трубы из множества разных материалов. Среди них есть бюджетные и дорогие модели. Все они имеют свои достоинства, недостатки и ограничения. От выбранного материала зависит то, насколько часто будет возникать необходимость вскрытия пола для проведения ремонта.

Универсальные изделия из меди

Медные отопительные трубы характеризуются максимальной долговечностью и отличной теплопроводностью. Сегодня развивается много новых технологий, но медь сохраняет позиции и не теряет актуальности.

На ее поверхности не размножаются бактерии, она не боится коррозийных процессов, свойственных влажной среде, которую создает жидкий теплоноситель, стойко выдерживает практически любые механические воздействия.

Теплый пол с применением медных труб
Оборудование хорошо работает в условиях как низких, так и высоких температур. Медные трубы не трескаются, не лопаются и не плавятся в диапазоне от -100 до +250 градусов. При соблюдении строительных требований и рекомендаций производителя они с легкостью прослужат не менее 50 лет, что окупит первоначальные расходы

Медь имеет и несколько недостатков. Самый ощутимый из них – высокая цена, включающая расходы на соединительные части, арматуру, крепеж, которые не должны быть выполнены из стали.

Кроме того, материал чувствителен к качеству воды. Если она слишком жесткая или кислотная, провоцируется запуск негативных электрохимических процессов, сокращающих время эксплуатации в разы.

К последнему ограничению следует отнести сложность монтажа. Чтобы его выполнить, потребуется машина или трубогиб. Так как это оборудование дорогостоящее, для установки теплого пола придется приглашать бригаду специалистов.

Надежные и недорогие металлопластиковые трубы

Металлопластиком теплый пол оборудуют в каждом 2-3 случае. Это объясняется его доступной ценой и неплохими техническими характеристиками. Композиционный материал делают из тонкой алюминиевой ленты, свариваемой ультразвуком встык или внахлест.

Слои полиэтилена закрепляются изнутри и снаружи специальными клеевыми составами. Изделия способны выдерживать до 110 градусов при нагреве, не меняя первоначальный внешний вид. Благодаря радиусу изгиба труб, можно чаще уложить витки во время монтажа, добиваясь тем самым большей теплоотдачи от системы.

Радиус изгиба металлопластика
Максимальный радиус изгиба изделий из металлопластика равняется умноженному на 8 наружному диаметру. Они очень легкие по весу, быстро и просто сгибаются на нужный угол, подходят для любого типа монтажа – сдвоенная спираль, улитка, змейка

Алюминиевый слой обеспечивает хорошую теплопроводность, полимерная часть повышает устойчивость к повреждениям и зарастанию отложениями из веществ, содержащихся в воде, влиянию агрессивной среды.

Стенки материала качественно изолируются, поэтому звук движения теплоносителя не доносится в помещение. Металлопластик вполне может исправно проработать так же, как и медь, — до полувека.

Из недостатков следует отметить пагубные последствия резких температурных перепадов для внутренней поверхности труб. Что касается сгибания, то тут нужно проявлять особую осторожность. При неоднократных изгибах и недопустимом скручивании есть вероятность повреждения слоев алюминия.

Покупая металлопластиковую трубу для теплого водяного пола, всегда оценивают качество склеивания. Разрушение клеящего материала приводит к ее расслоению и нежелательным протечкам в областях соединений.

Диагностику клеевого состава фрагмента трубы можно провести путем нагревания до 100 градусов. О правильности технологий и прочности использованных материалов будет говорить неизменный внешний вид среза после завершения эксперимента.

Схема устройства водяного теплого пола
Водяной теплый пол пользуется огромным спросом. Он прекрасно заменяет альтернативное электрическое оборудование, которое расходует много электроэнергии и возлагает серьезную дополнительную нагрузку на проводку

Осуществляя монтаж, нельзя чрезмерно пережимать места соединений накидными гайками. От правильности крепления и соответствия диаметров фитингов и труб из металлопластика будет зависеть работоспособность всей системы.

Долговечный и экологичный полипропилен

Полипропиленовые отопительные изделия укладывают намного реже предыдущего варианта. Причина кроется в чрезмерной жесткости материала. Радиус изгиба полипропилена примерно равен 8 диаметрам трубы, что создает неудобства при монтаже.

К примеру, если диаметр полипропиленовой трубки составляет 16 мм, то минимальный шаг укладки отрезков для нее – 128 мм. Такое расстояние не всегда в полной мере обеспечивает нужную тепловую мощность.

Также есть еще два нюанса:

  •  высокий уровень линейного расширения;
  • дополнительные требования к температуре в помещении.

Там, где устанавливается контур, не должно быть холоднее 15 градусов, а это нереально для регионов, в которых преобладает суровый климат.

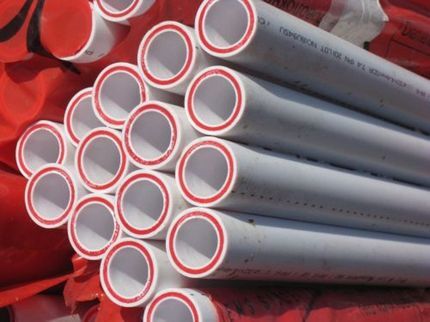

Полипропиленовые отопительные изделия
Полипропиленовые трубы востребованы для установки водопроводов. Укладывать с их помощью теплый пол не совсем практично из-за характерных им недостатков

Материал имеет и очевидные достоинства: он недорогой, экологически чистый, долговечный. При соединении участков труб применяют сварочные насадки или торцеватели.

После термосварки паяльником изделия становятся сверхпрочными почти монолитными. Их стоит брать только для маленьких помещений.

Доступность и прочность сшитого полиэтилена

Трубы, выполненные из усовершенствованного полиэтилена, спрессованного под высоким давлением, обладают увеличенной плотностью по сравнению с обычным материалом.

Благодаря инновационным технологиям, используемым в производстве, в них соединены между собой углеводородные молекулы, что наделяет PEX изделия уникальными свойствами.

Материал не боится температурных скачков, не повреждается со временем и устойчив к внешним воздействиям. Во многом его качество и долговечность определяется степенью и способом сшивания.

PEX-трубы и термостойкий полиэтилен
Покупатели сплошь и рядом принимают PEX-трубы за термостойкий полиэтилен. Следует понимать, что это разные материалы. Сшитый полиэтилен опережает аналог по срокам службы, степени прочности и стойкости к агрессивным условиям эксплуатации

Оптимальный показатель для теплого пола – 65-80 процентов плотности сшивки. Чем выше это значение, тем больше и цена изделия. Недостаточная степень отрицательно отображается на эксплуатационных характеристиках.

Не последняя роль отводится и методу соединения молекул, который бывает:

  • пероксидным — PEX-a;
  • силановым — PEX-b;
  • радиационным — PEX-c;
  • азотным — PEX-d.

Наиболее надежный, но и самый дорогой вариант – модели с маркировкой PEX-a. Чуть проще и доступней по цене будут изделия PEX-b.

Сшитый полиэтилен привлекает еще несколькими преимуществами:

  • нормальная работоспособность при температуре 0-95 градусов;
  • молекулярная память, возвращающая исходный вид после нагрева;
  • хорошая переносимость перепадов давления;
  • прекрасная пластичность и мягкость;
  • отсутствие чувствительности к химическим веществам, грибкам, бактериям;
  • безопасность для здоровья, исключающая вероятность выделения вредных соединений.

Кроме того, у материала высокие граничные отметки температур плавления (150 градусов) и горения (400 градусов). Несмотря на рекомендованный рабочий диапазон 0-95, трубы из сшитого полиэтилена могут сохранять прочность от -50 до +150 градусов. Однако стоит учитывать, что при регулярных повышенных нагрузках сокращается длительность службы изделий.

Поставщики выпускают трубы в объемных бухтах, вмещающих до 600 метров. Это очень удобно для монтажа: их можно без труда укладывать в единый контур, не используя спайки. В силу особой эластичности устройства следует фиксировать дополнительными крепежами, которые помогут избежать размотки.

Сгибание сшитого полиэтилена
Трубы из сшитого полиэтилена хорошо сгибаются в любом направлении. Изогнутый материал способен восстанавливать изначальную форму после воздействия высоких температур, поэтому его рекомендуют тщательно крепить на подложку либо специализированную арматуру

Последнее ограничение заключается в необходимости осторожного обращения в период транспортировки и монтажных работ. Трубы покрываются антидиффузным слоем, предотвращающим попадание кислорода во внутреннюю структуру материала. Если повредить его, рассчитывать на максимально длительное функционирование не имеет смысла.

Рейтинг надежных производителей

Рассматривая разные варианты товара для обустройства трубопроводной системы теплого пола, лучше останавливаться на брендах, уже успевших положительно зарекомендовать себя на строительном рынке. Покупка проверенной продукции станет гарантией исправной и эффективной работы оборудования. Реальные пользователи выделяют следующих несколько отличных изготовителей труб.

Sanext. Итальянская компания, занимающаяся производством изделий из сшитого полиэтилена по новым технологиям в соответствии с общепринятыми требованиями.

Оснащает трубы для напольного отопления усиленным антикислородным барьером, наносит на них трехслойное покрытие, снижающее уровень шума. Минимальный диаметр изгиба изделий – 10 см. Фирма утверждает, что ее товар рассчитан на 50 лет бесперебойной службы.

Aquatherm. Немецкая фабрика, выпускающая полиэтиленовые трубы, сделанные по экструзионному методу. Готовая продукция отличается повышенной упругостью и малым радиусом изгиба.

Изделия не склонны к температурному старению, коррозии, окислению. Функционируют при давлении до 10 Бар и обеспечивают хорошую звукоизоляцию.

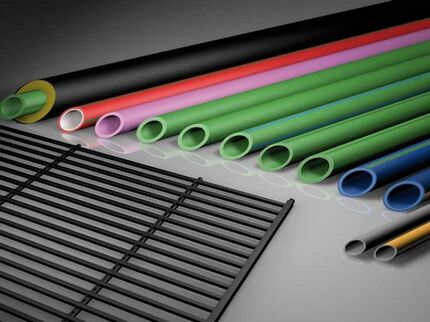

Немецкие трубы Aquatherm
Комплектующие для отопительных систем торговой марки Aquatherm занимают рейтинговые позиции по техническим характеристикам и качеству. Даже при небольшой толщине изделия выдерживают максимальные показатели температуры и давления

Uponor. Финский бренд, который производит оборудование из металлопластика и сшитого полиэтилена. Трубы не уменьшают внутренний диаметр вследствие коррозии и зарастания, проявляют устойчивость к химическим добавкам, содержащимся в воде.

Изделия не теряют своих характеристик, контактируя со строительными материалами — бетонным, известковым, гипсовым раствором. Дополнительные слои защиты оберегают от механических воздействий и проникновения кислорода в систему.

Rehau. Еще одна добротная немецкая фирма, поставляющая качественный товар из материала PEX. Ее отличительная черта – столетний гарантийный период при условии соблюдения эксплуатационного режима, в котором температурные показатели не превышают отметки в 60 градусов.

Трубы оснащены бесшумной конструкцией, обладают высокой термостойкостью и теплоизоляцией. Они прочные, эластичные, не лопаются при напряжении, выдерживают нагрузку до 100 градусов в аварийных ситуациях.

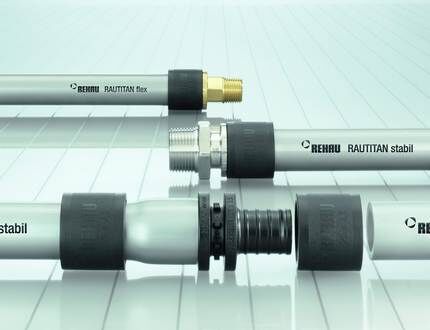

Трубы для теплого пола фирмы Rehau
Товары бренда Rehau, соединяющиеся надвижными гильзами, пользуются рекордной популярностью у покупателей. С их участием монтируют системы теплого пола самых разнообразных конфигураций

Valtec. Итальянская фабрика, изготавливающая полиэтиленовые, а также металлопластиковые трубы для напольного обогрева. Они хорошо проводят тепло, легкие и простые в монтаже, позволяют реализовывать разные размеры контура без лишних элементов. Изделия отлично работают в агрессивной среде и не поддаются разрушительному воздействию химических веществ.

Как рассчитать необходимое количество труб

После выбора оптимального вида трубопровода не стоит спешить с покупкой. Первым делом нужно рассчитать, сколько материала потребуется для того, чтобы обустроить качественный теплый пол.

Укладка труб по схеме спираль
В варианте укладки по типу «спираль» тепло распространяется равномерно по всей поверхности благодаря рациональному расположению витков. В схеме практически нет резких изломов, что снимает ограничение на использование труб с большим радиусом сгиба

Сделать точные подсчеты поможет начерченная на миллиметровой бумаге схема укладки. На нее переносят план комнаты в масштабе, где отображают имеющуюся бытовую технику и крупногабаритную мебель. Отопительный контур чертится на участке свободного пространства.

Различают две основных схемы прокладки:

  1. Спираль. Труба укладывается витками с двойным интервалом, которые постепенно идут к середине помещения, постоянно повторяя контур периметра. Достигнув центральной точки, они возвращаются к коллектору.
  2. Змейка. Трубопровод прокладывается вдоль всего периметра, а затем параллельно стене. Отрезки встречаются в исходной точке. В этой схеме зона, приближенная к врезке, может прогреваться сильнее удаленного участка.
  3. Сдвоенная спираль чаще всего применяется в помещениях сложной формы, когда требуется выделить участок по интенсивности обогрева.

Рекомендованная протяженность трубопровода в одном контуре – не больше 80 метров. В противном случае теплоноситель будет остывать, снижая эффективность отопления.

Если помещение слишком большое, желательно разделить его на отдельные сектора. Граничный промежуток между соседними линиями для равномерного нагрева не более 35 сантиметров — интервал должен уменьшаться в местах больших теплопотерь. Следует также учитывать 15-20-сантиметровый отступ от стен.

Укладка труб для теплого пола профессионалами
При неуверенности в своих возможностях разумнее обратиться с целью составления грамотного инженерного проекта, подбора и монтажа оборудования к профессионалам. Хоть это и предусматривает дополнительные затраты, но зато с лихвой окупается спустя короткое время

Когда чертеж готов, можно приступать к расчетам. Все предельно просто: для начала измеряется общая длина контуров, затем полученное значение умножается на масштаб. К итоговой цифре лучше прибавить несколько запасных метров.

Выводы и полезное видео по теме

Советы по выбору оборудования для напольного обогрева:

Видеоролик о том, как подобрать диаметр изделия:

Тест на прочность для разных видов труб:

От качества материалов и комплектующих будет зависеть эффективность службы водяного теплого пола. Правильный выбор позволит оборудовать самую экономичную, комфортную и эстетичную систему отопления в доме.
