Как сделать электрический теплый пол под плитку: плёночный и кабельный вариант

Система теплый пол сегодня повсеместно применяется при обустройстве жилых помещений благодаря способности в зависимости от колебания микроклимата менять свой режим работы. Среди основных видов электрического напольного отопления, которые совместимы с плиткой, наибольшее распространение получили два: кабельный и пленочный.

Какой лучше установить электрический теплый пол под плитку и какие моменты учесть при его подключении?

Варианты электрического теплого пола под плитку

При всех «плюсах» полов, отделанных плиткой и ее конкурентом – керамогранитом, их трудно отнести к категории теплых покрытий.

Устранить этот недостаток проще всего установив напольную систему, которая способна функционировать круглый год, что особо актуально для квартир, зависящих от централизованного отопления.

При выборе типа электрической напольной системы ориентируются не только на площадь отапливаемой комнаты. В расчет берут три основных параметра:

  • совместимость с выбранным напольным покрытием;
  • возможность соорудить бетонную стяжку;
  • ценовой диапазон.

Мощность потребляемой энергии выбранной системы и длина кабелей, указанная производителем из расчета на заданную площадь, в среднем составляет 140-160 Вт/кв.м. Но, планируя в качестве финишной облицовки использовать похожий по структуре на камень керамогранит, систему лучше выбирать с номинальной мощностью в 220Вт/кв.метр.

Сочетание электрокабеля с кафелем
В многоквартирных жилых домах электрические полы считаются чуть ли ни единственным доступным способом организации дополнительного обогрева жилья

Система кабельного типа

Основу этой отопительной системы составляют одно- и двухжильные электрические нагревательные кабели, заложенные в монолитную цементную стяжку.

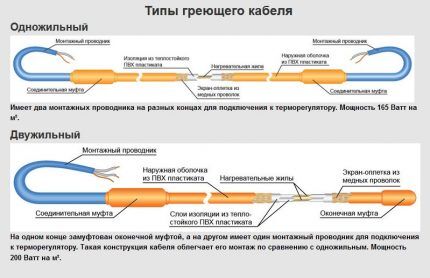

Варианты используемых кабелей
Независимо от типа используемых проводов. они способны нормировано выделять тепло в момент прохождения через них электротока, обеспечивая одновременный и при этом равный нагрев по всей протяженности (+)

Разница между ними существенная:

  • Одножильные – в основе нагрева их проводника лежит резистовый принцип, что действует при функционировании ТЭНа или спирали утюга. Одножильные хоть и славятся демократичной ценой, очень неудобны в монтаже, поскольку требуют того, чтобы концы сходились в одной точке, а сами провода при распределении по полу не пересекались.
  • Двухжильные – функцию нагревательной «спирали» в них способен выполнять как один кабель, так и оба сразу. Они оснащены концевой муфтой, которая обеспечивает замкнутость цепи.

Если сравнивать одно- и двухжильные кабели, то первые проигрывают в том, что электромагнитные помехи от них возникают гораздо больше, чем от двухжильных аналогов.

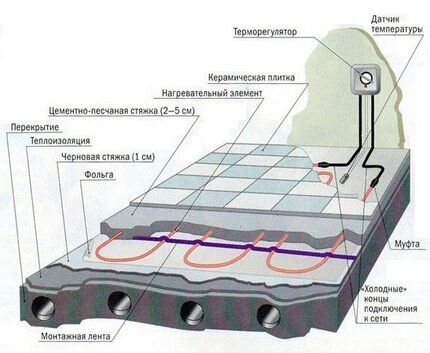

Послойное обустройство системы
Высота кабельной системы, включая сантиметры, задействованные для подготовки основания плюс толщина самого напольного покрытия, достигает 10 см

Но ввиду трудоемкости и длительности монтажа, требующей от мастера наличия соответствующей квалификации, и долгим сроком ожидания перед введением в эксплуатацию системы, такие кабельные варианты постепенно утрачивают свои позиции на рынке, уступая место более современным термоматам.

Ключевой особенностью готовых нагревательных матов является то, что одно- и двухжильные проводники уже изначально закреплены на каркасе из стекловолоконной сетки.

Напольный электрический мат
За счет того, что нагревательные маты разрешается стелить на базовое основание, минуя этап сооружения подложки, а кафель «сажать» непосредственно на них, высота системы достигает всего 5-6 см

В отличие от кабельных аналогов нагревательные маты не излучают вредное электромагнитное поле, а их элементы устойчивы к возникновению ржавчины.

Инфракрасный пленочный пол

Пленочный пол считается одной из самых эффективных среди современных систем отопления. В отличие от выше описанных аналогов системы он не создает электромагнитные поля, а излучает близкие по спектральным параметрам к солнечному излучению волны. Благодаря этому помещение полностью прогревается однородно, а ионизированный воздух позитивно влияет на здоровье домочадцев.

Вариант пленочной системы
В стремлении повысить долговечность и надежность пластин некоторые производители покрывают нагревательные элементы графитовым напылением

Выделяют два типа пленочных систем:

  1. С пластинами углеродного типа, закрепленными на лавсановой пленке, выделяющими инфракрасное излучение дальней волны. При подключении карбоновых полос применяют параллельную схему. Их можно смело стелить как под керамогранит, так и под кафельную плитку.
  2. Углеродные двухслойные пленки с биметаллическими полосками, изготовленными из сплава меди или алюминия. Нагревательные полосы в таких пленках расположены между слоями эластичного, но при этом плотного полиуретана. По этой причине они плохо совместимы с керамическим покрытием.

Пленочные системы углеродного исполнения допускается располагать как на горизонтальных поверхностях, так и на вертикальных основах. Их укладку допускается осуществлять без стяжки. А потому толщина вместе с финишной облицовкой не превышает и двух сантиметров.

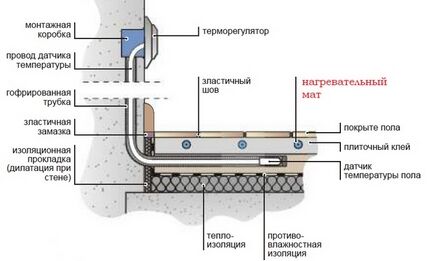

Место обустройства терморегулятора
Независимо от типа выбранной системы для подключения понадобится также приобрести терморегулятор, конструкция которого оснащена термодатчиком

Представленный на отечественном рынке выбор термодатчиков широк и разнообразен: с кнопочным и механическим управлением, с жидкокристаллической и светодиодной индикацией, в различных цветовых исполнениях и оригинальных дизайнерских решениях. Любая из представленных моделей рассчитана на установку в розеточное гнездо стандартных габаритов.

Способы установки пленочного пола

При монтаже плёночного тёплого пола под плитку монтаж напольной системы выполняют, применяя одну из двух технологий: «сухую», предполагающую задействование гипсокартонных листов, «мокрую» — путем заливки бетона.

Укладка сухим способом

Поскольку плиточный клей слишком плохо сцепляется с гладкой пленкой, при укладке такой напольной системы между ней и кафелем сооружают промежуточный слой. Для этой цели прокладывают:

  • гипсокартонные листы, представляющие собой гипсовые панели, обклеенные с двух сторон плотным картоном;
  • стекломагнезитовые листы, выполненные из композитных материалов, дополненных древесной стружкой.

Оба материала слабо противостоят инфракрасному излучению, благодаря чему потеря свойств ИК-излучения становится минимальна. В результате такая многослойная система равномерно распределяет выделяемое тепло по всему полу, исключая тем самым возможность перегрева.

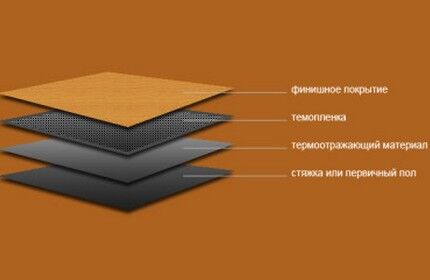

Слои «пирога» обогревательной системы
Система электрического теплого пола собирается по принципу «многослойного пирога»: на основание укладывают теплоизолятор, сверху которого выстилают термопленку, а затем прикрывают ГКЛ и плиткой

Укладку инфракрасного теплого пола под плитку выполняют в шесть этапов:

  1. На отремонтированное от трещин и щелей, а затем выровненное основание выстилают теплоотражающий слой.
  2. Вторым слоем укладывают полосы углеродной пленки таким образом, чтобы края пластов не находили друг на друга. Уложенные полосы желательно покрыть пленкой из плотного полиэтилена.
  3. Установив на края медных пластин клеммные зажимы, подключают их к электропроводам. Собранную систему подключают через комнатный термостат, после чего проверяют равномерность прогревания всех пластин.
  4. Нарезают листы гипсокартона на заготовки соответствующего размера с тем, чтобы полностью застелить ими нагревательные полосы.
  5. Прикрученные к основанию гипсокартонные листы покрывают слоем грунтовочного состава.
  6. С помощью клея, предназначенного для системы теплых полов, приклеивают плитку.

Главное при укладке углеродной пленки – обеспечить максимально плотный контакт с теплоизоляционным материалом. Это необходимо для того, чтобы исключить возникновение завоздушенной пустоты.

При укладке углеродной пленки ее следует располагать медными элементами вниз с тем, чтобы контакты подключения были направлены в ту сторону, где предполагается подвесить терморегулятор. Места разрезов пленки с изнаночной стороны, а также точки подключения электропроводов необходимо покрыть слоем битумной изоляции.

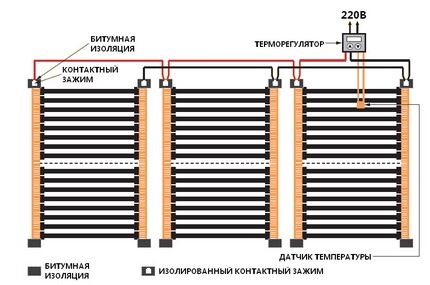

Правильное подключение полос
С нижней стороны выстеленной пленки монтируют температурный датчик, а после подключения всех контактов — теплорегулятор, который и подключают непосредственно к сети

Гипсокартонные листы фиксируют к первичному основанию путем прикручивания, стараясь не нарушить целостность пластин.

Заливка «мокрой» стяжки

На воплощение этого способа монтажа потребуется большое времени и сил. Чтобы сэкономить счета за потребленные киловатты, которые уходят на то, чтобы прогревать плиту перекрытия, под напольную систему выкладывают подложку в виде изоляции. В роли подложки применяют:

  • изолон – пенополиэтилен, имеющий несвязную молекулярную структуру;
  • фольгизол – создан на основе вспененного полиэтилена и покрыт металлизированной пленкой из полипропилена;
  • техническая пробка, имеющая сотовидную структуру.

Изоляционный материал нарезают полосками, размер которых соответствует ширине термопленки. Заготовки выкладывают под каждым матом так, чтобы все вырезы в пленке попадали на подложку.

Наличие теплоизоляционной прослойки
Теплоизоляция призвана предотвращать потерю вырабатываемого тепла, давая возможность максимально полно его использовать

Сверху изоляции укладывают теплоотражающую прослойку. Все стыки обрабатывают специальным клеем.

Поскольку при монтаже пленочного теплого пола не предусмотрено заземление, в качестве теплоотражателя не допускается использовать алюминиевую фольгу, которая является токопроводящим материалом. По этой же причине армирующая сетка с ячейками в 20-40 мм, предназначенная для бетонной стяжки, должна быть выполнена не из металла, а из полимера.

Роль заземлителя может выполнить электропроводный скотч, который проклеивают по периметру помещения. Чтобы повысить безопасность системы, ее стоит «запитать» от отдельного автомата, а на вводе установить УЗО.

Этапы укладки полос
К теплоотражающей прослойке с помощью отрезков строительного скотча приклеивают нагревательные пластины, токопроводящие шины которых «смотрят» вниз

Уложенную напольную систему покрывают полиэтиленовой пленкой и приступают к закладке бетонной стяжки. Для этого сверху пленки размещают ячеистую пластиковую сетку, размер секций которой составляет 5х5 см или 10х10 см. Она будет выполнять роль армирующего каркаса. Сетку прикрепляют к ранее уложенным прослойкам,  стараясь не повредить термопленку.

Сверху уложенной и зафиксированной сетки наносят бетонно-цементный раствор, формируя слой толщиной в 5 мм, с тем, чтобы он полностью перекрыл технологические отверстия. Оставляют стяжку на неделю-полторы до полного высыхания.

Когда стяжка приобретет необходимую прочность, приступают к этапу приклеивания кафельной плитки или керамогранита. Технология облицовки обычная. Единственное – «сажать» покрытие на клей, который не боится температурных перепадов.

Технология монтажа кабельного пола под плитку

Монтаж кабельного теплого пола под плитку требует определенной квалификации. Кроме того, включать такую систему допускается только через месяц с момента укладки.

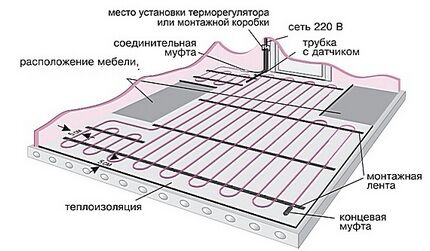

Составление плана раскладки

Прежде, чем приступать к монтажу системы, правильным будет предварительно на бумаге составить в масштабе план ее раскладки. При разработке плана из общей рабочей площади исключают участки, на которых размещается мебель и предполагается устанавливать тяжеловесную бытовую технику. Следует понимать, что дальнейшая перестановка может негативно отразиться на работоспособности напольной системы.

Выдерживание нормируемого расстояния
Между источниками тепла в виде радиаторов отопления и напольной системой необходимо предусмотреть буферную зону в 100 мм

С учетом всех нюансов в готовом виде план раскладки будет иметь очертания неправильной формы фигуры, которая вписана прямоугольную и квадратную площадь покрытия. Исходя из общей площади рабочей поверхности, рассчитывают длину кабеля учитывая тот фактор, что кабель должен покрывать 70-75% общей квадратуры. От того, насколько грамотно спроектирована напольная система, будет зависеть ее эффективность.

На этапе проектирования необходимо продумать удобное место под размещение терморегулятора. В ряде случаев при обустройстве напольной системы приходится прокладывать отдельную линию электропроводки необходимой мощности.

Подготовительные и энергосберегающие работы

Ключевым условием правильной укладки, как нагревательной системы, так и финишной облицовочной плитки является тщательно выровненная поверхность. Задача мастера – вывести основание в ноль, поскольку, чем хуже подготовлено основание, тем сквернее выйдет конечный результат.

Этапы восстановления чистового пола
В случае сильных повреждений основания лучше выполнить полный демонтаж старого покрытия, а чистовой пол в последствие выровнять бетонной стяжкой толщиной в 3-5 см

Набор инструментов, который понадобится для выполнения работ:

  • строительный уровень;
  • рулетка и линейка для разметки и контроля;
  • инструмент для зачистки изоляции и нарезки проводов;
  • паяльник с припоем для залуживания проводов перед коммутацией;
  • строительный фен для нагревания термоусадочных трубок;
  • перфоратор и болгарка с диском по камню;
  • мультиметр для контрольных замеров проводимости цепи и ее сопротивления;
  • мегомметр для проверки сопротивления изоляции;
  • строительный миксер и емкость для замешивания цементной смеси;
  • валик и кисти для нанесения жидкой грунтовки;
  • зубчатый и обычный шпатель для распределения пастообразной цементной смеси.

Чтобы предупредить ситуацию, когда уложенная система будет греть потолок соседям, необходимо выполнить энергосберегающие работы.

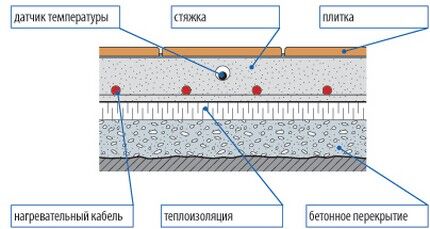

Схема размещения теплоизоляционной прослойки
Толщина слоя теплоизоляции зависит от категории расположенных ниже помещений: если это отапливаемое жилье, то можно ограничиться двумя-тремя сантиметрами, если цоколь или подвал – не менее 5 см

Планируя обустроить теплый пол на лоджии или веранде, перед гидроизоляционной прослойкой следует проложить слой утеплителя. Для этой цели лучше применять листы пенополистирола толщиной в 10 см либо же минеральную вату.

На подготовленное основание выкладывают гидроизоляционную прослойку, основой для которой выступает:

  • фольгированный пенофол, представляющий собой рулонный материал из вспененных компонентов, оснащенный внутренним армированием;
  • экструдированный пенополистирол, имеющий вспененную полимерную структуру;
  • вспененный полиэтилен, оснащенный фольгированным покрытием.

Материал следует выкладывать с захлестом на стену. Чтобы компенсировать тепловое расширение между полом и стеной, по периметру основания прокладывают демпферную ленту. Снизить потери тепла поможет и частичная теплоизоляция стен на уровне 20 см от уровня пола.

Вариант устройства напольного обогрева

Рассмотрим пошаговый процесс устройства электрической разновидности теплого пола из подготовленных к укладке матов по цементному основанию.

Перед непосредственной укладкой напольной плитки стоит продумать схему расположения элементов покрытия, особенно, если у него предполагается какой-либо орнамент. Даже если не будет рисунка, нужно решить, как лучше класть керамических элементов с минимальной подрезкой.

Укладка кабельной системы

Первым делом монтируют терморегулятор, проделывая под его установку в стене с помощью специальной коронки гнездо подрозетника. Высота размещения гнезда – не менее 300 мм от уровня пола. Место размещения подрозетника в последствие не должно закрываться крупногабаритными бытовыми приборами или тяжеловесной стационарной мебелью.

Температурный датчик размещают в гофротрубе диаметром 9-16 см. Чтобы труба пролегала вровень с полом, для нее с помощью перфоратора или болгарки, оснащенной диском для работ по камню, проделывают штробу. Между подрозетником в стене и гофротрубой в полу прокладывают канавку 20х20 мм под размещение монтажных электропроводов.

Как правильно установить устройство
Длина горизонтальной части рукава под установку термодатчика должна составлять порядка 0,6-0,8 метра, а его нижний конец – изолирован заглушкой либо же обмотан изолентой

Сам нагревательный кабель перед укладкой следует проверить тестером на показатель электрического сопротивления.

Укладку кабельного теплого пола под плитку выполняют в несколько этапов:

  1. На зачищенное и выровненное основание наносят грунтовочный состав, который обеспечит хорошую адгезию с бетоном.
  2. По всей подлежащей обогреву площади пола настилают фольгированный рулонный утеплитель, размещая отражающим слоем наружу. Полосы укладывают вплотную друг к другу, а швы между ними проклеивают малярным скотчем.
  3. Руководствуясь заранее начерченной схемой, раскатывают по поверхности и фиксируют с помощью саморезов или дюбелей монтажные ленты.
  4. К монтажным планкам пластиковыми хомутами или «усиками» фиксируют кабель так, чтобы его петли сгибались без натяга, а сам он при этом не пересекался с другими нагревательными элементами. Укладку завершают в районе концевой муфты.
  5. Термодатчик, соединенный с сигнальным проводом, заглубляют в гофротрубку, выходное отверстие которой закрыто колпачком. Один конец гофротрубки с датчиком размещают строго между витками нагревательных элементов, а второй укладывают в штробу.

Чтобы облегчить монтаж, используйте стекловолокнистую армирующую сетку. Она выступит каркасом при укладке кабеля и послужит дополнительным упрочнением стяжки.

Этапы укладки кабеля
При монтаже двухжильного кабеля ни при каких условиях их нельзя разрезать, укладку нагревательных элементов производить только целиком

При необходимости повернуть полосу сетчатое основание допускается разрезать на фрагменты, избегая при этом накладывания и пересечения кабеля. Сам кабель разрезать нельзя.

Подключение системы и заливка стяжки

Провода с контактами уложенной системы выводят в коробку, внутри которой оголенные «хвосты» залуживают и коммутируют.

С помощью мультриметра измеряют проводимость цепи и сопротивление, сравнивая его с предыдущими показаниями. Если есть возможность – дополнительно проверяют сопротивление изоляции. Затем кратковременно включают питание сети и проверяют работоспособность системы.

Этапы прокладки изоляции и выполнения стяжки
В фольгированом утеплителе с шагом в 1000 мм проделывают «окошки» размером 50х200 мм, которые обеспечат контакт будущей стяжки с основанием пола

Установив систему маяков на высоту 3-5 см, равномерно распределяют бетонный раствор по поверхности, стараясь не допустить образования воздушных полостей.

На высохшую стяжку наносят грунтовочный состав и выкладывают напольное покрытие. На время отвердевания стяжки важно полностью ликвидировать сквозняки и обеспечить равномерность застывания состава без пересыхания и замерзания.

На застывание и приобретение прочности стяжки уйдет от 7-10 до 28 дней в зависимости от состава раствора и рекомендаций производителя готовой смеси. Начиная с третьего дня после первичного схватывания, ее рекомендуется регулярно увлажнять пульверизатором и прикрывать полиэтиленовой пленкой.

После затвердевания бетона остается только уложить плитку и выждать, пока клей полностью высохнет. Запускать систему можно не ранее, чем через месяц с момента заливки стяжки. И запускать следует постепенно, начиная с отметки в 15.°С, и с каждым днем повышая ее на 4-6 градусов.

Полезное видео по теме

Как уложить инфракрасную систему стержневого исполнения:

Порядок подключения нагревательных матов:

Последовательность укладки пленочной системы:

Схему с указанием расположения кабеля лучше приложить к паспорту изделия, дополнив ее такими данными как шаг витка, расстояние от стен, место расположения соединительной и концевой муфт. Эти значения могут потребоваться при необходимости проведения ремонтных работ.
