Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Многие современные решения водяного обогрева домов требуют применения циркуляционного насоса. Проектирование и монтаж системы отопления с принудительной циркуляцией необходимо осуществлять с учетом технических моментов, возникающих по причине быстрого движения теплоносителя. Высокое давление в отопительном контуре позволяет реализовать множество схем разводки.

Технические особенности основных узлов системы

Принудительная схема отличается от естественной добавлением одного или нескольких циркуляционных насосов.

По причине увеличения давления и скорости движения теплоносителя, правила формирования узлов и расположения элементов контура меняются. Этот факт необходимо учитывать, чтобы обеспечить качественное отопление при принудительной циркуляции.

Общие требования к насосной группе

Циркуляционные насосы выбирают исходя из требований по объему перегоняемой воды (кубометр в час) и напору (метр). Расчет обоих параметров зависит от кубатуры отапливаемого жилья и способа отопления, а также длины водяного контура и диаметра его труб. Насос следует выбирать, чтобы его параметры не были «впритык» к требованиям системы. Это позволит добавить в случае необходимости элементы к контуру без замены насоса.

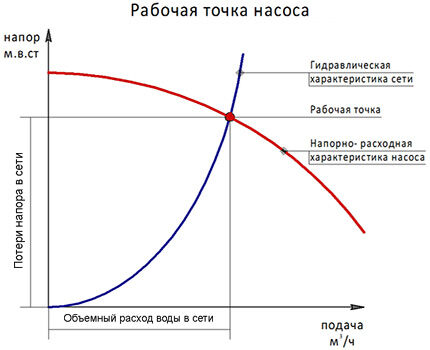

Расчет рабочей точки насоса
Выбор в пользу модели насоса применительно к конкретной системе отопления осуществляется с помощью определения рабочей точки и соответствия ее требуемым значениям расхода теплоносителя

В основном насосы рассчитаны на напряжение в 220 Вольт, но есть и с поддержкой 12 Вольт. При скачках напряжения необходимо поставить стабилизатор, для предотвращения выхода устройства из строя. В случае частых отключений электроэнергии нужно позаботиться о наличии источника бесперебойного питания. Нет необходимости брать мощный ИБП – для обогрева частных домов редко применяют устройства с потреблением более 150 Ватт в час.

Условно циркуляционные насосы можно разделить на два вида по положению двигателя. Устройства с сухим ротором имеют более высокий КПД, но обладают повышенным уровнем шума и пониженным ресурсом, чем с мокрым ротором.

Если разводка системы предоставляет возможность для естественного движения теплоносителя по контуру, то насос необходимо монтировать через «байпас». В этом случае, при его поломке или отключения электроэнергии возможно переключение отопления на режим гравитационной циркуляции. Через неработающий насос вода тоже может перемещаться, однако он создаст сильное сопротивление ее движению.

Установленный на байпас циркуляционный насос
Смонтировав насос в контур через байпас можно добиться не только нормальных условий работы по принципу естественной циркуляции, но и возможности снятия насоса без слива воды

Особенно актуальна проблема остановки насоса при использовании печного или каминного отопления. В этом случае печь продолжит нагрев теплообменника и возможно закипание воды в нем и выхода надолго всей системы из строя.

Монтаж насоса лучше выполнять на обратной трубе, потому что более низкая температура воды позволит продлить срок его службы. Если же нет возможности установить насос в ином месте, кроме как на трубе, выходящей из котла, то следует использовать насос с керамическими уплотнителями. Хотя они выдерживают температуру до 110 градусов Цельсия, но при закипании системы и у них могут возникнуть проблемы с функционированием.

Тонкости выбора котлов и печей

Применение в качестве генератора тепла электрических и газовых котлов, печей длительного горения привлекательно с позиции простоты контроля поступления тепла через теплообменник. Применение твердотопливных печей, особенно самодельных конструкций, чревато недостаточным или излишним выделением тепла. Однако их использование часто обосновано с позиции дешевизны и доступности топлива.

Сейчас доступно множество моделей электрических и газовых котлов с интегрированным насосом. С одной стороны встроенная система циркуляции подобрана по мощности котла и позволяет не заниматься покупкой и установкой отдельного насоса. С другой стороны в случае поломки встроенного насоса, его не так просто будет починить или заменить, как отдельный.

Электрокотел со встроенным насосом
Электрокотел с интегрированной помпой является готовым и компактным решением для включения его в схему с принудительной циркуляцией

Требования к котлу при использовании принудительной циркуляции такие же, как и при естественной:

  • Мощность котла должна удовлетворять потребностям отопления дома в самых жестких условиях для местности. Желательно иметь небольшой запас по мощности (10-20%) по причине возможных форс-мажорных обстоятельств, которые могут возникнуть в системе отопления.
  • Необходимо обеспечить пропуск теплоносителя без его закипания в теплообменнике. Это требование при использовании комбинации «печь – насос» выполнить легче, чем при гравитационной модели движения жидкости.

Для предотвращения закипания воды в теплообменнике котла достаточно установить регулировку мощности в зависимости от температуры выходящей жидкости. Этот способ действует при любом виде циркуляции.

Для печей при естественной циркуляции нет возможности предотвратить закипание теплоносителя в случае чрезмерного количества загруженного топлива. Единственным вариантом при наличии насоса остается увеличение объема прогоняемой жидкости через теплообменник. Причем такую противоаварийную систему можно сделать автоматической с использованием термостата и блока регулировки скорости насоса.

Блок управления твердотопливного котла
Блок управления режима работы твердотопливного котла включает функцию запуска насоса при достижении критических температур на выходе из теплообменника

Монтаж и проверка водяного контура

При схеме отопления с использованием принудительной циркуляции будут более высокие скорости движения воды, чем в гравитационной модели. Поэтому, можно использовать меньший диаметр труб при одинаковых параметрах обогрева здания. Это удешевляет стоимость водяного отопления в части затрат на трубы, фитинги и арматуру. Кроме того, меньшие по диаметру элементы контура легче спрятать в технологические ниши или вписать в интерьер помещений.

По сравнению с естественной циркуляцией к гидростатическому давлению столба жидкости добавится возросшее гидродинамическое давление потока. Поэтому во избежание образования протечек или, тем более, прорыва системы необходимо придерживаться некоторых правил.

В случае перехода от гравитационной циркуляции к принудительной нужно ликвидировать все, даже незначительные протечки в контуре. При увеличении давления скорость протекания возрастет, что кроме проблемы в помещении вызовет уменьшение количества теплоносителя и излишнюю его аэрацию (насыщение воздухом).

Перед наступлением отопительного периода необходимо провести гидравлические испытания прочности контура с максимально используемым или даже немного более высоким давлением. Это позволит выявить проблемы и ликвидировать их до наступления холодов, когда длительная остановка отопления для ремонта нежелательна.

Протекание радиатора отопления под потолком
Протекание радиаторов отопления может произойти в самых неожиданных местах и устранение проблемы займет много времени, поэтому лучше проверить целостность системы заранее

Так как скорость перемещения теплоносителя будет больше, чем 0,25 метра в секунду, то согласно СНиП 41-01-2003 нет необходимости выдерживать постоянный уклон труб для удаления воздуха из контура. Поэтому при принудительной циркуляции монтаж труб и радиаторов немного более простой, чем при гравитационной схеме.

Варианты отопления при принудительной циркуляции

Применение принудительной циркуляции позволяет отойти от принципа проектирования разводки с обязательным учетом перепада гидростатического давления, которое необходимо для функционирования при гравитационной схеме. Это добавляет вариативности при моделировании геометрии водяного контура и предоставляет возможность использования таких решений, как коллекторное отопление или теплый пол большой площади.

Применение верхней и нижней разводки

Любую схему отопления можно условно отнести к верхней или нижней разводке. При верхней разводке горячая вода поднимается выше приборов отопления, а затем, стекая вниз, обогревает радиаторы. При нижней – горячая вода подается снизу. У каждого варианта есть свои положительные стороны.

Верхнюю разводку также применяют при естественной циркуляции. Поэтому отопительные контуры такого типа позволяют использовать оба вида циркуляции. Это, во-первых, предоставляет возможность выбора, а во-вторых, повышает надежность системы. В случае отключении электричества или поломки насоса движение воды по контуру будет продолжено, пусть и с меньшей скоростью.

Верхняя и нижняя разводка
Хороший напор позволяет сделать выбор между верхней и нижней разводкой, принимая во внимание удобство проведения труб, подающих теплоноситель к радиаторам

При использовании нижней разводки общая протяженность труб меньше, что сокращает затраты на создание системы. Кроме того, нет необходимости прокладки стояков на верхнем этаже, что хорошо с позиций дизайна помещений. Нижнюю подающую горячую воду трубу прокладывают или в подвале, или на уровне пола первого этажа.

Разновидности однотрубных схем подключения

Однотрубная схема использует одну и ту же трубу для подачи горячей воды к радиаторам и отвода холодной к нагревательному котлу. При такой разводке почти вдвое сокращается длина используемых труб, уменьшается количество фитингов и запорной арматуры. Однако нагрев радиаторов происходит последовательно, поэтому рассчитывая количество секций необходимо учитывать постепенное уменьшение температуры подаваемого теплоносителя.

Подключение радиатора отопления при однотрубной схеме
Последовательное подключение радиаторов с использованием одной трубы для подачи теплоносителя часто применяется в современных домах для минимизации затрат на материалы и упрощения монтажных работ

Однотрубные схемы могут быть реализованы в горизонтальном и вертикальном вариантах. При принудительной циркуляции, в случае использования вертикальных стояков можно осуществлять подвод горячей воды не только сверху, но и снизу. Целесообразность использования того или иного варианта зависит не только от удобства проведения труб, но и от максимально допустимого количества радиаторов на одном стояке однотрубного контура.

Подключать радиаторы отопления можно двумя способами:

  • Теплоноситель последовательно протекает через все радиаторы. В этом случае необходимо минимальное количество труб, однако в случае необходимости отключения одного из радиаторов, придется остановить всю ветку системы.
  • Теплоноситель может протекать в обход радиатора по установленному отводку – «байпасу». С помощью системы кранов можно перенаправить поток мимо радиатора, что позволит провести его ремонт или демонтаж без остановки отопления.

Однотрубную схему часто используют при отоплении, однако в случае наличия большого количества радиаторов, для их равномерного нагрева применяют другой вариант.

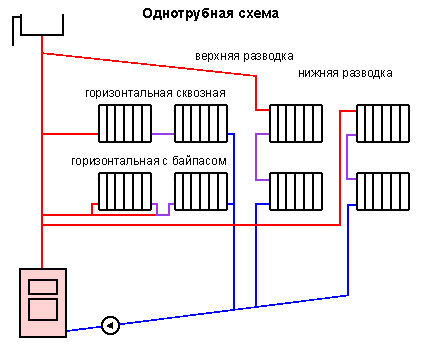

Варианты реализации однотрубных схем
Однотрубные схемы имеют множество вариантов реализации при принудительной циркуляции, поэтому выбрать подходящее решение для конкретной геометрии помещений достаточно легко

Способы применения двухтрубного варианта

Схему контура отопления с использованием второй трубы для отвода остывшей воды к котлу называют двухтрубной. Метраж труб увеличивается, как и количество соединений и устройств. Однако основным плюсом системы является то, что к каждому радиатору подается теплоноситель одинаковой температуры. Это делает двухтрубный вариант очень привлекательным.

При водяном отоплении с принудительной циркуляцией используют и горизонтальную, и вертикальную разводку. Причем при вертикальном варианте возможно применение верхней и нижней подачи горячей воды.

Диагональное подключение радиатора при двухтрубной схеме
Двухтрубная схема подачи и отвода воды в совокупности с диагональным подключением радиатора дает максимальную отдачу тепла в помещение

Так как температура подводимой воды ко всем радиаторам одинаковая, то геометрия контуров зависит только от следующих факторов:

  • минимизации метража труб и количества соединений;
  • легкостью проведения контура отопления через стены и перекрытия;
  • возможностью вписать отопительные элементы в интерьер помещений.

В зависимости от движения горячей и охлажденной воды двухтрубные схемы подразделяют на попутные и тупиковые. В попутной схеме движение в обеих трубах происходит в одном направлении. Цикл круговорота теплоносителя имеет одну и ту же длину для всех радиаторов в этой части системы, поэтому скорость их нагрева одинакова.

В тупиковой схеме радиаторы, расположенные ближе к котлу нагреваются быстрее. Однако для систем с принудительной циркуляцией это не сильно важно по причине значительной скорости воды в контуре. Поэтому при выборе между попутным и тупиковым вариантом руководствуются условием удобства проведения обратной трубы. В вертикальных схемах при нижней разводке получается тупиковая система, а при верхней – попутная.

Использование распределительного коллектора отопления

Еще одним популярным способом организации отопления сейчас является создание коллекторной или лучевой схемы. В какой-то мере эту схему можно назвать подвидом двухтрубной, хотя применяется она и в организации однотрубных отопительных контуров.

Только распределение горячего теплоносителя и сбор охлажденного происходит не с главного стояка, а со специальных распределительных узловых устройств – коллекторов. Такая система устойчиво работает только с применением принудительной циркуляции.

Лучевая и двухтрубная схема
Лучевая разводка по сравнению с двухтрубной требует наличия коллектора, большей суммарной длины труб, количества фитингов и запорной арматуры

Распределительный узел для двухтрубной системы представляет собой сложную комбинацию подающего и возвратного коллекторов, с помощью которых осуществляется сбалансированная по температуре и давлению подача теплоносителя. Каждая ветка устройства питает один элемент отопления или их небольшую группу. Ветки, как правило, расположены под полом, каждый этаж многоэтажного здания обслуживает один установленный в центре коллектор.

Несмотря на очевидные плюсы такого варианта организации отопления, у коллекторной системы есть два значительных минуса:

  • наибольшая протяженность трубопроводов, поэтому этот вариант организации водяного контура требует немалых денежных вложений;
  • трубы при таком варианте расположены, обычно под полом или в стенах, поэтому в случае добавления отопительных приборов внести какие либо изменения будет очень трудно.

Все коллекторы монтируют, как правило, в специальный шкафчик, так как запорная арматура располагается там же и к ней необходим доступ. Размещение кранов в одном месте очень удобно. В случае потребности включения или отключения радиаторов или возникновения нештатной ситуации достаточно иметь доступ к шкафу и нет необходимости посещать все помещения.

Распределительные коллекторы могут иметь простую структуру, состоящую из двух гребенок и минимума запорной арматуры. Сложные узлы могут включать также автоматические термостаты, электронные клапаны, смесители, автоматические воздуховыпускные устройства, датчики и блоки контроля, клапан для слива воды, отдельный циркуляционный насос.

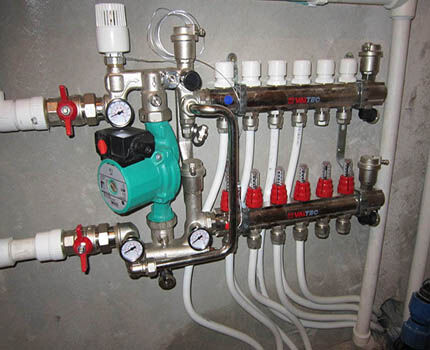

Распределительный коллектор отопления
Распределительный коллектор может содержать множество приборов, с помощью которых на месте можно легко отрегулировать температуру в любой точке дома

Эти системы могут наиболее точно отрегулировать температуру в доме, но требуют хорошего понимания основ и нюансов работы водяного отопления.

Обогрев с помощью теплого пола

Одним из самых комфортных способов отопления считают организацию теплого пола. Необходимо отметить, что монтаж такого варианта обогрева жилых комнат, душевых, кухонь и других помещений достаточно сложен. Водяной теплый пол большой площади возможен только при организации принудительной циркуляции, так как необходимо создать давления в длинной системе узких трубок.

Давление необходимо для преодоления сопротивления узких труб с множеством изгибов. Кроме того, необходимо достичь напора, позволяющего удалять воздух из трубок теплого пола, которые расположены горизонтально.

Существует большое количество комбинаций укладки трубок. Для маленьких помещений применяют схемы с одним входом для горячей воды и выходом для охлажденной. Для больших помещений организуют более сложные системы теплого пола с использованием распределительного коллектора. Нередко для фрагментов контура с теплым полом устанавливают отдельные циркуляционные насосы.

Распределительный коллектор для теплого пола
Использование коллектора оправдано для больших площадей теплого пола, когда расчеты показывают, что одна труба может не справиться с обогревом

Видео-примеры систем с использованием насоса

Подробное изложение двухтрубной и достаточно сложной схемы отопления двухэтажного дома:

Система открытого типа на базе твердотопливного котла для дачи:

Система закрытого типа для трехэтажного дома на базе газового котла:

Использование насосов при водяном отоплении помещений значительно облегчает проектирование контура, делая возможными варианты, недоступные для гравитационной модели. Правильный подбор оборудования позволит решить вопрос обогрева жилья, сделав этот процесс удобным и простым.
