Коллекторная система отопления: схемы разводки для частных домов и квартир

Ключевой проблемой классической одно- и двухтрубной отопительной системы частных домов является быстрое остывание теплоносителя. Пользующаяся широкой популярностью в последние годы коллекторная система отопления лишена такого недостатка. Какие принципы лежат в основе системы и какая схема самая удобная в плане монтажа, рассмотрим подробнее.

Устройство коллекторной системы

Основой схемы коллекторного отопления и главным рабочим органом является распределительный узел, именуемый в простонародье гребенка.

Это особый вид сантехнической арматуры, который призван распределять теплоноситель по независимым кольцам и магистралям. В состав коллекторной группы входит также: расширительный бак, циркуляционный насос и приборы группы безопасности.

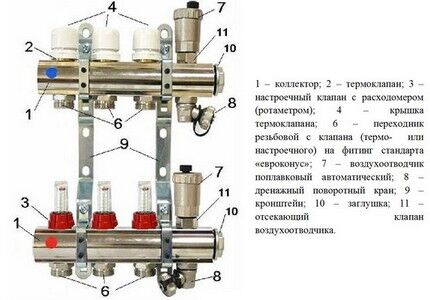

Конструктивная особенность гребенки
Гребенка представляет собой отрезок толстой трубы, оборудованный одним входом и несколькими выходами, количество которых определяется числом подключаемых контуров

Коллекторный узел для отопительной системы двухтрубного типа состоит из двух составляющих частей:

  • Входной – он подключается к нагревательному агрегату через подающую трубу, принимает на себя и распределяет разогретый до необходимой температуры теплоноситель по контуру.
  • Выходной – он подключен к обратным патрубкам независимых контуров, отвечает за сбор остывшей воды «обратки» и перенаправления ее в отопительный котел.

Главное отличие коллекторной разводки отопления от традиционного последовательного подключения устройств в том, что каждый отопительный прибор в доме имеет независимую подводку. Такое конструктивное решение дает возможность управлять температурой каждой батареи в доме, а в случае надобности и вовсе отключать ее.

Нередко при проектировании отопления применяют смешанный тип разводки, при которой к узлу подсоединяют несколько контуров, управление каждым из которых осуществляется независимо. Но внутри контура отопительные приборы присоединены последовательно.

Коллекторно-лучевая система: за и против

Среди неоспоримых достоинств установки коллекторной системы стоит выделить:

  1. Удобство эксплуатации. Благодаря тому, что каждый элемент управляется независимо, потребитель имеет возможность задавать температуру в любой точке дома. А по мере необходимости легко отключать один или группу отопительных приборов в комнате. При этом температура в других помещениях сохранится прежней.
  2. Возможность задействовать трубы малого диаметра. Поскольку каждая ведущая от коллектора ветка питает лишь один прибор, для ее прокладки можно использовать трубы малого диаметра, которые легко спрятать в стяжке.
  3. Ремонтопригодность. В случае обнаружения неполадок легко будет отключить любой участок трубопровода, не прерывая при этом работы всей системы.

Чтобы сформировать несколько контуров, имеющих разные параметры, например: перепады давления или разную температуру носителя, задействуют распределительные гребенки с функцией гидравлического компенсатора. Гидрострелка представляет собой вместительную трубу, к выходам которой подключено ряд контуров с независимой циркуляцией.

Подогретая котлом вода поступает в гидрострелку. Циркулируя внутри устройства, вода на разном расстоянии от врезок отбирается и перераспределяется по контурам.

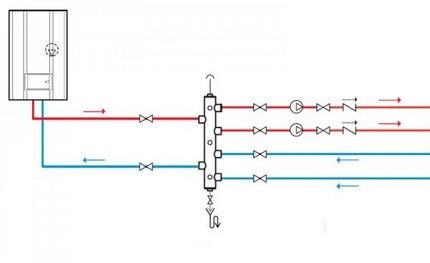

Схема принципа функционирования гидрострелки
В местах врезки каждого контура после гидрострелки будут выставлены свои значения перепада давления и температуры носителя

За счет того, что разогретый теплоноситель с меньшими потерями доносит тепло до батарей, коэффициент полезного действия системы повышается. Это дает возможность снижать мощность котла и экономить при этом расход топлива.

Система отопления, основным элементом которой выступает коллектор, не лишена недостатков. К числу таковых стоит отнести:

  • Расход трубы. Если сравнивать с последовательным подключением, то расход трубы при прокладке коллекторной системы выше в два/три раза. Разница в затратах определяется размером задействованной площади.
  • Необходимость задействования циркуляционных насосов. Установка независимых контуров не обходится без монтажа циркуляционных насосов. Это влечет дополнительные затраты.

Слабым звеном коллекторной системы является ее энергозависимость. Так что даже при работающем котле в случае отключения электроэнергии трубы будут оставаться холодными. По этой причине такие системы не рекомендуется применять в районах, где перебои электроснабжения – нередкое явление.

Предназначение циркуляционного насоса
Циркуляционный насос обеспечивает принудительное передвижение теплоносителя в системе, выполненной из труб с малым диаметром, в которой суммарное гидравлическое сопротивление имеет высокий показатель

При укладке контуров в стяжку пола стоит учитывать, что любое соединение является потенциальным место протечки. И в случае возникновения дефекта для его устранения придется вскрывать монолитный бетон. А это уже весьма хлопотное и затратное мероприятие. Поэтому соединения сетей коллекторной системы располагают исключительно над уровнем пола. Чаще всего они приурочены к коллекторному шкафу.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

Но специалисты сходятся в одном авторитетном мнении, что такая система никак не подходит для отопления квартир. Это обусловлено сложностью реализации проекта за счет того, что в жилое помещение обычно подведено два или более стояков. А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

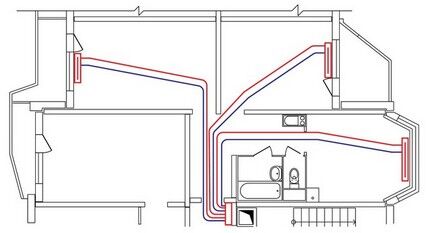

Вариант схемы разводки
Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

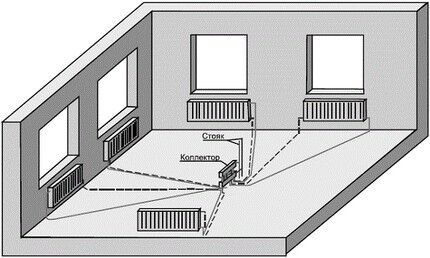

Схема прокладки коллекторной системы
При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов. Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Место под монтаж расширительного бака
Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Выбор комплектующих системы

При проектировании отопления лучше всего приобретать распределительные узлы заводского производства. Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.

Готовый коллекторный блок
В продаже можно встретить готовые коллекторные блоки, совмещающие в себе подающий и обратный узлы, а также термостатические клапаны и автоматические воздухоотводчики

Ключевыми параметрами при выборе труб для контуров отопления являются устойчивость к коррозии, термостойкость и высокая прочность на прорыв. Кроме того трубы должны обладать необходимой гибкостью с тем, чтобы их можно было прокладывать под любыми углами.

При выборе изделий предпочтение стоит отдавать трубам, выпускаемым в бухтах. Применение цельных изделий позволит избежать соединений в разводке, что особо актуально при закрытом способе монтаже внутри стяжки.

Трубы для систем частных коттеджей

При проектировании отопления в частных домах стоит ориентироваться на то, что давление в системе составляет порядка 1,5 атмосфер, а температура теплоносителя может достигать:

  • для радиаторов 50-70 градусов;
  • для теплых полов 30-40 градусов.

Для автономных систем отопления с их предсказуемыми параметрами вовсе не обязательно приобретать нержавеющие гофротрубы. Многие хозяева ограничиваются приобретением труб из сшитого полиэтилена маркировки «РЕХ».

Контуры из полиэтиленовых труб
Полиэтиленовые трубы для контуров отопления в продаже представлены в 200-метровых бухтах; они способны выдерживать давление до 10 кгс/кВ.см и работать при температуре в пределах 95°С

Состыковывают такие трубы с помощью натяжных фитингов, благодаря чему можно получить неразрывные соединения.

Помимо высоких эксплуатационных параметров главным достоинством сшитого полиэтилена является механическая память материала. Поэтому, если с усилием растянуть край трубы, а в образовавшийся просвет вставить штуцер, она плотно охватит его, обеспечив прочное соединение.

При использовании металлопластиковых труб соединение выполняют посредством накидных фитингов с обжимными гайками. А это уже получается разъемное соединение, которое согласно СНиПу «замоноличивать» нельзя.

Трубы для многоквартирных домов

Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120°С.

Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали. Наглядным примером тому является продукция корейской компании «Kofulso». Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110°С. Давление разрушения труб «Kofulso» достигает отметки 210 кгс/кв.см.

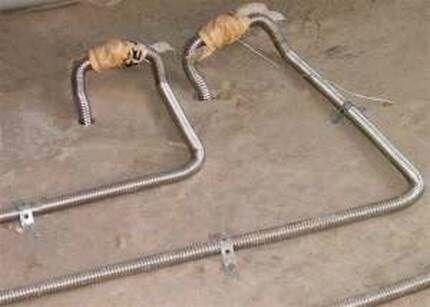

Гофротрубы из нержавейки
Благодаря отличной гибкости трубы, при которой радиус изгиба равен ее диаметру, изделия удобно применять при укладке «теплого пола»

Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.

Особенности монтажа системы

Монтировать коллекторную систему отопления частного дома следует еще на этапе строительства. Ведь после укладки или заливки чистового пола монтаж такой системы станет экономически нецелесообразным. Единственным вариантом решения задачи в этом случае станет открытый способ монтажа разводки.

Установка распределительной гребенки

На этажах домов с горизонтальной разводкой отопления для размещения коллектора, циркуляционного насоса и регулировочной аппаратуры потребуется установить закрытый короб – коллекторный шкаф.

Блок в закрытом коробе
Закрытый короб защитит оборудование и запорную арматуру от внешнего механического воздействия и придаст помещению более эстетичный внешний вид

Коллекторный шкаф устанавливают в отдельных нишах помещений, защищенных от влаги. Чаще всего для этого выделяют место в коридоре, гардеробной или кладовой.

При проектировании отопления двухэтажного здания потребуется установить две коллекторные группы: на первом и втором уровнях. Дополнительные распределительные узлы позволят обеспечить приблизительно одинаковую протяженность контура.

Как вариант можно взять за основу схему, при которой первая группа будет отвечать за распределение тепла по отдельным контурам, а вторая – выступать ключевым компонентом при обустройстве «теплого» пола.

Схема движения теплоносителя
Подогретый теплоноситель из комнаты с котлом поступает по главным магистралям к коллекторам, установленным поэтажно

Количество входов и выходов коллектора всегда равно числу расположенных на этаже отопительных элементов: радиаторов или колец теплых полов. Для каждой комнаты прокладывают отдельную ветку, которая, объединив несколько отопительных приборов, воплотит попутную или тупиковую схему.

Чтобы уменьшить затраты на подключение радиаторов, применяют «проходную» схему.

Вариант воплощения «проходной» схемы
При «проходной» схеме термоклапан устанавливают только на первый контур радиатора; за счет чего расход воды регулируется на всех последовательно включенных за ним приборам (+)

При «проходной» системе несколько последовательно включенных приборов будут восприниматься как один элемент.

Варианты кладки трубопровода

При коллекторной разводке чаще всего применяют способ укладки труб в бетонную стяжку. Ее толщина варьируется в пределах 50-80 мм, что вполне достаточно для «замоноличивания» внутридомовой разводки отопительной системы. Но согласно СНиПу укладывать в бетон допускается только неразрывные соединения.

Прокладка труб попарно
Подключение к коллектору любого радиатора или конвектора производится через две трубы: «подачу» и «обратку», поэтому трубы прокладывают в стяжке пола попарно

Для этого часто используют металлопластиковые трубы диаметром в 16 мм. За счет того, что они легко гнутся, трубопровод удобно прокладывать под полом.

Планируя после опрессовки системы залить металлопластиковые трубы бетонной стяжкой, необходимо их предварительно обернуть теплоизоляцией. Такая прослойка позволит свести к минимуму риск повреждения труб под действием теплового расширения, поскольку в этом случае они будут «тереться» не о бетон, а об изоляцию.

Размещение соединений выше уровня пола
При укладке труб в стяжку соединения согласно требованиям СНиПа необходимо оставлять доступными, размещая их для этого выше уровня пола

Сверху стяжки укладывается фанера, которая закрывается финишным напольным покрытием: линолеумом или паркетом.

Трубы могут подводиться также к радиаторам сбоку или сверху, например: в пространстве подшивного потолка. Некоторые мастера предпочитают прокладывать трубы наружным способом, размещая их вдоль стен и пряча за декоративными плинтусами. Но такой способ монтажа влечет неминуемое увеличение протяженности трубопровода.

Трубопровод не рекомендуется прокладывать через дверные проемы. Это может привести к тому, что при установке порога межкомнатной двери в момент сверления труба повредится. В случае если трубопровод нужно проложить через стену, чтобы предупредить его повреждение под действием усадки здания, отверстие в стене стоит оборудовать гильзой.

На каждую идущую от распределительной гребенки гидравлическую цепь устанавливают отдельную запорную арматуру. Чтобы иметь возможность спускать накопившийся в системе воздух монтируют:

  • на распределительном узле – воздуховыпускные клапаны;
  • на радиаторах (скапливается в наивысших точках)– краны Маевского.

Благодаря тому, что идущая после коллекторов каждая гидравлическая цепь является самостоятельной системой, ее удобно использовать при создании «теплых полов».

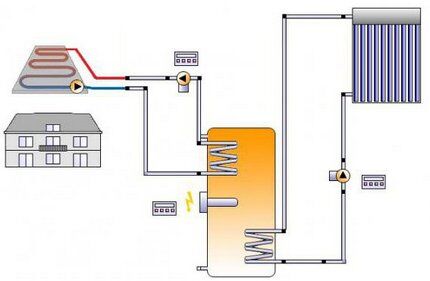

Система напольного исполнения
Главное преимущество коллекторной системы напольного исполнения в том, что тепловые потоки распределяются по полу равномерно

Циркуляция воздуха при обустройстве напольного варианта происходит естественным образом.

При воплощении такой системы металлопластиковые трубы укладывают на теплоизоляционную прокладку, формируя узор в виде змейки или спирали. Диаметр труб и шаг укладки определяется согласно расчетам. Одно условие – протяженность одного контура не должна превышать 90 метров. Уложенные контуры подключают к распределительному узлу, а после проверки герметичности соединений заливают бетонным раствором. Высота стяжки составляет 70-90 мм.

По такому же принципу монтируется как коллекторная система двухэтажного коттеджа, так и жилого здания с большим количеством этажей.

Видео-советы по проектированию и монтажу системы:

Принцип проектирования системы:

Как правильно выполнить монтаж:

Установив коллекторную систему отопления в своем доме, вы получите возможность индивидуально настраивать режимы работы приборов. А дополнительные расходы на увеличение длины труб компенсируются уменьшением их диаметра и упрощением монтажа системы.
