Водяные внутрипольные конвекторы отопления: виды, особенности, технические характеристики

Панорамное остекление жилья — это востребованная модная тенденция современного ремонта и строительства. Для того чтобы нагреть помещение стандартные отопительные устройства не подходят. Поэтому специалисты разработали встраиваемые приборы скрытой установки.

Ими являются универсальные водяные внутрипольные конвекторы отопления, выгодно отличающиеся компактностью и привлекательным внешним видом. Их обычно встраивают обычно в пол, реже в подоконник.

Внутрипольные конвекторы в интерьере

Современный рынок предлагает различное отопительное оборудование, которое предназначено для создания комфортной и уютной атмосферы в помещениях разного предназначения.

Внутрипольные модели — это универсальные приборы, которые выполняют нагревательную и декоративную функцию. Они обеспечивают желаемую температуру в квартире или офисе за небольшой промежуток времени.

Встроенный конвектор
Водяные напольные конвекторы — эффективные приборы, которые устанавливаются в полу. Они предназначены для быстрого обогрева помещения

Подключенный к системе водяного отопления или к электропитанию конвектор — многофункциональный прибор, который отлично выполняет свои прямые функции и служит украшением интерьера. Он не только играет роль компактного практически незаметного обогревательного оборудования, но и является стильным дополнением дизайна помещения.

Если владелец квартиры выбрал для обогрева устройства, размещаемые в конструкции пола, в процессе ремонта предстоит подготовить специальные ниши.

Конвектор напольный
Водяные внутрипольные конвекторы — это приборы, которые устанавливаются под напольным покрытием. Они эффективно обогреют и украсят жилое помещение

Встроенные модели более привлекательны и эффективны, чем обычные радиаторы. Последние греют помещение при помощи теплового излучения, а электрические и водяные конвекторы кроме излучения еще и обогревают циркулирующий через них воздушный поток.

Внутрипольные отопительные приборы закрыты с 3 сторон, поэтому независимо от расположения отдают наверх большинство тепла. За счет использования специальных изоляционных материалов в стороны уходит незначительная часть тепловой энергии.

Где используются встроенные системы обогрева

Встраиваемые в пол конвекторы — инновационное отопительное оборудование, которое отличается уникальными характеристиками и стильным внешним видом. Их рекомендуется устанавливать в следующих случаях:

  1. В помещениях с большими оконными проемами, чтобы исключить возможность образования сквозняка в помещении.
  2. В малогабаритных комнатах с нехваткой свободного пространства или в тех, в которых по проект-дизайну не должно быть лишних элементов. Приборы встраиваются в стяжку пола, оставляя свободным максимум пространства.
  3. В помещениях разного предназначения с повышенным уровнем влажности, чтобы получить своеобразную завесу, которая не допускает запотевание окон.

Чтобы не разочароваться и избежать потери денежных средств, рекомендуются изучить информацию о понравившихся моделях еще до покупки.

Грамотно подобранный отопительный прибор обязательно оправдает ожидания и позволит существенно сэкономить на потреблении электроэнергии.

Типы и особенности оборудования

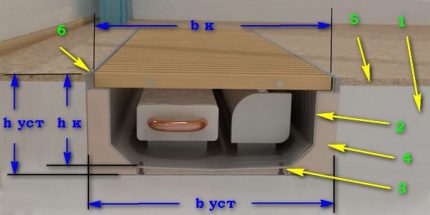

Конструкция электрического встроенного агрегата довольно проста. Он состоит из металлического корпуса-короба, в середине которого расположен нагревательный элемент. Чтобы максимально повысить теплоотдачу, его оснащают конвективными ребрами. Сверху обогреватель закрывается эстетичной решеткой, расположенной на уровне пола.

Конвектор на подоконнике
Встраиваемые конвекторы в некоторых случаях устанавливают в подоконник. Этот прием практикуется, если внутрипольных обогревательных приборов недостаточно для оптимального обогрева помещения

Для увеличения тепловой мощности в некоторых моделях ставят вентиляторы. Они увеличивают скорость передвижения и нагрева воздуха на 75-90%. Для снижения шумов, возникающих при работе вентиляторов, используют специальные вставки из пористой резины. Если большая тепловая мощность не требуется, внутрипольный прибор может функционировать при выключенном вентиляторе благодаря естественной конвекции.

Чтобы добиться оптимальной температуры в помещении, используются регуляторы и датчики температуры, которые расположены в середине металлического корпуса. Регуляторы бывают электромеханические или электронные. Этот блок контролирует показатель температуры и скорость вращения вентилятора. Удобное «ручное» управление позволяет при необходимости выставить требуемые параметры.

Термостат регулятор температуры
Конвекторы, встраиваемые в пол, могут оснащаться термостатом, который показывает температуру, управляет процессом расхода теплоносителя в теплообменнике и скоростью вращения вентилятора

Подключаемый с контуру отопления встраиваемых прибор отопления отличается от электрического только тем, что вместо нагревательного элемента внутри него проходит труба. По аналогии она оснащается ребрами, цель которых заключается в увеличении теплоотдачи. Водяной тип встраиваемых в пол конвекторов также может оснащаться вентиляторами для ускорения процесса обогрева.

Каждый элемент внутрипольного конвектора произведен из различных материалов, обладает определенными характеристиками и выполняет свои функции. Поэтому качество и функциональность обогревательного прибора следует оценивать исходя из комплектующих аксессуаров.

Для регулирования температуры встраивают термостат, а для увеличения эффективности прибора — вентилятор.

Основные требования к корпусу прибора

Внешний вид металлического корпуса не играет важной роли, так как он расположен в полу помещения. Особое внимание следует уделять качеству этого элемента, так как от показателя зависит надежность и долговечность обогревательного агрегата и определяется его класс.

Важное значение играет роль металл, из которого изготовлен корпус:

  1. Для установки во влажных помещениях подойдет конвектор с корпусом из нержавеющего материала, обладающего повышенной влагоустойчивостью.
  2. В сухие помещения подбирают прибор с корпусом из оцинкованной или черной стали, которая покрывается, устойчивой к внешним воздействиям, антикоррозийной краской

Обычно для покрытия металлического корпуса используются специальные порошковые составы. Они эффективно защищают металл от образования ржавчины и внешних воздействий.

Эстетичная модель конвектора
Дизайнеры рекомендуют выбирать конвекторы, у которых детали и внутренние стенки корпуса окрашены в темный цвет. Они практически незаметны, поэтому выглядят более эстетично

Какой тип решетки предпочесть?

При выборе отопительного прибора, встраиваемого в пол, обратить особое внимание на решетку. Этому элементу отводится декоративная роль, так как он остается над полом.

Решетка может изготавливаться из таких материалов:

  • оцинкованная, нержавеющая или обычная сталь;
  • анодированный алюминий;
  • натуральный мрамор;
  • дерево (бук, ясень, мербау, дуб и т. д.).

При выборе материала надо учитывать, что система должна гармонично вписаться в интерьер и соответствовать дизайнерскому оформлению помещения.

По конструкции различают 2 типа решеток для внутрипольных конвекторов:

  • рулонные;
  • линейные.

Рулонные решетки более дорогие и удобные в эксплуатации, так как их можно скатывать. Линейные модели необходимо полностью поднимать.

Планки в рулонных решетках располагаются исключительно поперек. В линейном исполнении они расположены поперек и вдоль обогревательного прибора.

Декоративные решетки
Декоративные решетки – это стильное завершение внутрипольной отопительной системы. Они помогут скрыть вентиляцию и обогревательный прибор

Конструкция решетки особенно важна, если сверху на нее будут наступать ногами. В этом случае надо обратить внимание на внешний вид и материалы, используемые при изготовлении. Следует проверить, чтобы решетка не содержала каких-либо пластиковых деталей, которые производители иногда используют в местах соединения рамы и ламелей.

Чтобы равномерно распределить нагрузку на прибор, уменьшить уровень шумов и повысить комфортность, отдельные производители устанавливают пружины в местах соединения рамки и ламели.

В условиях повышенной нагрузки лучше выбирать решетку, имеющую одинаковую конструкцию с обеих сторон. Если она сотрется, ее можно перевернуть для дальнейшей эксплуатации.

Особенности внутрипольных водяных приборов

Нагревательный элемент водяных обогревательных приборов, встраиваемых в пол — это полая трубка с напрессованными или наваренными пластинами. Перенос тепла выполняется теплоносителем с антифризом или водой. Внутрипольные конвекторы подключают к общей системе водяного отопления при помощи патрубков с резьбой.

Во встраиваемых водяных изделиях важную роль играет теплообменник. Максимальную мощность обеспечивают более дорогостоящие медные и медно-алюминиевые теплообменники. Последние оснащены трубой из меди и ребрами из алюминия.

Производители также предлагают бюджетные модели из нержавеющей стали и эконом-вариант — из оцинкованной.

Теплообменник черного цвета
Теплообменники и внутренние стенки корпуса большинства моделей внутрипольных конвекторов покрашены в темный цвет. За счет этого их практически не видно через декоративную решетку

Дорогие конвекторы, оснащенные теплообменниками из меди, кроме функции повышения мощности прибора имеют несколько недостатков. Минусы использования подобных моделей:

  1. Медь требует особых условий эксплуатации. Она не совместима с некоторыми металлами, из которых изготавливаются теплоноситель и устройства заземления.
  2. Эксплуатация моделей с теплообменниками из этого металла в системе централизованного отопления может вызвать проблемы.

Зато они подходят для систем индивидуального отопления, где наблюдается разводка полимерными, металлополимерными или медными трубами. Лучше, если теплообменник отопительного котла тоже изготовлен из меди. Арматуру и фитинги надо использовать с хромированным и никелированным покрытием, латунные или бронзовые.

Помимо водяных, производители предлагают электрические встраиваемые конвекторы. В них главную роль выполняет нагревательный элемент — ТЭН. На нем расположены пластины, предназначенные для увеличения площади соприкосновения устройства с воздухом.

Эти приборы служат дополнительным источником теплового излучения в помещениях, где нет возможности подключить водяное отопление.

Различия радиаторных и электрических видов

В электрических и в водяных внутрипольных обогревательных приборах для увеличения мощности устанавливают вентиляторы. Это позволяет получить намного больше тепла от конвекторов. Вентиляторы работают от сети постоянного тока на 12, 24 В и переменного на 220 В. Чтобы уменьшить уровень шумов, их ставят на виброзащитные опоры.

Конвекторы с конвенцией
Несмотря на шум, исходящий обычно от конвекторов с принудительной конвекцией, они имеют важные преимущества. Устройства выдают больше тепла и осаждают холодные потоки, которые поступают от стеклянной поверхности

Если владелец помещения планирует использовать водяной внутрипольный конвектор в качестве единственного или основного источника тепла, рекомендуется выбирать модели с принудительной конвекцией. Они быстро и эффективно нагревают воздух в помещении, не позволяя конденсату осесть на стекле.

Отдельные модели, например, изделия фирмы Kermi, могут использоваться не только для отопления помещений, а и для его охлаждения. Это происходит благодаря использованию 2 отдельных теплообменных элементов, подключенных к различным системам — к отоплению и охлаждению. Существует 2 вида встроенных систем — двухтрубные и четырехтрубные. В двухтрубных 1 теплообменник работает с 2-мя системами.

На современном рынке представлены модификации внутрипольных конвекторов, подающих в помещение чистый и теплый воздух. Вначале он поступает в специальное отверстие, затем очищается при помощи встроенных фильтров. Потом воздух подогревается, после чего поступает в помещение.

Водяные внутрипольные конвекторы со встроенными фильтрами
Водяные внутрипольные конвекторы с встроенными фильтрами оптимально подходят для установки в помещениях со стеклопакетами. В них обычно наблюдается низкая влажность и недостаток кислорода

Производители также выпускают внутрипольные приборы для эффективного обогрева жилых, коммерческих и производственных помещений с высоким уровнем влажности. При их изготовлении используются влагостойкое и современное электрооборудование. Эти модели оснащены дренажным стоком для отвода скопившегося конденсата.

Перед началом ремонта можно заказать конвектор нестандартного размера, соответствующее особенностям помещения. Отдельные производители изготавливают поворотные нагревательные элементы, которые облегчают уход за внутренней частью корпуса. Теплообменник можно установить на гибких шлангах, за счет этого его можно легко вынуть для очистки.

Конвектор на заказ
По заказу клиента встраиваемые в пол конвекторы делают с требуемым радиусом кривизны или угловыми. Это чаще используется для оформления витрин или помещений с нестандартной геометрией

За контроль температуры и мощности конвектора отвечают электронные или электромеханические термостаты. Они находятся в корпусе прибора, управляются при помощи дистанционного или выносного пульта. Электронные термостаты позволяют запрограммировать температуру по времени суток, дням недели.

Правила выбора прибора

При выборе внутрипольного конвектора электрического типа главное оценить мощность и габариты устройства. Желательно еще определиться с типом конвекции, которая может быть естественной и принудительной. Выбор водяных обогревателей, встраиваемых в пол, требует учитывать множество параметров функциональных особенностей устройства.

Основные характеристики конвектора

Первоначально надо выбрать размер изделия, наличие вентилятора, материал корпуса, ребер, труб. Помимо этого, необходимо обратить особое внимание на другие характеристики.

Рассматривая встраиваемый конвектор водяного типа в качестве прибора для отопления жилья, следует определиться с производителем.

Конвектор отечественного проиводства
Отечественные и зарубежные производители предлагают обогревательные приборы с широким диапазоном мощности. Правильно выбрав этот параметр, вы обеспечите комфортную температуру в помещении

Одной из наиболее важных характеристик конвектора считается тип обогревательной системы (однотрубная или двухтрубная). Диаметры подключения не относятся к первостепенным критериям выбора, так как имеются переходники.

Давление отопительной системы

Это один из наиболее важных показателей водяного прибора. Для отопления частного дома, двухэтажного и трехэтажного коттеджа подходит любая модель, так как давление в общей системе отопления обычно не выше 3 Бар.

Конвектор в многоэтажке
Обычно для установки в многоэтажных домах рекомендуют устанавливать встраиваемые в пол конвекторы, рабочее давление которых до 15 Бар

Для квартир многоэтажек надо учесть опрессовочное и рабочее давление. В эксплуатационной организации следует узнать эти показатели для своего дома, сравнив их с характеристиками выбранной модели.

Выбор варианта теплоносителя

При выборе оптимальной модели внутрипольного конвектора необходимо учесть вид и параметры устройства. Для индивидуального отопления подойдет любая модель, так как владелец помещения может самостоятельно задавать и контролировать температуру и характеристики теплоносителя.

Жителям многоэтажек придется подстраиваться под условия и показатели воды, которая течет в канализационных трубах. При этом следует учитывать такие факторы: температура, количество взвесей, Ph, содержание кислорода, оптимальный тип подключения прибора.

Особенности монтажа внутрипольного конвектора

Устанавливать встроенные модели конвекторов для отопления водяного типа можно несколькими способами: прибором к помещению или к стеклу.

Если оборудование развернуть к окну, поступающий из оконного проема холодный воздух будет отсекаться, что обеспечит невозможность появления конденсата. Однако температура в помещении будет крайне медленно достигать комфортных для пребывания значений, так как большая часть тепла потратится на нагрев стекла.

Монтаж конвектора к окну
При монтаже внутрипольного устройства к стеклу в помещении будет стабильная температура. Это результат равномерного смешивания теплых и холодных масс воздуха

Развернув устройство в сторону помещения, можно получить быстрый нагрев. При этом расположении на стекле может образовываться конденсат. Один из основных недостатков такого способа — в помещении наблюдаются зоны с различной температурой, которые создают дискомфорт.

Встраиваемые приборы устанавливают в желоба, подготовленные в процессе ремонтных работ. Если пол в помещении бетонный, тогда расстояние между стенками желоба и корпусом устройства заполняется раствором.

При установке конвектора в деревянное напольное покрытие вокруг него делают декоративную рамку из брусьев идентичного цвета.

Достоинства и недостатки оборудования

На современном рынке представлено огромное количество отопительных устройств напольного и настенного монтажа. Универсальные внутрипольные приборы пользуются особой популярностью, так как они обладают уникальными характеристиками и достоинствами.

Минусы встраиваемых приборов

Основной недостаток внутрипольных конструкций — высокая стоимость. Их цена в несколько раз выше аналогичных обогревательных приборов напольного агрегата одинаковой мощности.

Это связано с тем, что монтаж устройства намного сложнее, чем конвекторов обычных моделей.

Схема монтажа
Схема монтажа внутрипольного устройства описывает процесс установки водяной конструкции. Он довольно сложный, так как включает множество важных процессов

При установке оборудования встроенного типа трубы подводки должны находиться в полу. Это популярное решение, сложное, с технической точки зрения. Для скрытого монтажа изделия необходимо поднимать пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество конвекторов, встраиваемых в пол, — скрытый монтаж, который дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Конвектор в многоэтажке
Несмотря на сложности монтажа и высокую цену, конвекторы отопления в полу — востребованная и стильная модель обогревательного прибора

Для открытых, стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и жилых домов, оборудованных модными панорамными окнами, громоздкой радиатор никак не впишется в общую стилистику помещения.

Оптимальный выход в таких ситуациях — встраиваемый конвектор. Причем можно подобрать модель с естественной или принудительной конвекцией.

Полезное видео по теме

Видео №1. Обзор встраиваемого оборудования для водяного отопления:

Видео №2. Устройство и монтаж внутрипольных конвекторов:

Видео№3. Уход за встроенными в пол отопительными изделиями:

Основная функция встроенного в пол водяного конвектора — эффективный и быстрый обогрев помещения. Оборудование защищает стекло от образования конденсата — с помощью тепловой завесы останавливает и нагревает потоки холодного воздуха, которые постоянно исходят от оконных и дверных проемов. В зависимости от особенностей помещения и требований к изделию можно подобрать прибор оптимальной модели.
