Электрические радиаторы отопления: основные виды, достоинства и недостатки батарей

Имеющиеся в доме радиаторы не всегда обеспечивают комфортный температурный режим. В особо холодные зимы приходится использовать дополнительные источники тепла. Хороший вариант — электрические радиаторы отопления, к которым по большому счету, относятся только масляные батареи.

На практике к этой группе относят все отопительные приборы, оснащенные ребрами, — эта конструкция наилучшим образом рассредоточивает тепло.

Преимущества приборов на электричестве

Аргументов в пользу электрических батарей несколько. Их просто монтировать и эксплуатировать. Установка мобильной электробатареи заключается в простом подключении ее в розетку и настройке режимов. При монтаже радиатора на стену достаточно наличия кронштейна.

Такой прибор всегда можно передислоцировать на другое место. Чтобы подключить электробатарею не требуется заказывать проект и получать разрешение. Это касается всех типов этих приборов, кроме внутрипольных.

Электрические радиаторы безопасны и экологичны. Так как их корпус герметичен, в окружающую атмосферу не попадают вредные вещества. Выглядят батареи, питающиеся от розетки, эстетично и не испортят любой интерьер.

Электрические радиаторы имеют приятный дизайн
Электрические радиаторы имеют приятный дизайн. Они занимают минимум места и прогревают комнату средних габаритов за короткое время

Термостат, присутствующий в конструкции электробатареи, позволяет установить оптимальный температурный режим. Выставив определенную температуру при помощи термостата, предупреждают перегрев отопительного агрегата.

Некоторые специалисты считают, что производители выставляют электрические масляные батареи, как инновационные сверхэкономичные обогреватели.

На самом деле это обычный радиатор с масляным теплоносителем, отличающийся наличием алюминиевого корпуса и цифрового индикатора. По их мнению, это просто рекламный ход с целью завысить совершенно неоправданно их стоимость.

Виды и типы электрических радиаторов

Ассортимент электрических радиаторов, как и их функциональность, отличается большим разнообразием. К этой группе относят все отопительные приборы, оснащенные ребрами, т.к. такая конструкция наилучшим образом рассредоточивает тепло.

Какими бывают электрические радиаторы

Все существующие электрические радиаторы можно разделить на две большие группы: жидкостные приборы и безжидкостные.

По месту дислокации и размеру выделяют электрические радиаторы:

  • настенные;
  • потолочные;
  • напольные.

Как разновидность существуют приборы плинтусные, внутрипольные, стеклянные, керамические.

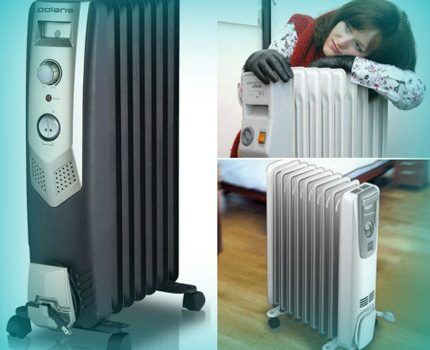

Масляные электрические батареи
Масляные электрические батареи пользуются наибольшим спросом на рынке. Среди них встречаются модели, укомплектованные ионизатором

Если исходить из конструктивного исполнения, то электрические батареи классифицируют следующим образом:

  • масляные;
  • тепловентиляторы;
  • инфракрасные нагреватели.

По типу излучаемого тепла электрообогреватели делятся на две группы. К первой относятся конвекторы — устройства, обеспечивающие поставку тепла за счет движения нагретых воздушных масс. Во вторую группу входят системы, передающие ИК излучение безопасного спектра предметам, находящимся в зоне действия прибора, после чего нагретые объекты распространяют его в окружающей среде.

Существует 2 варианта исполнения этих отопительных приборов: стационарные и переносные.

Электрические батареи с жидкостным теплоносителем

Батареи такого типа отличаются простотой исполнения с небольшим комплектом составляющих. Нагрев происходит посредством трубчатого электронагревателя (ТЭНа) небольшой мощности — 300 – 500 Вт.

Также встречаются и более мощные элементы. Нагревательные элементы помещают в водную или масляную среду, в отдельных случаях — в незамерзающую жидкость.

Плоскость батареи хорошо нагревается
Ток протекает по нагревательному элементу и нагревает его. Далее, тепло передается жидкому теплоносителю, в качестве которого, чаще всего, используют минеральное масло. Хорошая теплоотдача позволяет хорошо нагреть плоскость батареи

На рынке присутствуют две модели жидкостных электрических батарей: герметично закрытые и открытые. В последнем случае в прибор доливают теплоноситель в случае необходимости.

ТЭН нагревает теплоноситель до определенной температуры, тот передает температуру металлическому корпусу, который излучает полученное тепло в пространство помещения. Чем больше теплоотдающая поверхность, тем лучше прогревается воздух в комнате.

Как правило, электрические батареи алюминиевые. Этот материал больше всех других подходит для изготовления приборов отопления, поскольку легкий и наделен необходимыми свойствами, позволяющими переносить высокую температуру.

Жидкостные электрические батареи
Жидкостные электрические батареи с теплоносителем в виде специальной незамерзающей жидкости очень востребованы. Такой теплоноситель не вызывает коррозии стенок радиатора и ТЭНа

Когда в жидкостных электрических батареях теплоносителем является незамерзающая жидкость, они хорошо подходят для помещений, отапливаемых только периодически.

Электробатареи, где в качестве теплоносителя применено минеральное масло, потребляют больше электричества, чем радиаторы на дистиллированной воде.

Объясняется это тем, что масло имеет большую плотность, следовательно, прогревается с большими затратами энергии, зато до более высокой температуры.

Конструктивно электробатарея состоит из секций, верхнего и нижнего коллектора. ТЭН помещают в нижний коллектор. Конструкцией не предусмотрено наличие открытых нагревательных элементов, поэтому ни кислород, ни частицы пыли в воздухе не сжигаются.

Работают радиаторы бесшумно, но поскольку поверхность прогревается до высокой температуры, необходимо следить, чтобы она не соприкасалась с легко возгораемыми предметами.

Корпус радиатора из нержавейки
Корпус качественного нагревателя изготавливают из нержавейки и его, в отличие от бытового прибора со стальным корпусом, можно использовать для любого помещения

К лучшим жидкостным электробатареям по мнению пользователей можно отнести:

  • DeLonghi GS 770715 – батарея из 7 секций, рассчитанная на 15 м², с термостатом, вентилятором, с защитой как от перегрева, так и от замерзания;
  • Mystery MН-7001 — радиатор с тремя степенями регулировки;
  • ROLSEN ROH-D9 — девятисекционная батарея, укомплектованная портативной сушкой для белья;
  • Electrolux EOH/M-1157 — рассчитанный на комнату до 15 м².

В целом, электрические батареи, используемые для отопления, относятся к экономичным приборам. При включении они используют максимум мощности, но нагрев теплоноситель до требуемой температуры, термостат отключает нагревательный элемент. Такие батареи просты в установке и управлении.

Безжидкостные электрические батареи

Сухие или безжидкостные электрические батареи в сравнении с жидкостными аналогами имеют меньшую массу и нагреваются быстрее.

Здесь отсутствует промежуточный теплоноситель, поэтому теплопередача происходит к теплопередающей поверхности от ТЭНа напрямую. Работают такие радиаторы по принципу конвекции, отсюда и их более распространенное название — конвекторы.

Размер батареи регулируется
Габариты электробатарей по аналогии с обычными радиаторами можно увеличивать путем наращивания дополнительных секций, но при условии увеличения мощности ТЭНа

Нагретый ТЭНом воздух, устремляясь вверх, вытесняет оттуда воздушную массу с более низкой температурой. Та, в свою очередь, проходит через тело конвектора и повторяет движение по предыдущей схеме.

При этом поверхность конвектора нагревается, но температура корпуса не очень высокая. Используют безжидкостные электронагревательные приборы только автономно.

К наиболее популярным моделям безжидкостных электробатарей относится SIRA Onice 1600. Радиатор имеет 8 секций, тепловую мощность 1,6 кВт, встроенный контроллер температуры.

Выпускают конвекторы как настенные, так и напольные. Особая группа — плинтусные электробатареи. Тогда как установка первых двух модификаций может быть выполнена без привлечения специалистов, монтаж третьего вида электрических батарей требует специальных знаний и опыта. Обычно установку таких конвекторов планируют еще на этапе строительства.

Внутрипольные электрические конвекторы

Поскольку радиаторы такого типа расположены в углублении в полу, они относятся к скрытому типу систем отопления, поэтому, не занимая лишней площади, незаметно обогревают помещение.

Их нагрев происходит путем создания тепловоздушной завесы на пути проникновения холодного воздуха через самые уязвимые места в помещении. Функционирует внутрипольный электрический радиатор по принципу конвективного нагрева.

Теплообменник нагревает воздух снизу
Теплообменник нагревает воздушные массы снизу. Далее, они по правилам конвекции поднимаются выше и замещают собой воздушные слои с более низкой температурой. Нагрев происходит быстро за счет высокой теплоотдачи материалов, из которых изготовлена такая электрическая батарея и большой площади нагрева

В саму батарею вставляют ТЭН, на него монтируют пластины из металла с хорошей теплопроводимостью — алюминия, меди, тонкой стали. Иногда металл заменяют керамикой. Такое решение позволяет расширить поверхность теплоотдачи.

Корпус-короб, на дне которого размещен ТЭН с пластинчатым оперением, по своему очертанию напоминает букву U. Чтобы тепло не уходило в пол и в стороны, корпус изолируют.

Для регулировки теплового режима в короб встраивают датчик температур, оснащенный микропроцессором. Если для внутрипольного радиатора не предусмотрена принудительная вентиляционная тяга, высота корпуса, в котором заключена батарея, не должна быть меньше, чем 200 мм.

Конструкцию закрывают прочной декоративной решеткой из металла, не выходящей за уровень пола и способной выдержать вес человека.

Важное значение имеет пропускная способность этой ограждающей конструкции, определяющаяся соотношением ее общей площади с суммарным размером щелей. Через решетку должен проходить достаточный объем холодных воздушных масс и тепловых потоков.

Более мощные электрические радиаторы для усиления конвекционных свойств оснащают добавочными вентиляторами. Высота корпуса в этом случае не играет роли.

Чтобы уменьшить шум от работающего вентилятора, его монтируют на виброопоры со вставками из пористой резины. Присутствие вентилятора гарантирует более быстрый обогрев помещения и сокращение потребления электричества.

Электрические батареи внутрипольные
Электрические батареи внутрипольные отличаются от привычных батарей как конструкцией, так и несколько большей площадью теплообмена

Электрические батареи, встраиваемые в пол, имеют ряд положительных качеств. Место для их установки можно определить в любой части комнаты, они практически не занимают места, а благодаря большому ассортименту решеток удачно вписываются в любой интерьер.

Есть решетки линейные и рулонные. Перекладины в линейных решетках бывают как поперечными, так и продольными, а в рулонных только поперечными.

Недостаток этих нагревательных приборов в сложности установки и в стоимости, которая намного выше, чем у настенных батарей. В помещениях с высоким потолком — больше 3 м, они не очень эффективны, кроме того, способствуют рассеиванию пыли по помещению.

Характеристики инфракрасных радиаторов

Инфракрасные электрические нагреватели принципиально отличаются от других видов аналогичных приборов. Их задача — прогрев предметов, находящихся в зоне их действия.

Реализуется это посредством электромагнитных волн. Их излучение воздух в комнате не нагревает, да и сам прибор остается холодным. Тепло в окружающую среду отдает прогретое окружение.

Инфракрасные радиаторы
В производстве инфракрасных радиаторов использован природный способ обогрева. Точно так же, как солнце прогревает землю, прибор нагревает окружающие его предметы

Исходя из вида нагревательного элемента, инфракрасные радиаторы бывают: ТЭНовыми, керамическими, карбоновыми. Нагреватель первого типа состоит из корпуса металлического, изолятора, анодированной пластины, фольги и ТЭНа. Оптимальная толщина анодированного слоя — 0,025 мм, а фольги 0,012 мм.

В зависимости от модели мощность прибора варьирует в пределах 0,8 – 3 кВт. Регулируют ее вручную или при помощи термостата.

Инфракрасный керамический обогреватель
Инфракрасный обогреватель, выполненный на основе керамической панели, «съедает» минимум полезного пространства. Выпускают как однотонные панели, так и декорированные фотопечатью

Керамические нагреватели выпускают в трех вариантах. Они бывают настенными, напольными и настольными. Первые отличаются немалыми габаритами и визуально подобны кондиционеру.

Напольные модели наиболее популярны. В целях безопасности их укомплектовывают специальными датчиками, которые отключают устройство в случае его опрокидывания или перегрева.

Настольные приборы часто используют на открытом воздухе. Во время работы они вращаются и эффективно прогревают, попадающие в зону досягаемости инфракрасного излучения, предметы и людей в том числе.

Нагревательным элементом в карбоновом инфракрасном приборе отопления является, заключенное в вакуумную кварцевую оболочку, углеродное волокно.

Производители утверждают, что это волокно практически не выходит из строя и использовать его можно до бесконечности. Подвести может только кварцевая трубка, разбившись при падении.

Наиболее популярными моделями инфракрасных обогревателей являются:

  • Polaris PMH 2095 — мощный, практичный прибор со стильным дизайном;
  • Electrolux EIH/AG2-2000E — напольный прибор, эффективно поддерживающий температуру в помещении площадью до 25 м²;
  • Timberk TCH A5 1000 — потолочная модель, отличающаяся компактными габаритами и легкими настройками;
  • Hyundai H-HC1-18-UI572 — прибор для установки на стене или потолке со многими полезными функциями;
  • NeoClima NC-CH-3000 — компактный обогреватель с механическим управлением.

Поскольку инфракрасные излучатели безынерционные, комфортно почувствовать себя в помещении можно уже через 15 минут после подключения прибора.

Никакие продукты сгорания во время работы они не выделяют, и специально устраивать вентиляцию для них не нужно. Но если вентиляционная система в доме присутствует, то они не оказывают никакого воздействия на ее работу.

Правила выбора электрической батареи

Правильный выбор батареи на электрическом питании предусматривает учет тепловой мощности прибора. Если обогреватель планируют использовать в качестве дополнительного, на обогрев 1 м² площади помещения высотой 2,6 м потребуется не более 80 Вт.

Инфракрасный потолочный обогреватель
Инфракрасный потолочный обогреватель удачно сочетает в себе функциональность и безопасность. Недостаток его в том, что тепло только в зоне его нахождения

Для отопления помещения конкретной площади потребуется определенное число секций. Номинальная мощность одной — 0,13 кВт. Исходя из этого параметра и площади комнаты, легко вычислить оптимальное количество секций.

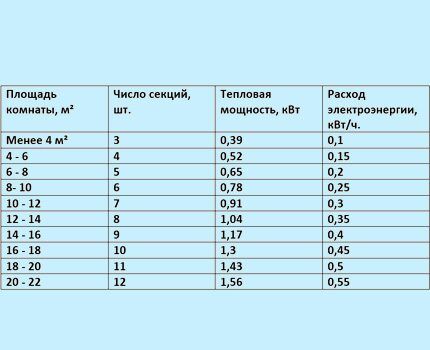

Таблица мощности электрорадиаторов
В отдельных случаях необходимо устанавливать несколько батарей. Рационально принимать такое решение в случае наличия в комнате от двух окон или превышения площади 22 м²

Если конвективная электробатарея является единственным видом отопления, то комнату площадью 10 м² с потолком высотой 2,6 м² до комфортной температуры обогреет нагреватель мощностью 1 кВт. Когда потолок выше указанного значения, результат следует увеличить в полтора раза.

Это расчет усредненный, чтобы получить более точные данные необходимо принимать во внимание:

  • материал, из которого возведены ограждающие конструкции дома;
  • наличие системы вентиляции и ее вид;
  • тип прибора и его функционал;
  • параметры сети;
  • требования к диапазону температур.

При выборе электрической батареи из определенной ценовой категории следует знать, что в большой степени на цену батареи оказывает влияние вид терморегулятора.

Механический термостат в два раза дешевле электронного, но такая экономия относительна — наличие электронного термостата позволяет экономить около 4% электроэнергии.

Система отопления из электрических радиаторов
Система отопления, собранная из электрических радиаторов, имеет более высокий КПД, чем у систем водяного и парового отопления на базе твердотопливного или газового котла

Выбор определяет и место предполагаемой установки батареи. От него зависят габариты прибора и свойства. Если под него предусмотрена специальная ниша, батарея должна свободно войти в это пространство.

Это же условие нужно соблюсти и в случае размещения радиатора под оконным проемом. Для установки в ванную комнату нужен радиатор, имеющий защиту от влаги.

Чтобы электрическая батарея работала надежно, следует делать выбор среди моделей известных торговых марок. При установке нужно обязательно соблюдать требования, изложенные в инструкции.

В целях безопасности между батареей, размещенной на постоянном месте и стеной необходим зазор не менее 0,5 см, а провод, ведущий к розетке, не должен контактировать с нагретой поверхностью.

Верхний коллектор нельзя накрывать
Верхний коллектор ни в коем случае нельзя ничем закрывать. Сушить вещи, таким образом, не получится — датчик просто отключит агрегат в аварийном порядке при малейшем перегреве

Монтаж приборов, для ввода которых в работу, предусмотрена штепсельная вилка, не требует никаких подготовительных мероприятий.

Сложнее решается этот вопрос, когда для подключения нескольких батарей и соединения их в одну систему нужно дополнительно подвести кабель.

Обязательное условие — включение в схему защитного включателя минимум 30 А, а основная жила кабеля должна иметь сечение, соответствующее сумме мощностей всех батарей.

Такой системой отопления можно управлять при помощи пульта дистанционного управления.

Выводы и полезное видео по теме

О принципе работы электрорадиатора в видео:

С каждым годом модельный ряд электрических радиаторов обновляется. Меняются в лучшую сторону не только их технические характеристики, но и дизайн. Для того, чтобы сделать оптимальный выбор, нужно проанализировать имеющуюся информацию и на основании этого решить, какие технические показатели подходят для вашего конкретного случая.
