Дизельная тепловая пушка прямого и непрямого нагрева: устройство, принцип работы + обзор производителей

С наступлением холодов решать отопительный вопрос приходится не только в домах и квартирах, а и для различных производственных помещений, стройплощадок, гаражей, складов, ангаров и прочих нежилых объектов.

И один из вариантов обогревательных приборов, которая привлекает потребителей доступной ценой и мобильностью – дизельная тепловая пушка. Поэтому рассмотрим детальней принцип работы этого устройства, сферы его применения и основные критерии выбора.

Конструктивные различия дизельных пушек

Основное предназначение тепловых пушек – быстрый и экономичный обогрев помещений с большой площадью. Работают они на дизельном топливе, при сгорании которого выделяется тепло, распространяющееся по объекту направленным потоком воздуха. По конструктивному принципу все дизельные пушки можно разделить на приборы прямого и косвенного нагрева.

#1: Теплогенераторы с прямым нагревом

Основные элементы конструкции дизельной пушки: электродвигатель с вентилятором, насос с очищающими фильтрами, камера сгорания, искрообразователь (свеча накала или высоковольтная система), форсунка и бак для топлива.

Чтобы прибор работал автономно, его комплектуют таймером, контроллером уровня пламени, термостатом и другими электронными элементами, которые могут быть встроены сразу или установлены за отдельную плату.

Дизельная пушка прямого нагрева
При прямом нагреве в горячий поток воздуха попадают и продукты сгорания дизеля, поэтому использовать такой обогреватель можно только в нежилых помещениях с хорошей приточной вентиляцией

Работает агрегат прямого нагрева так:

  • При включении устройства, горючее перекачивается из бака в топливный фильтр при помощи насоса.
  • Затем топливо поступает на форсунку, а та впрыскивает его в камеру сгорания.
  • Система поджига подает искру, воспламеняющую дизель.
  • Защитная сетка, установленная в «дуле» пушки, удерживает огонь, не давая тому покинуть камеру сгорания.
  • Вентилятор загоняет холодный воздух в камеру, где тот нагревается от горящего топлива и выводится наружу теплым потоком.

Пушки прямого нагрева имеют высокий уровень КПД – почти 100%, температура воздуха на выходе может достигать 400 С. Такие теплогенераторы могут иметь мощность от 10 до 220 кВт (зависит от модели), которая вся идет на тепло.

Сравнение пушек прямого и непрямого нагрева
Для работы на открытом воздухе или в большом помещении без теплоизоляции выбирают теплопушки прямого нагрева, а для утепленных зданий, где находятся люди, лучше подойдут косвенные агрегаты (+)

Но так как вместе с теплом в воздух проникает неприятный запах, копоть и другие продукты горения ДТ, сфера применения устройства без дымохода ограничена малолюдными производственными помещениями, открытыми площадками и различными складами. Широко используются они и в строительстве, например, для сушки фасадов и бетонной стяжки при штукатурных или облицовочных работах.

#2: Приборы с косвенным нагревом

Конструкция пушек с непрямым нагревом предусматривает наличие закрытой камеры сгорания и дымохода, с помощью которого выхлопы с отработкой топлива выводятся за пределы обогреваемого помещения. Хотя максимальная мощность таких приборов достигает максимум 85 кВт, но существуют и сложные модульные агрегаты с несколькими «дулами» пушек, способные «дотянуть» и до 220 кВт.

Принцип работы пушки косвенного нагрева
Несмотря на наличие дымохода, пушки косвенного нагрева также требуют хорошей приточной вентиляции и проветривания, ведь в процессе их работы перегорает кислород

Хотя КПД у таких агрегатов намного меньше (примерно 60%), зато они не только подходят для всех случаев, где можно применять прямоточные устройства, а и широко используются для отопления животноводческих ферм, теплиц, нежилых зданий, выставочных павильонов, производственных объектов и других помещений с длительным присутствием людей или животных.

Ролик представляет подробный обзор пушки косвенного нагрева Master BV 77 E с техническими характеристиками и замерами температуры воздуха на выходе из устройства:

Преимущества и недостатки дизельного оборудования

Хотя современный рынок предлагает достаточно широкий выбор отопительных приборов, дизельные пушки не теряют популярности среди потребителей. Ведь несмотря на то, что стоимость аналогичных газовых и электрических агрегатов существенно ниже, эксплуатация дизельных устройств обходится намного дешевле благодаря доступной цене дизеля.

Дизельная пушка для обогрева склада
Во многих пушках можно использовать не только ДТ, а и другое горючее, например, солярку, керосин или отфильтрованную отработку масла, но этот момент нужно уточнить при покупке

К преимуществам дизельного теплогенератора можно отнести:

  • Высокий показатель КПД — даже с учетом проветриваний и приточной вентиляции прибор быстро прогревает воздух и распространяет его по всему объему помещения.
  • Простота в эксплуатации – для запуска системы достаточно направить «дуло» пушки на центр комнаты или строительный элемент и нажать на кнопку включения.
  • Безопасность – современные устройства снабжены различными датчиками и терморегуляторами, благодаря которым сам прибор не перегревается. Также исключены случайные затухания пламени, а при нагреве воздуха до заданной температуры пушка временно прекращает работу.
  • Низкая себестоимость топлива – даже устройства, требовательные к качеству ДТ, будут намного выгоднее в эксплуатации, чем электрические или газовые приборы.
  • Удобство в транспортировке – теплогенератор компактен и достаточно легок (простой прибор мощностью 10-22 кВт весит около 11-13 кг), поэтому не составит проблем его подвезти на объект или переместить из одной комнаты в другую.
  • Экономичность – для нагрева помещения потребуется небольшое количество топлива, и прибор может длительное время работать без дозаправки. Например, агрегат прямого нагрева на 22 кВт и объемом бака в 20 л в среднем расходует около 2,5 литров за час работы.
  • Длительный срок эксплуатации обеспечивают износостойкие материалы, стандартные заменяемые комплектующие и простота самой конструкции.

Конечно, не обошлось и без недостатков. Помимо вредных для здоровья испарений солярки, проблему с которыми можно решить с помощью дымохода или отлаженной системой вентиляции, к минусам прибора можно отнести необходимость подключения к энергосети, шум при работе вентилятора и контроль уровня топлива.

Кроме того, стоимость самой пушки и ее ремонта будет выше, чем у аналогичных устройств, работающих на газу или электричестве.

Основы выбора дизельных теплогенераторов

Как и у других отопительных приборов, скорость нагрева и размеры площади, которую способна охватить тепловая пушка, зависят от ее мощности. Но помимо этой важной характеристики есть и другие нюансы, знание которых поможет вам сделать оптимальный выбор при покупке устройства.

Определение требующейся мощности прибора

От мощности тепловой пушки зависит не только расход топлива, а и скорость нагрева. И хотя все технические характеристики указаны в сопроводительной документации к агрегату, перед покупкой стоит прикинуть объем и наличие теплоизоляции в помещении, которое планируется обогревать при помощи дизельного теплогенератора.

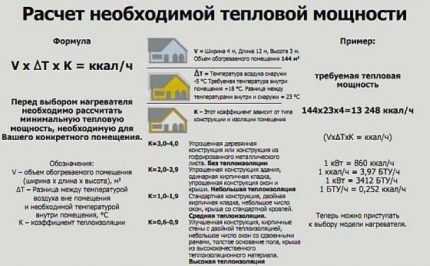

Расчет тепловой мощности
В среднем, небольшая пушка на 10 кВт может прогреть до 100 м2 при высоте потолков не более 2,5 метра, но для более точных расчетов можно воспользоваться специальной формулой (+)

Выяснить тепловую мощность прибора можно по следующему алгоритму:

  1. Вычислить объем помещения в м3, перемножив значения его ширины, длины и высоты в метрах.
  2. Определить разницу между уличной температурой и требуемой для помещения.
  3. Перемножить объем с температурной разницей и коэффициентом теплопотери.
  4. И последний этап – перевести значение из ккал/час в привычные кВт. Для этого нужно полученную цифру разделить на 860.

Значение коэффициента будет зависеть от материалов, из которых построено здание, и уровня его теплоизоляции:

  • «холодные» сооружения, выполненные из дерева или металла, будут иметь показатель от 3 до 4;
  • строения с минимальным утеплением, кладкой в один кирпич и примитивной конструкцией крыши – от 2 до 2,9;
  • здания со средней теплоизоляцией с двойной кладкой, стандартной кровлей и небольшой площадью остекления – от 1 до 1,9;
  • помещения со стеклопакетами, двойной кирпичной кладкой, утепленными стенами и крышей – 0,6-0,9.

Проверим работу алгоритма на практике. Например, требуется обогреть металлический ангар до +18°С, площадью 150 квадратов и высотой 4 метра. Средняя температура на улице в зимний период на 10 градусов ниже нуля.

Вычисления:

(150 м2 * 4 м) * 28°С * 4 = 67200 ккал/час : 860 = 78,14 кВт

То есть, при выборе модели тепловой пушки следует ориентироваться на приборы, мощностью 80 кВт и выше.

Соотношение площади помещения и мощности обогревателя
Чтобы прикинуть мощность прибора, можно использовать данные из таблицы, в которой приведены соотношения между характеристиками теплогенераторов и различными объемами зданий с учетом температурной разницы в 30 °С (+)

А вот показатель расхода топлива хоть и кажется важным параметром, но на самом деле весьма условен. Ведь вне зависимости от своих технических возможностей прибор затребует столько горючего, сколько понадобится для обогрева конкретного здания, исходя из заданной вами температуры, объема помещения и качества теплоизоляции.

Другие немаловажные нюансы

Когда вы определились с самыми важными параметрами (мощностью и способом нагрева), следует обратить внимание и на другие характеристики.

Например, такой нюанс, как форма на первый взгляд кажется исключительно «делом вкуса», тем более что практически все пушки имеют вид удлиненного цилиндра. Но из приборов высокой мощности лучше выбирать прямоугольные агрегаты – у них больше площадь распространения прогретого воздушного потока.

Дизельный тепловой модуль
Прямоугольная пушка с несколькими соплами позволит быстро обработать большой объем воздуха, поэтому широко используется для сушки материалов в строительстве и организации отопления сразу для нескольких комнат

Другие технические особенности:

  1. Теплоизоляция корпуса – температура поверхности самого устройства при работе не должна превышать 40 градусов.
  2. Мобильность – удобно, когда прибор оснащен колесной базой, но легковесные пушки мощностью до 22 кВт могут монтироваться просто на устойчивую основу. В этом случае стоит обратить внимание на массу комплекта, материал и прочность поддона.
  3. Шумность – чем мощнее вентилятор устройства, тем громче будет «музыкальное сопровождение» при его работе.
  4. Возможность регулировки температуры – прибор должен быть оснащен ручкой или кнопкой, с помощью которой можно самостоятельно запрограммировать параметры термостата.
  5. Работа от аккумулятора – если объект не подключен к электросети, можно подобрать пушку, работающую от накопителя. Расход электричества у прибора невысокий (в основном, питание требуется для вентилятора), варьирует в пределах 100-500 Вт/ч, поэтому даже автомобильного аккумулятора хватит для бесперебойной работы на несколько часов в полевых условиях.

Также при покупке стоит осведомиться о наличие защитной системы от перегрева (некоторые производители предлагают ее как отдельное устройство). Для безопасной работы желательно, чтобы пушка была оснащено автоматическим контролем уровня нагрева и выключением при недостаче топлива.

Работа дизельной пушки прямого нагрева
Для пушек прямого нагрева запрещено использовать горючее типа мазута, спирта, ацетона и бензина, которое может вывести из строя агрегат, спровоцировать пожар или взрыв топливных паров

Вид и параметры рекомендуемого топлива – еще один важный нюанс, который следует уточнить у продавца оборудования. Для большинства дизельных пушек рекомендуется использовать осветленный (авиационный) керосин или «зимнее» автомобильное ДТ, отвечающее ГОСТу 305-82.

Советы и формула расчета необходимой мощности тепловой пушки для обогрева помещений различного типа представлены в видео:

Запуск и правила безопасной эксплуатации

Обычно приборы поставляются в частично разобранном виде. То есть нужно будет зафиксировать «дуло» пушки на колесной тележке и установить ручку (или металлические дуги). Если речь идет о пушке прямого нагрева, то останется только заправить топливный бак, подключить вилку прибора в электросеть, задать температуру нагрева и нажать на тумблер питания.

Устройство дизельной пушки
Благодаря встроенному термостату пушка автоматически прекратит работу, когда воздух прогреется, и снова включится при падении температуры – так прибор экономит топливо и исключает возможность перегрева

Для запуска оборудования следует убедиться, что соблюдены следующие правила безопасности:

  1. Пушка установлена на устойчивой и ровной горизонтальной поверхности, выполненной из негорючих материалов, например, бетона. Если же пол деревянный, можно подложить под агрегат листовой металл.
  2. Расстояние от сопла, из которого будет поступать поток горячего воздуха, до ближайшего объекта – минимум 2 метра (справа и слева желательно соблюдать дистанцию в 80-100 см).
  3. Перед первым запуском или после длительного хранения рекомендуется открыть корпус и вручную провернуть крыльчатку вентилятора, чтобы удостовериться, что он свободно вращается.
  4. О необходимости дозаправки прибор «просигнализирует» прерывистым горением или выделением белого дыма. Чтобы долить топливо, обязательно отключите пушку от электросети.
  5. Всегда выключайте пушку тумблером и дожидайтесь полной остановки вентилятора. У приборов непрямого нагрева этот процесс может занять 2-5 минуты, но он необходим для охлаждения камеры сгорания. Только после этого можно выдергивать вилку прибора из сети.

Для запуска дизельной пушки косвенного нагрева нужно сначала смонтировать дымоход – круглую трубу из негорючего материала длиной максимум в 3 метра. Если нужен вывод на большое расстояние, для этой цели удобно использовать гибкую алюминиевую гофру, но ее придется менять несколько раз за отопительный сезон.

Для выведения в близко расположенную вентиляцию можно подыскать отрез стальной трубы, которая прослужит намного дольше.

Дымоход для пушки косвенного нагрева
Траекторию дымохода для пушки косвенного нагрева нужно прокладывать по прямой линии, максимально допустим только один изгиб до 90 градусов

Что касается обслуживания, то для беспроблемной работы дизельных теплогенераторов потребуется периодически промывать воздушные фильтры и очищать от сажи/пыли камеру сгорания. Также важно следить за чистотой внутренних стенок агрегата в области форсунки и двигателя.

Обзор производителей тепловых пушек

На рынке промышленных обогревателей представлен широкий ассортимент пушек прямого и косвенного нагрева, работающих на дизельном топливе. Но чтобы купить надежный теплогенератор и впоследствии не иметь проблем с его обслуживанием и заменой износившихся деталей, следует ориентироваться не только на цену и технические параметры, а и на проверенные временем бренды.

Например, Master Climate Solutions – один из признанных лидеров рынка климатического оборудования. Благодаря широкой производственной и дилерской сети, найти дизельные теплопушки косвенного и прямого нагрева от Master можно практически в любом городе и крупном строительном магазине.

Дизельная пушка Master B 35
Прямоточный прибор Master B 35 мощностью в 20 кВт и топливным баком на 15 литров – отличный вариант для обслуживания небольших складов, ангаров, теплиц (+)

Тепловые агрегаты Master работают на ДТ, солярке или очищенном керосине, отличаются качественной сборкой и компактными размерами. Мощность варьирует от 10 кВт у простых пушек прямого нагрева до 220 кВт у тепловых установок с несколькими соплами.

Дизельная теплоустановка Master BV 460 Е
Для быстрого обогрева помещений большого объема удобно использовать мощные дизельные теплогенераторы, которые могут направлять сразу несколько потоков теплого воздуха, например, тепловую установку Master BV 460 Е

Неплохо себя зарекомендовали и дизельные пушки Ballu от итальянского бренда Biemmedue (хотя в строке производитель чаще можно увидеть уже традиционный Китай). Их агрегаты хорошо защищены от холода и, благодаря предварительному разогреву топлива, могут использоваться даже при морозе до -30°С.

Особое внимание конструкторы уделили системе защиты – корпус прибора выполнен из нержавейки и практически не нагревается даже у самых мощных установок.

Пушка прямого нагрева Ballu BHDP-20
Одна из топовых моделей линейки пушек прямого нагрева — Ballu BHDP-20, которую высоко оценили потребители за хорошую мощность, автоматический контроль температуры нагрева и многоуровневую систему безопасности

Пользуются популярностью и южнокорейские агрегаты от Tiger King и Kerona. Их дизельные пушки комплектуются качественной электронной «начинкой» — термостатами, которые гарантируют защиту от перегрева и экономичный расход топлива, информативным дисплеем, фотоэлектронным датчиком, контролирующим работу поджига, и другими приятными дополнениями.

Дизельная пушка ТК-70000
Дизельные тепловые пушки от корейских производителей превосходно адаптированы к российским реалиям – низким температурам и перебоям напряжения в сетях электроснабжения, а некоторые модели могут работать и от аккумулятора, например, как ТК-70000 с мощностью в 65 кВт

Неплохие отзывы от потребителей заслужили и теплоагрегаты от других зарубежных брендов – Elitech, Firman, Kroll, Oklima, Daewoo, HYUNDAI, Patriot.

Если предпочитаете продукцию отечественного производства, обратите внимание на дизельные пушки ПрофТепло, Интерскол и Зубр.

Полезное видео по теме

Чтобы получить наглядное представление об устройстве самого прибора, его эксплуатационных возможностях и правилах выбора, предлагаем ознакомится со следующим роликом.

В видео подробно объяснено, как работают тепловые дизельные пушки, доступно представлены их разновидности и обозначены особенности применения для различных помещений:

Благодаря высокой мощности и КПД дизельные тепловые пушки занимают лидирующие позиции среди промышленных теплогенераторов. И хотя прибор не дешев, его цена окупится при эксплуатации. Поэтому, если вам нужно организовать быстрое и экономичное отопление помещений, дизельная пушка — хороший выбор. Впрочем, всегда можно проконсультироваться у специалистов, которые посоветуют и способ обогрева, и оптимальную модель нагревателя.
