Расчет однотрубной системы отопления: что учитывать при расчете + практически пример

Однотрубная система отопления – это схемное решение на разводку труб внутри зданий с подключением приборов нагрева. Такая схема видится наиболее простой и эффективной. Сооружение отопительной системы по варианту «одной трубой» обходится домовладельцам дешевле иных способов.

Но устройству такой схемы обязательно должен предшествовать расчет однотрубной системы отопления для повышения КПД.

Устройство однотрубной схемы отопления

Гидравлическая устойчивость системы традиционно обеспечивается оптимальным подбором условного прохода трубопроводов (Dусл). Устойчивую схему реализовать способом подбора диаметров, без предварительной настройки систем отопления с терморегуляторами, достаточно просто.

Именно к таким отопительным системам прямое отношение имеет однотрубная схема с вертикальным/горизонтальным монтажом радиаторов и при полном отсутствии запорно-регулирующей арматуры на стояках (ответвлениях к приборам).

Пример однотрубной системы отопления
Наглядный пример установки радиаторного элемента в схеме, организованной по принципу циркуляции одной трубой. В данном случае используются металлопластиковые трубопроводы с металлическими фитингами

Методом изменения диаметров труб в однотрубной кольцевой схеме отопления можно достаточно точно сбалансировать имеющие место потери давления. Управление же потоками теплоносителя внутри каждого отдельного нагревательного прибора обеспечивает установка терморегулятора.

Обычно в рамках процесса конструирования отопительной системы по однотрубной схеме на первом этапе выстраиваются узлы обвязки радиаторов. На втором этапе выполняют увязку циркуляционных колец.

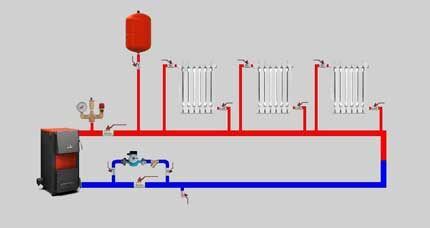

Классическая схема однотрубной системы
Классическое схемное решение, где для протока теплоносителя и распределения воды по тепловым радиаторам используется одна труба. Эта схема относится к наиболее простым вариантам

Конструирование узла обвязки отдельно взятого прибора предполагает определение потерь давления на узле. Выполняется расчёт с учётом равномерного распределения потока теплоносителя терморегулятором относительно точек подключения на этом схемном участке.

В рамках той же операции выполняется расчёт коэффициента затекания, плюс определение диапазона параметров распределения потоков на замыкающем участке. Уже опираясь на рассчитанный диапазон веток, выстраивают циркуляционное кольцо.

Увязывание циркуляционных колец

Чтобы качественно выполнить увязку циркуляционных колец однотрубной схемы, предварительно выполняется расчёт по возможным потерям давления (∆Ро). При этом не учитывают потери давления на регулировочном вентиле (∆Рк).

Далее по значению расхода теплоносителя на конечном участке циркуляционного кольца и по значению ∆Рк (график в технической документации на прибор), определяется величина настройки регулировочного вентиля. Этот же показатель можно определить по формуле:

Кв=0,316G / √∆Рк

Здесь Кв – величина настройки; G – расход теплоносителя, ∆Рк – потери давления на регулировочном вентиле.

Аналогичные расчёты выполняются для каждого отдельного регулирующего вентиля однотрубной системы. Правда, диапазон потерь давления на каждом РВ вычисляют по формуле:

∆Рко=∆Ро + ∆Рк — ∆Рn

Где:  ∆Ро – возможные потери давления;  ∆Рк – потери давления на РВ; ∆Рn – потери давления на участке n-циркуляционного кольца (без учёта потерь в РВ).

Если в результате расчётов необходимые значения для однотрубной системы отопления в целом не были получены, рекомендуется применить вариант однотрубной системы, куда входят автоматические регуляторы расхода.

Автоматический регулятор расхода
Автоматический регулятор расхода, установленный на линии обратного хода теплоносителя. Прибор регулирует общий расход теплоносителя для всей однотрубной схемы

Такие устройства, как автоматические регуляторы, монтируются на концевых участках схемы (узлы соединений на стояках, отводящие ветки) в точках подключения к возвратной линии.

Если технически изменить конфигурацию автоматического регулятора (поменять местами кран слива и пробку), установка приборов возможна и на линиях подачи теплоносителя.

С помощью автоматических регуляторов расхода осуществляется увязывание циркуляционных колец. При этом определяются потери давления ∆Рс на концевых участках (стояки, приборные ветки). Остаточные потери давления в границах циркуляционного кольца распределяют между общими участками трубопроводов (∆Рмр) и общим регулятором расхода (∆Рр).

Значение временной настройки общего регулятора выбирается по представленным в технической документации графикам, с учётом ∆Рмр концевых участков. Рассчитывают потери давления на концевых участках формулой:

∆Рс=∆Рпп — ∆Рмр — ∆Рр

Здесь: ∆Рр – расчётное значение; ∆Рпп – заданный перепад давлений; ∆Рмр – потери Рраб на участках трубопроводов; ∆Рр – потери Рраб на общем РВ.

Настройку автоматического регулятора основного циркуляционного кольца (при условии изначально не заданного перепада давлений) осуществляют с учётом установки минимально возможного значения из диапазона настройки в технической документации прибора. Качество управляемости потоков автоматикой общего регулятора контролируют по разности потерь давления на каждом отдельном регуляторе стояка или приборной ветки.

Применение и экономическое обоснование

Отсутствие требований к температуре охлаждённого теплоносителя является отправной точкой для проектирования однотрубных отопительных систем на терморегуляторах с установкой ТР на подводящих линиях радиаторов. При этом обязательным является оснащение теплового пункта автоматической регулировкой.

Терморегулятор на подаче
Терморегулятор, установленный на линии, подающей теплоноситель в радиатор отопления. Для монтажа использовались металлические фитинги, которые удобны для работы с трубами из полипропилена

Схемные решения, где отсутствуют терморегулирующие приборы на подводящих линиях радиаторов, также используются на практике. Но применение подобных схем обусловлено несколько иными приоритетами обеспечения микроклимата.

Обычно однотрубные схемы, где отсутствует автоматическое регулирование, применяют для групп помещений, спроектированных с учётом компенсации тепловых потерь (50% и более) за счёт дополнительных устройств (приточная вентиляция, кондиционирование, электрический подогрев).

Также устройство однотрубных систем встречается в проектах, где нормативами допускается температура теплоносителя, превышающая граничное значение рабочего диапазона терморегулятора. Проекты многоквартирных домов, где эксплуатация системы отопления завязана с учётом потребляемого тепла посредством счётчиков, обычно выстраивается по периметральной однотрубной схеме.

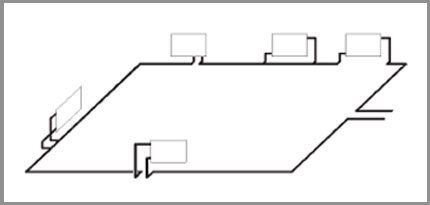

Периметральная схема
Периметральная однотрубная схема – своего рода «классика жанра», которую часто применяют в практике муниципального и частного домостроения. Считается простой и экономичной для разных условий

Экономическому обоснованию для реализации такой схемы подлежит расположение магистральных стояков в разных точках конструкции. Основными критериями расчёта служит стоимость двух главных материалов:

  1. Металлических (пластиковых) труб.
  2. Металлических (пластиковых) фитингов.

Согласно практическим примерам реализации периметральной однотрубной системы, увеличение Dу проходного сечения трубопроводов в два раза сопровождается увеличением расходов на закупку труб в 2-3 раза. А расходы по фитингам возрастают до 10-ти кратного размера в зависимости от того, из какого материала изготовлены фитинги.

Расчётные основы для монтажа

Монтаж однотрубной схемы, с точки зрения расположения рабочих элементов, практически не отличается от устройства тех же двухтрубных систем. Магистральные стояки, как правило, размещаются за пределами жилых помещений. Правилами СНиП рекомендуется вести прокладку стояков внутри специальных шахт или желобов. Квартирная ветка традиционно выстраивается по периметру.

Стояк системы отопления в штрабе
Пример размещения трубопроводов системы отопления в специально пробитых штрабах. Этот вариант устройства часто применяется в современном строительстве

Прокладка трубопроводов осуществляется на высоте 70-100 мм от верхней границы напольного плинтуса. Или монтаж делают под декоративным плинтусом высотой 100 мм и более, шириной до 40 мм. Современным производством выпускаются такие специализированные накладки под монтаж сантехнических или электрических коммуникаций.

Обвязка радиаторов выполняется схемой «сверху-вниз» с подводом труб на одной стороне или по обеим сторонам. Расположение терморегуляторов «по конкретной стороне» не критичное, но если монтаж прибора отопления выполняется рядом с балконной дверью, установку ТР выполняют обязательно на дальней от двери стороне.

Прокладка труб за плинтусом видится преимущественной с декоративной точки зрения, но заставляет вспомнить о недостатках, когда дело касается прохождения участков, где есть внутрикомнатные дверные проёмы.

Трубы отопления за плинтусом
Трубопроводы, уложенные под декоративным плинтусом. Можно сказать, классическое решение для однотрубных систем, внедряемых в новостройках разного класса

Соединение отопительных приборов (радиаторов) с однотрубными стояками выполняется по схемам, допускающим незначительное линейное удлинение труб или по схемам с компенсацией удлинения труб в результате температурных перепадов. Третий вариант схемных решений, где предполагается использование трёхходового регулятора, не рекомендуется по соображениям экономии.

Если устройство системы предусматривает прокладку стояков, скрытых в штробах стен, рекомендуется использовать в качестве присоединительной арматуры угловые терморегуляторы типа RTD-G и запорные вентили подобные приборам из серии RLV.

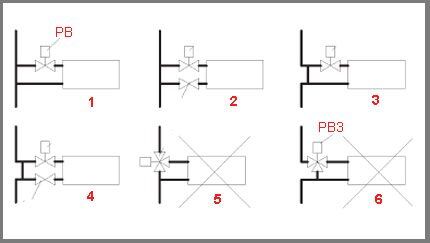

Схема соединений в однотрубной системе
Варианты подключения: 1,2 – для систем, допускающих линейное расширение труб; 3,4 – для систем, рассчитанных под использование дополнительных источников тепла; 5,6 – решения на трёхходовых клапанах считаются невыгодными

Диаметр трубного ответвления к приборам отопления рассчитывается по формуле:

D >= 0.7√V

где: 0,7 – коэффициент, V – внутренний объём радиатора.

Ответвление выполняется с некоторым уклоном (не менее 5%) в направлении свободного выхода теплоносителя.

Выбор основного циркуляционного кольца

Если проектное решение предполагает устройство системы отопления на основе нескольких циркуляционных колец, необходим выбор основного циркуляционного кольца. Выбор теоретически (и практически) должен выполняться по максимальному значению теплопередачи наиболее удалённого радиатора.

Этот параметр в какой-то степени влияет на оценку гидравлической нагрузки в целом, приходящейся на циркуляционное кольцо.

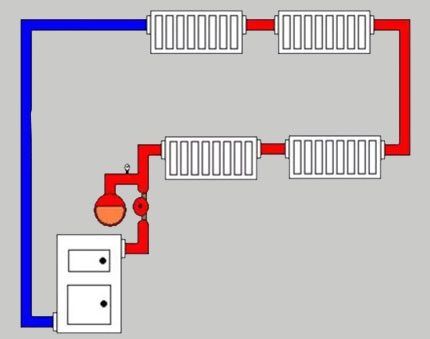

Циркуляционное кольцо
Циркуляционное кольцо в образе структурной схемы. Для разных вариантов проектирования таких колец может быть несколько. При этом только одно кольцо является основным

Рассчитывается теплопередача отдалённого прибора формулой:

Атп = Qв / Qоп + ΣQоп

Где: Атп – расчётная теплопередача удалённого прибора; Qв – необходимая теплопередача удалённого прибора; Qоп – теплопередача от радиаторов в помещение;  ΣQоп – сумма необходимой теплопередачи всех приборов системы.

При этом параметр суммы необходимой теплопередачи может состоять из суммы значений приборов, призванных обслуживать здание в целом или только часть здания. Например, при расчёте тепла отдельно для помещений, охватываемых одним отдельным стояком или отдельно взятых площадей, обслуживаемых приборной веткой.

А вообще расчётная теплопередача любого иного отопительного радиатора, установленного в системе, рассчитывается немного другой формулой:

Атп = Qоп / Qпом

Qоп – необходимая тепловая передача для отдельного радиатора; Qпом – тепловая потребность для конкретного помещения, где используется однотрубная схема.

Практический пример расчёта

Для жилого дома требуется однотрубная система с управлением от терморегулятора.

Значение номинальной пропускной способности прибора на максимальной границе настройки составляет 0,6 м3/ч/бар (к1). Максимально возможная характеристика пропускной способности для этого значения настройки – 0,9 м3/ч/бар (к2). Максимально возможный перепад давления ТР (при уровне шума 30дБ) – не более 27 кПа (ΔР1). Напор насоса 25 кПа (ΔР2) Рабочее давление для системы отопления – 20 кПа(ΔР).

Нужно определить диапазон потерь давления для ТР (ΔР1).

Значение внутренней теплопередачи рассчитывают формулой:

Атр = 1 – к1/к2 (1 – 06/09) = 0,56

Отсюда вычисляется требуемый диапазон потерь давления на ТР:

ΔР1 = ΔР * Атр (20 * 0,56…1) = 11,2…20 кПа

Если самостоятельные расчеты приводят к неожиданным результатам, лучше обратиться к специалистам или для проверки воспользоваться компьютерным калькулятором.

Выводы и полезное видео по теме

Подробный разбор расчетов с помощью компьютерной программы с пояснениями по монтажу и улучшению функциональности системы:

Следует отметить, что полномасштабный расчёт даже самых простых решений сопровождается массой вычисляемых параметров. Конечно же, вычислять всё без исключения справедливо при условии организации конструкции отопления, близкой к идеальной структуре. Однако в реальности ничего идеального нет.

Поэтому зачастую полагаются на расчёты как таковые, а также на практические примеры и на результаты работы этих примеров. Особо популярен такой подход для частного домостроения.
