Установка насоса на отопление: как правильно установить насосное оборудование

Циркуляционный насос увеличивает эффективность функционирования автономной отопительной системы, позволяет на 100% использовать все обогревательные контуры.

Профессиональная установка насоса на отопление гарантирует высокую производительность, понижает шумность работы и позволяет снизить затраты на обслуживание и ремонт.

Назначение насоса на отопление

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

Циркуляционный насос в отопительной сети
С появлением циркуляционных насосов расширилось количество схемных решений. Появилась возможность прокладывать протяженные магистрали различной сложности, при этом зависимость от уклона практически исчезла

Благодаря увеличению скорости движения теплоносителя в трубопроводе тепловая энергия быстрее поступает к радиаторам отопления, соответственно, быстрее происходит прогрев помещений. Нагрузка на котел уменьшилась, потому что нагрев воды стал производиться также быстрее.

Исчезла необходимость в установке громоздких и неудобных трубопроводов большого диаметра, контуры стало легче маскировать под напольным покрытием или заглублять в стены.

Отопительный насос с системой теплый пол
Появилась возможность на любом этаже частного дома монтировать систему «теплый пол», которая эффективно действует только при определенном давлении в сети

Главным недостатком насосов для систем отопления считается их зависимость от электричества. Если питание подается с перебоями или существует риск полного отключения электроэнергии на какой-то период, необходима установка резервного электрогенератора или хотя бы бесперебойника.

Остальные минусы касаются конструкций и функционала приборов разных видов. Например, моноблочные агрегаты и устройства с сухим ротором более шумные и требуют постоянного обслуживания, а насос с мокрым ротором требователен к качеству теплоносителя и имеет ограничение по напору.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором. Для частных домов подходит вариант «мокрого» типа. Он компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью: максимальный КПД современных моделей достигает 52-54%.

Насос для отопления
Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Агрегаты с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

  • напор, который покрывает потери гидравлики в контуре;
  • производительность – объем воды или подача за определенный временной интервал;
  • рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
  • мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Необходимое количество насосов
Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Расширительный бак в системе отопления
Обязательный элемент системы – расширительный бак, компенсирующий изменения объема теплоносителя при нагревании/охлаждении. Его место в системе закрытого типа – на обратке, перед циркуляционным насосом

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Разбор технологии установки

Сам процесс установки происходит быстро, так для крепления корпуса необходимо закрепить две накидные гайки. Это очень удобно для дальнейшего техобслуживания и ремонтных работ. Но перед монтажом необходимо правильно выбрать место установки, иначе насос либо будет работать с перебоями, либо в скором времени выйдет из строя.

Схемы врезки насоса в сеть

Выбирая одну из схем, необходимо учесть тип отопительной системы, модель котла и удобство обслуживания. Первый вариант наиболее распространенный: насос монтируют на «обратке», по которой остывший теплоноситель возвращается в котел. Теплая вода не так агрессивно воздействует на детали прибора, поэтому он служит дольше.

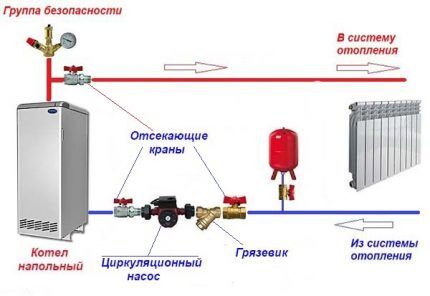

Монтаж насоса на обратке
Удачное место для монтажа – между мембранным баком и отопительным котлом. Эта схема универсальна, она одинаково хороша для открытой и закрытой системы, а также для подключения приборов коллекторным способом

Второй вариант используют, если возможности установить насос на «обратке» по каким-то причинам нет. Тогда его фиксируют в начале контура, на подаче, но не возле котла, а после группы безопасности.

Современные аппараты легко выдерживают высокую температуру, однако до сих пор встречаются специалисты, отвергающие подобную схему.

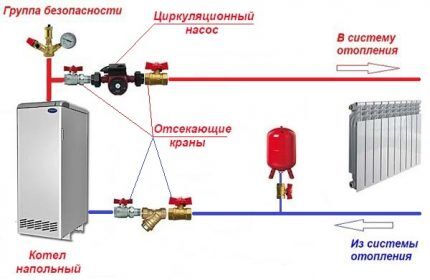

Схема установки насоса на подаче
Отсекающие краны являются сопутствующими элементами и требуются для быстрого обслуживания. Чтобы снять циркуляционный насос, необходимо открутить краны, находящиеся по обе стороны от корпуса

Существует такой вариант отопительной сети, как открытая система с расширительным баком, установленным в самой высокой точке контура.

Если установить циркуляционный насос, то появится возможность эксплуатировать ее в двух режимах: естественном и принудительном. Естественная циркуляция пригодится, если возникнут перебои с электричеством.

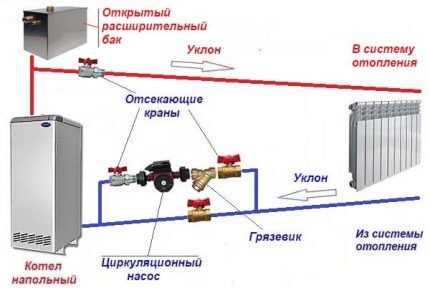

Монтаж насоса в открытой системе
Чтобы можно было переключать систему из одного режима в другой, циркуляционный прибор устанавливают не на трубе, а на байпасе – специальном отводе. При включении насоса трубу перекрывают краном

Последняя схема относится только к сетям с твердотопливным котлом. Насос на подаче не устанавливают из-за опасности взрыва. Дело в том, что у котлов на твердом топливе нельзя быстро остановить процесс нагрева, вследствие чего происходит закипание воды.

Кипяток с паром попадает внутрь насоса, он снижает производительность, охлажденная вода в контуре не успевает поступать обратно в котел в необходимом количестве – и он раскаляется еще больше. Результатом перегрева и становится взрыв.

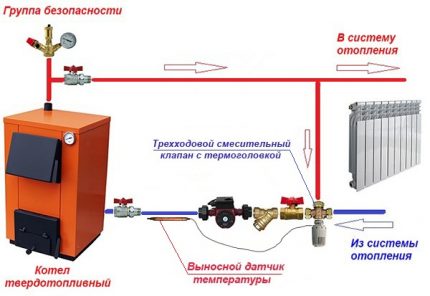

Установка насоса в сеть с твердотопливным котлом
Дополнительным элементом сети становится термосмесительный клапан. Он служит для переключения циркуляции теплоносителя с малого круга (с байпасом) на большой

Если в разогревающийся котел запустить охлажденную воду из контура, выпадет конденсат. Чтобы этого не произошло, вода сначала разогревается в малом контуре до +55 ºС, а затем термостатический клапан производит плавное переключение на большой контур.

В результате холодная вода смешивается с уже разогретой и «температурного шока» для котла не происходит.

Как производится трубопроводная обвязка

Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.

Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.

Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева, то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.

Как правильно установить насос

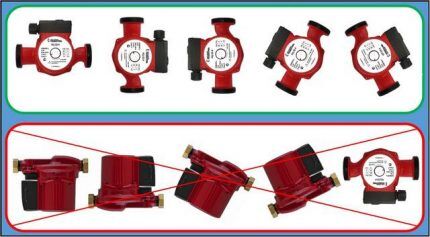

Правильные (вверху) и неправильные (внизу) варианты монтажа насоса. Если выбрать неверное положение и сместить ось ротора с горизонтали, может произойти завоздушивание или перегрев

Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.

Необходим и обратный клапан из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.

Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.

Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.

Манометр для циркуляционного насоса
С помощью штуцера на небольшом расстоянии от насоса устанавливают манометр, иногда – два одинаковых устройства с обеих сторон. С их помощью контролируют правильность работы циркуляционного агрегата

После монтажа всех приборов происходит подключение насоса к питанию. Большая ошибка – использовать обыкновенную розетку без заземления. Это нарушение техники безопасности и в момент аварии может стоить жизни.

Существуют более разумные способы электропитания:

  • через бесперебойник (ИБП);
  • чрез дифференциальный автомат защиты;
  • путем подключения к автоматике котла.

Всего проще использовать автомат защиты: потребуется сам выключатель на 8 А, контакты, провода. Но для практического применения очень удобно решение с термостатом.

Схема подключения с термостатом

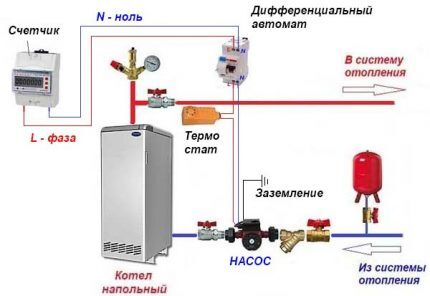

Схема подключения с термостатом. Когда температура теплоносителя в сети падает ниже определенного показателя, термостат срабатывает и отключает электропитание

Если запланирована установка ИБП, то можно организовать подключение бесперебойника и к насосу, и к котлу одновременно.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

Схема обвязки на байпасе
Обвязка на байпасе:1 – ЦН; 2 – «американки»; 3 – фильтр; 4 – краны отключения; 5 – основная труба, «обратка» или подача; 6 – кран, перенаправляющий теплоноситель в байпас

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

  • набор рожковых или разводных ключей для сборки;
  • плоскогубцы:
  • льняная нить или пакля;
  • герметик «Unipak».

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить. Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий.

Порядок действий:

  1. Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы. Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.
  2. Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.
  3. Примерка петли байпаса. Отмечают места варки узлов в трубу.
  4. Сварка, которую следует доверить квалифицированному сварщику.
  5. Сборка нижнего узла — на «обратке».
  6. Подключение насоса к электропитанию.

В качестве примера — монтаж насоса GRUNDFOS.

Обслуживание установленного насоса проводится в рабочем режиме. Необходимо чаще чистить фильтр и проверять показания манометра. Если значения не соответствуют норме, аппарат необходимо снять и отрегулировать. Лучше это делать в специализированной мастерской.

Выводы и полезное видео по теме

Теоретические знания быстрее усваиваются в сопровождении интересного видео, раскрывающего последовательность и особенности работ по монтажу приборов.

Как установить насос на вертикальную трубу без байпаса:

Видеообзор насоса WILO – комплектация и установка:

Практика показывает, что продвинутые любители домашнего благоустройства справляются с монтажом циркуляционного насоса самостоятельно. Однако при возникновении затруднений лучше обратиться к специалистам: только квалифицированные мастера знают, как правильно обвязать и установить насос на отопление, соблюдая все нюансы выбранной схемы.
