Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления

Самотечные системы теплоснабжения полноценно функционируют только в одноэтажных частных домах площадью до 100 кв. м. Если же необходимо обогреть многоквартирное здание или просторный особняк, то без системы с принудительной циркуляцией не обойтись.

Лучшее решение – подбор циркуляционного насоса и монтаж в отопительный контур.

Зачем в системе теплоснабжения нужен насос?

Циркуляционные насосы — гидравлическое оборудование, которое обеспечивает принудительное передвижение нагретого теплоносителя по замкнутому контуру. Такие приборы способствуют равномерному и быстрому прогреву всей системы.

Циркуляционные помпы устанавливают:

  • с целью повысить энергоэффективность котельного оборудования;
  • в случаях, когда нет возможности обеспечить естественную циркуляцию жидкого вещества;
  • при отсутствии вмонтированного насосного агрегата в теплогенераторе;
  • для отопительных систем с двухтрубной схемой, позволяющих регулировать параметры каждого отдельного радиатора;
  • чтобы преодолеть инерционность автономных систем с естественной циркуляцией жидкости, применяемой для переноса тепловой энергии.

Теплоноситель должен перемещаться по замкнутому контуру трубопровода отопительной системы с определённой скоростью, чтобы обеспечить передачу тепла радиаторам.

Естественная циркуляция не всегда справляется с этим заданием и в результате отопительное оборудование не нагревается или нагревается неравномерно.

Насос в системе отопления
Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

Поэтому в системах теплоснабжения устанавливают циркуляционные насосы. Такие приборы обеспечивают транспортировку теплоносителя по сети с большой скоростью, сводя к минимуму нагрузку на котёл. При возвращении к нагревательному элементу вода остаётся тёплой, а значит на подогрев потребуется меньше энергии.

Конструкция и принцип работы насоса

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором. На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

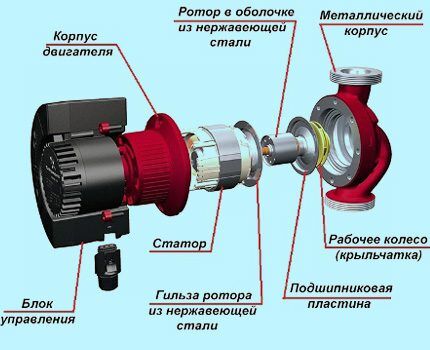

Строение циркуляционного насоса
Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов. Под стенками корпуса скрытый ротор с закреплённой крыльчаткой

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

Виды и преимущества циркуляционных помп

По конструкционным особенностям насосы для принудительной циркуляции делят на перекачивающие агрегаты с мокрым ротором и высокопроизводительные устройства с сухим ротором.

Ротор и крыльчатка помп «мокрого» типа находятся в прямом контакте с рабочей жидкостью, которая одновременно выполняет две важнейшие функции: роль смазки и охлаждение прибора. Ротор и статор в таких помпах разделены специальным сосудом, отвечающим за герметичность элементов электрического двигателя под напряжением.

Циркуляционные насосы «мокрого» типа оснащены ступенчатым регулятором скорости. Это позволяет подобрать оптимальный режим работы, а значит и контролировать расход электроэнергии.

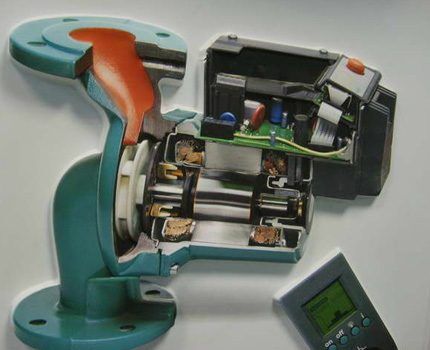

Внутреннее устройство насоса
Ротор электромотора и рабочее колесо в насосах находятся в перекачиваемой воде, которая увлажняет опорные элементы и постоянно охлаждает двигатель

Агрегаты с мокрым ротором имеют модульную конструкцию. Подбираются отдельные модули в зависимости от требуемого напора и производительности. Сборная конструкция значительно упрощает ремонт насоса, поскольку вышедший из строя модуль можно легко и быстро заменить новым.

Циркуляционные помпы такого типа задействуют в небольших отопительных системах. Они функционируют практически бесшумно, а потому отлично подходят для установки в жилых помещениях.

Электродвигатель насосов с мокрым ротором не нуждается в дополнительном охлаждении, так как постоянно контактирует с водой. Внутри помпы находится небольшое количество рабочих деталей, что сводит к минимуму необходимость частого технического обслуживания.

Основные преимущества использования помп «мокрого» типа:

  • низкий уровень создаваемого шума;
  • небольшие габаритные размеры и маленький вес;
  • минимальное потребление электричества;
  • простая настройка параметров, техобслуживание и ремонт;
  • длительный срок эксплуатации.

У агрегатов с мокрым ротором есть и недостатки. Они очень чувствительны к качеству рабочей жидкости. Наличие в воде мелкодисперсных абразивных частиц приводит к ускоренному износу гидравлической части насоса.

Кроме того, КПД таких циркуляционных помп не превышает 55%. Однако этого показателя вполне достаточно для трубопроводов небольшой протяжённости, а потому насосы, которые напрямую контактируют с водой, часто применяют в индивидуальных системах теплоснабжения.

Для безаварийного функционирования агрегатов «мокрого» типа нужно, чтобы их монтаж был выполнен правильно. Главное требование – строго горизонтальная пространственная ориентация вала. Лишь при такой конфигурации обеспечивается полноценная смазка подшипников жидкостью.

Грамотный монтаж циркуляционной помпы
Грамотный монтаж циркуляционной помпы – залог стабильной работы отопительной системы в течение всего срока эксплуатации

Насосы с сухим ротором успешно используются для перекачки больших объёмов теплоносителя в крупных установках. Роторный узел таких устройств не контактирует с водой.

Корпусную часть циркуляционных помп «сухого» типа изготовляют из прочного чугуна или оцинкованной стали. Поверхность покрывают специальными защитными составами, чтобы предотвратить коррозийные явления.

Агрегаты с сухим ротором подходят для коллективного использования в жилых многоэтажных зданиях, развлекательных центрах и офисах, на промышленных объектах.

Насос с сухим ротором
Конструкция насосов «сухого» типа обеспечивает повышенную мощность. Такие модели помп способны создавать большое давление в отопительных контурах

Между электрическим двигателем и насосной частью помпы есть специальный скользящий уплотнитель (2 защитные кольца), который изолирует базовые функциональные элементы от попадания жидкости.

Эти кольца хорошо отполированы и находятся в тесном контакте друг с другом. Одно из них (динамическое) насажено на вращающийся вал. Статическое колесо прочно зафиксировано в корпусе помпы.

Тонкая водяная плёнка надёжно герметизирует соединение защитных колец за счёт различий в показателях давления в контуре и внешней среде.

Для изготовления уплотнительных колец используют уголь, полученный методом масляной агломерации. В некоторых модификациях насосов, предназначенных для применения в экстремальных условиях, установлены металлические/керамические защитные кольца.

КПД устройств с сухим ротором достигает 85%. Это отличный показатель в сравнении с насосами «мокрого» типа. Однако «сухие» агрегаты производят много шума из-за охлаждающего вентилятора, а потому их монтируют в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционные насосы «сухого» типа бывают 3-х видов:

  • моноблочные;
  • консольные;
  • «In-line».

Моноблочные принадлежат к разряду низконапорных агрегатов. Электродвигатель и насос в таких устройствах смонтированы в одном блоке. Они отличаются простотой в эксплуатации и обслуживании. Подходят для использования в коммунальных учреждениях и многоквартирных домах.

Консольные насосные устройства собираются на единой основе, при этом оси насоса и двигателя находятся на одной линии. Всасывающий патрубок расположен на внешней части улитки, нагнетательный – в противоположной стороне на корпусе.

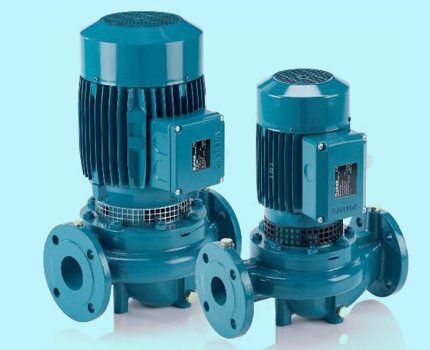

Насос типа In-line
Если консольные агрегаты устанавливают на производственных предприятиях, а также в городских системах водоснабжения, то насосы типа In-line – прямо на магистрали трубопровода

Насосы типа «In-line» монтируют непосредственно на магистрали трубопровода. Всасывающий входной и напорный выходной патрубки расположены на одной линии, предусмотрен автоматический механизм компенсации выработки уплотнительных колец.

Преимущества использования циркуляционных помп с сухим ротором:

  • высокая производительность;
  • энергоэффективность;
  • невысокие требования к качеству энергоносителя (перекачиваемая жидкость может содержать нейтральные примеси);
  • простой ремонт и замена запчастей.

Кроме того, сегодня производители отопительного оборудования предлагают потенциальным покупателям сдвоенные модели насосов. Такие приборы применяются для резервирования мощности и дополнительной подстраховки в аварийных ситуациях.

Двигатели сдвоенного насоса могут функционировать вместе или отдельно. При поломке одной помпы второе устройство продолжает нормально работать, обеспечивая бесперебойное функционирование котла.

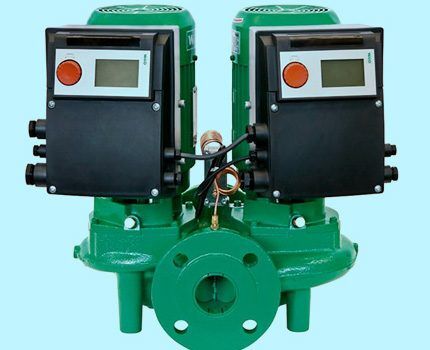

Сдвоенные циркуляционные помпы
Надежную и безотказную работу системы теплоснабжения обеспечат сдвоенные циркуляционные помпы, у которых два рабочих колеса подключены параллельно

При правильной эксплуатации срок службы циркуляционного насоса составляет не меньше 10 лет.

Как правильно выбрать насосное оборудование?

Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат.

Этот параметр определяется из условий максимальной загружённости. Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.

Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110 градусов по шкале Цельсия.

Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме.

Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.

Правильный монтаж циркуляционного насоса
Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре

Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 метров, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.

При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу.

Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.

Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают термостатические клапаны. При повышении температуры они перекрываются, в трубах увеличивается давление.

В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.

Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.

Компактные габаритные размеры насоса
Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления

Стоит отметить и дополнительные функциональные возможности насосов, а именно:

  • плавная регулировка;
  • контроль скоростей;
  • автоматический режим работы;
  • встроенный информативный дисплей.

Самые простые модели циркуляционных помп – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.

Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.

Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.

Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д

Полезное видео по теме

Правила выбора циркуляционного оборудования в видео:

Тонкости расчета напора и производительности в видео ролике:

Видео об устройстве, принципе работы и установке циркуляционного насоса:

Современная система теплоснабжения со встроенной помпой для принудительной циркуляции позволяет в считанные минуты после запуска теплогенератора обогреть жилые помещения. Рациональный подбор циркуляционного насоса и качественный монтаж значительно повышают эффективность использования котельного оборудования за счёт экономии энергетических ресурсов примерно на 30-35%.
