Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

Для отопления небольших бытовых помещений и частных домов обычно используют проверенный временем автономный водяной контур. Если естественное движение жидкости на нужной скорости невозможно, то в систему добавляют циркуляционный насос. Среди множества моделей необходимо выбрать подходящее по техническим параметрам устройство, к тому же отличающееся надежностью и желательно адекватной ценой.

Рейтинг лучших бытовых моделей

Приведенный ниже рейтинг бытовых насосов для отопления включает в себя устройства в ценовом диапазоне от 2 до 17 тыс. руб. Все представленные модели имеют 3 ступени скорости, стандартную установочную длину 180 мм и ограничение по рабочему давлению в 10 бар.

1 место – Grundfos Alpha2 25-60 180

Одна из новых моделей известной датской компании, отлично зарекомендовавшая себя при эксплуатации в реальных условиях.

Технические характеристики:

  • напор при максимальном режиме: 6 м;
  • расход: до 2,8 м3/ч;
  • диаметр резьбы: 1 1/2″;
  • заявленный шум: 43 дБ.

Среди достоинств модели отмечают уже привычную для продукции компании надежность, низкий уровень шума и экономичность. Поэтому он может быть установлен в жилой комнате.

Также помимо классического ручного регулирования мощности прибор снабжен интеллектуальной системой AutoAdapt для автоматической настройки параметров под условия системы отопления. Это позволяет быстро отреагировать, например, на подключение или отключение элемента контура и изменить скорость подачи теплоносителя.

Присутствует множество дополнительных опций, таких как ночной и летний режимы.

Единственным минусом этой модели считают относительно высокую цену для насосов с такими характеристиками. Однако, учитывая длительный срок беспроблемной службы и 5-и летнюю гарантию производителя, переплата не кажется необоснованной.

Более новое поколение Alpha3 выпущено недавно и пока сложно дать оценку надежности оборудования этой линейки.

2 место – Wilo Star-RS 25/4 180

Надежные и популярные насосы известного немецкого производителя также отличается качественной сборкой и практической бесшумностью.

Технические характеристики:

  • напор при максимальном режиме: 4 м;
  • расход: до 3,0 м3/ч;
  • диаметр резьбы: 1 1/2″;
  • заявленный шум: 44 дБ.

Эту модель выпускают уже более 10 лет. За столь длительный период эксплуатации стало понятно, что это одно из самых надежных устройств на рынке.

Отличается качеством сборки и простотой установки. Есть весьма удачное решение, упрощающее электромонтаж: 4 положения клеммной коробки и съемный кабель.

3 место – Grundfos UPS 32-80 180

Не очень новая, но хорошо зарекомендовавшая себя достаточно мощная модель для бытового насоса.

Технические характеристики:

  • напор при максимальном режиме: 8 м;
  • расход до: 11,0 м3/ч;
  • диаметр резьбы: 2″;
  • заявленный шум: 43 дБ.

Отличается тихой работой и долговечностью. Пользователи отмечают ее устойчивость к экстремальным ситуациям, таким как пониженное напряжение или остановка потока теплоносителя.

В отличие от многих дешевых аналогов, точно соответствует заявленным характеристикам по напору.

4 место – Джилекс Циркуль 32-60

Российская модель с популярными у пользователей параметрами и достаточно низкой стоимостью по сравнению с конкурентами.

Технические характеристики:

  • напор при максимальном режиме: 6 м;
  • расход: до 3,8 м3/ч;
  • диаметр резьбы: 1 1/4″;
  • заявленный шум: 65 дБ.

Устройство оснащено простой механической системой регулировки скорости потока. Обладает повышенным шумом работы, особенно на третьей (наивысшей) скорости.

5 место – Grundfos UPS 25-40 180

Популярная модель, которую часто используют для одноэтажных строений.

Технические характеристики:

  • напор при максимальном режиме: 4 м;
  • расход: до 2,9 м3/ч;
  • диаметр резьбы: 1 1/2″;
  • заявленный шум: 43 дБ.

Один из наиболее часто покупаемых циркуляционных насосов для отопления. Можно сказать, что эта модель устаревшая, так как ее производство в Сербии идет уже более 15 лет. Отличается механической системой регулировки, простотой и надежностью.

В последнее время продавцы и потребители отмечают возросшее число низкокачественных подделок-клонов. Поэтому при покупке нужно проверить серийный номер изделия по базе, размещенной на официальном сайте компании.

6 место – Wilo Top-S 25/10 DM

Самый мощный насос, среди представленных в рейтинге моделей.

Технические характеристики:

  • напор при максимальном режиме: 10 м;
  • расход: до 11,2 м3/ч;
  • диаметр резьбы: 1 1/2″;
  • заявленный шум: 45 дБ.

Обычно его используют при необходимости отопления больших по площади двухэтажных помещений. Обладает хорошей надежностью, большим ресурсом и очень низким для такого мощного прибора уровнем шума.

7 место – Wilo Star-RS 25/2

Самый слабый по мощности и наиболее экономичный прибор этого рейтинга.

Технические характеристики:

  • напор при максимальном режиме: 2 м;
  • расход: до 2,2 м3/ч;
  • диаметр резьбы: 1 1/2″;
  • заявленный шум: 44 дБ.

Его часто используют для коротких и несложных по геометрии контуров одноэтажных зданий. Отличается надежностью, низким шумом и экономичностью.

К минусам можно отнести большую стоимость для такого маломощного прибора, особенно по сравнению с устройствами, произведенными в России или Китае.

8 место – Wester WCP 25-60G (вариант 180 мм)

Очень недорогой для заявленных характеристик насос китайского производства.

Технические характеристики:

  • напор при максимальном режиме: 6 м;
  • расход: до 2,7 м3/ч;
  • диаметр резьбы: 1″;
  • заявленный шум: 56 дБ.

Насос обладает стандартными параметрами электропотребления. Уровень шума на первой и второй скорости достаточно низкий, а на третьей – значительный. Поэтому лучше не располагать его возле спальных комнат.

9 место – Джилекс Циркуль 32-40

Недорогой российский насос со стандартными и пользующимися популярностью параметрами.

Технические характеристики:

  • напор при максимальном режиме: 4 м;
  • расход: до 3 м3/ч;
  • диаметр резьбы: 1 1/4″;
  • заявленный шум: 65 дБ.

Типичный самый обыкновенный насос с механической регулировкой мощности без каких-либо значимых плюсов или минусов. Пользователи отмечают шум на самой высокой третьей скорости.

10 место – Leberg GRS 25/4 180

Циркуляционная модель китайского производства под норвежским брендом.

Технические характеристики:

  • напор при максимальном режиме: 4 м;
  • расход: до 3 м3/ч;
  • диаметр резьбы: 1 1/2″;
  • заявленный шум: 52 дБ.

Достаточно качественная модель с керамическим валом. Фирма-производитель не очень известна, что в совокупности с изготовлением насоса в Китае обусловило его низкую цену.

Основные критерии выбора насоса

Чтобы циркуляционный насос можно было использовать для отопления частного дома, нужно в первую очередь определиться с необходимыми значениями его основных показателей. И только затем уже выбирать производителя и модель по таким параметрам, как бренд, качество и цена.

Максимальный напор и расход

У каждого насоса существует две главные характеристики:

  • максимальный напор: на сколько метров агрегат сможет поднять столб воды;
  • максимальный расход: сколько кубометров в час пропустит насос при условии полностью горизонтального контура без сопротивления.

Эти две величины являются «идеальными», недостижимыми в реальных условиях. Они служат крайними точками в кривой зависимости напора от расхода. Эта функция в графическом виде для разных режимов работы насоса есть в руководстве пользователя.

Для контура, по которому протекает теплоноситель, по сложным формулам составляют кривую зависимости между расходом воды и потерей напора по причине гидравлического сопротивления элементов сети.

Место пересечения этих двух кривых называют «рабочей точкой насоса». Она покажет расход теплоносителя, который обеспечит этот аппарат для конкретной гидравлической системы. Зная эту величину и сечение труб, можно рассчитать скорость движения воды по ним. Оптимальное значение находится в диапазоне от 0,3 до 0,7 м/с.

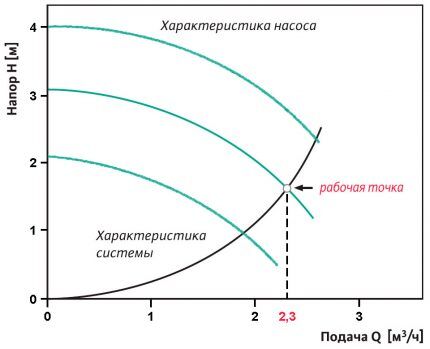

Расчет рабочей точки насоса
Расчетный расход теплоносителя при работе насоса на втором режиме будет равен 2.3 м3/ч. При диаметре труб 1,5 дюйма скорость протекания по ним будет 0,56 м/с. Рассматриваемая модель подходит для этой отопительной системы

Желательно, чтобы по расчетам достаточным было бы функционирование насоса на второй (средней) скорости. Это обусловлено следующими причинами:

  • Погрешность в вычислениях. Реальные значения сопротивления отопительного контура могут отличаться от расчетных. В этом случае для достижения нормальной скорости, возможно, потребуется переключить режим на более или менее мощный.
  • Вероятность добавления новых элементов, таких как радиаторы, устройства контроля и т.д. В этом случае возрастет сопротивление, что приведет к уменьшению скорости потока. Для решения этой проблемы может понадобиться переключение на третью скорость.
  • Повышенный износ оборудования при максимальной нагрузке. Работа на средней мощности значительно продляет срок безаварийной эксплуатации механических устройств. Это правило относится и к насосам.

Сейчас современные устройства для принудительной циркуляции оснащают автоматизированными системами поддержания оптимальных параметров работы. С их использованием стало гораздо проще добиться нужной температуры в помещениях.

Другие важные характеристики

Насос необходимо подбирать, учитывая параметр «диаметр резьбы». Он должен соответствовать внутреннему размеру труб отопления.

Накидные гайки в комплекте к насосу
Для подсоединения насоса к трубам отопительного контура используют специальные накидные гайки, которые обычно идут в комплекте с оборудованием

Еще одним важным параметром является шум от работы прибора. Так как часто стоит задача выбрать тихий циркуляционный насос для системы отопления жилых помещений, то этот показатель практически все производители указывают наряду с техническими данными.

Чтобы не ошибиться в предназначении насоса, необходимо обратить внимание на диапазон допустимых температур, который определен для перекачиваемой жидкости. Верхний предел должен быть не менее 110 градусов, так как закипание воды в замкнутой системе происходит приблизительно при такой температуре.

Если нижнее значение меньше нуля градусов, то допустимо включать насос при отрицательной температуре циркулирующего в системе антифриза. При замерзшей воде, даже в случае сохранившего свою целостность контура, производить пуск прибора нельзя. Сначала нужно будет разморозить систему.

Нюансы монтажа оборудования

Бытовые устройства для принудительной циркуляции воды потребляют не очень много электричества – обычные насосы требуют до 200 Вт, а вот мощные, с максимальным напором более 10 м, могут забирать более 1 кВт энергии. Поэтому их вклад в общую силу тока цепи нужно учитывать. При этом необходимо помнить, что у таких приборов номинальная мощность превышает активную (потребляемую).

Также крупные насосы могут работать от 380 В. Но обычно они отапливают значительные площади, к которым подведены трехфазные электролинии и проблем с их подключением не возникает.

Насос для трехфазного подключения
Если у насоса максимальная высота напора составляет или превышает 8 метров, то необходимо не забыть посмотреть тип его подключения к электроснабжению

Так как теплоноситель, проходя по системе, отдает энергию и остывает, то его температура в конце контура ниже, чем в начале. Поэтому лучше интегрировать насос в трубы ближе к входу в теплообменник, т.е. на «обратку». Это увеличит срок службы прибора, так как сильно горячая вода хуже для металлических деталей, чем частично остывшая.

Место врезки необходимо выбрать в соответствии с правилами установки оборудования, которые приведены в руководстве по монтажу. Для каждой модели существуют разрешенные варианты ориентации двигателя, которых нужно придерживаться.

Отопительный контур, как правило, проектируют с учетом физических законов, обосновывающих естественную циркуляцию, а внедряемый насос должен «помогать» потоку набрать необходимую скорость. Чтобы не ошибиться с ориентацией прибора, на его корпусе есть стрелка, показывающая направление напора.

Иногда возникают непредвиденные ситуации, связанные с отключением электроэнергии. В этом случае насос станет преградой на пути потока, а резкое замедление скорости или полная его остановка, скорее всего, приведет к закипанию и повреждению системы отопления. Чтобы этого не случилось, в месте врезки насоса организуют обводную трубу.

Конструкция байпаса для отопительного насоса
При отключении электроэнергии необходимо открыть кран на байпасе для пропуска потока. Также такая конструкция позволяет снять насос без слива воды

Еще один способ избежать проблем при отключении электричества – приобрести для насоса резервный источник электропитания. Если мощность устройства невелика и составляет не более 0,5 кВт, то лучшим решением будет комплект из аккумулятора и ИБП со встроенным стабилизатором. При емкости батареи 200 Ач, прибор с мотором на 100 Вт сможет автономно работать около 20 часов.

Для более мощных насосов при необходимости длительного поддержания его работы в условиях отсутствия электричества придется приобретать генератор. Если нужно автоматическое включение резервной системы питания, то он должен поддерживать функцию автозапуска и работать в связке с автоматом выбора резерва.

Выводы и полезное видео по теме

Расчет необходимых характеристик насоса в зависимости от параметров отопительного контура:

Подробная видеоинструкция по сборке байпаса из полипропиленовых труб:

Для любого гидравлического контура можно подобрать насос, который будет способствовать достижению требуемых от системы параметров. В первую очередь необходимо обратить внимание на напорно-расходные характеристики устройства, а затем на другие технические данные: экономичность, шум, надежность и способ подключения.


Комментарии посетителей
  1. Евгений

    Насчет Виловского насоса, занявшего второе место, скажу так. Это просто суперский насос, он у меня стоит больше 10 лет на теплом поле, именно 4-х метровый.
    У него мокрый ротор, что добавляет надежности. Работает очень тихо. Если руку не положишь на корпус, чтоб уловить колебания движка, то не услышать на ухо.
    Однозначно, вещь, ревизию ни разу не делал за все время.
