Полипропиленовые трубы для отопления: виды, критерии выбора, маркировка

Для прокладки коммуникационных систем, необходимых для нагрева воздуха в жилых и служебных помещениях, используются разнообразные материалы. Стоит внимательно рассмотреть один из наиболее востребованных вариантов – полипропиленовые трубы для отопления.

Они кое в чем уступают стальным и металлопластиковым изделиям, но по ряду показателей превосходят их характеристики.

Полипропилен и его свойства

Полипропилен (ПП) – полимер, входящий в группу термопластов, то есть веществ, свойства которых меняются в зависимости от показателей температуры окружающей среды.

При 140о С изделия из этого вида пластика размягчаются, а при 170о С – плавятся. Максимальной температурой для их использования считается 120о С.

Трубопровод из полипропилена
Однако в целях подстраховки изготовители обычно указывают допустимую температуру 90-95о С, поскольку сочетание повышенной температуры (115-120о С) с высоким давлением 6-7 кгс/м2 может представлять опасность

При применении ПП изделий важно учесть, что данный вид пластика обладает ярко выраженным тепловым расширением. При высоких температурах полимерные детали могут значительно расширяться, например, длина трехметровой трубы увеличивается на 3 см.

Преимущества труб из полипропилена

Изготовленные из этого вида полимера изделия обладают множеством достоинств:

  • имеют целостную конструкцию без продольного шва;
  • пластмассовые детали не подвергаются коррозии;
  • имеют легкий вес, облегчающий перевоз и складирование;
  • могут применяться даже при высоком давлении;
  • просты в монтаже, что позволяет собирать конструкции самостоятельно, без привлечения профессионалов;
  • полипропиленовая продукция может эксплуатироваться в течение долгого времени (50 и более лет);
  • стоимость подобных элементов ниже, нежели их аналогов (стальных, металлопластиковых);
  • обладают низким показателям теплопроводности, благодаря чему теплопотери сводятся к минимуму;
  • не замерзают при минусовых температурах;
  • они практически не создают гидравлического сопротивления, что позволяет водному потоку двигаться без шума и вибрации;
  • полипропиленовая продукция считается экологически безопасной, она не выделяет вредных веществ, а вода не приобретает посторонних запахов;
  • подобные элементы отличаются гигиеничностью: полимеры не способствуют развитию одноклеточных растений и микробов;
  • изделия из полипропилена обладают эстетичным внешним видом, они не требуют окраски или другой отделки.

Однако, чтобы воспользоваться всеми этими преимуществами, необходимо правильно подобрать трубы для водоснабжения или отопления.

ГОСТ на пластиковые трубы

Хотя отдельного норматива на полипропиленовые трубы не предусмотрено, касающиеся их качества и характеристики отмечены в едином ГОСТе Р52134-2003. В нем перечислены нормы, касающиеся монтажных элементов (труб и фитингов), выполненных из термопластичных материалов, которые применяются для отопительных коммуникаций и горячего водоснабжения.

Указанные стандарты действуют по отношению к изделиям, выполненным из следующих видов полимеров:

  • полибутен (PB, ПБ);
  • полиэтилен  (PE, ПЭ);
  • хлорированный (PVC-C, ХПВХ) и непластифицированный (PVC-U, НПВХ) поливинилхлорид (ПВХ);
  • сшитый полиэтилен (PE-X, ПЭ-С);
  • полипропилен, полимеры этой же группы (блоксополимер, гомополимер, рандомополимер).

Документ регулирует также размерные характеристики труб, условия использования и всевозможные технические качества, как например, запас прочности, максимальные показатели температуры/давления (они определяют категорию, к которой относится то или иное изделие).

ГОСТ Р 52134-2003, при разработке которого учитывались интернациональные стандарты и требования к термопластиковым трубам, можно использовать для оценки качества полимерных элементов.

Монтаж ПП трубопровода
Нормативы пригодятся также для расчета толщины стенок изделий: зная требуемые условия эксплуатации и срок службы трубы, можно выяснить, какие детали подойдут в том или ином случае

Следует учесть, что ГОСТ Р 52134-2003 ни в коем случае не противоречит ГОСТу 18599 (стандарт изделий из ПЭ) и ГОСТу 51613 (нормативы на ПВХ), а дополняет их.

Трубы ПП используются для различных строительных работ:

  • при обустройстве централизованного отопления;
  • организации котельных установок;
  • прокладки холодного/горячего водоснабжения;
  • устройстве стояков;
  • монтаже «теплого пола».

Помимо этого, подобные элементы могут быть использованы в сельском хозяйстве для конструкций дренажных систем и отведения почвенных вод, а также в промышленности для транспортировки химических веществ, включая агрессивные среды.

Разновидности труб из пропилена

Поскольку изделия из этого вида пластика выпускаются в широком ассортименте существует несколько видов классификаций.

Различная цветовая гамма

В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.

Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).

Цвет труб
При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне)

Единственным исключением является пластиковая продукция радикально черного оттенка. Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета.

Конструкции разного типа

По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

  • однослойные, состоящие из одного слоя пластика;
  • многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.

Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.

Разновидности многослойных труб

Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.

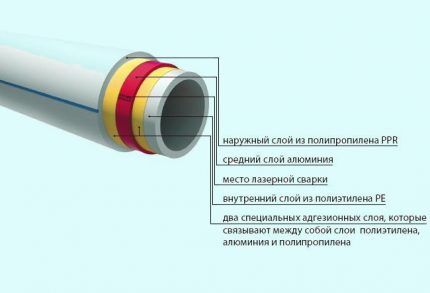

Схематичное устройство армированной трубы
Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки

Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла. Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.

Монтажные элементы, армирование перфорированным алюминиевым листом. Одним из слоев подобных труб является фольга с пробитыми в ней отверстиями. Как и в предыдущем случае, перед применением подобных деталей их следует зачистить.

Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой.

Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.

Детали, армированные стекловолокном. Из этого прочного материала чаще всего изготовляется сердцевина трубы, тогда как ее внутренние и внешние части делаются из полипропилена.

Армированные стекловолокном трубы
Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовки

Армирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.

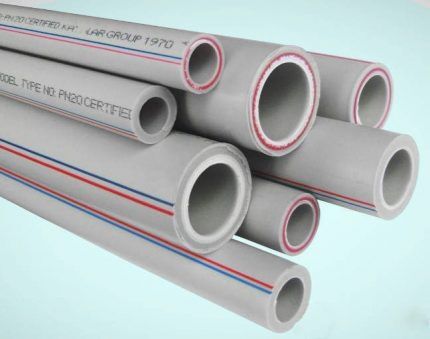

Армированные трубы разных видов
Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид

Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки. Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.

Маркировка изделий из полипропилена

На всех трубах, изготовленных из этого вида пластика, наносится определенная комбинация букв и цифр, которые содержат исчерпывающую характеристику подобных изделий.

Обозначение материала трубы

На первом месте обычно наносится название фирмы производителя, следом за которым указывается тип материала, из которого выполнена продукция.

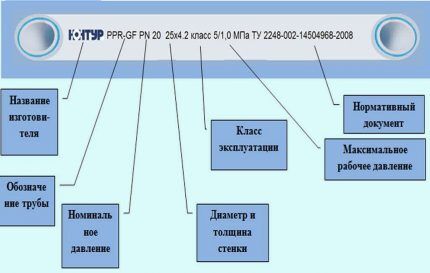

Маркировка полипропиленовых труб
На представленной схеме наглядно показана расшифровка буквенно-цифровых комбинаций, которые наносятся на изделия из полипропилена. Как можно увидеть, они являются настоящим паспортом продукции

Различается несколько видов пластика:

  • PPH (РРН, РР-тип 1, РР-1). Гомополиер – наиболее простой вид полипропилена, для которого используется сырье с небольшим количеством модифицирующих добавок, повышающих ударную прочность. Изделия этой категории, как правило, имеют большой диаметр. Они находят применение в системах вентиляции, водоотведения, наружного водоснабжения (холодного).
  • PPВ (РР-тип 2, РР-2,  РРВ). Этими буквами обозначается более сложная разновидность ПП – блоксомер, для которого характерна особая молекулярная структура. Благодаря этому пластик отличается повышенной стойкостью, что позволяет использовать его для создания высокопрочных элементов, монтажа напольных отопительных систем, коммуникаций для подачи холодной воды.
  • PPR (PPRС, ППР, РР-3, PPR, PP-random). Разновидность полипропилена – статический сополимер (рандом-сополимер). Кристаллическое расположение молекул в этом материале позволяет выдерживать ему широкие температурные колебания, а также ударные нагрузки. Трубы из сополимера, диаметр которых может варьироваться от 16 до 110 мм, применяются при прокладки водоснабжения, отопительных систем, канализации.
  • PPs (полифенилсульфид). Полимер, обладающий огромной стойкостью к высоким температурам и физическим нагрузкам, а также улучшенными показателями прочности, износостойкости. Диаметр труб этого типа может находиться в пределах 20-1200 мм. Изделия используются в различных сферах строительных работ: вентиляции, отопления, горячего/холодного водоснабжения.

Различные изготовители могут применять всевозможные маркировки материала, однако буквы PP всегда свидетельствуют о том, что труба выполнена из полипропилена.

Максимальное рабочее давление

Следом за обозначением материала в обязательном порядке указывается рабочее давление, которое обозначается двумя буквами – PN – и цифрами, обозначающими бары (кг/квадратный сантиметр).

Подобное сочетание цифр и букв отражает, какое номинальное давление могут выдержать трубы, в которых течет вода с температурой 20 оС за 50 лет эксплуатации.

В ассортименте производителей представлена продукция с маркировками PN25, PN20, PN16, PN10. Из них для отопительных систем и обустройства горячего водоснабжения могут применяться лишь два первых варианта.

Следует указать, что максимальное давление, которое могут выдержать трубы ПП, намного выше. Важно также учесть, что при повышении температуры воды стойкость трубы к нагрузкам сильно снижается (при 90 оС показатель давления падает с 20 до 6,5 бара).

Обозначение диаметра трубы

Следующее цифровое обозначение (от 10 до 1200) информирует о наружном диаметре трубы, указанном в миллиметрах.

Таблица размеров полипропиленовых труб
Зная PN определенного вида полипропиленовых труб, можно посмотреть внутренний и наружный диаметры, а также толщину стенок изделия в специальных таблицах

Изделия разных типов находят применения в разнообразных сферах строительно-монтажных работ:

  • 20-миллиметровые трубы используются для выполнения внутриквартирных разводок;
  • 25-миллиметровые – для стояков пятиэтажных работ;
  • 32-миллиметровые – для стояков строений, насчитывающих 9 и более этажей.

Для вентиляционных систем и водостоков используются элементы диаметром 400 мм и выше.

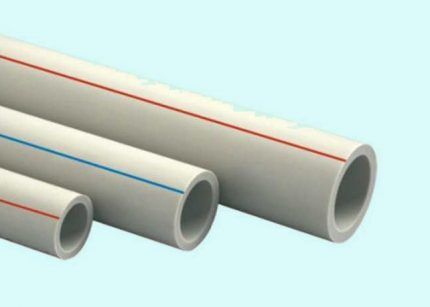

Маркировка разноцветными полосами
Некоторые производители маркируют трубы цветными полосами. Красная черта обозначает изделия PN20, которые подходят для горячей воды, тогда как синие линии соответствуют маркировке PN10 – для холодного водоснабжения. Для отопления их лучше не применять

Диаметр полипропиленовых труб, использующихся для отопления, находится в зависимости от таких факторов, как температура и объем жидкости, которая будет транспортироваться по монтажному элементу. Эта величина тесно связана с толщиной стенок труб, а также с давлением, которое могут выдержать полипропиленовые детали.

Прочие показатели изделий из полипропилена

Помимо этого, в маркировке указываются также следующие данные:

  • Конструкция изделия (однослойное, маркированное).
  • Дата выпуска. Комбинация позволяет узнать две последние цифры года, а также месяц и декаду, когда были произведены трубы.
  • Номер партии, номер смены, серия производственной линии, где была изготовлена продукция.
  • Информация о ГОСТе, которому соответствует изделие (для отечественных товаров), а также сведения о сертификации и имеющемся знаке качества.

Некоторые виды полипропиленовых труб могут также содержать на маркировке добавочные сведения.

Монтаж систем из ПП труб и фитингов

Полимерные детали легко соединяются между собой при помощи фитингов и переходников либо методом полифузной сварки, для осуществления которой требуется специальный сварочный аппарат с насадками. Применяя эти способы, можно собрать системы различной конфигурации.

ПП трубы и фитинги
Для сборки трубопроводов из полипропилена необходимы также соединительные элементы — фитинги, которые могут иметь самую разнообразную форму и размер

Устройство отопительной системы из полипропилена не требует больших временных затрат и особых умений – достаточно обладать некоторыми навыками по обработке пластмассовых изделий, а также соблюдать несколько несложных правил.

  • Все работы должны проводиться при плюсовой температуре (>5°).
  • Следует оградить полипропиленовые элементы от контакта с открытым огнем.
  • На ПП деталях запрещается нарезка резьбы.
  • Перед началом работ необходимо тщательно осмотреть продукцию, чтобы не допустить загрязнения и повреждения.

Поскольку полипропилен обладает линейным расширением, при монтаже деталей необходимо предусмотреть использование компенсаторов, которые выполняются из того же материала, что и трубы. Подобные элементы устанавливаются в скрытых от глаз местах, которые лучше подобрать заранее.

Соединение трубы с тройником
Особое внимание следует уделить соединению труб с тройником. Поскольку в пластиковых конструкциях отсутствуют металлы, можно не опасаться выпадения жестких солей, благодаря чему крепеж становится почти монолитным

Если при прокладке масштабного участка коммуникаций установка компенсатора затруднительна из-за отсутствия места, желательно предусмотреть в схеме зазор в 5-10 мм, предусмотренный на линейное расширение.

Следует учесть, что коэффициент расширение меньше у труб, армированных алюминием, нежели у их аналогов со стекловолокном, однако последние никогда не рвутся.

Сварка отопительных труб

Для сварки элементов необходимо использовать специальный паяльник, регулятор которого устанавливается на 270о С. При этом важно учитывать температуру окружающей среды: если пайка происходит на улице или в холодном помещении насадка, будет быстро остывать.

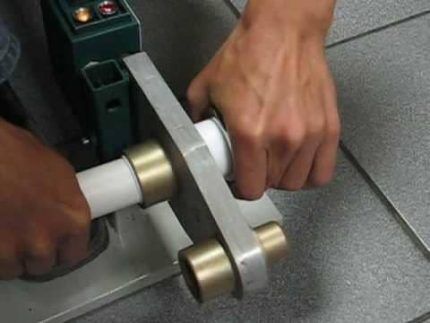

Сварка полипропиленовых труб
Хотя армированные изделия обладают лучшими рабочими характеристиками (прочностью, долговечностью), они несколько сложнее в монтаже, нежели обычные однослойные элементы

Для комфортной работы в этом случае лучше увеличить длительность процесс или повысить температуру сварки. Время пайки желательно удлинить также в случае соединения ПП труб, имеющих большой диаметр.

Пошаговая инструкция по сварке труб

Для пайки двух участков трубы, выполненных из полипропилена, необходимо проделать ряд операций.

Инструмент для резки труб
Для резки полипропиленовых труб можно использовать специальные ножницы, а также ножовку или электрический лобзик (в последнем случае важно убрать стружку)

Прежде всего, нужно измерить нижнюю часть трубы, а затем отрезать ее специальным инструментом. Если для монтажа применяется деталь, армированная алюминием, необходимо предварительно избавить от верхнего и среднего слоя. С зачищенного и отрезанного торца элемента также убираются заусенцы.

При помощи маркера на трубе отмечается глубина планируемого вхождения фитинга. Чтобы не допустить сужения прохода, необходимо предусмотреть в промежутках небольшой (1 мм) интервал между выступом и торцом фитинга. На поверхности трубы и крепежного компонента маркером отмечается место соединения.

Элементы одновременно насаживаются на две насадки сварочного аппарата и разогреваются в течение 5 секунд (срок может быть увеличен при использовании крупных деталей). После того, как они будут достаточно разогреты, заготовки необходимо вынуть с насадок и соединить их по нанесенным меткам, пододвигая друг к другу и равномерно придавливая (но не прикручивая, так как от этого может нарушиться слой).

Важно контролировать крепеж со всех сторон, чтобы не допустить перекосов в радиальном/осевом направлениях. Муфта должна плавно доходить до бортика, в результате чего на трубе появится кольцевая выпуклость, так называемая отбортовка. Шов остывает в течение 10-30 секунд, в течение которых необходимо проверить равномерность отбортовки, а при необходимости произвести небольшую коррекцию соединения.

После этого можно приступать к другому этапу работ, план которых лучше разработать заранее.

Ошибки при выборе труб
Применение неподходящих для отопительной системы ПП-труб или неправильный выбор диаметра могут привести к фатальным последствиям — разрыву изделий

При проведении сварочных работ с пластиковыми трубами важно не допускать перегрева заготовок, что легко определить по потемнению материала. При излишне высоких температурах полипропилен может расплавиться и закупорить трубу, перекрыв внутреннюю часть.

Производители полипропиленовых труб

Полипропиленовые монтажные элементы выпускают различные отечественные и зарубежные компании.

Особой известностью пользуется продукция немецких фирм: Akwatherm, Rehau, Banninger, Wefatherm, которую отличает высочайшее качество и отличный дизайн. Недостаток один –  слишком высокая цена.

Не меньшей популярностью пользуются чешские марки FV-Plast, «Экопластик». Пользователи на форумах отличают особую эластичность подобных изделий, что облегчает обработку (например, обрезку) труб этих брендов, а в некоторых случаях даже позволяет скорректировать размер отрезанного участка, растянув его на пару сантиметров.

Турецкие производители
На российском рынке также широко представлены турецкие производители Vesbo, TEBO, Jakko, Firat, Pilsa, Kalde. Стоимость подобных изделий значительно ниже, чем у аналогов, изготовленных европейскими производителями, тогда как качество достаточно высокое

Среди многочисленных китайских товаров стоит обратить внимания на монтажные элементы Dizayn, Blue Ocean. Они отличаются отличными рабочими характеристиками и бюджетной ценой.

Не стоит обходить стороной и продукцию российских компаний. Изделия фирм «Политек», Heisskraft, РВК, PRO AQUA, Santrade радуют как качеством, так и ценой.

Полезное видео по теме

Представленный видеоролик расскажет и покажет вам, как сориентироваться в широком ассортименте пластиковых изделий, предназначенных для отопительных коммуникаций.

Выбирая изделий из полипропилена, нужно познакомиться с их характеристиками, чтобы точно определить, насколько труба того или иного типа соответствует нужной вам цели. Как правило, в описаниях товара присутствуют технические характеристики изделий, а также указывается их целевое назначение, что позволяет сделать безошибочный выбор.
