Установка настенного газового котла: монтаж своими руками с соблюдением норм

Дома по определению должно быть тепло. Обеспечить его можно самыми разными способами. Однако рачительный хозяин стремится сделать это максимально эффективно и экономично. К числу таких вариантов относится установка настенного газового котла. И это вполне оправданно, поскольку газовое отопление очень выгодно, а оборудование достаточно просто в эксплуатации и монтаже. Рассмотрим все нюансы подключения такой системы.

Газовый котел настенного типа: как это работает

Установка и подключение отопительного прибора зависят от его типа. Поэтому нужно точно понимать, как работает устройство и с какой из его разновидностей предстоит иметь дело.

Любой газовый котел настенного типа представляет собой компактное устройство, максимальная мощность которого ограничена 42 кВт.

Установка настенного газового котла
Настенные газовые котлы — мощные компактные устройства, обеспечивающие помещение теплом и горячей водой

К основным элементам системы относят:

  • Газовую горелку. Подает газ в камеру, где происходит процесс горения. При помощи форсунок топливо распределяется максимально равномерно. Современные модулированные горелки могут поддерживать заданную температуру и регулировать силу пламени.
  • Теплообменник, по которому движется теплоноситель. Лучший КПД у медного устройства. В конденсационных котлах таких элементов может быть два.
  • Расширительный бак. Предназначен для компенсации избытка воды, появляющегося в результате нагрева.
  • Циркуляционный насос. У мощных моделей может быть два таких элемента.
  • Автоматику котла или система устройств, задача которых состоит в поддержании заданной температуры в отапливаемом помещении. Может включать в себя приборы, работающие от электроэнергии или энергонезависимые.
  • Устройства, контролирующие и регулирующие работу котла.
  • Вентилятор. Используется только в турбированных моделях.
  • Систему безопасности. Прекращает работу котла при возникновении опасных ситуаций.

Современные модели дополнительно оснащаются системами самодиагностики, которые способны определить порядка 90% неисправностей котла. На дисплей выводится номер диагностированной поломки, которая оперативно исправляется мастером из сервиса.

Устройство настенного газового котла для установки
На рисунке представлена схема двухконтурного настенного газового котла с камерой сгорания закрытого типа (+)

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

  • Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
  • Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

Схема установки одно- и двухконтурных газовых котлов
Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура (+)

По способу сгорания топлива все приборы делят на следующие две группы:

Устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство. Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция. Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают. Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

Установка настенного газового котла
На рисунке схематически изображены котлы с горелками открытого и закрытого типа

Приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа. Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах. При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.

Самостоятельная установка: возможно ли это?

Своими руками можно провести монтаж настенного газового котла самых простых модификаций. Таких например, как одноконтурные приборы с камерой сгорания открытого типа. Для их установки потребуется подключить отопительную систему, подвести газ и организовать дымоотвод. Впрочем, некоторые производители котлов в технической документации к своей продукции указывают, что установка должна проводиться только специалистами.

Установка настенного газового котла
Установка и подключение газового котла — ответственная и достаточно сложная работа. Многие производители отопительного оборудования требуют, чтобы ее выполняли профессионалы

В этом случае самостоятельный монтаж даже самых простых моделей запрещен. Таким образом, если планируется, что оборудование будет устанавливаться самостоятельно, перед его покупкой следует убедиться, что производитель это разрешает. Проверку правильности произведенного монтажа и подключение устройства к газовой магистрали должен проводить только специалист со специальным допуском.

Помимо этого представитель газовой службы должен выдать и разрешение на эксплуатацию установленного оборудования. Без этого владельца самостоятельно установленного и запущенного прибора ждут серьезные штрафы. Таким образом, без приглашения специалистов можно провести только подключение устройства к системе отопления и к водопроводу. Причем желательно делать это лишь при наличии определенного опыта.

Схема установки настенного газового котла
Настенные газовые котлы устанавливаются в автономные контуры отопления принудительного типа с естественной циркуляцией теплоносителя (+)

С чего начать монтаж?

Прежде всего необходимо подготовить документацию, которая необходима для установки. Начать следует с инициализации газификации помещения. Она может быть начата только в том случае, если к нему подведен газопровод. Тогда владелец подает в соответствующие службы заявление, в котором указывает нужный ему в месяц или год объем потребления газа. В случае удовлетворительного ответа на заявление газопровод, подходящий к помещению, обязательно оснащается счетчиком.

Установка настенного газового котла
Прежде чем приступить к монтажу оборудования, нужно разработать и утвердить проект установки. Все пункты которого следует точно выполнять

Владелец получает на руки разрешительные документы и технические условия, на основании которых должен быть разработан проект подключения оборудования. Последний включает в себя схему прокладки газовых труб от отопительного прибора до точки врезки в магистраль и все условия монтажа оборудования. Разработанный проект должен пройти согласование в газовой службе.

Вместе с проектом владелец помещения, где будет установлен котел, предоставляет сертификат соответствия и техпаспорт купленного оборудования, заключение экспертной службы о его соответствии всем требованиям безопасной и инструкцию по использованию. Только после того, как проект будет одобрен, можно приступать к установке отопительного прибора. При этом следует четко выполнять все пункты проектной документации.

Каким должно быть помещение для котла?

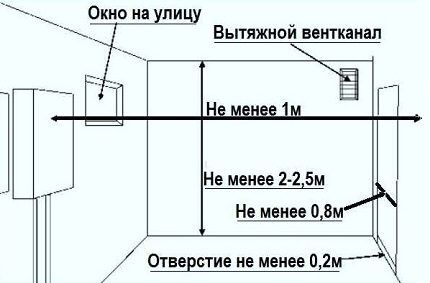

Газовое оборудование относится к категории взрыво и пожароопасных. Поэтому к помещению, в котором оно будет установлено, предъявляются особые требования. Прежде всего, оно должно иметь естественное освещение. При этом на каждый кубометр комнаты должно приходиться как минимум 0,03 кв. м проема окна без рамы, то есть только остекления. Окно обязательно должно быть оборудовано форточкой.

Установка настенного газового котла
Стена, на которой устанавливается газовый котел, должна быть отделана негорючими материалами

Еще одно обязательное условие – наличие приточной вентиляции, которая может обеспечить смену воздушного объема комнаты в пределах 3 раз за один час. Таким образом загазованность в помещении удастся свести к минимуму. Кроме того, от мощности выбранного котла зависят объемы комнаты, в которой он будет установлен. Оборудование мощностью 30 кВт и ниже может быть размещено в 7,5 куб. м котельной.

Для отопительных приборов, мощность которых варьируется от 30 до 60 кВт, потребуется топочная объемом 13,5 куб. м и выше. Если отопительный прибор будет размещен в квартире, обычно его устанавливают на кухне. Это возможно, если выдерживаются все требования, предъявляемые СНиПами. Важный нюанс: в этом случае суммарная тепловая мощность от всех находящихся на кухне нагревательных приборов не должна быть выше 150 кВт.

По нормам установки настенных газовых котлов для улучшения воздухообмена в кухонной двери необходимо сделать отверстие площадью не меньше 0,02 кв.м и закрыть его решеткой. Специалисты рекомендуют для установки в многоквартирном доме только оборудование с закрытой топкой, оснащенное коаксиальным дымоходом. На кухнях объемом 7,5 куб. м и меньше запрещено устанавливать больше одного нагревательного прибора.

Требования к монтажу настенного газового котла
Требования к установке газового нагревательного оборудования регламентированы СП-41-104-2000 и СНиП 42-01-2002. Соблюдение норм установки гарантирует безопасность эксплуатации

В частных домах для газовых котлов рекомендуется выделять помещение, отделенное от жилых комнат огнеупорными прочными перегородками. Оптимально, чтобы материалы, которыми отделано помещение, имели временной предел огнеустойчивости как минимум в 45 минут. Желательно, чтобы планировка помещений препятствовала быстрому распространению пламени на жилые комнаты.

Закрепление газового котла можно осуществлять только на прочное основание. Перегородки из фанеры или гипсокартона для этих целей не подойдут. Стена, на которой будет размещен отопительный прибор, должна быть отделана огнеупорными материалами. Если это не так, под котел монтируется негорючая подложка. Минимальное расстояние от прибора до несущих конструкций составляют 0,5 м до потолка или стен и 0,8 м до пола.

Установка настенного газового котла
На фото один из вариантов подключения настенного газового котла

Как правильно установить оборудование

Перед монтажом нужно распаковать новенький котел и заняться проверкой комплектности поставки. Наличие деталей проверяется по эксплуатационной инструкции, которая обязательно прилагается к устройству. В случае отсутствия какого-либо элемента следует сразу же обратиться к поставщику. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и признаков проводившегося ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, точно совпадают с теми, что нанесены на сам аппарат. Кроме того, они должны соответствовать цифрам, указанным в инструкции по эксплуатации устройства. Непосредственно перед началом установки нужно промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

Установка настенного газового котла
Установка газового котла предполагает подключение труб отопления, водопровода и газовой магистрали, а так же обустройство дымоотвода

Желательно также промыть и магистрали отопительной системы. После того, как подготовка окончена, можно приступать к установке. Специфику и порядок ее проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания. Чаще всего в домах ставят двухконтурные приборы с закрытой топкой. Подробно рассмотрим монтаж именно такой модификации.

Подготовка настенного крепления

Для закрепления газовых котлов используется особый кронштейн, который должен входить в комплект поставки устройства. Для его монтажа на стену применяются надежные крепежи. Их следует подбирать под материал, из которого изготовлена стена. Вполне возможно, что те, которые производитель упаковал вместе с отопительным прибором, не подойдут. Тогда нужно будет выбрать и приобрести другие.

Задача кронштейна заключается в том, чтобы выдержать вес котла и дополнительного оборудования, а также обеспечить ему ровное четко выверенное положение без перекосов. Для точной разметки стены можно использовать бумажный трафарет, который обычно идет в комплекте с котлом. С его помощью без труда можно наметить отверстия под крепежи. После того, как это сделано, кронштейн закрепляется на месте и на него навешивается котел.

Установка настенного газового котла
Трубы отопления подключаются к соответствующим патрубкам газового оборудования. Определить их местоположение можно по фотографии

Подключение труб системы отопления

В зависимости от разновидности отопительной системы, а она может быть одно или двухтрубная, число подключаемых к котлу труб может разниться. В любом случае начинаем с удаления заглушек с патрубков устройства. Чтобы защитить котел от попадания частиц грязи из отопительной магистрали рекомендуется поставить на вход обратки сетчатый фильтр.

Если вода в системе жесткая или по другим параметрам не соответствует заявленным производителем отопительных приборов требованиям, стоит позаботиться об установке дополнительного очистного оборудования. Это могут быть, к примеру, полифосфатные дозаторы. Если этого не сделать, устройство быстро сломается. Все соединения должны выполняться с соблюдением всех норм и правил.

Герметизация обязательна. Для этого используются специальные герметики: традиционные краска или пакля либо современные уплотнители резьбы. Кроме того, специалисты рекомендуют обязательный монтаж отсекающих кранов на подачу и обратку. Это необходимо для облегчения ремонта котла, если он выйдет из строя. Помимо этого арматура поможет предотвратить возможное завоздушивание радиаторов.

Фильтр для монтажа газового котла
Водяной фильтр — элемент, который обязательно устанавливается при подключении газового котла к водяному контуру

Подсоединение к водяному контуру

Эти работы практически аналогичны подключению труб отопления. Основное отличие заключается в используемых кранах и диаметре труб. Подводку холодной воды нужно обязательно оснастить фильтром, что позволит исключить возможность попадания в отопительный прибор частиц загрязнений. Иначе оборудование испортится. Использующиеся для отсечения котла от водопровода краны должны быть с разъемными соединениями.

Такие модели еще называют «американками». Они существенно упрощают монтаж, а в случае возникновения непредвиденных ситуаций дают возможность максимально быстро заменить изношенный кран. Нужно помнить, что патрубки, подводящие холодную воду, располагаются на отопительном приборе с левой стороны относительно центра, подводящие горячую – с правой.

Подключение к магистрали газа

Эту часть работы должен проводить только специалист с допуском, поскольку цена ошибки может быть очень высока. В любом случае по окончанию подключения его правильность должен проверить представитель газовой службы. Он же проведет и первый пуск оборудования. Все операции при самостоятельном проведении работ должны выполняться предельно аккуратно. Начинают с соединения ответвления газовой магистрали с соответствующим патрубком на котле.

Установка настенного газового котла
При выполнении подключения котла к газовой магистрали для уплотнения резьбового соединения можно использовать только паклю, иначе не удастся добиться требуемой герметичности

На кран, который отсекает подачу газа от магистрали, должен быть установлен специальный фильтр. Специалисты настоятельно рекомендуют не экономить на этой детали. Дешевый фильтр низкого качества проработает недолго, что может стать причиной выхода из строя газового котла.  При обустройстве соединения особое внимание следует обратить на его герметизацию.

Надо понимать, что вес газа намного меньше, чем воздуха, и при недостаточно герметичном соединении будет сочиться из трубопровода. Последствия могут быть самыми плачевными. Поэтому тщательнейшая герметизация обязательна. Основными материалами для уплотнения резьбового соединения являются краска и пакля, использование уплотнителей типа фум-ленты недопустимо.

После фильтрационного элемента устанавливается особое гибкое соединение. Надо знать, что использовать для его обустройства резиновые шланги строго запрещено. Это обусловлено тем, что со временем материал, из которого сделана деталь, пересыхает и покрывается трещинами, через которые начинает просачиваться газ. Поэтому оптимальным выбором для обустройства такого соединения является гофрированный шланг.

Установка настенного газового котла
Гофрированный шланг — хороший выбор для подключения прибора к газовой магистрали. Он достаточно прочен, долговечен и не разрушается под воздействием газа

Для его изготовления берется качественная прочная нержавеющая сталь. Это очень прочный и долговечный материал, отличающийся особой устойчивостью к повышенной влажности и неблагоприятному воздействию газа. К патрубку отопительного прибора шланг закрепляется при помощи накидной гайки. При этом обязательно используется паранитовая прокладка, которая обеспечивает необходимую герметизацию соединения.

Подключение к электрической сети

Такая операция необходима только для приборов с закрытой топкой, которые нуждаются в электричестве. Оно питает вентилятор, отводящий продукты горения, и автоматику, контролирующую систему. Обычно используется стандартная трехпроводная схема подключения. Специалисты рекомендуют подключать котел к сети только через стабилизатор, что даст возможность избежать скачков напряжения и тем самым продлит срок службы котла.

Обустройство вывода дымохода

Проще всего подключить к дымоотводу отопительный прибор с закрытой топкой. Для них используется специальные коаксиальные трубы. В многоквартирных домах котел должен быть подключен к коллективному дымоходу. В индивидуальных постройках дымоход коаксиального типа выводится на улицу через стену. Высота подвеса трубы в данном случае не имеет особого значения, поскольку необходимую тягу создает встроенный вентилятор.

Приборы с открытой топкой в обязательном порядке подключаются к индивидуальному дымоходу. Котел соединяется с ним трубой нужного сечения. Материал для ее изготовления выбирается так, чтобы деталь была устойчива к воздействию продуктов сгорания, высокой температуры и механическому износу.

Установка настенного газового котла
Проверить герметичность соединения газовых труб можно при помощи мыльного раствора. Утечка газа проявит себя появлением пузырей

Перед началом работ нужно убедиться, что в дымоходе нет остатков сажи, монтажного мусора и т.п. При монтаже дымоотводной трубы ее следует располагать с небольшим наклоном в сторону газового котла. На выходе из прибора устанавливается вертикальный отрезок трубы, его длина до поворота должна быть равна как минимум двум диаметрам трубы. Общая длина участка подсоединения к дымоотводу должна быть минимальной.

Подготовка к первому пуску

Перед пробным пуском система отопления заполняется водой. Жидкость закачивается до достижения давления в 2 атмосферы. Закачивание воды проводится по возможности медленно, чтобы удалить максимальное количество собравшегося внутри воздуха. Помимо этого проводится проверка системы на герметичность. Все подтекающие соединения нужно немедленно герметизировать.

Для выявления недостаточно плотных соединений на газовой магистрали нужно развести  мыльный раствор и смазать им все соединения. После чего понаблюдать. На некачественных участках появятся пузырьки воздуха. Все найденные неисправности следует устранить и провести повторную проверку. Первый запуск оборудования должен проводиться только в присутствии представителя газовой службы.

Полезные видеоматериалы по теме статьи

В ролике подробно рассматриваются нормативные требования к установке газовых котлов настенного типа:

Видео рассказывает о схеме подключения настенного котла:

Ролик демонстрирует процесс установки настенного котла:

Установка газового нагревательного агрегата – ответственная и достаточно сложная операция, от качества выполнения которой зависит безопасность всех, кто проживает в доме. Поэтому представители газовых служб настойчиво не рекомендуют заниматься ею самостоятельно. Да и производители отопительных приборов на этом настаивают. Поэтому даже опытным домашним мастерам лучше обратиться за помощью к профессионалам, что гарантирует длительную, а главное безопасную эксплуатацию устройства.
