Установка котла на твердом топливе: разбор нюансов монтажа котла своими руками

Твердотопливные котлы применяются для обогрева жилых помещений частных домов, не подключенных к газовым магистралям. Сейчас количество таких домов растет, потому рассмотрим требования к помещению мини-котельни, в котором будет произведена установка котла на твердом топливе, и алгоритм действий по его соединению с дымоходной и водяной отопительной системами. Также весьма актуальны способы правильного монтажа котла и отопительной системы.

Выбор помещения для размещения агрегата

Разберемся максимально детально, что же собой представляет котел, работающий на твердых видах топлива? Это тепловое устройство, оснащенное камерой сгорания открытого типа.

Схема его подключения к отопительной системе частного дома может базироваться на технических требованиях к открытым или закрытым системам отопления. Все будет зависеть от условий эксплуатации.

Требования к открытым системам заключаются в:

  • подключении системы вывода продуктов горения твердого топлива к дымоходу, в котором тяга будет осуществляться естественным образом;
  • установке в крайней верхней точке отопительного контура расширительного бака, через который будет установлена связь носителя тепла с атмосферой;
  • постоянном обеспечении отопительной системы водой, нужной для поддержания ее в работоспособном состоянии.

Хотя владельцы частных домов чаще устанавливают закрытые отопительные системы, а не открытые.

Все твердотопливные котлы имеют довольно внушительные габариты. А потому изготавливаются они исключительно в исполнении, предусматривающем напольное размещение.

Схема и способ установки котла
Прежде чем начинать монтаж твердотопливного котла, стоит четко определиться с местом, схемой и способом его установки

Установка котла на твердом топливе предусматривает немалый фронт работ:

  • определение помещения для размещения твердотопливного теплового генератора;
  • подготовительные работы в помещении котельной;
  • монтаж системы вентиляции приточно-вытяжного типа;
  • установка котла и системы дымоотвода;
  • обвязка котла;
  • пробный пуск отопительной системы.

Только при соблюдении такого алгоритма действий можно избежать проблем в процессе установки твердотопливного агрегата, а также при его дальнейшей эксплуатации.

Все тяжелое оборудование на полу
Идеальный вариант обустройства помещения котельной, когда все тяжелое оборудование установлено на пол

Пункты 1-3 приведенного выше порядка работ представляют собой подготовительные работы. Но это не означает, что к их выполнению стоит подходить менее скрупулезно, нежели непосредственно к монтажным работам.

В случае неправильного выбора помещения для установки теплового агрегата и ошибок при монтаже системы вентиляции, проблемы с эксплуатацией системы отопления частного дома не заставят себя ждать. А решение придется искать в разгар отопительного сезона, в холодное время года.

Потому лучше сразу правильно провести монтаж как отопительного оборудования в частном доме, так и самого твердотопливного котла. Для этого предстоит заранее разработать подробную схему его установки, учитывая, что монтаж некоторых типов твердотопливных котлов может предусматривать запитку от электросети.

Схема установки котла

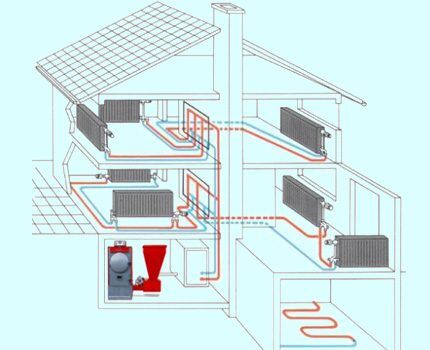

Один из правильных вариантов схемы установки твердотопливного теплового агрегата предполагает его размещение в подвальном помещении, первом или цокольном этаже

В вопросе монтажа приходится ориентироваться на базовые нормы СНиП «Отопление и вентиляция» и некоторые положения СНиП 31-02-2001 «Одноквартирные дома» (для Российской Федерации).

Сжигание твердых видов топлива приводит к повышению уровня запыленности помещения, а во время горения дров или угля разное количество дыма может просачиваться в помещение.

Поэтому устанавливать котел в непосредственной близости от жилых помещений нежелательна. Хотя согласно нормативным документам установка твердотопливного котла разрешена в помещениях кухни, коридора и прочих нежилых комнатах.

Котельная в форме пристройки
Котельную в форме пристройки можно соорудить возле дома. Такое проектное решение будет довольно удобным

Оптимальными местами для установки котла является отдельное специализированное помещение, желательно отделенное от дома. Как вариант подойдет пристроенная к дому и должным образом оборудованная комната технического назначения.

Также неплохим вариантом будет размещение теплового агрегата в подвале или в гараже. Можно его установить и в коридоре, но при условии наличия достаточного пространства и хорошей вентиляции помещения.

Устройство вентиляции в комнате с котлом

Когда свежего воздуха мало, процесс горения топлива будет затруднен. Если же он поступает в избытке, процесс горения твердого топлива становится трудноконтролируемым.

Если поступление свежего воздуха затруднено, необходимо соорудить вентиляционную систему. Это необходимо для того чтобы:

  • обеспечить подачу свежего воздуха на уровне необходимом для поддержания процесса горения в топке котла;
  • выводить наружу из помещения продукты горения твердого топлива, случайно выходящие из топки в помещение котельной;
  • обеспечить процесс поступления адекватного объема свежего воздуха.

Такие простые меры помогут безопасно и эффективно эксплуатировать твердотопливный котел длительное время.

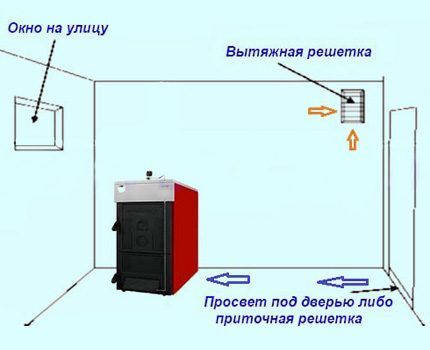

Процесс вентиляции котельной
Для обеспечения полноценного отвода продуктов горения в котельной должна быть устроена вентиляционная система естественного или механического типа. Процесс вентиляции должен проходить на достаточном уровне

Что же касается непосредственно обустройства вентиляционной системы для котельной, то правильно ее соорудить призваны помочь следующие советы. Во-первых, отверстия вытяжки и притока должны быть расположены по разным концам котельной.

Вытягивающее отверстие целесообразно разместить ближе к крыше, а приточный канал следует расположить в нижней части помещения, в непосредственной близости к самому твердотопливному котлу.

Во-вторых, нецелесообразно устанавливать вытяжное устройство неподалеку от теплового генератора, в конструкции которого предусмотрен вентилятор (нагнетатель) или же дымосос.

В таком случае во время работы турбины тяга в воздуховоде принудительно изменит направление воздушных потоков, и воздух, который должен уйти в вытяжку, будет вновь подан притоком в помещение котельной.

Если вход в котельную оборудован напрямую через дверь из жилого помещения, целесообразной будет установка приточной решетки в нижнюю часть двери. Приток теплого воздуха из жилого помещения увеличит тепловую отдачу от сжигаемого твердого топлива.

Учитывая то, что большая часть приточного воздуха оказывается непосредственно в камере сгорания котла, где вступает в реакцию с углеродом, выделяющимся в результате сгорания твердого топлива, после чего выходит наружу в форме углекислого газа, отверстие вытяжки должно иметь меньший диаметр, нежели отверстие притока.

Схема оптимального расположения котла
Схема оптимального расположения твердотопливного котла по отношению к источникам притока воздуха в помещение котельной

Оптимальным вариантом будет установка котла ближе к внешним стенам. Это позволит избежать хлопот с прокладыванием длинного горизонтального дымоходного канала, особенно в тех случаях, когда выводить его предстоит через крышу.

Монтажные работы по обустройству дымохода

Процедура установки отопительного котла на специальный фундамент или на пол чрезвычайно проста. Она заключается в том, чтобы просто выставить тепловой агрегат выставить в положение, в котором он будет в дальнейшем работать. Далее его расположение нужно выровнять посредством регулировки ножек, или же специальных подкладок из металла.

А вот за соблюдением совпадения осей патрубка дымоотвода и соответствующего отверстия в стене в процессе монтажа следить вовсе не обязательно. Здесь соосность легко можно настроить посредством регулировки колен.

Дабы в процессе работы котла избежать возможных проблем, связанных с появлением конденсата, дымоход твердотопливного котла целесообразно соорудить из утепленных труб-сендвичей, или же, как эконом-вариант, собрать конструкцию собственноручно из труб обмотанных базальтовыми волокнами.

Простейший вариант дымохода
Простейшим вариантом дымохода в плане, как конструкции, так и монтажа будет дымоходный канал приставного типа, примыкающий к дому снаружи

Монтаж такого типа дымоотвода осуществляется следующим образом: труба к стене крепится в вертикальном положении, а уже к ней посредством тройника подсоединяется газоход от твердотопливного котла.

Что касается монтажа дымохода в деревянных домах, то отверстие в наружной стене или крыше проделывается в строжайшем соответствии с правилами противопожарной безопасности.

Сначала в перегородке вырезается равносторонний проем, причем размеры его сторон должны превышать размеры внутренней дымоходной трубы на 380 мм. с каждой стороны. Например, мы имеем канал диаметром в 100 мм и трубу-сендвич, толщина утеплителя которой составляет 500 мм. В таком случае размер проема составит: 100 + 380 х 2 = 860 мм.

Далее, производится монтаж проходного узла изготовленного в виде короба из стали с цинковым напылением. Через этот короб протягивается труба-сэндвич, а пустоты, окружающие ее, заполняются базальтовой ватой. Итоговой операцией будет закрепление крышки узла располагающейся снаружи.

При выполнении монтажных работ стоит помнить, что в кирпичной стене или стене из пеноблока легче всего проложить дымоходный канал, применив уплотнение и стальную гильзу.

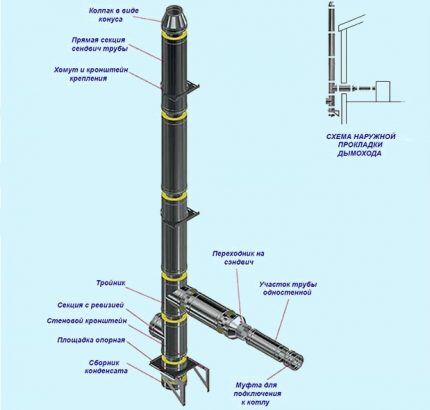

Схема сборки и подключения приставного дымоотвода
Схема сборки и подключения приставного дымоотвода из сэндвича проста и незатейлива, а потому ее реализация под силу каждому (+)

Однако в процессе монтажа дымоходного канала необходимо соблюдать следующие предписания:

  • трубу следует повернуть не более трех раз, при этом ее минимальная высота, считаемая от колосниковой решетки твердотопливного агрегата, должна составлять не менее пяти метров;
  • отрезки дымоходной трубы должны быть соединены так, чтобы дождевая вода стекала по наружной стенке, а конденсатная влага – по внутренней;
  • горизонтальная часть трубы должна быть установлена под уклоном в сторону котла.

В нижней части дымоотвода необходимо установить ревизионный люк и резервуар для сбора скопившейся конденсатной влаги. А с целью избегания пересечения дымохода с кровельным карнизом последний можно обогнуть трубой посредством использования двух переходников под 30 градусов.

Схема дымоходной трубы
Газоход внутри дома лучше всего проложить по предлагаемой схеме. В таком случае он будет выполнять свои прямые функции безукоризненно (+)

В процессе монтажа дымохода необходимо следить за тем, чтобы стыки секций дымохода не совпали с размещением крепежей трубы к стене. На вершину дымоходной трубы целесообразно поместить защитный колпак или же крутящийся флюгер.

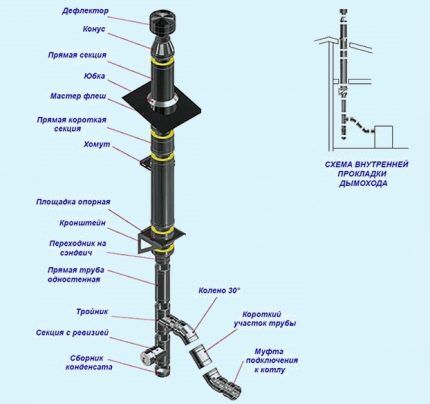

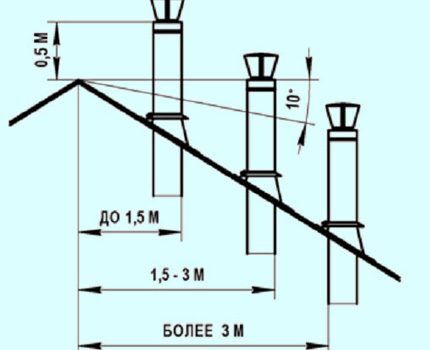

Монтаж модульного дымохода
На схеме приведен пример правильного способа монтажа модульного дымохода проходящего через крышу дома

Работая над созданием дымовентиляционной системы, стоит помнить, что оголовок трубы дымохода не должен располагаться в зоне ветрового подпора любого из домов (как своего, так и соседних).

А для того, чтобы тяга всегда была стабильно хорошей трубу дымохода необходимо установить на уровне отображенном на вышеприведенной схеме.

Для удобства обслуживания и очистки теплообменника твердотопливного агрегата со всех сторон, откуда планируется проведение этих действий, необходимо создать возможность доступа к котлу.

Идеальным вариантом будет создание метрового зазора впереди и со стороны боковых и задней стенок по 60 см. Минимально эти отступы должны составлять 25 см.

Устанавливая твердотопливный котел, следует помнить о том, что категорически запрещено соединение газохода теплового агрегата с кирпичными колодцами вентиляционных магистралей дома проходящих во внутреннем пространстве стен.

Накануне приобретения и монтажа твердотопливного котла следует тщательно сверить его высоту с высотой будущей котельной. Также стоит предварительно рассчитать размещение прочего оборудования больших размеров, такого как тепловой аккумулятор, буферная емкость и бойлер косвенного нагрева.

Подготовка котельной к установке агрегата

Твердотопливные котлы с открытой камерой горения необходимо размещать в отдельных специальных помещениях – котельных. Такие помещения обустраивают в подвале или же в цоколе, оборудуя их системой интенсивного вентилирования для обеспечения нормальной работы твердотопливного агрегата.

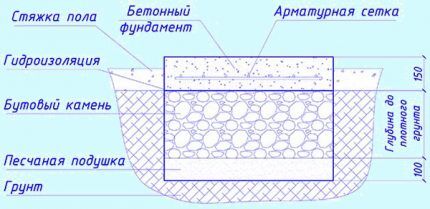

Заливка фундамента под котел
В случае необходимости выполняют заливку специального фундамента в месте предполагаемой установки отопительного агрегата

Котлы, потребляющие твердое топливо, можно установить собственноручно, причем без каких-либо согласований с соответствующими службами. Однако в процессе установки твердотопливного котла необходимо соблюдать комплекс правил.

Так, пол в месте установки твердотопливного котла следует сделать идеально ровным и прочным. В большинстве случаев котлы устанавливают на специальные плиты, изготавливаемые из негорючих материалов.

Бетонная стяжка под котлом
В некоторых случаях котел располагают на ровном основании из бетонной стяжки, толщиной от 50 мм

Устанавливать котел следует на некотором расстоянии от стен. Зазор между задней стенкой котла и стеной помещения должен составлять как минимум 60 см, при этом расстояние между стеной котельной и передней поверхностью котла должно составлять не менее 25 см.

Перед установкой отопительного агрегата стены и пол помещения котельной необходимо покрыть противопожарным материалом с минимальным пределом огнестойкости 0,75 ч. Для этих целей могут быть использованы: листы металла, базальтового картона, минерита или же асбестоцемента.

Также помещение котельной должно быть оборудовано системой слабоприточной вентиляции. Это может быть обычное окно, или же отверстие, проделанное в стене. При этом его площадь рассчитывается исходя из мощности котла: на 1 киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного проема.

В случае, когда помещение котельной оснащено только освещением, в нем стоит установить и розетки с питанием от электросети в 220 V.

Огнестойкий материал в месте установки котла
Если котел размещен от стены на расстоянии менее 38 сантиметров, достаточно изолировать эту стену листом огнестойкого материала

Жаропрочным листом стоит закрыть пол непосредственно в месте установки котла, чтобы защитный материал выдавался вперед на 80 см от передней стенки котла. Эта мера поможет избежать возникновения пожара в случае выпадения жара из топки.

Все производители тепловых агрегатов в инструкциях по монтажу своей продукции рекомендуют возводить фундамент для установки на него котла. Так, если котел малой мощности, вес которого не превышает 200 кг, его со спокойной душой можно устанавливать на основу из цементной стяжки. В случае верного обустройства она без проблем выдерживает такого рода нагрузки.

А вот для монтажа агрегата, вес которого превышает 300 кг, целесообразно соорудить основу из армированной железобетонной стяжки. Причем ее толщина должна составлять от 10 до 12 см.

Если же вес котла превышает 300 кг, то его нужно устанавливать исключительно на основание, состоящее из отдельной фундаментной плиты.

Монтаж пеллетных котлов
Монтаж пеллетных котлов с электродвигателем и пеллетным шнеком производят на специально залитый фундамент, чтобы минимизировать влияние вибрационной нагрузки на основание под ними

Твердотопливные котлы разрешено устанавливать на пол из дерева. Однако для начала место установки придется подготовить собственноручно, предварительно усилив его брусообразными лагами, сечение которых составляет как минимум 100х50 мм.

Если же в котельной запланирована установка дополнительного тяжелого оборудования, то делать заливку фундамента под каждую его единицу нецелесообразно. В таком случае гораздо проще залить так называемые промышленные полы, то есть сделать стяжку из бетона на высоту 12 см.

При этом ее наполнением должна быть арматура диаметром от 8 до 14 мм. Затем нужно сделать плотную подушку из щебня, а сверху положить сетку с размером окошка 20х20 см.

Площадь котельной не меньше 15 квадратных метров
Площадь помещения, отведенного для оборудования котельной, должна составлять не меньше 15 квадратных метров, при высоте потолка 2,5 метров

Исходя из того, как подключен котел к дымоотводу: через крышу или же через стену, необходимо спроектировать размещение отверстия, через которое будет выведена труба дымохода и проделать его. При этом ее внутренний диаметр должен совпадать с диаметром выходной горловины твердотопливного агрегата или же быть чуть больше.

Основные этапы установки котла

Для того чтобы смонтировать отопительную систему, основанную на использовании твердотопливного котла, понадобится сам тепловой агрегат, трубы и отопительные радиаторы, расширительный бачок, циркуляционный насос, тепловой аккумулятор, составляющие системы автоматического управления котлом.

К последним относятся:

  • предохранительный клапан;
  • воздушный клапан;
  • манометр;
  • регулятор температуры.

Все манипуляции, связанные с установкой твердотопливного котла и подключением периферийных систем и устройств, осуществляются в соответствии со строгим пошаговым алгоритмом. Так, накануне установки котла на месте его планируемого расположения возводят специализированный фундамент.

При этом в обязательном порядке необходимо выдержать все нужные размеры отступов и верно расположить корпус теплового агрегата как по вертикали, так и по горизонтали.

Далее устанавливаются электрические элементы нагрева в том случае, если они входят в комплектацию котла. Как правило, твердотопливные котлы оснащены креплениями для монтажа ТЭНов, рядом с которыми установлен регулятор температуры.

Следующий этап предусматривает монтаж и подключение труб системы отопления. Важно все соединения замыкать посредством промежуточных запорных кранов, а места стыковых соединений уплотнять сантехнической лентой или же материалом, состоящим из волокон льна. Это упростит доступ для ремонта в будущем.

Особенности монтажа тепловых коммуникаций
Монтаж тепловых коммуникаций делают так, чтобы при эксплуатации системы отопления можно было легко провести работы по обслуживанию и ремонту

В случае, когда в работе системы отопления предусмотрено использование подключений к электросети дома, на этом этапе необходимо произвести все нужные подключения проводов, их изоляцию и заземление.

Далее производится монтаж системы безопасности. Ее комплектация зависит от модели твердотопливного котла, но, как правило, она состоит из: предохранительного клапана, воздушного клапана, регулятора температурного режима, датчика тяги, манометра и прочих устройств. Все эти приборы устанавливаются до всех устройств запирания.

Следующим этапом станет монтаж трубы дымоотвода. В местах стыковки элементов системы по выводу дыма осуществляют герметизацию уплотняющим веществом, устойчивым к высоким температурам.

Методика монтажа, высота дымоходного канала, а также площадь сечения рассчитываются так, чтобы в дальнейшем обеспечить на должном уровне процесс естественной тяги. А для этого необходимо неуклонно соблюдать все предписания инструкции по эксплуатации устанавливаемой модели котла.

Далее производится заполнение водой теплового контура твердотопливного котла. На первых порах уровень давления воды должен быть чуть выше рабочего. Этот этап предусматривает тестирование системы на предмет протеканий.

Затем необходимо проверить все внутренние элементы топки твердотопливного котла: заглушки для прочистки, растопочной заслонки, шамотных камней, колосников и т.п.

И наконец, следует выполнить сброс давления в котле до рабочих показателей, поставить заслонки в топке и в дымоходе в положение, предписанное инструкцией, и заложить в котел твердое топливо.

Пробный пуск системы
Выполнив все вышеперечисленные манипуляции можно переходить к пуску системы отопления, основанной на использовании твердотопливного котла

Чтобы запустить процесс отопления достаточно загрузить топливо в котел и поджечь. Далее, по прошествии 10-15 минут, необходимо плотно закрыть заслонку для растопки.

После того как температура установится на уровне 80-85 градусов потребуется установить регулятор температуры в нужный режим теплоподачи. Впоследствии нужно будет просто в случае необходимости снабжать котел твердым топливом.

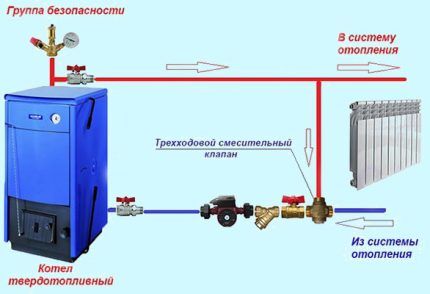

Подключение агрегата к системе отопления

После завершения работ по монтажу твердотопливного котла и системы дымовыведения, следующим этапом работ будет так называемая обвязка. При ее выполнении следует неукоснительно соблюдать одно правило: во время работы отопительного агрегата в него ни при каких условиях не должна попадать холодная вода. Особенно того, в котором теплообменник изготовлен из чугуна.

Если же это случилось, то стенки котла тут же покроются конденсационной влагой. Причиной этому станет резкий перепад температур. Эта жидкость опасна тем, что при контакте с нагаром, оседающим на боках котла, она превращается в вязкий и плотный слой налета.

Липкий налет довольно сложно удалить с поверхности стенок котла, к тому же он ощутимо снижает КПД теплового агрегата. Минимизировать процесс выделения конденсата, при сжигании в котле твердого топлива можно выполнив типовую схему обвязки с трехходовым клапаном и байпасом при настройке теплоносителя на стабильную температуру в 50-55 градусов.

Таким образом вода в системе будет перемещаться по кругу до того момента пока не наберет вышеупомянутую температуру. А после этого клапан начнет впускать в систему холодную воду.

В процессе обвязки твердотопливного агрегата важно учитывать особенности конкретной модели, изучив инструкцию производителя. Так, важно внимательно выполнять подсоединение блока управления и горелки. Иногда в котлах европейских марок установлена автоматическая противопожарная система, подключаемая к центральному водопроводу.

Чтобы не ошибаться в процессе монтажа котла, работающего на пеллетах, необходимо получить техническую консультацию официальных представителей фирмы-производителя котла. Важно установить все компоненты твердотопливной системы так, как предписывают соответствующие инструкции.

Проверка работоспособности агрегата
После монтажа системы ее надо протестировать, заполнив водой так, чтобы создать давление в 1 Бар. А затем проверить работоспособность котла пробной растопкой

Рекомендации по эффективной эксплуатации

В процессе эксплуатации котла, потребляющего твердые виды топлива, в его топке остаются шлаковые отложения. По мере накопления их необходимо периодически удалять. Кроме того, для поддержания энергоэффективности такого котла, следует периодически предпринимать определенные действия.

Во-первых, время от времени стенки котла необходимо очищать от скопившегося пепла и нагара. Из-за миллиметрового слоя нагара на стенках энергоэффективность твердотопливного котла уменьшается на 3%. Чистить его необходимо не реже чем раз в семь дней. При этом котел должен быть отключен, а его стенки остывшими.

Во-вторых, по мере забивания решетки колосников пеплом, котел тоже постепенно будет терять свою энергетическую мощность. Если такое явление было замечено, устранить его можно довольно просто – слегка пошевелив содержимое топки.

Современные модели твердотопливных котлов оснащены специальным рычагом для переворачивания углей, к тому же в случае надобности он поможет сбросить угли.

В-третьих, с целью улучшения обращения воды по тепловому контуру котла можно задействовать циркуляционный насос. Это позволит в значительной степени повысить энергоэффективность теплового агрегата, поскольку перемещение носителя тепла по системе будет происходить гораздо быстрее, и возвращаться в котел он будет с более высокой температурой.

А это означает, что для его повторного подогрева будет уходить меньше тепловой энергии, следовательно, энергоэффективность такого котла будет заметно больше.

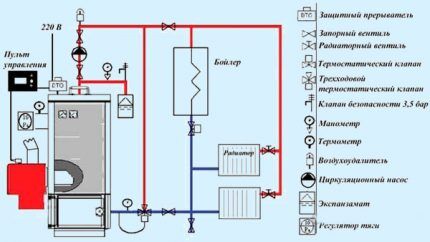

Циркуляционный насос в системе
Циркуляционный насос можно расположить перед входом в котел в трубе обратной подачи воды

В-четвертых, стоит контролировать состояние тяги в дымовыводящем канале. А чтобы она поддерживалась в оптимальном состоянии, дымоход необходимо прочищать не реже чем раз в год. Отрезки дымоходного канала, пролегающие через помещения без обогрева, необходимо утеплить.

Это нужно сделать для предотвращения образования конденсационных паров. Они, в свою очередь, вредны тем, что скапливаясь, мешают нормальному высвобождению продуктов горения.

А чтобы топливо использовалось наиболее эффективно, надо установить регулятор температуры в положение минимальной производительности, но лишь в том случае, когда помещение дома хорошо прогрелось, а на улице потеплело.

Хозяин дома может собственноручно установить котел
Хозяин частного дома всегда может выбрать способ выполнения всего комплекса работ: собственноручно или же посредством специалистов фирм занимающихся установкой котлов

Видеоролики о нюансах установки котла

Нюансы отопления частного дома агрегатом на твердом топливе рассмотрены в видеоролике:

Видео об особенностях монтажа одной из популярных моделей твердотопливного котла:

Монтажные работы по установке отопительного котла, потребляющего твердое топливо, не особо сложные. Каких-либо невыполнимых требований к их проведению нет. Да и разрешений государственных инстанций получать не надо. Хотя с точки зрения реализации на практике этот комплекс работ весьма трудоемкий и может доставить немало хлопот, поскольку состоит из многих нюансов.
