Канализация загородного дома: популярные схемы и варианты обустройства

В частном доме или на даче обустраивают автономную канализацию. Она должна быть несложной, эффективной, надежной, удобной в монтаже и эксплуатации. В идеале систему планируют еще на этапе проектирования здания, но иногда возникает потребность в замене старых коммуникаций.

Это создает дополнительные сложности, и их надо учесть. Какой должна быть правильная канализация загородного дома? Рассмотрим популярные схемы и варианты обустройства.

Как работает канализация частного дома

«Удобства во дворе» могут удовлетворить только в том случае, если речь идет о дачном участке без водопровода, где владельцы появляются изредка и ненадолго. Работы по благоустройству жилого дома в первую очередь подразумевают монтаж водоснабжения и канализации. Их проектируют одновременно. Если вода уже подключена, то канализацию «подгоняют» под имеющуюся сеть.

Простая схема наружной канализации
При выборе схемы канализации жилого дома ошибок быть не должно. Неправильно собранная сеть не будет работать или же при ее эксплуатации возникнут проблемы

Проект локальной канализации для загородного дома должен быть максимально простым, чтобы минимизировать количество ошибок, которые возможны при монтаже. Такую схему можно разработать самостоятельно, опираясь на чертежи в интернете. А сложный проект лучше все-таки доверить специалистам.

Простая канализация частного дома состоит из типовых элементов: труб, подсоединенных к сантехприборам, стояка, наружного трубопровода и накопительного или очистного сооружения, в который сливаются все сточные воды из дома.

Размещение элементов системы

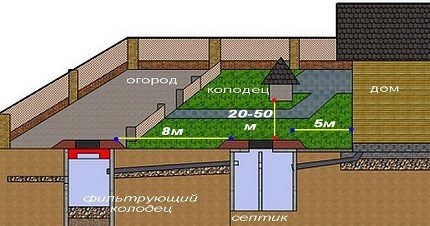

При выборе месторасположения ревизионных колодцев и очистных сооружений, а также при выборе глубины траншей следует тщательно придерживаться СНиП, нормативных документов

При разработке плана канализационной системы руководствуются несколькими принципами:

  • В одноэтажном доме разумно разместить рядом помещения, в которых установлены сантехприборы (кухня, ванная, туалет).
  • Блоки с сантехникой лучше расположить поближе к точке вывода труб на улицу.
  • В двух- или трехэтажном жилом доме помещения с сантехникой планируют одно над другим, чтобы подключить все оборудование к общему стояку.
  • Схему внутренней канализации дома следует разрабатывать так, чтобы количество соединений было минимальным. Это положительно скажется на эффективности канализационной системы, а вероятность засоров и неполадок снизится. Главное правило: простое – надежнее.
  • Иногда планировка дома такова, что приходится разрабатывать сложную схему коммуникаций. Альтернатива – монтаж нескольких простых систем с отдельными наружными трубопроводами и очистными сооружениями.

Есть дома, где в системе канализации сложно обойтись без насосного оборудования. В таких случаях лучше не экономить на технике, а проектирование и монтаж сложной канализации загородного дома доверить профессионалам.

Особенности очистки септика
Стандартный ассенизаторский шланг – 25 м. Если расстояние от машины до очистного сооружения будет больше, стоки придется откачивать вакуумным насосом, что обойдется дороже

При разработке проекта канализации следует учитывать несколько важных факторов:

  • Схему обустройства системы водоснабжения. Она может работать от частного гидротехнического сооружения (колодца или скважины с насосом) или централизованной сети.
  • Количество и тип сантехнических приборов, которые будут установлены, а также сколько каждый из них в среднем потребляет воды.
  • Расстояние от дома до септика, объем и количество камер, общую длину трубопровода.
  • Способ очистки септика, наличие/отсутствие подъездных путей для ассенизаторской спецтехники.
  • Климат и гидрогеологические особенности местности: уровень промерзания грунта, УГВ, рельеф участка.

При разработке проекта в чертежах учитывают все нюансы: разводку канализации (внутреннюю и внешнюю), тип и количество материалов, повороты, стыки и соединения.

Если в схеме локальной канализации предусмотрена установка дополнительного оборудования (насосов, компрессоров или аэраторов для септиков), то места расположения устройств также обозначают на чертежах.

Накопительный септик
При подборе подходящей конструкции септика следует заранее просчитать частоту и стоимость его очистки. Объем ассенизаторской машины – 4-13 м.куб. От типа необходимой техники напрямую зависит цена утилизации стоков

При разработке проекта могут возникнуть некоторые трудности, связанные с гидрогеологическими особенностями и рельефом местности. Трубопровод прокладывают под уклоном, чтобы сточные воды перемещались самотеком. Это бывает затруднительно при сложном ландшафте. В таких случаях либо более тщательно подбирают место для септика, либо ставят насосы для принудительной перекачки нечистот.

Прокладка трубопровода
Согласно нормам, трубы прокладывают ниже уровня промерзания грунта. Глубина ямы может достигать 1.5 м, а в некоторых регионах – 1.8 м

В зависимости от типа грунта проектируют системы доочистки для септиков. Это могут быть поля фильтрации или фильтрующие кассеты. Первые целесообразно использовать на песчаных и супесчаных грунтах, а вторые – на глинистых и суглинистых. На выбор вида, материала септика, особенности его монтажа влияет также уровень грунтовых вод.

Подбор материалов для обустройства системы

Большинство домовладельцев выбирают канализационные трубы из синтетических материалов. Они подходят как для внутренней, так и для наружной разводки. Это прочные изделия, устойчивые к коррозии. При сильном механическом воздействии они способны деформироваться, но редко дают трещины.

На гладких внутренних стенках полипропиленовых и поливинилхлоридных труб меньше скапливаются отложения, чем на металлических поверхностях. Благодаря этому канализационная сеть меньше подвержена засорам.

Изделия из полимеров устойчивы к кислотам и щелочам. Химически активные стоки не наносят вреда трубам, что положительно сказывается на сроке их эксплуатации. Также полипропилен и поливинилхлорид хорошо переносят высокие температуры (до 60-100 градусов).

Качественные полимерные трубы
Трубы из полимеров экологически безопасны. При нагревании материалы не выделяют токсичных веществ в атмосферу, воду или почву

Для монтажа трубопровода потребуются соединительные детали, тройники, фитинги. Чтобы было удобно обследовать и ремонтировать канализацию, необходимо позаботиться о наличии ревизионных ниш, колодцев и люков для них. Также необходимо подобрать подходящий герметик для обработки стыков. Лучше всего отдать предпочтение специальному силиконовому составу с антисептическими добавками.

Схема расположения сантехоборудования
При планировании точек подключения сантехоборудования нужно позаботиться, чтобы унитаз находился немного ниже, чем остальные приборы, и рядом со стояком

Для внутренней канализационной сети подбирают трубы различного диаметра в зависимости от размеров патрубков сантехприборов.

Труба стояка обычно имеет диаметр 100 мм. При планировании его расположения учитывают, что сантехнику следует располагать на расстоянии не более 3 м. Стояк обычно монтируют в санузле, т.к. расстояние до унитаза должно быть не более 1 м. В случае, если невозможно расположить элементы системы на таких расстояниях, следует установить трубы большего диаметра.

Внутренняя канализация частного дома

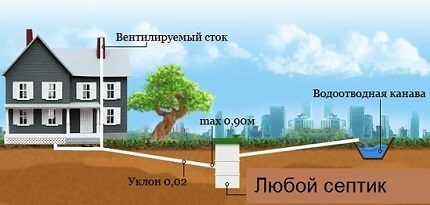

При разработке проекта канализации нужно рассчитать правильный угол уклона. Он должен быть 2-15 см на 1 м. Участки с поворотами трубопровода на 90 градусов продумывают так, чтобы использовать 2-3 колена, которые устанавливают под 30-45 градусов. Это необходимо, чтобы избежать скопления нечистот в коленах и засоров.

Канализационные трубы и стояки часто маскируют за гипсокартонными коробами. Чтобы предотвратить появление шума во время работы системы, ее изолируют минватой или другими подходящими материалами.

Трубы канализации подключают к сантехприборам с помощью сифонов с гидрозатворами. Они предотвращают поступление воздуха из канализации в помещение. Эти приборы могут быть металлическими или пластиковыми. При выборе лучше ориентироваться на материал канализационных труб. Если они полимерные, то целесообразно установить пластиковые сифоны.

Схема разводки труб
Некоторые сантехприборы изначально снабжены сифонами, а в унитазах он предусмотрен конструкцией. Если же раковина или ванна продаются без сифонов, их приобретают отдельно

Сифоны могут быть гофрированными, иметь бутылочную или трубную форму. Приборы первого типа – самые дешевые. Они удобны в монтаже и эксплуатации, устойчивы к воздействию агрессивных химических веществ. Однако их нежелательно подключать к раковинам, в которые часто сливают горячие жидкости.

Бутылочные сифоны по форме похожи на колбу. Это может быть как преимуществом, так и недостатком, поскольку на дне устройства скапливаются предметы. Если в слив раковины упадет кольцо или ценный предмет, его легко извлечь. С другой стороны, из-за такой формы в сифоне могут образовываться засоры.

Трубные сифоны имеют U-образную форму. В нижней точке такого сифона также могут скапливаться твердые частицы. Их удаляют с помощью специального колена. В гидрозатворе устройства небольшое количество воды, поэтому она может испаряться и переставать защищать от запаха канализации.

Существуют также сухие сифоны. Они высыхают после того, как вода сливается в канализацию. Устройства снабжены эластичной мембраной, предотвращающей попадание воздуха из труб в помещение. Такой сифон обойдется дороже менее технологичных аналогов, зато с ним не бывает проблемы испарения воды из гидрозатвора.

Гофрированный сифон
При всех достоинствах гофрированные сифоны чувствительны к высоким температурам, быстро деформируются и выходят из строя, поэтому при возможности лучше использовать иные модели

Верхнюю часть стояка выводят на крышу. Ее не герметизируют, но хорошо закрывают от осадков и грязи. Это необходимо, т.к. в момент сброса воды в системе создается разреженное давление, и воздух может выдавить в помещение. Альтернативой может быть монтаж аэрационного клапана, который пропускает воздух, но защищает дом от канализационной вони.

Обустройство наружной системы водоотведения

В подвале или под полом стояк внутренней канализации стыкуют с наружным трубопроводом. При этом важно минимизировать количество прямых углов и поворотов. Проект наружной канализации разрабатывают так, чтобы до септика было как можно ближе, а участок трубопровода был прямым.

Что касается материала труб, то выбор в пользу полимеров рационален. Монтаж наружной канализации загородного дома – трудоемкий процесс, т.к. связан с большими объемами земляных работ. Необходимо вырыть траншеи на глубину ниже уровня промерзания почвы. Дно ям утрамбовывают, насыпают песчаную подушку, поверх которой кладут трубы под уклоном 2-3%.

Монтаж наружной канализации
Если возможны суровые морозы, то трубы, проведенные под землей и в неотапливаемых помещениях дома, утепляют теплоизоляционным материалом

Сточные воды из канализационных труб поступают в накопительные или накопительно-очистные сооружения. Это могут быть выгребные ямы или септики. Домовладельцы все чаще останавливают выбор на автономных станциях биологической очистки. Каждое из этих сооружений имеет свои достоинства, и выбирать следует, ориентируясь на потребности семьи, объем стоков и запланированную частоту чистки.

Выгребную яму целесообразно строить на даче или для канализации загородного дома, в котором установлено минимальное количество сантехприборов. Ее единственное существенное преимущество – относительная дешевизна. Такое сооружение нуждается в частой откачке, а это лишние расходы в процессе эксплуатации.

При строительстве выгребной ямы или герметичного накопительного септика имеет смысл смонтировать обратный клапан, чтобы предотвратить перетекание сточных вод из переполненной очистной конструкции в дом. Клапан также защитит от грызунов, которые могут по трубам попасть в помещение.

Хорошее решение – установка двух- или трехкамерного септика. В таком сооружении нечистоты отстаиваются, очищаются и фильтруются. Вода на выходе относительно чистая и безопасная для окружающей среды. Септик можно построить своими руками или приобрести готовый.

Монтаж и подключение септика
В большинстве домовладений устанавливают септики. Обычно это пластиковые конструкции, которые необходимо дополнительно защищать от всплытия, промерзания, пучения грунтов

Идеальный вариант с точки зрения эффективности и экологичности – станция биологической очистки. Это сложное оборудование промышленного производства, которое очищает сточные воды от вредных примесей на 95-98%. У станций лишь один недостаток – дороговизна, однако если владелец участка может себе позволить такие расходы, они окупятся сторицей.

Полезное видео по теме

Правильно подобранная схема канализации загородного дома, точные замеры и расчеты, качественные материалы и грамотный монтаж – залог эффективной работы будущей системы. В некоторых вопросах трудно разобраться самостоятельно. Предлагаем полезную подборку видеоматериалов по обустройству автономной канализационной системы частного дома.

Короткая лекция, в которой объясняется принцип работы системы, особенности выбора схемы:

Наглядная демонстрация, благодаря которой легче будет разобраться в работе системы:

При расчете уклона труб наружной канализации нередко допускают ошибки. Ознакомьтесь с видео, которое поможет сориентироваться при разработке проекта и монтаже трубопровода:

Видеоматериалы по устройству вентиляции канализационной системы:

Первый и самый ответственный этап строительства – проектирование. Чем детальнее и точнее разработана схема канализации дома, тем проще в эксплуатации будет готовая система. Если возникают трудности, не стесняйтесь задавать вопросы, обращаться за помощью к профессионалам. Лучше потратить время и силы на уточнение нюансов, чем впоследствии столкнуться с проблемами. Эффективная автономная канализация – это не так уж сложно.

Комментарии посетителей
  1. Ольга

    В нашем доме канализационные стоки сливаются в выгребную яму, и, как правильно подмечено, это дешевый способ, но со своими заморочками. У нас в старом доме эта яма даже не была обложена и поэтому осыпалась, при ее наполнении, просто выкапывалась другая. Надо отметить, что унитаз и ванна не были установлены в доме. Сделала для себя открытие, что лучше использовать станции биологической очистки. Я сторонник того, чтобы беречь природу и ее ресурсы.
