Фановая труба для унитаза: для чего нужна + нюансы монтажа и подключения

Фановая труба – это компонент канализации, без которого невозможно обустроить санузел. Она предназначена для сообщения стояка канализации с атмосферой, препятствует образованию сточных вод и появлению в санузле неприятного запаха. Установленная в туалетной комнате фановая труба для унитаза предотвращает появление разряжения в канализационной системе и обеспечивает бесперебойную работу водяных затворов.

Разновидности фановых изделий

Фановые трубы классифицируются по конструкционному материалу, используемому при изготовлении продукции.

Классификация делит трубы фановые на 2 вида:

  • металлические;
  • пластиковые.

Металлический (чугунный) вариант может монтироваться в канализационную систему, выполненную из аналогичного материала. Пластиковые изделия можно устанавливать как в пластиковый, так и в чугунный трубопровод.

Пластиковые фитинги
При ремонте фановых труб рекомендуется заменить чугунные элементы пластиковыми аналогами. Этот материал намного гибче и долговечнее, чем чугун

При монтаже элемента из пластика получается гибкая канализационная фановая труба, монолитное колено или компактный переходник. Чугунные изделия не обладают гибкостью и не отличаются разнообразием форм.

Для чего используется фановая труба

Согласно действующим сегодня строительным нормативам, процесс сооружения системы канализации одноэтажного дома может выполняться без фановой трубы. Это связано с незначительным количеством единовременных стоков.

Если здание состоит из двух и более этажей или жилье оборудовано несколькими санузлами, тогда в целях обеспечения стабильного давления в системе канализации требуется фановая труба. Этот элемент связывает стояк с атмосферой, поддерживая стабильное атмосферное давление даже в случае объемного выброса воды из туалетного бачка, которое провоцирует разрежение в отводящей линии.

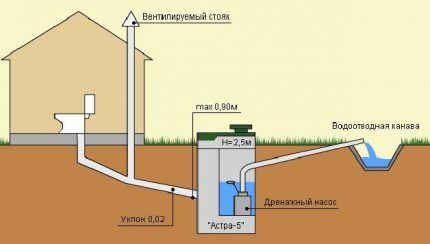

Фановая труба в дачном доме
Согласно принятым строительным нормам, в одноэтажном здании с одним санузлом минимальное количество стоков, поэтому установка фановой трубы в санузле не обязательна

Если в жилом помещении оборудовано несколько туалетных комнат, тогда ситуация кардинально изменяется и устанавливаемая на унитазе фановая труба является жизненной необходимостью. Это правило действует в следующих случаях:

  • дом имеет 2 и больше уровней, которые оборудованы канализационной системой и водоснабжением;
  • диаметр поперечного сечения стояка канализации — 50 мм;
  • внутри здания имеется бассейн или водяное оборудование, которое спускает в канализацию значительный объем стоков;
  • септик близко расположен к дому, что может стать причиной достаточно неприятного запаха.

В вышеперечисленных случаях разрежение без фановой трубы может привести к быстрому опустошению сифонов под унитазом или раковиной, что обеспечит прямой контакт «атмосферы» септика с микроклиматом помещения.

Таким образом, установка фанового изделия в канализационной системе обеспечивает стабильное давление в отводящем трубопроводе и сохраняет целостность водяных стоков в сифонах под специальными сточными отверстиями, отсекающими неприятный аромат септиков от домашнего микроклимата.

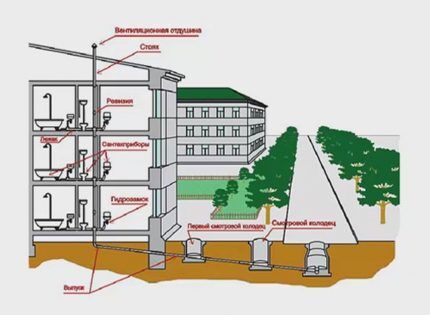

Канализация в многоэтажном доме
Установка фановой трубы обязательна, если в здании обустроено 2 и более санузла, которыми пользуются одновременно все члены семьи

Строительство системы канализации и вентиляции с фановыми трубами рационально в следующих случаях:

  • при установке канализационного стояка в частном доме с диаметром 50 мм;
  • при наличии в доме двух и более этажей, на каждом из которых имеются санузлы;
  • в частном доме оборудовано водопроводное оборудование, например, бассейн, генерирующее мощные водные стоки;
  • автономная система канализации расположена рядом с жилым домом.

Обычно монтаж унитаза выполняется на канализационную трубу, имеющую типовой диаметр 110 мм. Сечение отверстия для слива в бачке составляет 70 мм. Как правило, к ванной подводится трубопровод с диаметром 50 мм. Он соединяется со стояком с сечением сифона не больше 110 мм. Из этого следует, что при работе одной ванны или унитаза внутренний диаметр стояка не будет полностью перекрыт.

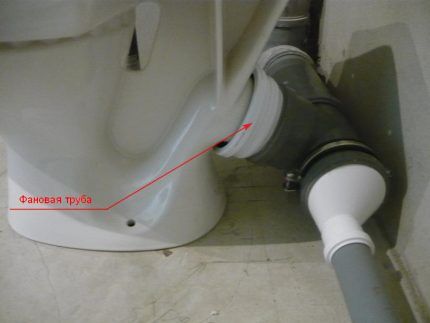

Фановая труба для унитаза
Труба фановая для унитаза необходима в случае одновременного использования нескольких санузлов, когда разовый сток может перекрыть полностью сечение канализационного трубопровода

Умывальник, раковина или бытовая техника (посудомоечная машина, стиральная и другие), подключенные к канализационной системе, не способны значительно изменить объемы единовременного слива. Разовые стоки вышеперечисленных приборов незначительны, поэтому они не могут кардинально повлиять на ситуацию. В этих случаях фановая труба монтируется к унитазу по желанию владельца недвижимости.

Правила и особенности установки

Трубы фановые изготавливают из канализационных труб необходимого диаметра. Они служат продолжением стояка в санузле и заканчиваются вводом в специальный канал, оборудованный для вентилирования канализационной системы.

Присоединение унитаза к трубе
Часто происходит замена понятий,  и фановой трубой унитаза называют переходник (манжету, эксцентрик), соединяющий сантехприбор с раструбом канализационной трубы

Подключение фановой системы позволяет успешно решить актуальную проблему возникновения неприятных, резких запахов в туалете при полноценной работе канализационной и вентиляционной систем. Это связано с небольшим размером сифонов в современных сантехприборах, за счет чего в них может образоваться недостаточный запас воды (гидрозатвор).

Если душевой трап или сантехнический прибор не используется более 2 дней, это может привести к высыханию гидрозатвора, что спровоцирует беспрепятственное проникновение воздуха из канализации в санузел. При этом труба фановая не только эффективно подсасывает воздух, а и вентилирует трубопровод канализации. При подъеме теплого воздуха по стояку возникает разрежение, за счет которого он частично попадает в атмосферу через ранее высохший сифон.

Установка трубы
Установка в частном доме чугунной или пластиковой трубы фановой делает менее насыщенным неприятный запах, возникший при высыхании сифона

Согласно строительным нормам, трубу фановую необходимо проводить в теплом помещении, при необходимости надо сделать утепление изделия. Если она замерзнет, испарения будут развеиваться недостаточно быстро и эффективно. По этой причине уже через год использования верхняя часть элемента покроется зеленоватым налетом.

Выполняя установку трубы фановой необходимо соблюдать два основных правила:

  • Диаметр изделия должен быть больше диаметра стояка, на котором монтируется канализационная труба (независимо от используемого при изготовлении трубы материала).
  • Она должна заканчиваться в 40-50 см от края конька крыши, таким образом неприятные запахи будут быстро удаляться в атмосферу.

Выход системы должен находиться за пределами жилой зоны. Точнее, труба фановая для сантехнического устройства (унитаза) должна выходить за пределы санузла и тянуться через чердак на крышу здания. В противном случае зловонные запахи из вашего септика проникнут в жилое помещение.

Что требуется для монтажа унитаза

Схема подключения сантехнического устройства к общей канализационной системе предполагает подсоединение унитаза к трубопроводу при помощи труб, отводов, гофрированных или же эксцентриковых манжет.

Манжеты для унитаза
Элементы, которые необходимы для подключения унитаза в санузле — резиновая манжета(1), гофра (2) и пластиковый отвод(3). Подходит одна, но иногда приходится соединят несколько

Следует учитывать, что монтаж любой модели унитаза с использованием надежных и долговечных манжет обладает рядом требований:

  • категорически нельзя подрезать трубы и менять их геометрическую форму;
  • гофрированные манжеты можно свободно вытягивать в длину, а также изгибать под требуемым углом;
  • эксцентриковые манжеты надо повернуть относительно оси, это позволяет компенсировать отклонение от соосности соединяемых между собой пластиковых труб.

Выполнение соединения трубопровода с использованием гофрированной манжеты имеет свои плюсы. Это уникальная возможность подключения унитаза к общей канализационной системе в труднодоступных местах. В этих случаях канализация оснащена различными приемными раструбами.

Инструкция по установке стояка

При замене трубопровода в загородном доме или квартире вначале необходимо демонтировать канализационную систему. Изделия из чугуна считаются устаревшими, поэтому их необходимо заменить на пластиковые аналоги, соблюдая определенные правила.

Чугунный стояк
На сегодняшний день в домах старого фонда часто выполняется демонтаж старой чугунной трубы. Пластиковые элементы отличаются лучшими характеристиками и долговечностью

Демонтаж осуществляется путем отключения канализационного стояка с последующим отсоединением всех элементов конструкции. Перед заменой рекомендуется воспользоваться консультацией специалистов, что позволит узнать, не повлечет ли замена элемента чугунного стояка на пластиковый неприятные последствия, выраженные в снижении показателя прочности и надежности канализационной системы.

Новую трубу монтируют с нижней точки жесткости, находящейся в области магистрального стояка. Монтаж в загородном доме начинают с участка, на котором находится фундамент здания. В несущих конструкциях требуется просверлить отверстия, после этого устанавливают трубу диаметром 110 мм и закрепляют ее хомутами. После установки сантехнического прибора к нему подводят специальный отвод.

При установке стояка необходимо использовать исключительно металлические хомуты, которые обеспечат надежность конструкции и позволят снизить отклонения от линий разметки, возникающие в процессе сборки.

Хомуты для стояка
Металлические хомуты, которые используются при установке фановой трубы обеспечивают прочность данной конструкции и позволяют регулировать соединяемые между собой элементы

Шпилька на металлическом хомуте отличается функциональной винтовой структурой, позволяющей с точностью отрегулировать соединяемые элементы.

Теплоизоляция и шумоизоляция трубы

При монтаже пластиковых элементов нельзя забывать о важных мерах защиты системы — шумоизоляции и теплоизоляции трубы. Теплоизоляция осуществляется при помощи трубчатого чехла из пеноизола, который одевается снаружи. Для обустройства шумоизоляции системы место контакта плиты межэтажного перекрытия и трубы заполняют монтажной пеной или другим герметичным материалом.

Теплоизоляция трубы
Фановая труба опоясывается герметичным материалом с отличными шумоизолирующими качествами. За счет этого вибрация от передвижения по трубе сточных вод не переходит на стены дома

Шумоизоляция трубы фановой может осуществляться с использованием минеральной плиты или специальной монтажной пены. Чаще применяется монтажная пена, которая более простая в применении, однако, в случае демонтажа конструкции она не позволит собрать ее обратно.

Обратный клапан для фановых систем

В процессе монтажа труба фановая вводится в предварительно подготовленный вентиляционный канал. Если проект предусматривает наличие минимального количества вентиляционных стояков, то отвод для унитаза выводится горизонтально к стене, не ухудшая интерьер санузла. Особенного внимания заслуживает важный элемент системы — обратный клапан, в функции которого входит:

  • предотвращение возврата отходов жизнедеятельности обратно в унитаз;
  • клапан не допускает попадание грызунов в систему канализации;
  • исправление ситуации в случае неправильного уклона трубы;
  • препятствие возврату в унитаз механических примесей.

Если производится внутренний монтаж обратного клапана, трубу следует вначале очистить и тщательно обезжирить. Затем устанавливают специальную вставку — ее надо приобрести заранее, так как она не входит в комплект с обратным клапаном. При установке клапана надо учесть, что его расположение должно быть встречным к возвращаемому потоку, причем лепестки загибаются в сторону сантехнического элемента.

Обратный клапан
Установка обратного клапана может осуществляться в различных местах канализационной системы. Внутренний монтаж требует предварительной подготовки и некоторого пространства

При монтаже клапана нельзя использовать смазывающие или силиконовые средства, даже если они предназначены для канализационных систем. Процесс установки должен осуществляться исключительно насухую. Если канализационная труба имеет типовой диаметр 110 мм, тогда установка клапана предполагает применение специального адаптера. Если планируется соединение с серой трубой со спиленным раструбом, клапан устанавливается в трубу.

Цилиндрический обратный клапан
Цилиндрический обратный клапан с крышкой надо установить в отводящую трубу непосредственно после установки сантехнического устройства в санузле

При сливе воды в унитазе крышка клапана открывается, после чего она автоматически закрывается с помощью пружины, изготовленной из нержавеющей стали. За счет подобной конструкции крышка не открывается снаружи фекальными массами, что исключает их попадание обратно в унитаз. Герметичность соединения клапана с канализационными трубами достигается с помощью резиновых колец. Клапан обладает большим сроком службы (более 50 лет).

Подключение унитаза без гофры

Если хозяином принято решения при подключении сантехнического устройства не использовать гофру, необходимо придерживаться основных правил: необходимо использовать  переходник или патрубок, подключение унитаза к переходнику осуществляется разными способами в зависимости от выпуска сантехнического устройства.

Манжета для унитаза
Гладкая жесткая манжета представляет собой важный элемент, который применяется для подключения сантехнического устройства любой модификации без использования гофры

В зависимости от внутренней конструкции унитазы классифицируются на 3 вида, отличающиеся также особенностями монтажа и подключения:

  • Сантехоборудование с косым выпуском. Установка сантехнического устройства выполняется в трубу под углом 90.
  • Сантехоборудование с вертикальным выпуском. Монтаж сантехники проводят в пол.
  • Сантехоборудование с горизонтальным выпуском. Установку изделий осуществляют в трубу канализации горизонтально или с небольшим уклоном.

В случае, если выпуск сантехники и вход канализационной сети не совпадают, тогда надо установить изогнутые под нужным углом трубы-переходники или же подобрать оптимальную модель унитаза.

Виды выпусков унитаза
Сантехнические устройства для туалетной комнаты могут иметь разный вид выпуска — косой, горизонтальный (прямой), вертикальный. Первый вариант широко использовался в прошлом веке, но сегодня горизонтальный его вытесняет

Перед тем, как выбрать оптимальную конструкцию, стоит рассмотреть особенности установки сантехнического оборудования каждого вида.

Монтаж унитаза с вертикальным выпуском

Подобные модели сантехники широко используются в странах Европы. Это связано с тем, что в сантехническое оборудование вмонтирован вертикальный выпускной патрубок и расположенный в чаше сантехники сифон. Удобная конструкция позволяет произвести установку изделия на любом расстоянии по отношению к стене.

Унитаз с вертикальным выпуском
Унитазы с прямым (вертикальным) выпуском в пол монтируются с помощью специальных запчастей. Развязка канализации обычно расположена под перекрытиями, а трубы не требуют наличия стен и перегородок

Монтаж сантехники с вертикальным выпуском осуществляется сравнительно просто:

  • выполняется разметка на полу туалетной комнаты;
  • по разметке устанавливается винтовой фланец, оснащенный специальным фиксатором;
  • канализационную трубу монтируют в отверстие круглой формы, расположенное в центре фланца;
  • на установленный ранее фланец монтируется унитаз, затем его поворачивают до полной фиксации оборудования.

Выпускной патрубок оснащен уплотнительным кольцом. Благодаря наличию этого элемента, патрубок автоматически плотно прижимается к канализационной трубе.

Установка сантехники с горизонтальным выпуском

Подключение моделей унитаза с прямым (горизонтальным к полу) выпуском актуально для условий в нашей стране. Это связано с тем, что санузел привязан к определенной стене туалетной комнаты из-за специфической разводки труб канализации в типовых домах России. Так как выпуск в этих моделях направлен назад, он находится в тыльной части изделия. Выпускной патрубок прикрепляют к трубе, используя уплотнительную манжету.

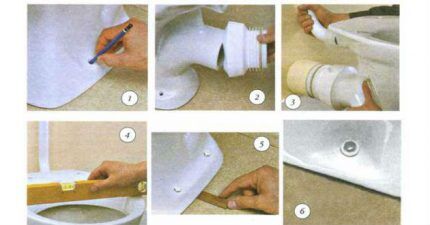

Подключение унитаза с горизонтальным выпуском
Схема подключения современного сантехнического устройства с горизонтальным выпуском в санузле квартиры или дома включает шесть основных этапов

При монтаже следует обратить особое внимание на закреплении сантехоборудования к полу санузла. Ножки чаши сантехники с горизонтальным выпуском имеют специально проделанные отверстия, предназначенные для надежной фиксации унитаза к полу.

Подключение сантехнического оборудования с прямым выпуском заканчивается процессом установки, во время которой используются шурупы и дюбели. Крепление необходимо выполнять аккуратно, так как в случае сильного «дотягивания» шурупа можно повредить целостность поверхности санфаянса.

Монтаж сантехоборудования с косым выпуском

Процесс установки и подключения сантехоборудования с косым выпуском выполняется поэтапно:

  • Перед подключением сантехники к канализационной системе выпуск устройства с расположенными внутри канавками следует смазать смесью сурика с олифой (или герметиком).
  • Сверху надо тщательно намотать смоляную прядь. Кончик отростка длиной 0,5 см должен остаться свободным, так как концы пряди могут попасть в отверстие и спровоцировать возникновение засорения.
  • Обмотанную смоляную прядь смазывают суриком.

Затем выполняется монтаж унитаза, в процессе которого выпускной отросток фиксируется в раструбе трубы канализации.

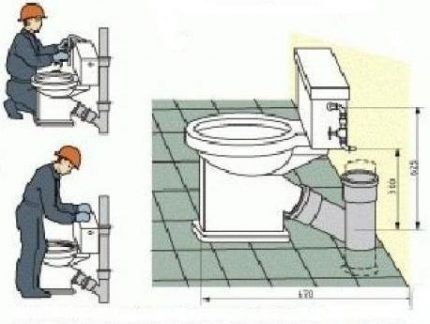

Установка унитаза с косым выпуском
Схема подключения оснащенного косым выпуском унитаза может служить наглядным пособием для самостоятельного монтажа оборудования. Его можно врезать прямо в стояк или подсоединить к канализационной трубе

Монтаж сантехоборудования с косым выпуском — более простой процесс за счет отсутствия в определенном месте фиксированной точки для подключения. Если при обустройстве канализационной системы выпускной раструб расположен неточно, это не считается проблемой.

Особенности ремонта фановых систем

Монтаж внутренней системы канализации производится «в раструб». Это значительно облегчает процесс установки и демонтажа всех элементов трубопровода.

Ремонтные работы необходимы при физическом повреждении фановой или канализационной трубы. За счет отличного показателя жесткости (сопротивление труб на изгиб – 80 МПа) и длительного срока эксплуатации пластика (до 60 лет) имеется малая вероятность физического повреждения труб.

При выполнении ремонта фановых труб мастер должен учитывать следующие правила:

  • окончание фановой трубы располагают таким образом, чтобы обеспечить эффективное рассеивание неприятного запаха;
  • диаметр трубы должен быть таким же или больше стояка, на который выполняется установка;
  • прокладывают трубу в теплых помещениях, а заканчивают монтаж в холодной зоне, так как разница температур провоцирует перепад давления в различных участках трубы.

Ремонтные работы предполагают присоединение трубы фановой к канализационному стояку. Одновременно на других стояках выполняется установка вакуумных клапанов — уплотнителей из резины, оснащенных пружинами.

Ремонт трубы
Замена и ремонт фановых труб должны производиться по проектной документации, с учетом правил установки стояков в канализационной системе

В процессе работы канализационная система создает в клапане разрежение, вследствие чего он открывается и всасывает воздух из помещения. После стабилизации давления в стояке специальная пружина автоматически запирает обратный клапан, препятствуя выходу неприятного запаха в атмосферу.

Видео по теме

Видеоролики полезны для общего понимания работы канализационной системы в доме.

Роль фановой трубы в канализационной системе и принцип работы вакуумных клапанов:

Замена чугунной трубы для унитаза на пластиковую:

Как самостоятельно заменить тройник:

Мы разобрались, что собой представляет фановая труба и какова ее роль в системе канализации и вентиляции. Обустройством ее можно заняться самостоятельно, но если с установкой или расчетами возникают затруднения, лучше обратиться к специалистам.
