Проект дренажа участка: правила проектирования + выбор расположения, уклона, глубины, элементов системы

Система трубопроводов и траншей, сконструированная с целью отвода лишней влаги с участка, называется дренажом. Собранную со всей территории воду выводят в накопители или сбрасывают в канавы, расположенные за границей участка.

Чтобы создать благоприятную почвенную среду для произрастания культур и предотвратить затопление строительных объектов, необходимо тщательно продумать проект дренажа участка, подобрав оптимальную схему.

Назначение дренажа садового участка

Мероприятия по мелиорации, согласно нормам (СНиП 2.06.15), проводят в лесных и сельскохозяйственных угодьях, чтобы почва стала максимально пригодной для выращивания плодовых деревьев, зерновых и овощных культур. Для этого формируют разветвленную систему открытых канав или закрытых трубопроводов, основное назначение которой – осушить чересчур увлажненные участки.

Конечная цель сбора воды в отводы и рукава различных типов – искусственные или естественные водоемы (если позволяют условия), специальные дренажные канавы, колодцы или накопительные резервуары.

По этому же принципу конструируют сеть трубопроводов для дачного участка, вне зависимости от его площади – 6 или 26 соток. Если территория страдает от частых затоплений после дождя или весеннего половодья, строительство водосборных сооружений обязательно. Скапливанию лишней влаги способствуют глинистые грунты: супеси и суглинки, потому что ни не пропускают или крайне слабо пропускают воду в нижележащие слои.

Дренажные траншеи
Нередко заглубленные в землю трубы, если позволяет рельеф, заменяют наружными сооружениями – канавами и траншеями. Это элементы водоотведения открытого типа, по которым вода движется самотеком



Еще один фактор, побуждающий задуматься над дренажным проектом – повышенный уровень грунтовых вод, о наличии которых можно узнать и без специальных геолого-разведывательных изысканий.

Если на территории дачи рыли котлован под выгребную яму или септик, а он наполнялся водой, то водоносные горизонты расположены в непосредственной близости от поверхности земли. При устройстве скважины буровой организацией вы получите данные о расположении водных горизонтов от специалистов.

Защита от подтопления
Лишняя влага в грунте – это всегда опасность для целостности фундамента строительных объектов: дома, бани, гаража, подсобных построек

Даже если фундамент устоит, нет гарантии сохранения комфортной среды внутри цокольных этажей и подвалов: возможно появление сырости, преждевременной коррозии, грибка и плесени.

Со временем отсыревшие бетонные и кирпичные фундаменты покрываются трещинами, которые сложно заделать. Напротив, они продолжают расти, провоцируя подвижки строений. Чтобы предотвратить разрушение, еще на этапе строительства здания необходимо задуматься об устройстве эффективного дренажа.

Элементы дренажной конструкции

Что же представляет из себя дренажная система? Это сеть, состоящая из различных составных частей, основным назначением которых является отвод и сбор грунтовых и атмосферных вод. Последние образуются в результате таяния снега или при затяжных дождях.

Главные подземные элементы – это дренажные трубы. Их не нужно путать с водопроводными и канализационными, поскольку по ним перемещаются только воды, находящиеся в верхних слоях грунта, а также дождевые и талые.

Дренажные трубы
Современный тип дренажных труб – изделия из прочного и выдерживающего большие нагрузки модифицированного пластика (например, ПНД). Стенки труб покрыты фильтрующими отверстиями или пропилами, некоторые виды сверху покрыты геотекстилем

Популярны более эластичные гофрированные модели. Диаметр труб зависит от объемов отводимой жидкости, стандартные размеры сечения: 50 мм, 63 мм, 90 мм, 110 мм, 125 мм, 160 мм, 200 мм. Для центральных магистралей подбирают изделия большего диаметра, для веток – меньшего. Усиленные трубы состоят из 2-х слоев.

В местах соединений нескольких рукавов или на участках, где трубы поворачиваются под большим углом, устанавливают технические (ревизионные) колодцы из аналогичного материала. Это широкие отрезки гофрированных труб или специально изготовленные заводские модели.

В дренажную систему также могут входить накопительные колодцы, которые для эффективности устанавливают в самых нижних точках участка. Накопители устраивают, если нет возможности сбросить отводимую воду в близлежащий водоем. К колодцам ведут все дренажные магистрали. Они транспортируют воду, которую  нередко используют для полива или хозяйственных нужд.

Дренажный насос
Если рельеф местности не позволяет устраивать самотечную систему, применяют дренажные насосы. Различные модели (чаще погружного типа) служат для перекачки воды по трубам в нужном направлении, отличаются особенностями конструкций и мощностью

Кроме основных элементов системы потребуются фитинги для соединения труб, геотекстиль и строительный материал для обустройства траншей и колодцев (песок, гравий или щебень, бетонные кольца, кирпич).

Какому виду отдать предпочтение

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Линейный водоотвод
Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

Особенности системы:

  • охват всех точек накопления воды;
  • расчет уклона дренажных траншей;
  • обеспечение защиты системы от засорения;
  • мероприятия по предотвращению появления новых заболоченных мест;
  • расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Декоративное оформление дренажа
Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 — 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа. Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

  • пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
  • пластовые (в грунте под зданием);
  • кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Дренаж для защиты фундамента
Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.

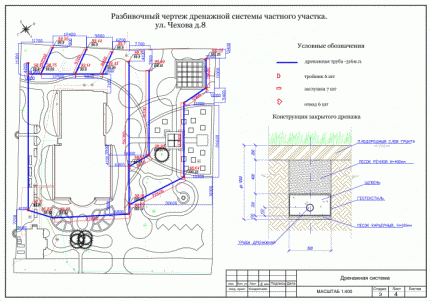

Проект дренажа на даче
Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

  • данные о грунте и верхних почвенных слоях (состав, технические характеристики);
  • план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
  • схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
  • топографическая карта дачного участка с указанием особенностей рельефа;
  • схема существующих поверхностных и находящихся в земле коммуникаций;
  • данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж. Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Что учитывают при проектировании

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод.

Глубина укладки дренажных труб
Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Схема кольцевого дренажа
Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка.

Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах. Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

  • суглинки и глина – от 0,003 и более;
  • песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Угол уклона труб
Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала. Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Популярные схемы дренажных систем

Рассмотрим несколько схем, которые часто включают в проект дачного дренажа. Среди них системы для отвода вод от дома, а также водосборные конструкции развернутого вида.

Одна из самых распространенных схем – пристенный дренаж для повышения характеристик гидроизоляционной защиты фундамента и цоколя.

Схема пристенного дренажа
Пристенная система служит эффективной защитой подвальных и полуподвальных помещений от затопления. Она предотвращает как разрушительные процессы с внешней стороны, так и отсыревание внутренней отделки

Схема устройства накопительного колодца для сбора и дальнейшего использования дренажных вод пригодится тем, кто привык экономно расходовать природные ресурсы.

Схема устройства дренажного колодца
Дренажный колодец – большой резервуар из пластика, кирпича или бетона, который устанавливают в нижней точке участка. К нему ведут трубопроводы и траншеи со всей территории

Вариант схемы открытого дренажа. Оптимальный вариант для дачников, являющихся владельцами приусадебных участков с наклоном или неровным рельефом.

Схема поверхностного дренажа
Обозначения: 1 – водосточная траншея; 2 – ограда садового участка; 3- канава за пределами участка; 4 – каналы или дрены; 5 – коллектор. Расположение каналов можно менять в зависимости от конкретных особенностей рельефа

Эскиз дренажной системы для благоустройства садового участка и прилегающей к дому территории. Судя по рисунку, дом в отдельно обустроенной дренажной конструкции не нуждается.

Эскиз дренажной системы
Традиционные элементы дренажной системы: 1 – каналы/отводы; 2 – центральная магистраль, ведущая к коллектору/колодцу; 3 – ревизионные колодцы в местах пересечения труб (для поверхностного дренажа не нужны); 4 – накопительный колодец или дренажный резервуар

Безусловно, выбор схемы полностью зависит от условий конкретного дачного участка, следовательно, начинать проектирование следует с изучения собственной территории.

Полезное видео по теме

Несколько полезных советов помогут расширить знания о дренажных системах, и возможно, пригодятся при строительстве сооружений или траншей своими руками.

Рекомендации по строительству бюджетного дренажа для защиты фундамента:

Полезная информация о разных способах дренажа:

Советы по выбору дренажных труб:

Проектирование дренажной системы – ответственное занятие, с которым справится только специалист. Неправильная укладка труб или ошибки при конструировании инженерных сооружений могут нанести существенный вред. Для защиты дома или участка от грунтовых или дождевых вод советуем обратиться в проектную организацию. Это не исключает того, что некоторые строительные мероприятия вы можете произвести самостоятельно.
