Укладка дренажной трубы своими руками: пошаговый инструктаж + разбор нюансов

Дренаж защитит подземную часть дома от неизбежного разрушения, происходящего в результате его размывания. Устройство системы сбора и отвода воды с участка убережет корни растений от загнивания, избавит от застойных луж. Многочисленные преимущества несколько нивелируются ценой, размер которой обоснован проведением большого объема работ. Однако их полностью или частично можно выполнить самим, согласны?

Из предложенной нами статьи вы узнаете, как кладется дренажная труба своими руками, какие компоненты системы еще необходимо установить. Желающим сделать дренаж собственноручно мы предлагаем достоверную информацию о принципах и правилах сооружения дренажа. Представленные вашему вниманию сведения опираются на нормативные требования.

В статье подробно описаны разновидности дренажной системы. Изложена технология сооружения, даны рекомендации по выбору труб и сопутствующих материалов для организации отвода грунтовой воды. В помощь заинтересованным посетителям приложены подборки фото и видео-руководства.

Предпосылки для организации дренирования

Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.

Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.

Дренажная система частного дома
Дренажная система решает проблему переувлажнения почвы и отводит воду от фундамента, собирая ее из нижележащих грунтовых слоев

Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом.

Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.

Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить намокание подвалов, фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.

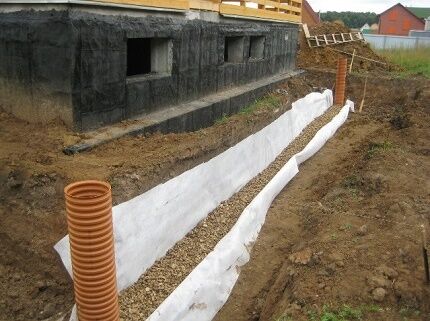

Строительство закрытого дренажа
Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа — для защиты подземных конструкций от грунтовой воды

Определить, нужен ли дренаж на участке, можно по нескольким признакам:

  • Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
  • Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
  • Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
  • Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
  • Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
  • Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.

Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.

Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.

Принцип устройства системы водоотведения

Дренирование грунтов на участке может быть закрытым, погруженным в грунт, и открытым, представляющим собой сеть открытых канавок.

В первом случае система предназначена для отвода подземных вод, если они затапливают участок. Во втором дренаж обеспечивает снижение влажности грунта в сезон паводков и дождей.

Оба типа систем можно разработать и смонтировать собственными силами.

Схема дренажной системы
При покупке участка владельцы часто понятия не имеют о гидрогеологических особенностях местности. Если почва слишком влажная и отмечаются длительные застои воды на поверхности, следует подобрать правильную схему дренирования (+)

В зависимости от того, нужно ли собирать влагу со всего участка или только с отдельных зон, обустраивают дренажи с линейными и точечными водоприемниками.

Системы первого типа требуют тщательного проектирования, при их обустройстве необходимо строго соблюдать технологию укладки и угол уклона дренажных труб.

В линейных вариантах возникает необходимость, если нужно осушить зоны вокруг зданий, дорожек, въездов, облагородить придомовую территорию или отвести лишнюю влагу с огорода.

Такие дренажи представляют собой неглубокие канавы, куда стекает вода, а потом перемещается в специальные приемные резервуары, ливневую канализацию или к месту сброса за пределами участка.

Элементы для устройства дренажа на участке
Выбор и особенности монтажа элементов дренажа зависят от предполагаемой нагрузки на систему: плотности грунта, количества воды, которая поступает в дрены. Если нагрузка будет слишком велика, стоит выбрать конструкции из самых прочных материалов

Точечные водосборники также обязательно точно рассчитывать и заранее проектировать. Они служат для локального сбора воды, но соединяются с аналогичной линейной системой канав или труб.

По указанным водоотводным каналам собранная вода точно так же выводится в коллекторный колодец и далее в поглощающий колодец, сточную канаву или пруд. Потому работы по устройству систем с точечными водоприемниками мало чем отличаются от систем с линейными вариантами.

Открытые системы очень просты в исполнении и дешевы, однако они портят ландшафт неэстетичным внешним видом. Еще один минус – стенки канав приходится постоянно поправлять, т.к. они осыпаются под воздействием влаги, а система перестает выполнять свои функции (вода застаивается на дне траншей и не перемещается к месту сброса).

Выбо разновидности дренажа для участка
При планировании дренажа следует определиться с типом системы. Нужно продумать, будет ли она открытой или закрытой. В первом случае копают канавы с косыми стенками для удобства стока воды. Ширина такой траншеи обычно составляет 0,5 м, а копают ее на глубину 0,7 м (+)

Чтобы решить проблему осыпания стенок канав, можно использовать метод отсыпки щебнем: на дно укладывают материал крупной фракции, а поверх – мелкой, после чего всю дренажную подушку покрывают дерном.

Такой вариант позволяет не подравнивать и не укреплять стенки траншей, но он подходит для участков с относительно небольшой влажностью, т.к. пропускная способность канавы сильно снижается.

Использование полимерных и бетонных лотков в сооружении открытого дренажа существенно облегчает и ускоряет работу. С целью облагораживания ландшафта и защиты систем от засорения такие  открытые системы закрывают чугунными решетками.

Для обустройства закрытой системы применяют особые перфорированные трубы — дрены, уложенные на глубину заложения фундамента. Их закладывают в заранее сформированные канавы, засыпают материалом с отличными фильтрующими свойствами, гравием, мелким щебнем или ГПС. Для контроля работы системы и проведения периодической очистки по углам здания устанавливают смотровые колодцы.

Организация закрытого дренажа
Закрытый дренаж представляет собой систему перфорированных труб, уложенных на глубину заложения фундамента. Из задача заключается в защите подземной части дома от воздействия грунтовой воды. Если закрытую систему устраивают для осушения участка, то трубы располагают на глубине 0,7 — 1,0 м

Определяя, как правильно уложить дренажную трубу, чтобы защитить растения от избытка влаги, можно воспользоваться средними значениями. Как правило, оптимальная глубина – 0,6-1,5 м.

Причем для клумб, газонов, грядок она не превышает 0.9 м, а для защиты корневищ деревьев нужно копать максимально глубокие траншеи, особенно если участок расположен на торфяных грунтах.

Виды и параметры для выбора дренажных труб

Из всех материалов для изготовления труб наиболее популярны полимеры. Их неоспоримые преимущества – долговечность, устойчивость к химическим веществам и гладкие внутренние стенки, на которые не налипает грязь. Ливневые и грунтовые воды стекают в трубопровод и беспрепятственно перемещаются к водосборникам самотеком.

Самодельная перфорированная труба
В устройстве подземного дренажа чаще всего используют пластиковые трубы с заводской или самодельной перфорацией. Реже применяются трубы из керамики или чугуна, слишком тяжелые для самостоятельно укладки

Дренажная система, собранная из современных материалов, способна служить до полувека. Главное – правильно ее смонтировать, вовремя проводить технические осмотры и не игнорировать необходимость ремонтов.

Еще одно преимущество полимеров – относительно невысокая стоимость, т.к. готовый дренаж получается недорогим, практичным и долговечным.

Дренажные трубы из пластика
При выборе дренажных труб лучше отдать предпочтение двухслойным изделиям с ребрами жесткости. Благодаря равномерному распределению нагрузки трубопровод служит дольше и надежнее. Пластиковые дренажные трубы не ржавеют, не гниют и препятствуют образованию осадка на стенках (+)

Отличное решение – труба в оболочке из геотекстиля. Внешний материал фильтрует воду, задерживая грязь. Благодаря этому трубопроводы не заиливаются.

Альтернатива дренажным трубам – обычные канализационные. Из них легко можно изготовить дренаж своими руками — для этого достаточно просто просверлить отверстия в изделиях, а сверху их обернуть геотекстильной тканью.

Элементы для устройства дренажной системы
Кроме перфорированной дренажной трубы для устройства закрытой системы потребуются смотровые и поворотные дренажные колодцы, коллекторный колодец, геотекстиль и щебень или подобный засыпной материал с высокими фильтрующими свойствами

Если требуется локальная дренажная система, можно обойтись трубами диаметром 100-200 мм, а если необходимо отводить влагу от большого участка или воды слишком много, лучше выбрать изделия диаметром 300-400 мм. Оптимальный выбор – специальная дренажная труба с фильтрующей оболочкой.

Технология укладки трубопровода

При обустройстве дренажа принципиальное значение имеет рельеф участка. Система должна быть построена так, чтобы не возникало проблем с оттоком жидкости в канавы. Если нет результатов геодезических исследований, следует самостоятельно составить схему, отметив на ней места, куда сливается дождевая вода.

При создании схемы нужно проявить внимательность, т.к. ошибки приведут к тому, что дренаж будет неэффективным. По готовому рисунку намечают, как проложить и наклонить дренажную трубу и где установить водосборники. После проверки данных производят разметку на местности и приступают к работам.

Трубопровод выводят к дренажному колодцу. Если он длинный и расположен на ровном участке, обустраивают смотровые колодцы на каждом отрезке в 50 м. Также они нужны в местах поворотов и изгибов трубопровода, там, где изменяется уклон.

Дренажный колодец тоже можно построить своими руками. Он состоит из днища, шахты с горловиной и люка. Размеры колодца должны быть достаточно большими, чтобы в него мог спуститься человек и почистить от ила. Если нет возможности обустроить габаритный колодец, то его следует обустроить так, чтобы можно было отмыть стенки с помощью шланга и вычерпать грязь.

Пластиковый колодец в форме конуса
Очень популярны полимерные колодцы. Их приобретают в готовом виде. Преимущества таких резервуаров – герметичность, прочность (благодаря гофрированной поверхности, ребрам жесткости), химическая и биологическая устойчивость

В качестве материалов для изготовления колодцев могут быть использованы бетон, пластик, кирпич.

Самые прочные и долговечные конструкции – из железобетонных колодезных колец. Они отличаются большим диаметром, их удобно обслуживать. Минус – сложности с монтажом из-за большой массы. Как правило, приходится привлекать помощников или задействовать спецтехнику.

Выводы и полезное видео по теме

При разработке схемы и в процессе строительства дренажа могут возникнуть некоторые сложности. Чтобы они не стали препятствием для качественного отведения воды от участка, ознакомьтесь с полезными видеоматериалами.

Особенности обустройства системы водоотведения на участке:

Как обустроить дренаж на даче, используя подручные средства:

Особенности обустройства дренажа в саду:

Конструкция дренажного колодца из полимеров:

Как правильно уложить дренажные трубы:

Чтобы уложить дренажную трубу своими руками, потребуются время и силы, зато расходы будут только на материалы. Не экономьте на них: приобретайте трубы и колодцы хорошего качества. Эффективная система водоотведения защитит от влаги посадки культурных растений, дом, хозпостройки и прослужит в течение многих лет. Главное, не забывать своевременно осматривать, чистить колодцы и дрены.
