Газовая рампа для баллонов: устройство + пример изготовления своими руками

Эксплуатацию автономного бытового оборудования, принцип действия которого предусматривает использование природного газа, можно сделать более рациональной. К примеру, газовые котлы домашней системы отопления эксплуатировать удобнее, если имеется газовая рампа для баллонов — коллекторная линия, куда подключаются сразу несколько сосудов с газом. Конструкция рампы обеспечивает функции, необходимые для надёжной работы газового оборудования.

Что такое рампа для газовых баллонов

Прямое подключение от баллона с газом к тому же водогрейному котлу часто сопровождается недостатками, которые могут выражаться, например, в виде перепадов давления. Такие условия негативно действуют на работу газовой горелки. В результате отмечается нестабильная работа котла, перебои подачи горячей воды и т.д.

Именно для стабилизации по давлению в первую очередь рекомендуется применять рампу для газовых баллонов, которую можно сделать своими руками.

Газовая рампа под пропан
Рампа обеспечивает большее удобство пользователям оборудования, работающего на газу. С таким хранилищем сосудов для пропана рациональнее и безопаснее эксплуатировать, к примеру, газовые котлы

Однако в целом устройство даёт пользователю ещё ряд эксплуатационных преимуществ:

  • безопасность работы на случай возможных утечек;
  • обеспечение оборудования стабильным рабочим давлением;
  • избавление газовых баллонов от эффекта «обмерзания»;
  • возможность значительно сократить периодичность обращений к сервису заправки газом.

Технологическая схема газовой рампы может предусматривать устройство коллектора на подключение как небольшого количества сосудов, так и на использование более десятка баллонов.

Рампа под баллоны
Конструкция под установку большого количества баллонов. Обычно подобные сооружения являются приоритетом для промышленных предприятий, где потребление газов существенно больше бытового

Для бытового применения чаще всего делаются газовые рампы на два или на четыре баллона.

Устройство и схема сборки газовой рампы

Конструкция коллектора – это обычный трубопровод, оснащённый отсекающим газовым краном, наделённый дополнительными элементами:

  • арматурой распределения газа;
  • приборами контроля давления;
  • фильтром газового потока;
  • отводящими трубопроводами (шлангами высокого давления).

Арматура распределения подачи газа – это, как правило, клапаны с электромагнитным приводом, но такие в бытовых схемах ставят редко. Клапанами с электроприводом выполняется коммутация всех отдельно взятых линий, образующих коллекторную группу, подключение или отключение отдельных баллонов.

Группа приборов контроля и регулировки давления состоит из классических устройств – манометров и газовых редукторов. Фильтр также используется стандартный – для газовых систем.

Автоматическая перепускная рампа
Коллектор газовой рампы в заводском исполнении. Такие изделия можно купить при желании в специализированных магазинах или сделать заказ на официальном сайте производителя. Что привлекает – возможность заказа коллектора любой конфигурации

Схема сборки простой классической рампы для газовых баллонов выстраивается следующим образом:

  1. Создаётся коллектор распределительный из металлической трубы.
  2. На входе коллектора монтируется фильтр.
  3. После фильтра устанавливается редуктор.
  4. Далее по коллектору монтаж штуцеров для отводов к баллонам.

Промышленные конструкции обычно дополняют устройством контроля герметичности. Его основное назначение — отслеживание и закрытие/открытие электромагнитных клапанов.

Коллектор промышленного назначения

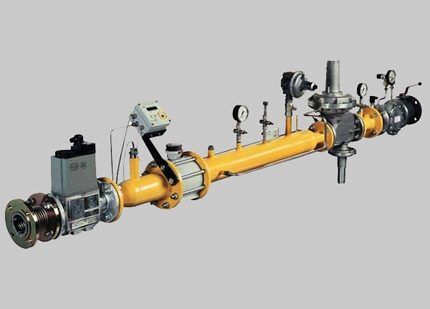

Коллектор промышленного назначения, оснащённый всеми необходимыми приборами автоматики. Такое оснащение позволяет полностью автоматизировать управление подачей газа и обезопасить конструкцию

Между тем рампы, снабжающие газом оборудование мощностью менее 1 кВт, допускается строить без модуля контроля герметичности. Именно такое оборудование используется в большинстве случаев применительно к бытовому сектору.

Главные требования по монтажу

Рампы разрешается монтировать внутри отдельных (одноэтажных) помещений. Также разрешено и рекомендуется выполнять монтаж газовых рамп на 2 баллона, 4 баллона и более, используя для этого металлические шкафы. Если устраивается система, предполагающая технологически подключать не более 40 баллонов, такие рампы допускается размещать внутри пристроек к производственным или хозяйственным помещениям.

Рампу перепускную, рассчитанную на подключение и установку не более 6 газовых баллонов, можно монтировать непосредственно внутри хозяйственных и производственных помещений первого этажа. При этом объём газа на каждую ёмкость не должен превышать значения – 100 м3. Для бытового сектора условия несколько иные.

Размещение рапм
Пример размещения распределительного устройства внутри металлического ящика. Такие конструкции закрытого типа допускается размещать как пристройку к зданиям и сооружениям, но при условии удаления от опасных зон

Следует помнить, что рампы газовые на 2 баллона и более допускается размещать за границами бытовых помещений, в местах, надёжно защищённых от источников открытого пламени, тепла, включая солнечное излучение. Место установки следует выбирать удалённое от подвальных помещений и технических коммуникаций. Конструкцию газовой рампы нужно защитить от возможных взломов, механических воздействий и т.п.

Изготовление рампы своими руками

Изготовить конструкцию под хранение и эксплуатацию газовых баллонов несложно. Для сборки своими руками потребуется:

  1. Лист стальной толщиной 2-3 мм.
  2. Уголок стальной №45 или профильная труба 40 х 25 мм.
  3. Труба металлическая под коллектор (длина подбирается под число баллонов).
  4. Металлическая цепь мелкая для фиксации баллонов.

Помимо этого материального обеспечения потребуются навыки сварщика, слесаря, инструмент и оборудование (сварочный аппарат). Впрочем, сварочные работы могут быть выполнены и под заказ.

Схема простой рампы

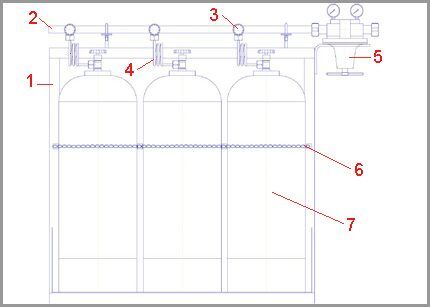

Схема для сооружения простой рампы на три газовых баллона: 1 – опорная рама; 2 – коллектор; 3 – вентиль коллекторный; 4 – трубка отводная; 5 – редуктор; 6 – цепь металлическая; 7 – баллон газовый

Изначально необходимо определиться с числом баллонов под газ, которые будут устанавливаться в рампе. Например, 3 баллона. Отталкиваясь от значения размера диаметра баллонов, получают исходный размер ширины конструкции рампы и увеличивают его на 150-200 мм. Размер высоты будет определяться с учётом высоты газовых баллонов, плюс 150-200 мм до горизонта установки коллектора.

На основании этих расчётов делается опорная рама из стального уголка или профильной трубы. Опорную раму можно собрать при помощи сварки или же применить механический способ крепления уголков (труб) болтовым соединением. Собранная рама имеет вид буквы «П». Далее на верхней перемычке рамы ставят кронштейны для коллектора и крепят раму к задней стене внутри металлического ящика, предварительно изготовленного из стальных листов.

Монтаж коллектора газовой рампы

Теперь дело за изготовлением коллектора, его установкой и дополнением всеми необходимыми аксессуарами. Металлическую трубу (d=32-50 мм) отмеряют по длине, равной размеру длины перемычки опорной рамы и размечают на корпусе трубы точки под штуцеры (3 шт).

Коллектор газовой рампы

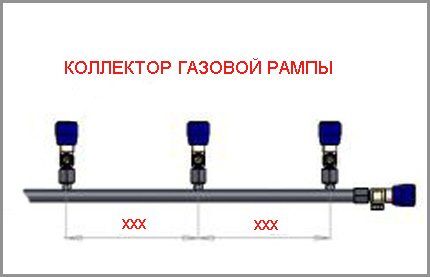

Пример изготовления коллектора газовой рампы. На коллекторной трубе отводящие каналы размещаются на равноудалённом расстоянии друг от друга. Концевой запорный кран следует монтировать выходом, направленным вниз

Аккуратно вваривают в тело трубы отводы для штуцеров и устанавливают эти детали вместе с вентилями. На одном конце трубы ставится заглушка, на втором штуцер для подключения редуктора. После завершения этих работ укладывают коллектор на кронштейны, ранее смонтированные по верхней стороне перемычки опорной рамы.

Установка коллектора должна производиться с учётом отступа выше уровня вентилей баллонов на 150-170 мм. Коллектор следует выставить как можно точнее по горизонту и закрепить хомутами на кронштейнах, подложив под обручи хомутов прокладки из листовой технической резины. Затем нужно установить на открытый конец коллектора газовый редуктор, оснащённый фильтром и дополнить запорным краном.

Коллектор рампы в сборе
Пример изготовленного коллектора под кислородные баллоны. В качестве отводящих линий используются медные компенсационные трубки. Такие же трубки рекомендуется применять на рампах под пропан-бутан

Следующий шаг — изготовление подводок для баллонов. Их можно и желательно сделать из медной трубки, чтобы получить эффект компенсации расширения. Но допускается также применение шлангов высокого давления. Подводки одним концом прикручивают к вентилям коллектора, другим концом трубки будут соединяться с вентилями баллонов.

Окончательная сборка и подключение

В завершение процесса сборки рампы для газовых баллонов своими руками на стойках опорной рамы, на расстоянии 2/3 высоты баллонов, делают цепной затвор. Для этого производят следующие действия:

  1. Берут металлическую цепь.
  2. Отмеряют по длине захвата баллонов.
  3.  Режут и крепят полученный отрезок цепи одним концом к стойке рамы.

Второй конец металлической цепи остаётся свободным. Он будет крепиться замковым устройством на второй стойке после того, как газовые баллоны загружены в рампу. Конечно же, вовсе необязательно применять в качестве фиксатора именно металлическую цепь. Можно использовать другие подходящие, но обязательно надёжные крепления.

Фиксация баллонов цепью
Фиксация газовых баллонов при помощи металлической цепи. В данном случае фиксируется каждый отдельно взятый сосуд. Между тем металлическая цепь вполне может быть заменена иным крепежом

На последнем этапе работ подводят газовую трубу от потребителей к редуктору коллектора. Технически останется только загрузить на рампу газовые баллоны, соединить их отводными трубками (шлангами) с коллектором и на этом всё — устройство готово для стабильного обеспечения газом бытового оборудования.

Но остаются ещё некоторые детали монтажа. Предстоит оборудовать двери стального шкафа, где установлена рампа. В дальнейшем, когда система будет эксплуатироваться, необходимо оснастить двери ящика надёжным замком и ограничить к нему доступ для детей.

Порядок запуска конструкции в работу

Перед запуском системы рекомендуется выполнить продувку газовой магистрали от точки потребителя до точки её подключения к редуктору коллектора. После продувки линию подсоединяют на входной штуцер редуктора. Далее последовательно выполняют следующие действия:

  1. Загружают на рампу 3 баллона с пропаном.
  2. Закрепляют баллоны страховочной цепью.
  3. Присоединяют к вентилям баллонов отводные компенсационные трубки.
  4. Открывают вентили на коллекторе и на баллонах.
  5. Проверяют герметичность всех соединений.
  6. Нужное значение рабочего давления устанавливают регулятором редуктора.

Когда придёт время замены опустошённых  газовых баллонов заполненными сосудами, достаточно просто перекрыть вентили на сосудах и на коллекторе, чтобы быстро и безопасно произвести замену.

Периодически рекомендуется выполнять проверку системы на герметичность. Делать эту работу следует не реже одного раза в квартал. Собственно, такой график обслуживания предписывается правилами и требованиями из числа тех, что применяются в газовой сфере.

Готовая рампа на кислород
Изготовленное своими руками устройство группировки газовых баллонов – рампа. Правда, конкретно эта конструкция предназначается под зарядку кислородными баллонами. Но смысл её действия от этого не меняется

Следует помнить: такие сооружения, как газовые рампы, допускается обслуживать только лицам, прошедшим соответствующий техминимум. Устройства подобного типа должны поддерживаться в чистоте.

Категорически запрещается хранить рядом с рампой технические масла и жидкости, легковоспламеняющиеся компоненты. Естественно, курить или работать с огнём на действующей рампе недопустимо.

Видеообзор действующей газовой рампы

Как происходит объединение газовых баллонов с помощью рампы:

Конструкции под загрузку, хранение, эксплуатацию сразу нескольких сосудов изготавливаются не только под пропан-бутан, но также под ацетилен, кислород, углекислый газ и другие. Правда, для бытовой сферы основным продуктом потребления всё-таки остаётся природный газ. Под этот вид продукта и делаются чаще всего газовые рампы.

Под какое бы назначение не предполагалась конструкция, она в принципе изменяет условия эксплуатации оборудования — делает их более удобными для пользователей, безопасными для окружающих.
