Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Однофазная электрическая сеть привычна для каждого домашнего хозяйства. Независимо, эксплуатируется ли частный дом или муниципальная квартира, пользователи в любом случае активно потребляют электричество.

Этот вид энергии, между тем нельзя считать полностью безопасным. Поэтому актуальной задачей видится подключение УЗО к однофазной сети без заземления – специального прибора, существенно повышающего степень безопасности при пользовании электричеством.

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда. Поэтому важно своевременно позаботиться о безопасности.

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

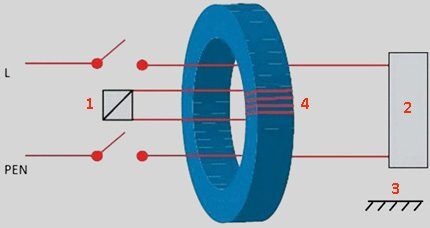

Простая конструкция УЗО
Примерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрических сетей, а также защита различной бытовой аппаратуры

Следует отметить, что существуют разновидности УЗО, исходя из которых в каждом конкретном случае организуется определенная защитная схема:

  • гарантирующая безопасность прикосновения;
  • упреждающая технические повреждения;
  • противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Прибор универсальный 30 мА
Внешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Лучшие схемы на подключение УЗО

Для линий электрических сетей бытового назначения является характерным внедрение УЗО без «земли». Основная доля схемных решений бытового сектора – это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль.

Особенности схем без заземления

Схематика устройства электрической цепи без заземления обязательно выполняется с учетом включения автоматической защиты по «КЗ» (короткому замыканию) и току перегрузки.

Это очевидный фактор, потому как отдельные устройства УЗО не предназначены защищать от подобных явлений. Эти аппараты спасают лишь от токов утечки.

Автоматический выключатель бытовой
Автоматический выключатель – примерно такие ставятся, как правило, в схему для организации защитной отсечки по причине перегрузки сети. Конструктивное исполнение УЗО не предполагает такого типа отсечки

Диапазон токов отсечки и теххарактеристики автоматических выключателей несколько отличаются от рабочих параметров защитных УЗО.

Между тем существуют универсальные устройства отсечки, сочетающие в одном приборе функции автоматического выключателя и защиты от непреднамеренных касаний к токоведущим электрическим шинам.

Каждое защитное устройство конструктивно предполагает коммутацию обоих проводников питающего кабеля – фазы и ноля.

При этом, выполняя монтаж электропроводки, следует точно подключать проводники на рабочие клеммы. Неправильный монтаж грозит повреждением прибора защиты, что приведёт к неработоспособности защитной системы в целом.

Классический вариант включения

В зависимости от технической нагрузки (количества бытовых приборов) и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей.

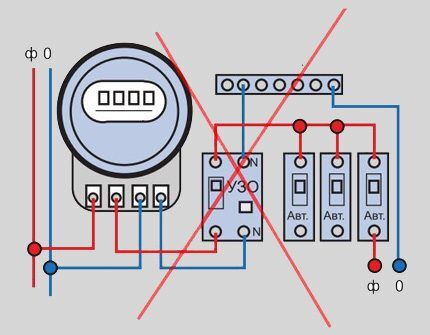

Схемы подключения УЗО
Простейшая на первый взгляд схема включения прибора в состав пользовательской сети, имеет свои нюансы. Поэтому неправильное подключение грозит не просто выходом из строя самих защитных приборов, но чревато опасной эксплуатационной ситуацией

Для первого случая обычно достаточно одного прибора УЗО под организацию защитного отключения. Исходя из параметров потребляемого тока или общей потребляемой мощности, в этом случае выбирают защитный аппарат по номинальному току и определяются с током отсечки.

Для второго варианта приборы внедряются на каждую из существующих подсетей. При этом, как правило, все установленные УЗО дополняются автоматическими выключателями, рассчитанными на потребляемую мощность отдельно взятой подсети.

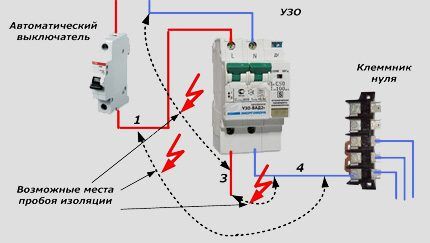

Классическая схема "без земли"
Таким примерно выглядит схемное решение по внедрению УЗО в классическом варианте подключения. Этот несложный вариант разводки обеспечивает защиту квартирной/домашней сети в целом – полным обесточиванием

Классическое исполнение схематики включения УЗО «без земли» традиционно выполняется следующим образом:

  1. Главный питающий кабель, состоящий из двух жил (фаза, ноль), подводится к автомату.
  2. От автоматического выключателя обе жилы подводят к электросчетчику.
  3. Далее от электросчетчика два провода питания включают на вводные клеммы УЗО.

После защитного прибора, для варианта без подсетей, дублирующий автоматический выключатель можно не ставить, но в некоторых случаях специалисты рекомендуют это делать.

Если же используется схема с подсетями, то после УЗО на каждую ветку необходимо ставить отдельный автомат.

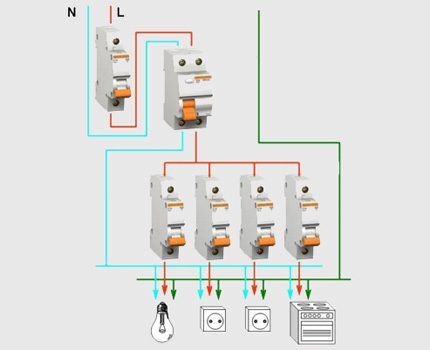

Сложная схема подключения
Несколько модернизированная разводка с одним УЗО и отдельным автоматом на каждую подсеть. Принцип действия практически аналогичен «классике», но благодаря дополнительным автоматам, проще определять неисправность

Таким образом, фазная жила, отходящая от прибора защиты, питает рабочие сети через дополнительные автоматические выключатели.

Нулевая жила, также проходящая через схему прибора отсечки, выводится на общую нулевую шину, откуда распределяется по отводным линиям нуля для подключения нагрузки.

Какая схема включения УЗО лучше?

Лучшая или худшая схема – эти понятия являются чисто поверхностными. Насколько эффективной может быть та или иная схема – вот в чем вопрос.

И здесь даже неспециалисту понятно, что многоступенчатый вариант, где используются разные уровни защиты, видится более эффективным, чем любой другой упрощенный.

Схема на две подсети
Тоже своего рода классический схемный вариант с дополнением УЗО двумя линейными автоматами. Один из автоматов обычно ставят на линию питания мощной кухонной техники, второй – на освещение и розетки других комнат

Поэтому схема устройства энергообеспечения с подсетями, когда используется одно общее УЗО и дополнительные приборы защиты на каждой из веток электроцепи, явно выглядит предпочтительной.

Построение такой схемы, как правило, предполагает установку основного защитного прибора с током отсечки 100-300 мА. А дополнительные приборы, распределенные по отдельным ответвлениям общей цепи, имеют ток отсечки не выше 30 мА.

Таким способом обеспечивается двойная защита – пожарная и на случай непреднамеренного касания.

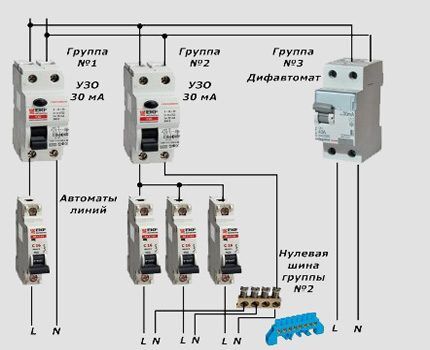

Схема включения УЗО на три группы
Схемное решение, где применяются два прибора УЗО и один дифференциальный автомат. Разводка здесь также осуществляется «без земли» с разделением питающих цепей за счет дополнительных автоматов

Преимущества построения энергосети подобным способом проявляются еще и в том, что на случай срабатывания обычно отключается только отдельный участок бытовой электропроводки, а не общая зона питания. При таких условиях отключения обнаружить место токовой утечки значительно проще.

С другой стороны, так называемая расширенная схема включения УЗО без заземления, является обременительной для пользователя, с точки зрения увеличения расходов на построение.

Понятно, чтобы выстроить многоступенчатую защиту, в этом случае потребуются более существенные финансовые вливания, нежели под устройство упрощенного варианта.

Схема применения УЗО в частном доме

Муниципальные строения обычно не создают особых проблем с функциями защиты, за исключением откровенно старых построек.

Сети муниципальных домов, как правило, обслуживаются сервисом. А вот в частном доме подобные вопросы хозяевам нередко приходится решать самостоятельно.

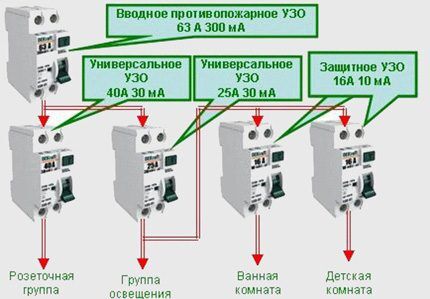

Схема установки УЗО в частном доме
Распространенная и часто применяемая на практике схема разводки питающей сети в частном доме. Как видно из графики, применяются несколько защитных приборов, отсекающих обслуживаемые подсети при разных токовых утечках

Правда, самодеятельность в таких делах не рекомендуется. И если требуется организовать надежную схему подключения с применением УЗО, следует обращаться к специалистам-энергетикам.

Проектам частных домостроений, особенно современным постройкам, присущи в достаточной степени сложные схемы решения защиты по энергетическому питанию. Рассмотрим одно из них для устройства в частном доме:

  1. Всего используется 5 защитных приборов с разбросом токов отсечки от 10 до 300 мА.
  2. В качестве основной защиты от «КЗ» и возможного возгорания выступает УЗО 300 мА.
  3. Два универсальных прибора на 30 мА задействованы под освещение и розеточную группу.
  4. На линии питания помещений с агрессивной средой и где требуется повышенная защита, установлены высокочувствительные приборы на 10 мА.
  5. Общая цепь разделена на подсети в зависимости от назначения.

Функциональность такой схемы можно расписать следующим образом. Первый прибор — УЗО 300 мА — исполняет функции противопожарной блокировки.

Вместе с тем для этого устройства характерной является отсечка по факту суммарного тока утечки от всех подсетей, если это значение превысило допустимый параметр.

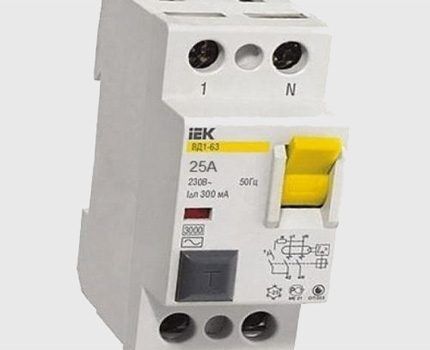

УЗО на ток 300 мА
Внешний вид защитного устройства, рассчитанного на отсечку, когда существует риск возгорания по причине аварийного состояния сети. Такие УЗО на дифференциальный ток 300 мА относятся к устройствам противопожарной блокировки

Следом за противопожарной системой включается в действие универсальная, которая гарантирует срабатывание и на случай обнаружения «КЗ» и токовых утечек свыше 30 мА.

Обслуживаемой зоной для УЗО этой подсети является линия, питающая приборы освещения и розеточную группу.

Наконец, своего рода третью защитную ступень формируют высокочувствительные приборы на 10 мА, которые по факту обслуживают зоны, где условия требуют неординарного подхода — ванная, детская комната.

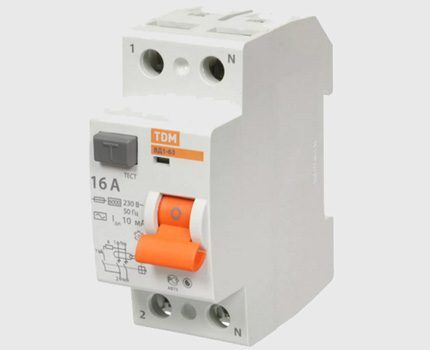

Прибор УЗО на 10 мА
Прибор с высокочувствительной защитной характеристикой, с током дифференциального изменения 10 мА. Как правило, используется при организации электрических схем в помещениях, где повышенная опасность пробоя или в детских комнатах

Вариант защиты для дачного хозяйства

Современные проекты дачных хозяйств все чаще выступают полноценной строительной инфраструктурой, ничем не уступающей жилому сектору под проживание на постоянной основе. Очевидно, что фактор комплексной защиты становится актуальным и для дачных строений.

Однако применительно к таким хозяйствам, требования электрической безопасности, как правило, несколько занижены по сравнению с реальным жилым сектором.

Поэтому здесь традиционно используются упрощенные схемные решения с применением универсальных УЗО на ток отсечки 30 мА.

Таким типом защитных устройств обеспечивается вполне действенная защита на случай непреднамеренных прикосновений к зонам электричества, где возможна утечка тока.

Кроме того, это же исполнение приборов обеспечивает блокировку на случай технических повреждений оборудования или электропроводки.

Помимо УЗО, дачная разводка оснащается также защитными автоматами – обычно по одному на линии света и линии электрических розеток.

УЗО на ток 30 мА
Наиболее часто применяемый прибор с дифференциальным током 30 мА. Считается своего рода универсальным устройством, так как теоретически способен блокировать питание как при коротких замыканиях, так и в случае непреднамеренных касаний

Если требуется эксплуатация дополнительного оборудования, таковое подключается к уже существующей схеме через дополнительный автоматический выключатель.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом. Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

  1. Монтаж проводят строго по ранее подготовленной схеме.
  2. Прибор монтируется внутри электрического щита рядом с автоматами.
  3. Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь). Важно использовать схемы по подключению, нанесенные на корпусе защитного аппарата.
  4. После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
  5. Проверить срабатывание прибора путем активации кнопки «Тест».

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.
