Как подключить УЗО в квартире без заземления: разбор схем и пошаговая инструкция

Стандарты строительства, привязанные к современным условиям, призваны учитывать значительное количество электрической техники, которой традиционно оснащается жильё. Очевидным моментом в этом случае видится защита владельцев жилища от возможного поражения электрическим током. Как правило, одним из основных защитных приборов выступает УЗО.

Именно благодаря этому устройству организуется в достаточной степени эффективный защитный барьер. Однако при обращении к нему всегда остаются актуальными вопросы, например, как подключить УЗО в квартире без заземления.

Необходимость заземления УЗО

Считается, что безупречное функционирование устройства защитного отключения достигается только при условии наличия электрической сети с контактным проводником фазы, проводником «нуля» и заземляющей шиной.

По сути, если рассматривать работу УЗО и заземляющей шины, функционально оба устройства призваны исполнять аналогичные действия – обесточивать цепь в случае утечки электричества на корпус. Разница отмечается только в схемном принципе.

Связка автомат-УЗО

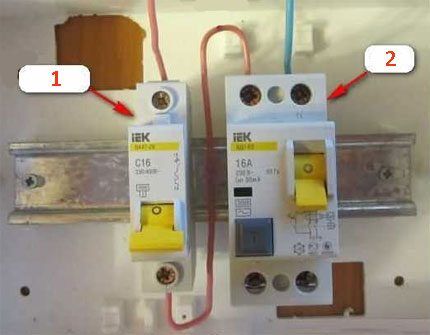

Классическая монтажная пара, благодаря которой обеспечивается вполне эффективная блокировка и от поражения электротоком, и от возможных возгораний по причине КЗ: 1 – автомат; 2 – устройство защиты (УЗО)

Отсюда следует логичный вывод: оба схемных решения применимы в практике электроснабжения жилища. Более того, оптимальным видится вариант совместного использования этих двух схемных решений.

Если на линии электроснабжения устанавливается УЗО, организацию заземления, по большому счёту, допустимо исключить. При этом внедрение защитного устройства видится разумным решением и для двухпроводной электросети, где технически отсутствует заземляющая шина.

УЗО совместно с заземлением

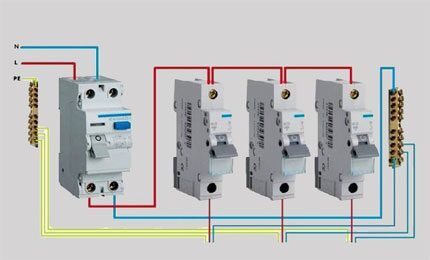

Оптимальное техническое решение для построения электрической схемной разводки жилых зданий, когда наряду с защитным прибором отключения задействована также заземляющая шина. Подобные решения – стандарт для новых построек

Собственно, если обследовать внимательно сам прибор УЗО, на нём не удастся отыскать клеммы, специально предназначенной для подключения «земли».

Этот фактор подтверждает лишний раз возможность включения без заземления. Однако современные проекты домостроения в обязательном порядке предполагают наличие заземляющей шины.

Как функционирует защитный прибор без «земли»

Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?

Подключение УЗО без заземления

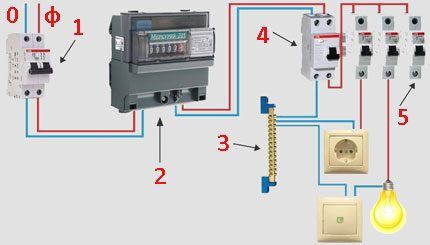

Вариант разводки, широко распространённый по отношению к проектам недвижимости старого образца. Внедрение в старую инфраструктуру приборов защитного отключения приходится выполнять в условиях отсутствия земляной шины

К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание УЗО не приходится.

Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека. Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО.

За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.

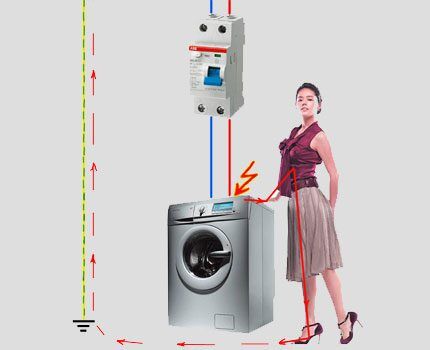

Ток утечки без заземления
Схема электрической разводки без наличия «земли», где защитное устройство подключается без дополнительной земляной шины, всё-таки остаётся в какой-то степени опасной для пользователя. В таких ситуациях следует тщательно настраивать УЗО на порог срабатывания

На этом примере легко вывести заключение на тот счёт, что подключать УЗО в квартирном щитке или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.

Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к электроснабжению частного жилья.

Схемы подключения УЗО без заземления

Одним из традиционных схемных решений, где используется защитный прибор УЗО, является вариант установки прибора непосредственно на входе энергоснабжения в структуру объекта. То есть устройство защитного отключения монтируется сразу после счётчика электроэнергии.

Схема разводки с вводом УЗО

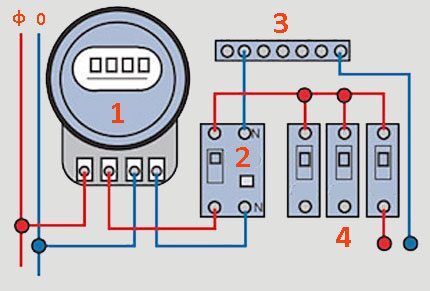

Традиционное подключение, характерное для большинства случаев использования устройства защиты на электрических линиях питания в частном секторе: 1 – электросчётчик; 2 – УЗО; 3 – колодка клемм шины линейного «нуля»; 4 – автоматы нагрузки

Таким подходом обеспечивается защита электропроводки жилища в полном объёме, а значит, осуществляется контроль токовой утечки любого бытового электроприбора. От электрической сети напряжение подаётся кабелем на устройство, сочетающее в одном корпусе две фазных и две нулевых клеммы (есть также устройства трёхфазные).

Эти две пары клемм разделяются на входные и выходные. Через одну пару проходит фазная линия, через другую нулевая. Завершив разводку по такой схеме, далее устанавливают дополнительные автоматы под каждый вид нагрузки.

УЗО на трёхфазное подключение

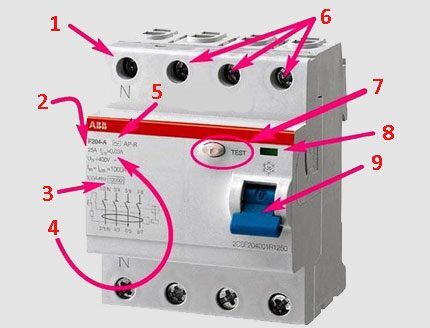

Исполнение трёхфазного прибора: 1 – клемма подвода нулевой шины; 2 – значение рабочего тока; 3 – значение допустимых сверхтоков; 4 – значение тока отсечки; 5 – тип прибора; 6 – фазные клеммы; 7 – тестовая клавиша; 8 – индикатор действия; 9 – клавиша взвода

Преимущественной стороной этого схемного решения является экономия на электрооборудовании. Всего лишь установкой одного прибора успешно решается вопрос защиты. Однако с другой стороны, если в домашней сети появляется объект токовой утечки, происходит полное обесточивание жилища.

Для некоторых случаев такая ситуация может стать неподходящей. В какой-то степени снижается комфортная составляющая для владельцев недвижимости. Разрешить подобный недостаток можно при помощи другого схемного решения – более функционального в плане посекционного отключения.

Схема включения УЗО с расширенной функциональностью

Несколько иное схемное решение, предполагающее внедрение УЗО на каждую отдельную ветку электроснабжения, позволяет сделать защиту более «мягкой» по отношению к блокировке питания.

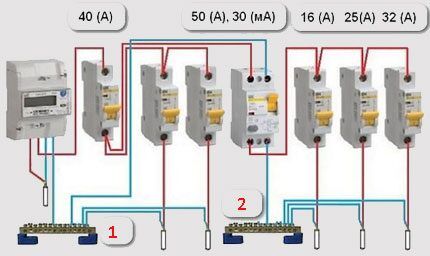

Схема функционально расширенная
Несколько изменённый вариант схемного решения, где используются два (или несколько) защитных прибора. При этом один выступает вводным, остальные промежуточными: 1, 2 – полосы клемм нулевой шины

Здесь используются несколько приборов защиты, в зависимости от количества ответвлений электрической квартирной сети. К примеру, если существуют два ответвления, схема будет выглядеть следующим раскладом:

  1. Монтаж одного УЗО аналогично первому варианту – на входе.
  2. Монтаж последующих УЗО после автоматов сетевых ответвлений.
  3. На каждой линии ответвления защита по количеству потребителей.

При таком построении схемы контроль и отсечка напряжения осуществляются по отношению к отдельной ветке домашней электрической проводки.

Поэтому факт токовой утечки, зафиксированный на отдельной линии, приведёт к блокировке только участка сети, на котором подключена пробитая нагрузка. Остальные участки останутся в рабочем состоянии.

Расширенный вариант УЗО
Для случая схемной разводки, показанной выше, характерным является увеличение габаритных размеров шкафов управления. Поэтому не всегда такой вариант приемлем для устройства в условиях частных домов

Но при более функциональном решении не обходится без определённых недостатков. Понятно, что с увеличением числа приборов придётся расширять распределительный щит. Увеличение габаритов распределительного щита тоже может стать проблемой для пользователя. К тому же с финансовой стороны выбор применения отмеченной схемы тоже видится не совсем удачным.

Затраты составят практически двойное увеличение по сравнению с первым вариантом. Правда, если уже думать о действенной полнофункциональной защите, экономить при этом не рекомендуется.

Частные домовладения и  нюансы подключения

Частные строения отличаются от квартир муниципального жилья существенно. В первую очередь применением оборудования, которое никогда не используется в квартирах. Например, традиционным оборудованием частного хозяйства выступают отопительные электрические системы или электронагревательный модуль бани.

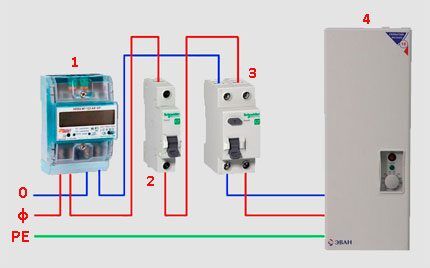

Схема подключения котла через УЗО
Нередко требуется включение устройства защитной блокировки по цепям питания мощной бытовой техники. Как в этом случае, когда в частном жилом секторе задействован электрический котел. Для такого оборудования земляная шина является обязательной

Для любой из таких систем обязательно требуется ставить защитное отключение, так как это не просто бытовая техника, а достаточно мощное технологическое оборудование. Здесь УЗО является не просто защитой от утечки тока на корпус, но также выполняет функцию противопожарного защитного устройства.

Применительно к подобным проектам часто используется схемное решение по системе «ТТ», обеспечивающее относительную безопасность для случаев утечки токов на корпус оборудования.

Схема подключения ТТ

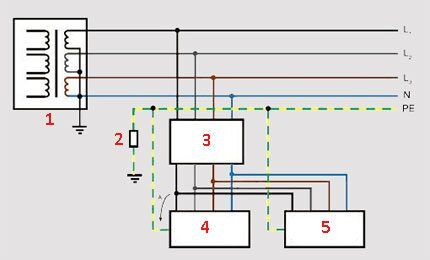

Схема «ТТ» для электрических сетей, где используется глухо заземленная нейтраль: 1 – трансформатор с заземленной нейтральной шиной; 2 – ограничительный резистор; 3 – устройство защитного отключения; 4, 5 – секции потребительской нагрузки

Дополнение такой схемы устройством защитной блокировки способствует повышению степени надёжности. Однако система «ТТ» требует наличия заземляющей шины.

Пошаговая инструкция внедрения защиты

Для полной информации относительно подключения устройств, обеспечивающих защитную отсечку, рассмотрим пошагово процесс создания коммуникационной схемы с внедрением прибора защиты.

  1. Подвести к щиту силовой кабель от централизованного интерфейса ввода энергетики в дом.
  2. Внутри щита смонтировать автоматический выключатель (этот прибор предварительно рассчитывают на отсечку по общей нагрузке сети).
  3. Смонтировать электрический счётчик в удобном месте и соединить выход автомата с входными клеммами счётчика.
  4. Установить внутри щита УЗО и соединить вход прибора (верхние клеммы) с выходными клеммами электросчётчика.
  5. На выходную (фазную) клемму УЗО подключить фазный проводник домашней электропроводки.
  6. На выходной (нулевой) зажим УЗО подключить нулевой проводник домашней электропроводки.
  7. Подключить главный кабель на зажимах автоматического выключателя ввода.

Исполняя отмеченные операции, следует учитывать некоторые нюансы. К примеру, необходимо следовать правилу последовательного включения автоматического выключателя с прибором защитной отсечки.

Если же не предусматривается внедрение в сеть автомата, необходимо обязательно ставить вместо автомата плавкие предохранители.

Плавкие предохранители для сетей 220
Плавкие вставки, которые могут использоваться для предохранения электрических цепей по токам короткого замыкания. Плавкие элементы иногда могут применяться для защиты, заменяя функции автоматических выключателей

Как правило, значение номинального тока защитного модуля рекомендовано брать несколько большее, чем значение тока автоматического выключателя. В отдельных случаях этот параметр допускается выбирать равным параметрам автомата.

Выполняя работы по включению в состав питающей сети защитного устройства, рекомендуется провести проверку всех доступных цепей на предмет возможных дефектов.

После установки прибора обязательно проверить эффективность отсечки. Для этой операции существует специальная тестовая клавиша на передней панели прибора.

Тестовая клавиша УЗО

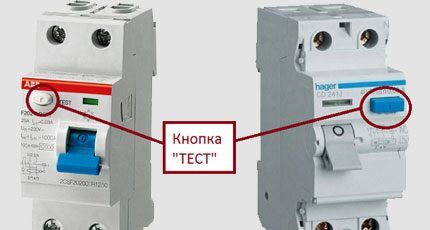

Клавиши тестирования корректного срабатывания защиты. После установки и подключения УЗО следует воспользоваться этими элементами прибора для проверки защитной функции

При монтаже все работы по соединению должны выполняться внимательно.

Подвод сетевых линий следует производить в точном соответствии с обозначениями, присутствующими на корпусе устройства. То есть фаза подключается к «фаза» и, соответственно, ноль подключается к «ноль». От перемены мест «слагаемых» существует высокий риск выхода защитного аппарата из строя.

Выводы и полезное видео по теме

Этим видеороликом завершается статья о приборах, применяемых в качестве защитных систем электрических сетей, оборудования и пользователей квартир и частных домов. Обзорный материал со всеми тонкостями использования, который непременно пригодится для практики.

Подключать УЗО без заземления в квартирах современного образца не только не рекомендуется, но и запрещено.  Если возникла необходимость в установке оборудования в электрощитке, обязательно обратитесь к мастеру, обслуживающему дом. Все работы относительно наполнения общеквартирного щита должен выполнять квалифицированный специалист.
