Фотодатчик (фотореле) для уличного освещения: конструкция, принцип работы и советы по монтажу

Дополнение к осветительному прибору в виде фотореле позволяет снизить расход электроэнергии. Это небольшое и простое по конструкции устройство полностью берет на себя управление включением/выключением лампочек в зависимости от уровня освещенности на улице. При наступлении сумерек фотодатчик для уличного освещения включает подсветку возле дома, а на рассвете выключает ее. Но выбирая его, надо многое предусмотреть.

Принцип работы фотодатчика

Основа управляющего уличным освещением фотореле (сумеречного выключателя) – это светочувствительный элемент, реагирующий на имеющуюся яркость солнечного и искусственного света.

Когда наступают сумерки, фотодатчик смыкает контакты и подает электроэнергию на светильники, смонтированные на улице возле дома. А при увеличении интенсивности светового потока поутру он снова размыкает контур, выключая осветительные электроприборы.

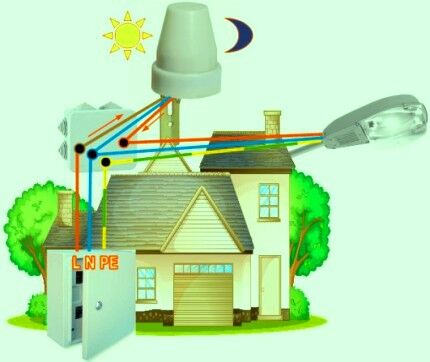

Система освещения придомового участка
Благодаря наличию в схеме уличного освещения фотореле хозяевам дома нет необходимости постоянно включать свет вечером на придомовой территории, а утром выключать – все происходит автоматически

Светочувствительное реле в автоматическом режиме управляет работой подключенного к нему осветительного прибора, выключая и включая его по мере необходимости. Это существенно сокращает расход электрической энергии уличными светильниками, а также продлевает срок их службы. Ведь они в этом случае работают только тогда, когда это действительно необходимо, а не по 8–9 часов в сутки.

В частном секторе подобные системы устанавливаются для освещения:

  • уличных лестниц;
  • территорий возле коттеджей;
  • парковых и садовых дорожек;
  • беседок, мангальных зон и открытых террас.

Организациями фотореле монтируются при обустройстве освещения во дворах многоквартирных домов, в ТРЦ и на лестничных площадках многоэтажек, а также при подсветке уличных конструкций с рекламой. Везде цель одна – экономия электроэнергии и ресурса осветительных приборов.

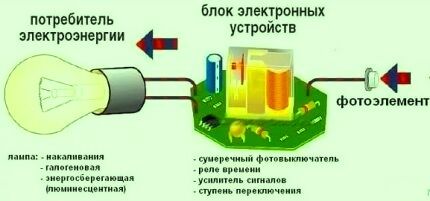

Устройство сумеречного выключателя
В простейшем исполнении рассматриваемое коммутирующее устройство состоит из блока питания, светочувствительного датчика, усилителя тока и реле переключения

Существует несколько видов фотореле, но принцип работы у всех них един. В нем есть подключенный к питанию светочувствительный датчик, который отслеживает уровень освещенности на контролируемой территории. При наступлении сумерек этот сенсор замыкает реле, включая освещение на улице. Когда солнце опять встает, происходит обратное выключение уличных светильников.

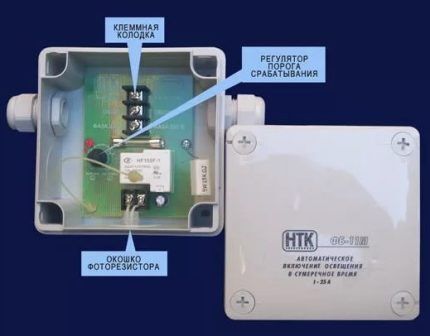

Основные виды электроприборов

Любое контролирующее уличную освещенность фотореле имеет в своей схеме три блока с разным функционалом:

  1. Воспринимающий – фотодатчик на базе полупроводников.
  2. Промежуточный – усилитель электротока.
  3. Исполнительный – как таковое реле (коммутатор).

Конструктивно первый из этих элементов может быть вынесен из общего корпуса. Но есть и устройства, где данный фоточувствительный сенсор смонтирован в едином блоке с остальными частями внутренней схемы этого электроприбора.

Монтаж на фонаре
Благодаря компактности светочувствительный датчик можно монтировать даже на уличных столбах освещения, возле фонаря либо прямо на нем

Соответственно, все модели фотореле контроля освещенности делятся на:

  • устройства со встроенным фотоэлементом;
  • приборы с отдельным фотодатчиком, который вынесен из корпуса.

Оборудование, имеющее встроенный сенсор, устанавливается непосредственно на улице. Корпус его имеет более высокую защиту от влаги и пыли. Во втором случае коммутирующий блок монтируется на DIN-рейку во внутридомовом электрощитке. А вынесенный датчик к нему уже подключается посредством обычных проводов.

Помимо отслеживания уровня освещенности подобные контрольные системы нередко оснащаются встроенными сенсорами движения, таймерами и различными кнопками управления. В магазинах светотехники также можно встретить фотореле, которые построены на цифровых контролерах. Однако эти приборы стоят в несколько раз дороже обычных моделей.

Цифровые устройства дороги, но позволяют контролировать осветительные приборы более точно. Принцип работы бытовых фотореле и основные элементы идентичны тем, что имеются в стандартных девайсах.

Но эти варианты дополнены микроконтроллером, который можно отрегулировать так, что светильники будут включаться только в определенные часы. Это дает возможность более тонко настроить реле, увязав его работу с погодными условиями и даже месяцем года.

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем. Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Обширный ассортимент фотореле
Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

  • однофазные (бытовые, под сеть 220 В);
  • трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку. Для подключения люминесцентных аналогов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

Выносной фотодатчик
При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты. Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Регулировка фотодатчика
Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы. Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Нюансы монтажа датчика освещенности

Светоконтролирующий прибор обычно монтируется поблизости с подсоединяемым к нему светильником. Для каждой модели схема подключения выбирается в соответствии с инструкцией в техпаспорте. Ее перед началом работ следует изучить в обязательном порядке.

Особых навыков для выполнения монтаж не требуется. Надо лишь все рассчитать так, чтобы осветительные электроприборы не перегрузили линию. Фотореле нагрузки на сеть практически не дает. Однако УЗО в щитке и сам фотодатчик должны быть подобраны исходя из количества и мощности подключаемых лампочек.

Установка фотореле
Для самостоятельной установки фотореле достаточно обладать минимальными познаниями в области электромонтажа и соблюдать простейшие правила безопасности его выполнения

Существует несколько простых норм монтажа фоточувствительных реле:

  1. Подключать сумеречный выключатель и всю линию осветительных устройств после него рекомендуется на отдельную линию от электрощитка со своим защитным автоматом.
  2. Категорически запрещается устанавливать фотодатчик вверх ногами. С одной стороны он должен быть открыт солнечному свету, а с другой стороны на него должен падать свет от ламп искусственного освещения.
  3. Нельзя этот электроприбор монтировать возле легковоспламеняющихся материалов, вблизи нагревательного оборудования и химически активных сред.
  4. Если к фотореле подключается много лампочек , то в схеме необходимо предусмотреть магнитный пускатель.

Главное – свет от любых светильников не должен попадать на фотоэлемент. Иначе он постоянно будет работать не так, как положено. Фотодатчик реагирует на любой свет. Неважно, искусственное это освещение либо естественное от солнца.

Схема подключения
Схема подключения осветительных приборов к фотореле (прямая либо через пускатель) выбирается в зависимости от суммарной мощности подключаемых светильников

На корпусе фотореле есть план с цветовым обозначением всех проводов, исходящих из него. Как правило, коричневый идет на фазу со щитка («L»), синий на ноль («N»), а красный или черный – на светильник уличного освещения. Необходимо лишь зачистить концы этих жил и подключить все в соответствии с приложенной электросхемой.

Если у фотодатчика два контакта, то один из них подсоединяется к фазе со щитка, а второй идет на  светильник. Ноль в этом случае отсутствует.

В ситуации подключения уличного освещения через магнитный пускатель, он подсоединяется к фотореле так же, как лампочка. А сами осветительные приборы запитываются уже от него. В этом случае реле замыкает не питающую лампы цепь, а только пускатель. Через выключатель в такой схеме проходит минимальный ток, поэтому подойдет более дешевый и маломощный прибор. Вся нагрузка здесь перекладывается на внешний контактор.

Видео о фотореле и схемах его подключения

Трудностей с выбором и включением светочувствительного датчика в систему уличного освещения возникнуть не должно. Все предельно просто. Нижеприведенные видеоматериалы позволят даже начинающим электрикам разобраться во всех тонкостях монтажа этого прибора.

Все нюансы подключения фотодатчика «день-ночь»:

Обзор фотореле включения/выключения ночного освещения на улице:

Описание схемы подключения сумеречного выключателя через внешний контактор:

Светоконтролирующие реле для монтажа с приборами уличного освещения просты в конструкции и подключении. Они сильно упрощают жизнь собственникам частных домов и позволяют снизить энергопотребление. Моделей таких устройств в магазинах найдется немало. Всегда можно подобрать с необходимыми параметрами для конкретной ситуации.

А если есть познания и опыт в электротехники, то подобное фотореле возможно собрать из фотодиода, обычного диода, реле и пары транзисторов с резисторами.
