Уличный ящик для электросчетчика: предъявляемые требования + особенности выбора и установки электрощитка

Хозяевам частных домовладений рано или поздно приходится выносить приборы коммунального учета за пределы основной постройки. Обслуживающие организации предъявляют к этому мероприятию ряд требований.

Одно из них — соответствующий ПУЭ, строительным нормативам уличный ящик для электросчетчика, который разрешено устанавливать на фасадах зданий, столбах, опорах, в конструкциях ограждений территории. Что об этом нужно знать?

Назначение уличных боксов

Ящик должен выполнять три функции. Первая — обеспечивать безопасность людей во время обслуживания и эксплуатации электросети. Бокс обязательно заземляется.

Вторая — создавать оптимальные условия для приборов, расположенных внутри. Конструкция должна быть хорошо защищена от атмосферных воздействий: влаги, солнечного света, ветра.

Пластиковый бокс для электросчетчика
Боксы для электросчетчиков производятся из металла или пластика. Последние считаются более безопасными в эксплуатации, потому что исключают поражение пользователя током

Третья — предоставлять доступ к прибору учета представителям обслуживающей организации. Это условие прописано в договорах с потребителями, хотя в ПУЭ нет прямого требования устанавливать счетчики на улице.

Разновидности ящиков по типу конструкции

Зарубежные и отечественные производители предлагают разные по размерам и вместительности короба. Вариант подбирается в зависимости от параметров оборудования, которое планируется разместить в боксе.

Однофазный электросчетчик
Размеры щитка подбираются и под тип счетчика. Однофазные приборы учета меньше трехфазных по габаритам, иногда в два раза

Есть и определенные маркировки, которые подсказывают тип, назначение бокса. Пример:

  • ЩУ — обычный и самый простой;
  • ЩВР — встраиваемый вглубь стены ящик;
  • ЩРН — распределительно-навесной короб.

Если это просто щиток учета, в нем обычно размещается только счетчик, входной автомат, шины заземления и нулевые. Устройства защитного отключения, автоматы защиты устанавливаются в «домашний» ящик. Но можно это все совмещать и в одном боксе.

Конструкция щитка может быть:

  • напольной;
  • встраиваемой;
  • накладной или навесной;
  • скрытой или открытой;
  • цельной или разборной.

Какое именно оборудование, в каком количестве и с какими параметрами должно быть установлено в ящике — все эти моменты прописываются в проекте электроснабжения. Если такого документа нет, нужна консультация профильных специалистов.

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты.

Расположение оборудования в ящике
В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой. Обратите внимание и на ушки для опломбировки.

Таблица степени защиты
Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Требования к установке бокса

Прибор учета и дополнительное оборудование допускается устанавливать только в достаточно жесткую конструкцию. Она должна быть хорошо изолирована от влаги и других негативных атмосферных явлений.

Счетчики при значительных температурных перепадах могут давать погрешности в показаниях, поэтому рекомендуется утеплять короб специальными колпаками или нагревательными элементами. Это продлит и срок службы устройств.

Основные пункты ПУЭ-7:

  1. Расстояние между полом и коробкой с зажимами счетчика должно попадать в диапазон 0,8-1,7 м. Допускается отклонение первого показателя до 0,4 м.
  2. Если место размещения доступно для посторонних лиц, ящик должен быть оборудован надежным замком и смотровым окошком.
  3. Конструкция и размеры шкафа должны обеспечивать легкий доступ ко всем элементам установки и возможность замены приборов, если необходимо.
  4. Во время монтажа обязательно возле счетчика оставляются концы проводов от 12 см. Отрезок нулевого провода на конечной длине в 10 см должен иметь отличительную окраску.
  5. Обязательно заземление медными защитными проводниками.
  6. Электропроводка не должна иметь спаек.
  7. Сроки поверки: для трехфазных счетчиков — 1 год, для однофазных — 2 года.

Кроме требований для самих счетчиков и ящиков правила распространяются и на кабеля, провода, крепления. Для многожильного кабеля обязательно использование НШВИ (наконечника). При креплении концов кабелей к оборудованию нужны и гермовводы (сальники).

Вводной выключатель перед прибором учета
Один из вариантов обустройства электрощитка, в котором установлен прибор учета, вводной автомат. Схему расположения приборов и их технические характеристики подбирают в зависимости от параметров конкретной электросети

Шкаф своими руками

Если у вас есть опыт и желание, обустроить шкаф для электросчетчика можно самостоятельно. Нужно будет купить саму конструкцию и вооружиться необходимыми инструментами.

Если попался шкаф нужных габаритов, но в нем не хватает окошка, ушек для пломб или каких-то отверстий, эти элементы допустимо добавить. Но работы нужно выполнять в соответствии с правилами техники безопасности и требованиями контролирующих организаций.

Все необходимое оборудование крепится на DIN-рейки. Со многими моделями приборов учета в комплекте поставляются детали, которые могут пригодиться при установке (наклейки, колпачки, крепежные элементы). Основная задача — собрать приборы и правильно их объединить между собой.

Модели наружных счетчиков

Если вы покупаете новый счетчик, а не выносите из помещения уже имеющийся, нужен прибор, пригодный для использования в уличных условиях.

Обратите внимание на следующие моменты:

  • Индукционные модели гораздо более чувствительны к температурным перепадам, чем электронные.
  • DIN-рейка как способ крепления предпочтительнее.
  • Зайдите на сайт электросбытовой организации и посмотрите, какие модели разрешены к установке на территории России.
  • Для многотарифной системы оплаты выбирайте устройство, способное учитывать более трех тарифов.

Известность марки и наличие сервисных центров тоже имеет значение. Проверенный производитель — это и качество, и ремонтопригодность, и лояльность проверяющих организаций.

Отечественный ящик и счетчик
Рассмотрите вариант покупки счетчика и ящика от одного производителя: так легче добиться полноценного объединения устройств и оболочки

Из имеющихся в продаже отечественных марок можно рассмотреть следующие: INCOTEX, «Тайпит», «Энергомера», EKF.

Особенной популярностью пользуется такая модель, как «Меркурий» 230 АМ-03. Он однотарифный, способен давать точные показания при диапазоне температур от -40 до +55 градусов.

Из зарубежных производителей хорошо себя зарекомендовали: шведско-швейцарский ABB, французский Schneider Electric, турецкий Legrand. Но у европейских марок диапазон рабочих температур часто не соответствует российским реалиям.

Желательно посоветоваться со специалистами обслуживающей организации в вашем регионе. Обычно у них есть список приборов, которые уже показали себя с лучшей стороны в процессе эксплуатации.

Автомат и обогреватель

В ящике до счетчика устанавливается автоматический выключатель. Его параметры нужно рассчитывать от суммарной мощности всех потребителей — электроприборов, установленных или планируемых в доме и на улице/в гараже и прочих бытовых постройках.

Если, к примеру, суммарная мощность равна 25 кВт, то к этому значению оптимально подойдет автомат на 63 А.

Кроме вводного нужен автомат отходящих линий, защитный для обогревателя и модема (если есть). С помощью последнего показания автоматически передаются в центр обработки. Но такой схеме не обойтись без обогревателя.

Обогреватель для электрощитка
Обогреватель для электрощитка может включаться-выключаться вручную или автоматически. Он нужен для поддержания оптимальной температуры в холода — электроприборам нужно тепло, чтобы работать без погрешностей

Обогреватели для электрощитков изготавливаются из алюминия, который покрывается негорючими термопластиками.

Основные функции элемента — предотвращать появление конденсата, что препятствует коррозийным изменениям токоведущих шин, контактов и защищает приборы от повышенной влажности.

Устройство ввода резерва и УЗИП

Если в составе электроустановки есть автономный источник питания, после счетчика нужно установить устройство резерва. Этот прибор нужен для ручного переключения потребителей с внешней сети на генератор и обратно.

Устройство ввода резерва
Устройство ввода резерва исключает одновременное задействование двух разных источников питания (внешняя сеть и генератор), в чем и состоит его задача

Для защиты установки от ударов молнии, высоковольтных скачков и пожаров от этих воздействий, в щиток добавляют УЗИП (защита от импульсных перенапряжений). Его размещают после вводного автомата и через отдельный предохранитель. УЗИП обязателен, если ввод в здание осуществляется по воздушному пути.

Дополнительно в щиток может устанавливаться противопожарное УЗО, кросс-модуль для распределения электроэнергии по разным группам потребителей. Иногда в ящик добавляют и диф-автомат.

Розетка является одним из необязательных элементов. Но если у вас на участке только идет строительство или нужно уличное подключение для некоторого оборудования, без нее не обойтись. И не забывайте о нулевой рейке, она объединяет все нулевые кабеля и используется для коммутации жил.

Как осуществляется монтаж?

Подключение всего оборудования должен делать электрик при условии наличия у него необходимых для подобных работ документов. Такие специалисты есть у собственника ЛЭП. Приглашать кого-то другого или делать все самостоятельно нецелесообразно.

Неквалифицированные мастера могут не сопоставить технические характеристики вводного оборудования с фактическими нагрузками на сеть, «забыть» об устройствах защиты от поражения током или вовсе совершить грубейшие ошибки при последовательности их подключения.

Поэтому знать, как осуществляется монтаж, весьма желательно.

Сначала оборудуется вводное устройство — это сам шкаф, где находятся механизмы защиты и соединения входящих кабелей с отходящими. Хорошо, если труба с кабелем входит непосредственно в сам ящик. Рассмотрим процесс подключения на примере с трехфазной сетью.

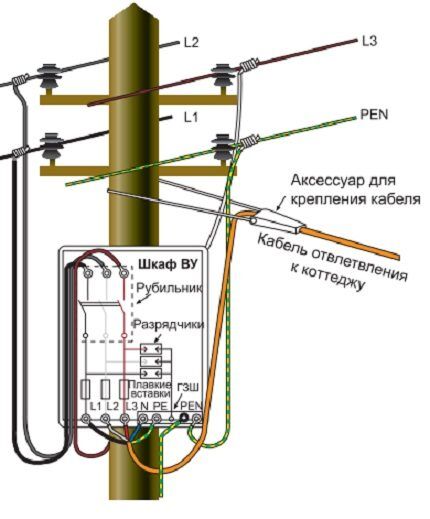

Схема для трехфазной сети
На рисунке видно, как три проводника фазы (L1, L2, L3) подключены к входным контактам рубильника. Последний отрежет всю сеть, если будет нужно. На рисунке также: N — ноль; PE — земля

Рубильников в продаже много, подойдет один трехполюсный автомат, который можно вынести за пределы вводного устройства. Одна из таких конструкций — ЯБПВУ-100. Это железная коробка с размыкающими контактами и плавкими вставками на 100 А.

Рубильник для трехфазной сети
Выведенный наружу рубильник позволяет отключить ток вручную. Плавкие вставки и защита от импульсного перенапряжения сделают это автоматически

Важнейшим элементом вводного устройства является и заземляющая шина, к которой подключается повторное заземление с нулевым входящим проводником. Она расщепляет PEN-проводник на заземляющий провод и отходящий нуль. Дальше кабель от ящика идет к дому, где установлен свой щиток.

Расщепление нуля может происходить и в самом вводном устройстве. В этом случае щиток будет называться вводно-распределительным.

Если подразумевается расключение уличной проводки, можно от основного щитка сделать специальный отвод. Так устройства, рассчитанные для трехфазного питания, будут иметь отдельные автоматы, УЗО.

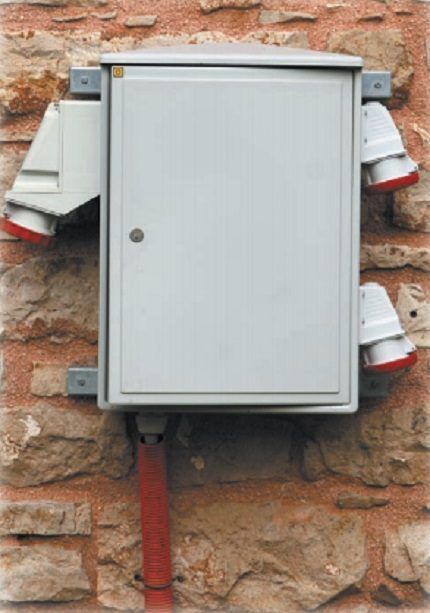

Короб с силовыми разъемами
На корпусе этого щитка смонтированы трехфазный (слева) и однофазные (справа) силовые разъемы. Розетки надежно защищены от пыли и влаги

Оборудование подключается через силовые штепсельные разъемы или коробки с шинами. Степень защиты у них должна быть больше или равна показателю IP45.

Выводы и полезное видео по теме

Сборка всех элементов бокса до установки.

Сборка и установка трехфазного прибора учета вместо старого однофазного. Плюс смета подобных работ.

Рассмотрено подключение электричества от опоры (столба).

Чтобы установить ящик для электросчетчика на улице, нужно выбрать сам бокс и его внутреннее оборудование так, чтобы конструкция и приборы выдерживали наружные условия. Собрать щиток можно самостоятельно, а вот все подключения от опоры и к дому лучше доверить мастеру из обслуживающей организации.
