Как выбрать и правильно подключить трехклавишный выключатель

В стремлении повысить удобство управления электроприборами производители создают новые виды функциональных устройств. Одним из таковых является тройной выключатель.

Какую конструкцию имеет трехклавишный выключатель и какие нюансы учитывать при подключении устройства, рассмотрим подробнее.

Конструкция трехклавишного выключателя

Выключатели этого типа при стандартных габаритах устройств оснащены тремя расположенными впритык друг к другу клавишами. Основное их предназначение – обеспечивать возможность контроля одновременно трех групп подключаемых осветительных приборов из одной общей точки доступа.

Чаще всего устанавливают такие приборы в комнатах со сложной конфигурацией: совмещенных санузлах, длинных коридорах, объединенных с кухнями гостиных.

Комбинированный вариант подсветки
Трехклавишный выключатель удобно задействовать для управления как основным, так и вспомогательным освещением, к примеру, для реализации схемы диодной подсветки «потолок/стены/пол»

Трехклавишные устройства удобно использовать для управления многорожковыми люстрами. Для получения трех вариантов насыщенного света их можно включать в три этапа, при которых сначала загорается 1 одна лампа, затем последующие две.

К числу неоспоримых достоинств трехконтурных устройств стоит отнести:

  1. Презентабельный внешний вид.
  2. Экономия занимаемой площади.
  3. Облегчение монтажа.

Упрощение процедуры монтажа трехклавишного выключателя достигается благодаря снижению трудозатрат при создании общей технологической ниши для размещения сердцевины устройства и прокладки к ней электрокабеля.

Надежность и долговечность – ключевые параметры
При грамотно подобранных электрических параметрах и правильном соблюдении режима эксплуатации трехклавишного устройства даже бюджетная модель выключателя способна безотказно проработать многие десятилетия

Конструкция трехклавишного выключателя довольно проста. Она включает две составляющие:

  • Внутренняя часть, представляющая собой подвижный механизм, где осуществляется процесс замыкания/размыкания сети под действием сжатия/растяжения пружины.
  • Внешняя часть, представляющая собой коробку с клавишей-переключателем, к которой стационарно прикреплены контакты.

Поскольку нагрузка на такие устройства в сравнении с простыми типами моделей несколько выше, внутренние элементы и внешний корпус выполняются только из качественных материалов.

Основные виды замыкающих аппаратов

Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.

Диммер на сенсорной модели
Большинство моделей сенсорных выключателей оснащаются диммером – устройством для плавной шести- или семиступенчатой регулировки вплоть до отключения света

При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности. К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W.

В зависимости от типа монтажа тройные выключатели бывают трех типов:

  • для наружной прокладки;
  • внутренние, предполагающие заглубление в полость стены;
  • комбинированные модели, имеющие общий корпус с розеткой.

Комбинированные модели, оборудованные розеткой, имеют более узкую сферу  применения. Это связано с тем, что их установка невозможна без переделки электропроводки.

Особенность установки комбинированной модели
При монтаже устройства комбинированного исполнения к одной и той же точке приходится подводить два отдельных провода для розетки и при этом отводить от них фазные для освещения

Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку. Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола. По этой причине такие модели устанавливают в тех местах, где розетки эксплуатируют довольно часто, при условии, что выключатели на этой высоте удобно применять.

Наибольшее распространение комбинированные модели получили при обустройстве ванных комнат с размещением возле зеркал и спален в зоне прикроватных столиков.

Отдельным подвидом выделяют тройные выключатели беспроводного исполнения, которые можно устанавливать в любом месте и размещать на любой поверхности.

Беспроводная модель – высокотехнологичное устройство
Беспроводная модель представляет собой выключатель другого типа, который по конструктивному устройству больше схож с пультом дистанционного управления

Беспроводные устройства оснащены двумя модулями:

  • Приемник – устройство типа реле, встроенное в источник света. При получении сигнала оно замыкает электроцепь освещения.
  • Передатчик сигнала – сам выключатель, оборудованный генератором энергии. При нажатии на клавишу он перерабатывает энергетический импульс в радиосигнал.

Такие высокотехнологичные устройства относятся к числу дорогостоящих. В них вместо привычной электропроводки задействуются инфракрасные или радиоволны.

Встречаются в продаже и выключатели, оснащенные подсветкой. Они удобны в том плане, что в темное время суток создают световой сигнал, который служит хорошим ориентиром для быстрого нахождения устройства.

Функции подсветки на корпусе
Подсветка на выключателях дополнительно выполняет роль указателя, которая сигнализирует о нерабочем состоянии освещения, поскольку включается в момент, когда напряжение не подается на прибор

При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами. Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение.

Критерии грамотного выбора

Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения. Основные моменты, на которые стоит обращать при выборе изделия:

  1. Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
  2. Срабатывание клавиш – должно происходить легко и без заеданий.
  3. Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
  4. Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.

Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.

Особенность влагозащищенных устройств
Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой

Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.

Технология подключения устройства

Подключение трехклавишных выключателей практически ничем не отличается от технологии монтажа одно- и двухклавишных аналогов.

Смысл в том, что на вход выключателя подключается один из питающих кабелей, а к входным контактам коммутационных колодок – кабели осветительных приборов. Разница лишь в общем количестве контактов задействованных коммутационных групп, размещенных в корпусе прибора.

Проведение подготовительных работ

Первое, что необходимо сделать перед тем, как подключить или разобрать трехклавишный выключатель – отключить на время рубильник и убедиться, что сеть обесточена. Перед началом работ необходимо разобраться в проводке, к которой предполагается монтировать коробку устройства.

Как правильно выполнять подключение
Согласно этой схеме подключения при монтаже блока под установку комбинированной модели из распределительной коробки следует отдельно проложить нулевую жилу, которая обеспечит функционирование розетки

Подключение выключателя невозможно будет выполнить без набора следующих инструментов:

  • индикатор напряжения;
  • инструмент для снятия изоляции;
  • крестовая и плоская отвертка;
  • перфоратор, оснащенный коронкой;
  • строительный уровень;
  • изолента.

При внутренней установке выключателя для размещения сердцевины устройства потребуется подрозетник и небольшая порция гипса или алебастра. Для сборки проводов и подключения контактов внутри распределительной коробки – самозажимные клеммники.

Сборка проводов в распределительной коробке

От щитка в распределительную коробку подводится два провода. Определить их принадлежность проще всего по цвету оплетки и маркировке:

  • «ноль» — окрашен в синий цвет;
  • «фаза» — имеет коричневую оплетку.

Для достоверности выводов при определении принадлежности проводов лучше воспользоваться тестером.

От ламп в распределительную коробку поступают шесть проводов. Задача мастера – соединить между собой три из них, а затем подключить к рабочему нулю, идущему от щитка. Оставшиеся три провода останется только направить на выключатель и состыковать с его выходами.

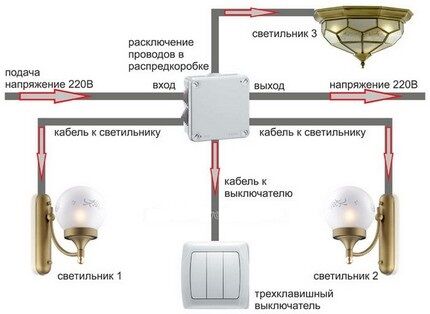

Схема разводки проводов
Подведенные к распределительной коробке провода соединяют между собой, задействуя самозажимные клеммники либо же применяя метод обычной скрутки

Основные моменты, которые стоит учитывать при сборке проводов в полости распределительной коробки:

  1. Ноль питающего провода присоединяют ко всем «нулям» запитываемых осветительных приборов.
  2. Фазу питающего провода состыковывают с общим контактом выключателя.
  3. Остальные три провода, идущие от выключателя, соединяют с соответствующим им трем фазным проводам, пришедшим от каждого осветительного прибора.

Подключив к расцепителю одну общую фазу для всех источников света, создается цепь, в которой в момент замыкания одного из контактов выключателя загорается та или иная лампочка.

Монтаж подрозетника в нишу

Подрозетник задействуют только при установке выключателей внутреннего монтажа, сердцевина которых наполовину уходит в стену. Главное требование при монтаже подрозетника – чтобы его края были вровень со стеной и не выступали за ее пределы. В противном случае после установки сердцевины корпус выключателя будет выпирать из стены.

Установка подрозетника в нишу
Для заглубления сердцевины устройства в нишу в полости рабочей поверхности с помощью перфоратора, оборудованного коронкой, проделывают отверстие глубиной, достаточной для размещения «стакана»

Представленные в продаже подрозетники могут различаться по цвету, форме и наличию боковых выступов. Если же за основу брать способ монтажа, то «стаканы» делятся на два типа:

  • Для бетона – цельные конструкции, которые фиксируют в стене посредством заделки гипсом или алебастром.
  • Для гипсокартона – конструкции оснащены специальными лапками, с помощью которых распираются в стене.

Независимо от исполнения любой подрозетник оснащен впрессованными отверстиями, через которые в полость конструкции заводится электропровод.

«Стакан» с заведенным в него проводом заглубляют в предварительно проделанную нишу, выравнивают с помощью уровня по горизонтальной и вертикальной плоскости и фиксируют в стене.

 Схема подключения 3-клавишного выключателя

Чтобы получить доступ к механизму тройного выключателя, у устройства извлекают клавиши и снимают декоративную рамку. Эту работу не составит труда выполнить с помощью плоской отвертки. Чтобы извлечь клавишу, нужно лишь нажать на нее, приведя в положение «выключено», а выступающий с противоположной стороны край аккуратно, не прилагая чрезмерных усилий, поддеть наконечником отвертки.

Задняя сторона устройства
Фактически с задней стороны тройного выключателя хорошо видно, куда подводится фаза, а куда подключаются отходящие от ламп провода – они разделены по отдельным колодкам

К месту установки выключателя будут подводиться четыре провода. Они могут быть объединены в четырехжильный кабель либо представлять собой комбинацию при которой:

  • фазный одножильный поступает от распределительной коробки;
  • трехжильный, который через распредкоробку подает фазу на подключаемые осветительные приборы.

Нулевой провод будет проходить непосредственно от распределительной коробки к светильникам, минуя выключатель.

Приходящую фазу присоединяют к входной клемме, помеченной стрелочкой, а три исходящих клеммы – к выходным проводам светильников. Какой выход к какой клемме, особой роли не играет. Если вы хотите, чтобы конкретная клемма отвечала за именно этот светильник, перекоммутация проводов не вызовет особых сложностей.

Провода в механизме фиксируются посредством прижимных винтов. Прежде чем вставлять оголенные концы, важно убедиться, что стержни винтов не полностью закручены в пазы. Заведя зачищенные от оплетки концы проводов в механизм, крепко затягивают винты. При проверке проводов на извлечение не должно образовываться никакого люфта.



Последовательность задействования клемм
В механизме сначала отделяют общую клемму для фазного провода и лишь после этого — клеммы для подачи напряжения от отдельных осветительных секций

Основное правило подключения схемы трехклавишного выключателя – на вход устройства заводится не нулевой, а сетевой фазный провод. Нулевые сетевые провода подключаются исключительно к «нулям» осветительных приборов. Это правило строго регламентировано действующим нормативом – ПУЭ.

Некоторые умельцы пренебрегают этим правилом, направляя фазный провод на лампу, а «ноль» подавая через выключатель на разрыв. При таком варианте сборки сеть все равно будет работать. Но такое решение чревато опасностью при эксплуатации электросистемы, поскольку даже при отключенном положении выключателя проводка будет все равно оставаться под напряжением.

Это опасно тем, что даже при обычной замене лампочек человек будет каждый раз подвергаться риску поражения электротоком. А если и вовсе произойдет пробой изоляции, и при этом отсутствует заземление подключенного осветительного прибора, на корпусе устройства возникнет напряжение. Как результат, при малейшем соприкосновении с поверхностью устройства произойдет удар электротоком.

Особенности монтажа комбинированных моделей

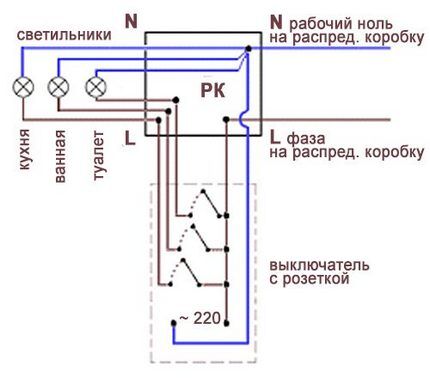

Схема подключения выключателя, объединенного в общем корпусе с розеткой, несколько отличается от описанной выше. И главное отличие – наличие дополнительного нулевого провода, проложенного из распределительной коробки непосредственно к розетке. В этом случае выход с выключателя будет иметь два двойных провода.

Наконечники для защиты жил
При подключении многожильных проводов, чтобы исключить их обламывание под давлением винтового зажима, оголенные участки жил оснащают НШВИ наконечниками

Чтобы выполнить безопасное подключение выключателя с розеткой, лучше задействовать провод сечением в 2,5 кв.мм. А уже непосредственно к осветительным приборам от выключателя проложить кабель в 1,5 квадрата.

На завершающем этапе монтажа остается только проверить правильность коммутации проводов и установить декоративную рамку. Чтобы проверить правильность подключения, нужно включить рубильник и подать напряжение. При включении первой клавиши устройства должен зажечься один светильник, при включении второй – следующий рожок люстры или подключенный электроприбор.

Рамка фиксируется с помощью прижимной вставки. Нужно слегка надавить на нее и с небольшим усилием защелкнуть по бокам.

Выводы и полезное видео по теме

Последовательность подключения тройного выключателя:

Вариант сборки трехклавишного выключателя с розеткой:

Пример монтажа устройства:

Выполняя сборку устройства в соответствии со схемой подключения и придерживаясь техники безопасности при монтаже, вы можете быть уверены, что выключатель будет бесперебойно работать в течение многих лет.
