Подключение проходного выключателя с двух и с трех мест: разбор схем + инструктаж по установке

Коммутация источников света по принципу «подошёл, включил – прошёл, выключил» – это один из вариантов эффективного пользования электрической энергией. Функциональность подобной системы управления обеспечивается теми же традиционными приборами – выключателями, но конструктивно несколько модернизированными.

Коммутационная модернизация позволяет выполнить подключение проходного выключателя с двух и с трех мест и управлять источником света из каждой отдельно взятой точки.

Проходная коммутация источников света

Логика экономии электроэнергии, расходуемой на приборы света или другие, объясняется простыми действиями пользователя.

Если световой прибор необходим, к нему подводят электричество путём простого замыкания контакта выключателя. В другом случае выполняется обратное действие.

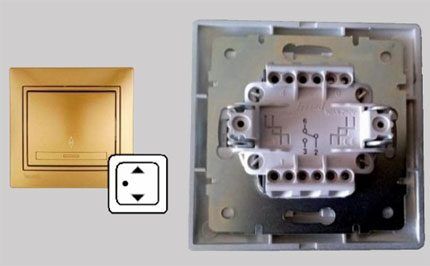

Проходные выключатели бытовые
Коммутатор источников света, интерпретируемый электрическим сленгом – проходной выключатель. Обеспечивает принципиально новый подход в плане эксплуатации электрических участков сетей, предназначенных под монтаж осветительных приборов

Однако предположим, что помещение (жилое или другого назначения) проходное. Тогда пользователь включит приборы света на входе, но покидая помещение через другую дверь, уже не в состоянии будет обесточить цепь. Налицо нерациональное использование электричества.

Но ситуацию легко поправить. И сделать это поможет вариант подключения проходного выключателя с двух мест помещения для схемы проходного режима.

Проходное помещение коридора
Длинные коридоры помещений разного назначения – потенциальные объекты под устройство систем управления источниками света из разных мест. Именно при эксплуатации таких помещений стоит ребром насущный вопрос экономии электроэнергии

Например, есть помещение с функциональным назначением — коридор. Требуется сделать управление общей группой светильников этого помещения из двух точек – у первой (проходной) и у второй (проходной) двери.

Коммутация света из двух мест

Освещение проектного коридора состоит из двух световых групп, поэтому логично в данном случае применить для управления два двухклавишных коммутатора.

Соответственно, дополнительно к ним потребуются:

  • две подрозетницы;
  • одна распределительная коробка;
  • кабель трёхжильный.

Метраж электрических проводников следует рассчитать после составления схемы и планировки разводки. Рекомендуется приобретать кабель с небольшим запасом.

Схема управления двумя световыми группами через проходные двухклавишные выключатели выглядит, примерно, так:

Управление из двух мест

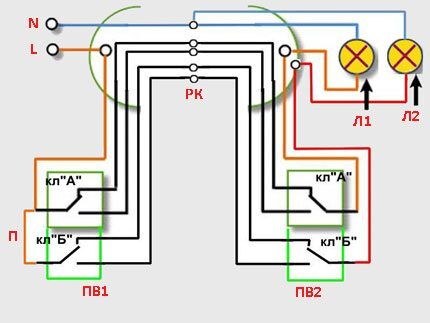

Схема управления двумя отдельными световыми группами через двухклавишные приборы: N, L – классическая электрическая сеть; РК – распредкоробка под разводку кабелей; Л1, Л2 – световые раздельные группы; П – перемычка; ПВ1, ПВ2 –двухклавишные проходные коммутаторы

Фазный проводник подводится на двухклавишный прибор ПВ1. Этот выключатель, имеющий конфигурацию на две клавиши, соответственно, имеет две клеммы общих контактов и четыре клеммы перекидных контактов.

На первом приборе общие клеммы соединяют вместе и подключают к ним проводник фазы. Клемму 1 перекидного контакта ПВ1 соединяют проводом с клеммой 1 перекидного контакта ПВ2. Соответственно, контакт 2 ПВ1 будет соединяться с клеммой 2 ПВ2, клемма 3 ПВ1 с клеммой 3 ПВ2, а клемма 4 ПВ1 с клеммой 4 ПВ2.

Остаются ещё две клеммы на втором проходном коммутаторе. Обе – общие (common), и соединяются они по принципу: каждая на одну световую группу (Л1 и Л2) системы освещения. Уже от световых групп исходящими проводниками цепь замыкается на нулевую шину электрической сети. Однако это лишь одно из возможных схемных решений.

Так, если используется одна световая группа, можно организовать схему на одноклавишных выключателях.

Управление с двух мест одноклавишными приборами

Разводка с применением одноклавишных проходных выключателей выглядит более экономичной с точки зрения расхода материалов.

Здесь требуется меньше провода, так как почти вдвое, по сравнению с предыдущим решением, сокращается число соединительных линий. Но, вместе с тем, ограничивается функциональность самой системы освещения.

Управление из двух мест одноклавишными приборами

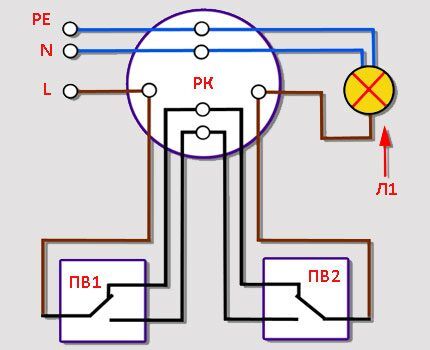

Схемное решение для одной световой группы с применением одноклавишных коммутаторов: L, N, PE – классическая разводка питания на три линии; РК – распредкоробка; Л1 – световая группа; ПВ1, ПВ2 – одноклавишные коммутаторы

Тем не менее, для устройства в составе жилых помещений этот вариант может применяться наиболее часто.

Что требуется под устройство системы управления на одноклавишных выключателях? Ответ очевидный:

  • одноклавишные коммутаторы (2 шт.);
  • подрозетницы (2 шт.);
  • распределительная коробка (1 шт.);
  • кабель электрический трёхжильный (метраж по расчёту).

Требования к устройству системы стандартные. До начала работ составляется схема. Приобретаются необходимые аксессуары, материалы, крепёж. Инсталлируются по намеченным местам подрозетницы и распредкоробка.

Монтаж одноклавишных приборов
Пример устройства разводки для жилого помещения из категории стандартных проектов. Используются два одноклавишных коммутатора. Решение исполнено с учётом разводки кабеля с проводником заземления (PE). Этот вариант соответствует схеме, показанной выше

Затем разводится кабель и выполняются соединения проходных выключателей из двух мест с источником света через распределительную коробку.

Фазный проводник заводят на общую клемму ПВ2, а общую клемму ПВ1 выводят на один контакт световой группы. Второй контакт световой группы соединяют с нулевой шиной, а перекидные контакты обоих выключателей коммутируют между собой, соблюдая идентичную нумерацию (1 с 1, 2 со 2).

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более. Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Управление с реверсивным переключателем

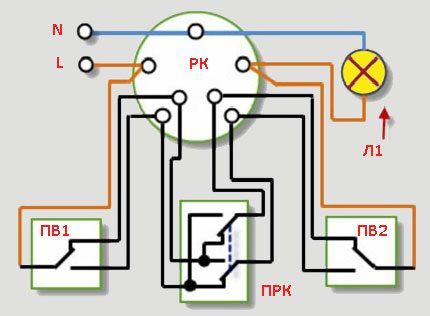

Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы. Принцип работы трёхместной схемы следующий:

  1. На клемму «common» ПВ1 подключается фаза.
  2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
  3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
  4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
  5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.

Проходное помещение на три двери
Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Управление из четырёх мест

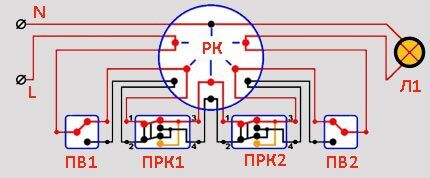

Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления: N, L – сеть; РК – распределительный короб; Л1 — световая группа; ПВ1,ПВ2 – коммутаторы проходные; ПРК1, ПРК2 – коммутаторы реверсивные

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам (указаны жёлтым цветом) и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

Управление из пяти мест

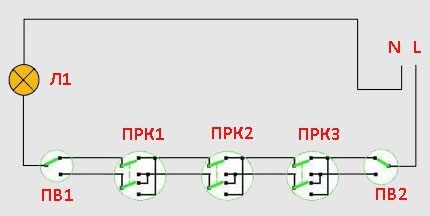

Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; ПВ1, ПВ2 – коммутаторы проходные; ПРК1, ПРК2, ПРК3 – коммутаторы реверсивные

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Принципы устройства системы управления

Монтажных особенностей для установки проходных выключателей, в общем-то, не существует. Все работы по инсталляции проводятся в стандартном варианте, согласно правилам монтажа обычных коммутационных устройств.

Монтажные правила установки приборов
Классическая детализация монтажа для разводки внутри стен. Устанавливается (наглухо замуровывается) подрозетник. Внутри подрозетника выводится электрический кабель. Подключается устройство управления (двухклавишное)

Если позволяет бюджет, желательно оснащать каждый отдельный прибор распределительной коробкой. Тогда нужно приобретать коробки небольшой величины по числу монтируемых выключателей. Но не исключается также вариант с одной РК. Факторы выбора здесь напрямую связаны с конкретными условиями монтажа. Обычно коммутаторы ставят «заподлицо» поверхности стены – схема внутренней разводки.

Между тем, реализация проектов для частных владений (загородных) нередко проходит с устройством схем «накладного» (поверхностного) монтажа, несмотря на тот факт, что этот подход считается себя изжившим.

Для первого случая на монтаж потребуются подрозетники. Для второго – накладные тарелочки. Эти аксессуары необходимы, чтобы надежно закрепить выключатели в нишах стеновых панелей или непосредственно на стенах.

Подключение кабеля к выключателю
Кабель расключенный строго по схеме, обозначенной на задней стороне прибора. Схемная раскладка одноклавишного коммутатора проста. Однако несоответствие проводников при неправильном разводе грозит выходом прибора из строя

Электрическим проводником, как правило, выступают кабели трёхжильные, где две жилы необходимы для питания системы, а третья используется в качестве образования контура защитного заземления. Бытовые светильники могут применяться без «земли», если корпус неметаллический. Промышленные лампы обязательно должны иметь заземляющую шину.

Конечно же, независимо от назначения, бытового или промышленного, смонтированная сеть всегда подключается через дополнительную защиту – автоматический выключатель. Этот прибор обязательно рассчитывается по мощности и току отсечки применительно к построенной системе проходного управления светом.

Полезное видео по теме

Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов.

Порядок соединения жил в распределительной коробке:

Инструктаж по подключению из 2-х мест:

Разбор возможных ошибок:

Появление и внедрение устройств подобного рода в электрических сетях может быть не столь существенно, но всё-таки отразилось на удобстве эксплуатации. Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии. Между тем, совершенствование приборов не прекращается. Периодически появляются новые разработки, к примеру, подобные сенсорным выключателям.
