Подключение датчика движения для освещения с выключателем: схема и пошаговая инструкция

Интеллектуальной электроникой домашнего назначения характеризуются приборы, получившие название «датчики движения». Новый вид коммутационных устройств, предназначенных для источников света, способен показать большую функциональность по сравнению с традиционными конструкциями. Например, подключение датчика движения для освещения с выключателем или без него даёт пользователю не просто больше комфортной составляющей.

Такой подход к созданию схемы коммутации видится более экономичным в плане энергосбережения. Так что же это за приборы – датчики движения?

Техническое определение интеллекта движения

Автоматика стабильно и последовательно охватывает бытовую сферу. Ручное управление практически любыми видами бытовой техники уверенно сводится к минимуму. Появление датчиков движения – очередное тому подтверждение.

Эти приборы (как правило, в миниатюрном исполнении) разработаны и производятся разными фирмами в различном конструкционном исполнении. Однако принцип действия всех существующих модификаций имеет общую базу – эффект излучения волн разного типа.

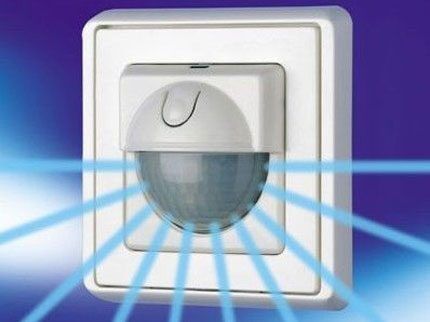

Интеллектуальные датчики движения
Электроника, наделённая интеллектуальными способностями. Этим устройствам доступны функции распознавания тепловых лучей, испускаемых телом человека. Реагируя на тепловые потоки, приборы выполняют определённые действия

На текущий момент находят широкое применение следующие технологии:

  • акустическая;
  • оптическая;
  • радиоволновая.

Исходя из практики применения той или иной технологии для производства конкретного вида системы, результатом производства становятся конструкции разного типа.

Акустический датчик движения
Акустический вариант прибора, предназначенного для контроля перемещения. Исполнительная механика срабатывают здесь не от сигнала тепловых лучей, но от сигнала звуковых волн

В частности, обширное применение в различных сферах деятельности находят контроллеры движения:

  • ультразвуковые;
  • микроволновые;
  • фотоэлектрические;
  • инфракрасные;
  • томографические.

Кроме тог, нужно отметить ещё одну примечательную деталь конструкционного толка.

Разделение датчиков движения на группы

Все существующие приборы контроля движения условно разделяются на три группы:

  1. Активные устройства.
  2. Пассивные устройства.
  3. Комбинированные устройства.

Отличаются одни от других технологическими особенностями. Так, конструкции активных устройств обычно выполнены по схеме приёмопередающих приборов, которыми рабочий сигнал излучается и воспринимается как отражённый от предметов.

Радиоволновые датчики движения
Ещё одно исполнение устройства контроля и включения/отключения периферийного оборудования. Эта конструкция действует по принципу излучения и восприятия радиоволн. Это так называемый датчик движения с радиоканалом

Конструкции пассивного типа обычно работают по схеме получения сигнальных волн от внешнего мира. То есть здесь работает только техника приёма. Комбинированные датчики, соответственно, сделаны с учётом двух отмеченных вариантов.

Львиная доля всего имеющегося ассортимента приходится на инфракрасные датчики, которые с точки зрения конструктивных особенностей относятся к разряду пассивных приборов. Это самое доступное и экономически оправданное оборудование для бытового применения.

Принцип действия инфракрасных приборов

Анализ теплового излучения – вот основа действия этого вида приборов, призванных контролировать перемещение людей. Для этого в конструкцию устройства внедрён высокочувствительный сенсор.

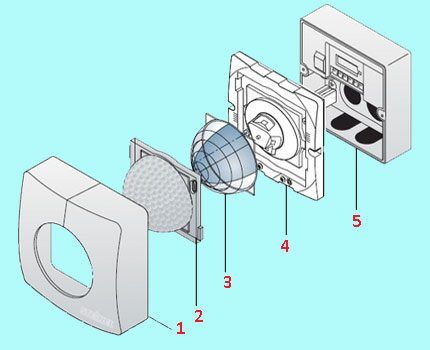

Конструкция инфракрасного прибора
Широко распространённая конструкция инфракрасного действия: 1 – крышка корпуса; 2 – многоэлементная линзовая система; 3 – ограничитель зоны охвата; 4 – электроника на сенсорном управлении; 5 – блок питания и основание

Элемент реагирует на тепловое фоновое излучение (от человека), отправляет сигнал электронной схеме сравнения, где определяется момент срабатывания. Чувствительность сенсора усиливается за счёт специальной линзы, установленной на пути следования тепловых волн.

Конструкции современных датчиков движения наделяются многоэлементными линзовыми системами. Такое решение делает возможным охватывать значительные площади подконтрольные датчикам. Например, установленный на высоте 4 м от уровня пола один инфракрасный датчик способен контролировать движение на площади 20-25 м2.

Регуляторы датчика движения
Простейшая конструкция системы инфракрасного действия. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор. Для настройки используются три переменных резистора

Каждый отдельно взятый прибор оснащается настроечным электронным модулем. При помощи специальных регуляторов (переменных резисторов или подобных элементов) устанавливается уровень чувствительности и время действия. Настройкой уровня чувствительности определяется работоспособность прибора в тех или иных условиях освещённости.

А система настройки по времени устанавливает временные границы сброса активного действия (возврата устройства в режим отслеживания). Эта граница может составлять от 1 секунды до 60 минут.

Регулятор яркости и другие
Настроечный модуль инфракрасного датчика, позволяющий выполнять гибкую регулировку: 1 – настройка чувствительности по движению объектов; 2 – установка времени включенного состояния; 3 – регуляция яркости ламп светового прибора

Также есть датчики движения с конструктивным исполнением, где поддерживается функция регуляции яркости света ламп. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой.

Как подключить устройство в цепь освещения

Для датчиков движения с автоматической функцией управления осветительными приборами характерна потолочная установка. Приборы рассчитаны на крепление по схеме накладного монтажа. Однако не менее часто приборы контроля движения монтируют и на стенах.

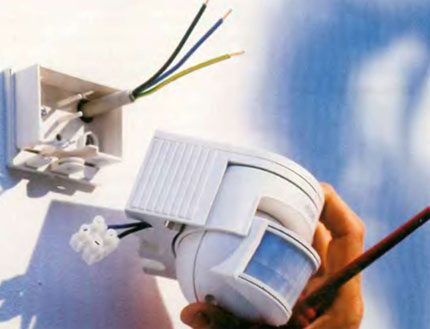

Установка датчика на стене
Датчики движения настенного монтажа. Этот вид приборов не даёт того охвата контроля площади, какой дают потолочные конструкции, но используются настенные устройства тоже достаточно активно

Традиционные места установки – это помещения небольшой площади: жилые квартиры, офисы, вспомогательные помещения. Следует подчеркнуть, что подключение датчиков движения возможно не только с целью коммутации приборов света. Этими же устройствами удобно переключать из одного режима в другой системы вентиляции, отопления и прочие.

Подключение приборов допускается в условиях нормальной окружающей среды. Использоваться приборы могут только внутри закрываемых помещений. Между тем, класс защиты этих устройств соответствует стандарту EN 60669-2-1.

Рекомендации по выбору схемы монтажа

Оптимальной высотой установки приборов контроля движения считается значение 2,5 м. Если соблюдается такое условие, радиус зоны чувствительности составит не менее 3,5 м. Большая часть городских и частных жилых зданий имеют помещения именно с такой высотой.

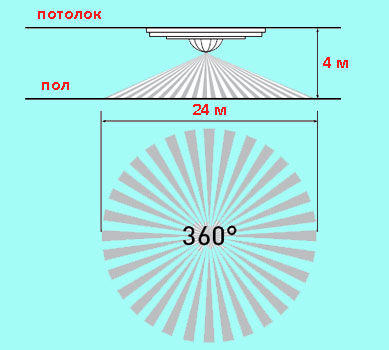

Максимальный охват прибора
Максимально возможные параметры контроля, какими обладают инфракрасные приборы. Получены экспериментальным путём с участием в экспериментах устройств разного исполнения

Монтажные работы должны исполняться лицами, имеющими профессиональные навыки работы с электрическим (электронным) оборудованием. Производство всех монтажных операций допустимо лишь при обесточенной линии электропередачи на месте монтажа.

Схемные решения для монтажа могут быть разными в зависимости от пользовательских потребностей. Часто применяется схема подключения осветительных приборов через датчик движения, задействованный в паре с обычным выключателем.

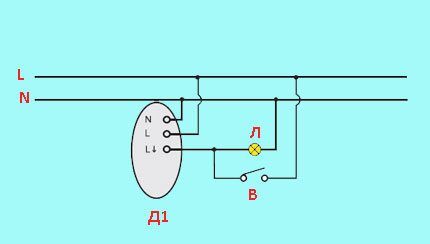

Схема подключения с выключателем
Схема подключения в составе электрической сети, когда вместе с датчиком движения устанавливается обычный выключатель: L, N – электрическая сеть; Д1 – датчик движения инфракрасный; Л – прибор искусственного света; В – выключатель стандартный

Рассмотрим этот вариант пошаговой инсталляцией.

Установка датчика движения с выключателем

Первым шагом пользователя обычно является выбор способа подводки питающего кабеля к телу датчика движения. Корпус датчика предварительно должен быть вскрыт. Разобрать корпус несложно. Нужно шлицевой отвёрткой слега поддеть край основания в точке расположения защёлки.

Допустимы два варианта подвода кабеля – ввод сзади или сбоку. В любом случае, необходимо удалить временную заглушку имеющегося входного отверстия. Подвод кабеля через заднюю часть основания, как правило, применяется для скрытой проводки, конец которой выведен сквозь отверстие в потолке. Боковой подвод используется для внешней прокладки кабеля.

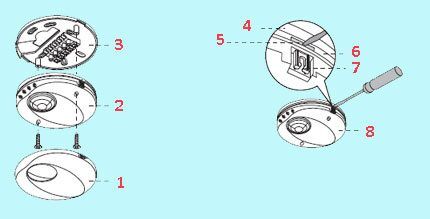

Установка датчика движения
Подготовка прибора к установке на потолочной плите: 1, 4 – передняя панель; 2, 6, 8 – модуль датчика; 3 – основание; 5 – лезвие отвёртки; 7 – защёлка

Второй шаг – подключение проводников кабеля по месту назначения. Место назначения – точки клемм, отмеченные на корпусе прибора соответствующими символами (L, N, L1). В зависимости от производителя прибора, а также конфигурации устройства обозначения могут отличаться.

Шаг третий предполагает установку датчика движения – непосредственно крепление прибора к потолку. Под крепёж на корпусе основания прибора имеются отверстия. Через эти отверстия производится крепление.

Если потолок бетонный, предварительно точки крепежа следует разметить, рассверлить, снабдить дюбелями. Завершив крепление к потолку, к основанию прибора пристёгивают крышку и протирают всю конструкцию мягкой ветошью.

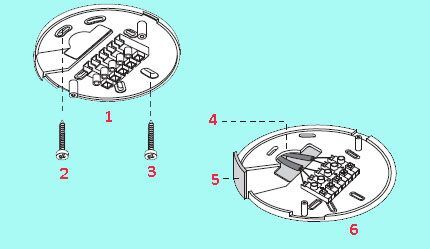

Крепёж и подвод питания
Элементы подключения и крепежа: 1, 6 – основание прибора; 2,3 – крепёжные винты: 4 – заднее водное отверстие; 5 – заглушка бокового вводного отверстия

Шаг четвёртый – настройка прибора, суть которой заключается в установке требуемых значений на сервисных потенциометрах. Классическое исполнение приборов обычно сопровождается тремя сервисными потенциометрами:

  1. Время задержки (Time).
  2. Яркость (Lux).
  3. Чувствительность (Meter).

Первым потенциометром можно выставить требуемые параметры задержки на отключение (то есть после того, как лампа загорится, она погаснет только по истечении заданного времени).

Вторым задают режим освещённости (минимальное значение для включения в полной темноте). Потенциометром три устанавливают степень чувствительности на движение. Обычно изначально чувствительность ставят на минимум.

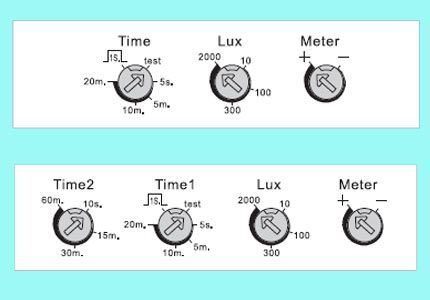

Варианты с настроечными потенциометрами
Варианты наличия регулировочных элементов в зависимости от модификации приборов. Верхняя половина – используются на простых устройствах с коммутацией одной группы внешних приборов. Нижняя половина – усложнённые конструкции с коммутацией двух групп внешних приборов

Пятый шаг установки – тестирование датчика движения. Для выполнения этого действия следует воспользоваться соответствующей функцией (Test), которая включается установкой потенциометра (Time) в тестируемое положение (Test). Установив потенциометр на этой отметке, систему подключают к сетевому напряжению.

После подачи тока в линию следует выждать не менее 1 минуты. Это время необходимо для инициализации устройства, его вхождения в рабочий режим. Тестирование устройства может выполняться без подключения световых приборов. Контроль включения или отключения индицируется светодиодом, выведенным на переднюю панель.

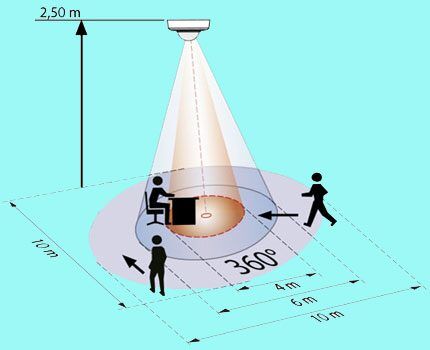

Настройка датчиков движения
Схема тестовой настройки датчиков движения, которую необходимо применять на начальном этапе запуска приборов. Благодаря такой методике удаётся с высокой точностью подогнать уровень чувствительности в любой точке помещения

В тестовом режиме работы датчика нужно активировать движение в границах зоны чувствительности. Если датчиком будет обнаружено движение, контрольный светодиод на передней панели должен зажигаться на короткое время (2-3 сек.). Вращая потенциометр чувствительности (Meter), подгоняют нужный уровень.

Аналогичным образом  или с незначительной коррекцией осуществляется установка и настройка любых других приборов подобного класса (инфракрасных). Некоторые отличия обычно могут наблюдаться у приборов, рассчитанных на подключение нескольких нагрузочных каналов. В составе таких конструкций могут устанавливаться дополнительные регуляторы и увеличиваться число клемм на подключение.

Полезное видео по теме

Этот небольшой видеогид демонстрирует наглядно, каким образом проводятся операции подключения для некоторых модификаций приборов. Есть смысл посмотреть для совершенствования практики.

Обзорный видеоматериал по теме использования микроволновых датчиков. Эти современные модификации отмечаются высоким уровнем «чутья» и надёжной работой в составе интеллектуальных домашних систем.

Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.

Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В. Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.
