Как перенести розетку: инструкция по переносу розетки в другое место

Комфортная эксплуатация электроприборов во многом зависит от того, насколько удобно размещена электрическая розетка. Часто бывает, что при смене интерьера и при появлении новой техники прежняя схема расположения точек подключения уже не устраивает. Решить проблему можно собственными силами. Рассмотрим подробнее, как перенести розетку на другое место и что учитывать при подключении.

Требования при самостоятельном переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами электрической проводки важно обеспечить максимальный уровень безопасности.

Выбор электромонтажного прибора
При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельно подключении важно соблюдать четыре главных требования:

  1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм2.
  2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
  3. Устройства располагают на высоте от уровня пола в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
  4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей коробки, либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Вариант правильной прокладки
Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять предварительную схему. Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

  • Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
  • Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Выбор кабеля для наращивания
Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Варианты удлинения провода

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

С помощью клеммных колодок и пружинных клемм

Два самых простых в исполнении способа соединения предполагают использование пружинных клемм и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

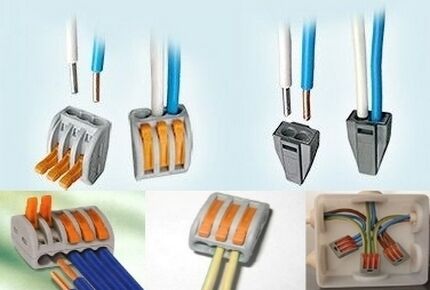

Ваги для коммутации
Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Монтажные клеммные колодки
Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Путем фиксации пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных изолирующих зажимов (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Изолирующий зажим для соединения
Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Варианты соединения в распредкоробке
Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

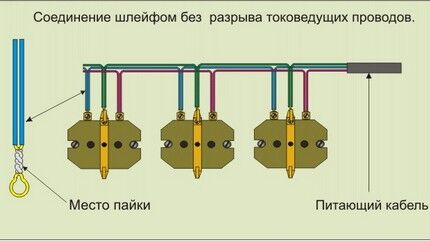

Схема шлейфового подключения
Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму. Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Кабель-канал с уложенным проводником
Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Определение глубины ниши
Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Схема последовательного подключения розеток
Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства.

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Перенос розетки путем удлинения провода

В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.

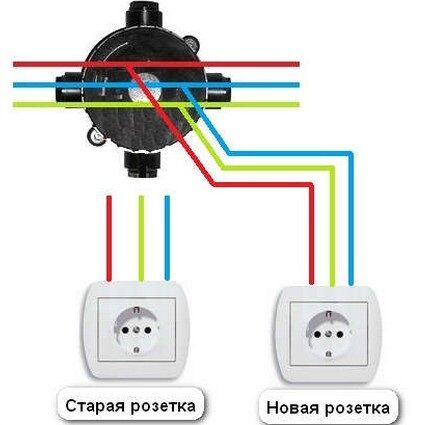

Схема правильного удлинения провода
При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов

В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм2 с медными жилами, включающих заземление.

Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.

Замена проводки в комнате
Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте

Последовательность действий при удлинении про провода:

  1. Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
  2. Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.
  3. Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.
  4. С помощью простого карандаша намечают линию прокладки штробы.
  5. По намеченной линии перфоратором или болгаркой проделывают штробу.
  6. Посредством коронки выдалбливают отверстие под установку подрозетника.
  7. Путем соединения проводов удлиняют линию.
  8. На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
  9. В проделанном отверстии устанавливают подрозетник.
  10. Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
  11. Подключенный розеточный блок заглубляют в «стакан».
  12. На установленную розетку монтируют декоративную панель.

При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.

Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.

Изоляция оголенных концов
Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой

Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.

Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Создание нового ответвления
С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Заглубление пластикового «стакана»
Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Подключение внутри распредкоробки
Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами. При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой.

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Видео-уроки по переносу точек подключения

Как перенести розетку без пыли:

Что учитывать при переносе точки подключения:

В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.
