Лампы с датчиком движения: как работают, как подключить + ТОП лучших производителей

В связи с постоянным совершенствованием осветительных приборов появляются новые возможности, улучшаются их эксплуатационные характеристики. Результатом стали лампы с датчиком движения — удобные и экономичные устройства.

Эта новинка завоевала хорошую репутацию среди потребителей.

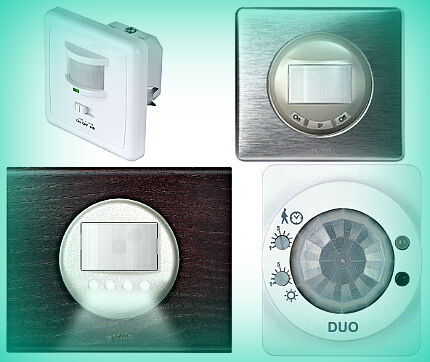

Назначение датчика движения

На сенсорный элемент возложена функция определения факта движения любого объекта в зоне досягаемости и управления освещением. Собственно лампа не имеет никакого отношения к реагированию на определенные обстоятельства, но после поступления сигнала от датчика она включается или отключается.

Как только в районе охвата замечено какое-то действие, активируется предварительно заложенная функция на реле. Может быть подана не только команда «включить», но и сигнал на изменение такого параметра, как мощность. Для лампочки с датчиком движения и диммером возможна настройка показателей освещенности по времени суток.

От ранее запрограммированных настроек системы зависит взаимодействие датчика, регулятора освещения и лампы, а также временная задержка на включение. Последнее действие это срабатывание команды на активацию лампы через установленный промежуток времени, в результате которого появляется возможность экономить электроэнергию.

Лампы, дополненные встроенным датчиком движения, чаще всего устанавливают в жилых помещениях, офисах, подъездах. Используют их и для устройства умного наружного освещения.

Светильник с датчиком движения
Светильник с датчиком движения — лучший вариант для устройства освещения в подъезде. Оно будет включаться только, когда человек появится в парадном или на лестничной клетке

Человек по свойственной ему невнимательности может оставить свет включенным, а это оборачивается дополнительными расходами. Светильник, включающийся после того, как комната становится пустой, просто решает эту проблему.

Виды ламп с детектором движения

В зависимости от того, как используется энергоноситель, лампы могут быть:

  1. Стационарные. Они функционируют только при условии подключения к сети. Установить их можно не в любом месте.
  2. Переносные. Это автономные устройства, работающие на сменных батарейках. Плюсом является отсутствие связи с проводами, но существует ограничение по мощности.

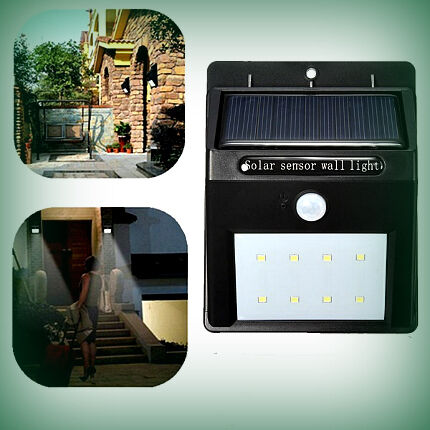

В качестве поставщика энергии может быть использована не только традиционная электросеть. Есть лампы, укомплектованные солнечными батарейками с аккумулятором. Работать с таким питанием могут лишь светодиодные светильники, т.к. им необходимо минимум электричества.

По способу соединения существует два варианта: в первом из них датчик движения соединяют с лампой при помощи провода и называется он выносным.

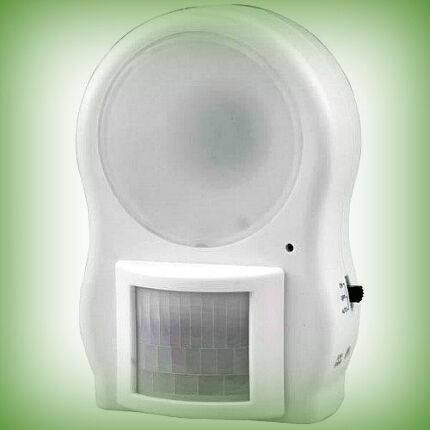

Автономная лампа с датчиком типа ДД
Led светильник, оснащенный встроенным датчиком типа ДД. Работает от батареек. Благодаря мобильности, применить его можно в любом месте

Во втором — сенсорный элемент и светильник являются единой конструкцией, датчик в этом случае называют встроенным. Считывающий элемент может быть как инфракрасным, так и ультразвуковым, основанным на микроволновом излучении.

Лампа с инфракрасным детектором

Наиболее популярными являются устройства, дополненные инфракрасными детекторами. Активизируются они при изменении тепловых характеристик в зоне контроля. Относят такие ИК датчики к пассивным. У этих приборов большой угол захвата, настройки высокой точности, безопасное излучение.

Лампы с ДД в большом помещении
Лампы, укомплектованные датчиками движения — отличное и грамотное решение как для современного освещения жилья, надворных построек, лестниц, придомовой территории, так и для применения в больших масштабах

Предназначены светильники с пассивными ИК детекторами только для внутреннего использования. Применение их для освещения дворов и улиц невозможно из-за плохой сопротивляемости температурным перепадам. Они выводят их со строя.

Ультразвуковые и микроволновые варианты

Такого типа датчики движения относятся по принципу действия к активным. У них общий принцип работы — излучение и принятие волн конкретной длины. Светильники с датчиками, отзывающимися на ультразвуковые частоты, являются универсальными. Для них не страшны атмосферные воздействия, поэтому подходят они как для установки в доме, так и извне.

Но недостатки у ультразвуковых сенсоров есть, и главный из них — негативное влияние на животных, способных улавливать излучение. К этому можно приплюсовать ограниченную зону действия, небольшую точность.

Датчики на базе микроволнового излучения работают за счет распространения магнитоэлектрических волн на частоте более 5 ГГц. Оборудуют ими светильники, устанавливаемые в хозяйственных, производственных помещениях. Здесь их действие рассчитано на прохождение перегородок и стен.

Дорогие модели ламп с датчиками, реагирующими на движение, укомплектовывают пультами управления. Их конструкция включает несколько считывающих устройств, контролирующих и в какой-то степени перекрывающих зоны влияния друг друга.

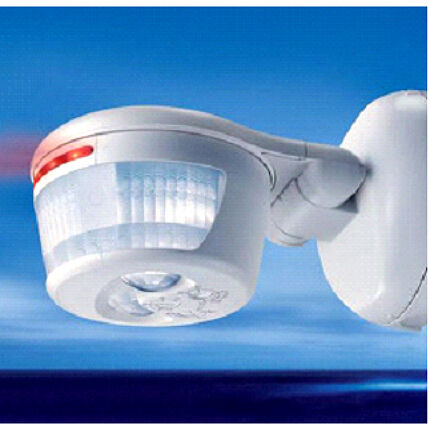

Светильник нового поколения
Лампа нового поколения с двумя датчиками движения — ИК и ультразвуковым. В момент их одновременного срабатывания светильник включается

Светильники с датчиками рассчитаны на питание от источника, вырабатывающего переменный ток, напряжением 220 В. Предельная мощность — до 2 кВт, хотя встречаются приборы, работающие от 12 В.

Особенности конструкции лампы

Разница между лампочкой с датчиком движения и самой обычной заключается в наличии реагирующего элемента. Оболочку выполняют в виде фонаря, торшера, люстры или плафона. В паре с детектором движения применяют разные варианты ламп: светодиодные, люминесцентные, галогенные.

Самым удачным является тандем с LED лампой. Эти функциональные устройства отличаются компактностью, удобны в монтаже. Светодиодные модели иногда дополнительно укомплектовывают независимым реле управления, контроллером. Благодаря наличию этих опций можно управлять как яркостью, так и параметрами свечения.

Лампа Lemanso lm650
На фото лампа с датчиком движения Lemanso lm650. Применяют устройство для освещения любых помещений. Установка предельно проста—аналогична вкручиванию обычной лампочки

В отдельных случаях в цепь включают защитные системы, предохраняющие от КЗ, температурных перегрузок, больших напряжений. Независимо от внутренней комплектации, принцип работы таких ламп неизменный: у осветительного прибора обязательно есть считывающий элемент — датчик.

Преимущества и минусы ламп с детекторами движения

Лампа с электронным глазом имеет массу преимуществ. Эти устройства очень удобные — при переходе системы в автоматический режим, отпадает потребность в ручном управлении.

Преимуществом является и универсальность светильников. Их можно укомплектовать любым типом светоэлемента, начиная от простой лампы накаливания и заканчивая самой современной и экономичной лампочкой.

Производители выпускают эти устройства в большом размерном диапазоне. Так как они работают только периодически, срок службы у них большой. Лампы могут быть очень декоративными, поэтому часто используются в ландшафтном оформлении.

Уровни регулировки датчика
В качественных светильниках с детектором движения есть механический и электронный уровни регулировки. В первом случае имеется ввиду угол наклона, а во втором — время свечения, чувствительность сенсора

К светильнику с датчиком движения можно подключить систему сигнализации. Такой союз поможет защитить двор от грабителей. Удачное решение — лампа с лучом, настроенным по всем правилам и размещенная над входной дверью или в темном гараже. Но главным достоинством считается экономичность этих осветительных устройств. Они экономят от 50 до 70% электроэнергии.

К недостаткам можно причислить две особенности таких ламп. Первая — датчик не способен замечать движение, имеющее перпендикулярную направленность по отношению к нему. Вторая — для комнаты, где длительно находятся люди, такой прибор малопригоден.

Особенности установки ламп

Для подключения лампы, дополненной датчиком, подходят все схемы, используемые для простого детектора движения. Существует три вида таких схем.

Первый — это параллельное соединение прибора с выключателем. При таком раскладе освещение включается как по причине обнаружения движущегося объекта в подконтрольной зоне, так и посредством выключателя.

Второй — последовательное подключение датчика и выключателя. Функционировать лампа при таком виде соединения сможет только после замыкания цепи путем включения выключателя.

Третий — комбинированное подключение. После обнаружения движения на контролируемой площади активизируется дополнительное освещение при помощи датчика.

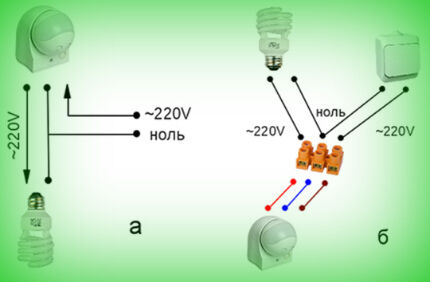

Схемы подключения
Эти схемы подключения являются самыми простыми. Чтобы предупредить срабатывание датчика в дневное время, следует приобрести лампу с детектором движения, дополненным датчиком интенсивности освещения

Положение выключателя на это никак не влияет. Главный источник освещения включается выключателем.

Монтаж осветительного прибора с датчиком движения

Рассмотрим процесс на примере светильника, предназначенного для внутренней установки. По своему конструктивному исполнению он подходит как для монтажа на потолок, так и на стену. В корпус заключена обычная лампа, ультразвуковой ВЧ датчик движения, датчик освещенности. Технология монтажа несложная и состоит из шести шагов:

  1. На первом этапе прибор подготавливают к монтажу. В комплект обычно входят резиновые уплотнители. Их вставляют в специальные отверстия, предназначенные для ввода кабелей.
  2. Обесточивают место установки, путем отключения автоматического выключателя на щите.
  3. Питающий кабель протягивают через уплотнитель в корпус светильника. При наличии избыточной длины, укорачивают.
  4. Закрепляют корпус на стене или потолке через отверстия, предназначенные для крепежа.
  5. Снимают оплетку с питающего кабеля. Если материал корпус является диэлектриком, заземление не понадобится. Задействуют только провода «ноль» и «фаза», предварительно сняв с их концов изоляцию — около 7 мм.
  6. Подсоединяют к соответствующим клеммам провода и закрепляют с использованием отвертки. Фазный провод вставляют в клемму L, а нулевой — в клемму N.

Незадействованной останется заглушенная клемма, обозначенная символом L со штрихом. Она управляющая и может быть использована для подсоединения других ламп, вентиляционного или другого оборудования.

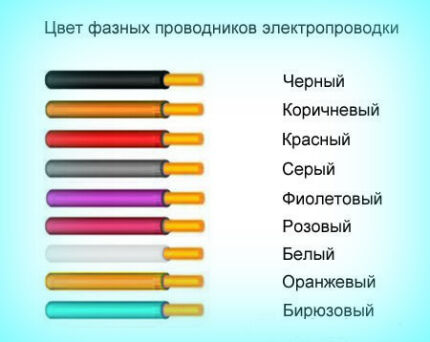

Цвета фазных проводов
Фазные проводники наиболее опасны при работе с проводкой. Скорее всего, по этой причине имеют наиболее яркую окраску. На схемах они обозначены символом L. Когда имеется несколько фаз, к букве добавляют число

Ограничением является только мощность, потребляемая этими приборами. Она не должна превышать, указанную в паспорте, добавочную подключаемую нагрузку.

Чтобы определить, какой из проводов является фазным, нулевым и заземляющим, нужно владеть умением читать цветовую маркировку. И у нас, и в Европе стандарт один — IEC 60446 2004. Согласно этому документу, цвет синий, а иногда сине-белый указывает на рабочий ноль. Заземляющий провод имеет желто-зеленый окрас. Для маркировки фазы применяют оставшиеся цвета — коричневый, черный, красный, белый, другие.

При наличии старой проводки цвета могут не соответствовать стандарту. Здесь для определения их принадлежности к конкретному виду придется пользоваться цифровым мультиметром, индикаторной отверткой или контрольной лампочкой.

Подключение лампы с выносным датчиком

Монтаж лампочки с выносным датчиком движения имеет свои особенности. Вначале устанавливают детектор:

  1. Определяют место установки, обеспечивающее наилучший угол обзора.
  2. К стене крепят подставку, предварительно снятую с прибора, на высоте минимум 240 см.
  3. Зачищают концы проводов напряжения, подсоединяемых к датчику, сняв с них около 1 см изоляции.
  4. Вскрывают крышку клеммной коробки датчика. Внутри нее находятся разноцветные провода.
  5. Подают 220 В на датчик путем подсоединения нулевого и фазного проводов к напряжению.

В конце изолируют места соединения. Далее приступают к соединению лампочки и датчика. К одному концу лампы подсоединяют фазу, изолируют. Другой конец соединяют с нулевым проводом.

Маркировка проводов
Провод синего цвета — нулевой, обычно на схемах его обозначают литерой N. Фазный провод имеет красно-коричневый цвет и маркируется символом L. Провод заземляющий — желто-зеленый (⊥)

Если фазировка в процессе подключения оказалась случайно перепутанной, устройство работать не будет, но останется в рабочем состоянии. Нужно элементарно поменять местами провода. По этому же алгоритму к детектору возможно подключение провода с вилкой.

Собственно датчик очень прост в управлении. На его корпусе имеется три регулятора, позволяющие изменить заводские настройки:

  1. SENS — сенсор. С его помощью устанавливают чувствительность датчика. Опытным путем подбирают такие параметры, чтобы прибор не реагировал на мелких животных.
  2. TIME — настройка времени свечения лампы.
  3. LUX — регулировка «день-ночь». Настраивают таким образом, чтобы лампа включалась с наступлением сумерек.

По времени срабатывания настройка возможна в диапазоне 0,05 – 15 мин. Наиболее эффективно датчик работает при угле захвата от 120 до 360 градусов, на площади около 20 м.

Ассортимент ламп с датчиками
Осветительные приборы с датчиками включают или переключают на особый режим работы, как при помощи специальных, так и самых обыкновенных выключателей

При определении высоты и угла наклона следует принимать во внимание тот момент, что отдельные инфракрасные датчики могут иметь мертвую зону. Если у прибора неподвижный корпус, а корректирование позиционирования отсутствует, размещать его нужно в соответствиями с техническим паспортом.

Рекомендации специалистов по поводу установки

Специалисты не рекомендуют устанавливать лампы с датчиками, реагирующими на движение, в углах. Причина — уменьшение зоны обзора. Сбои в работе и ложные срабатывания могут наблюдаться и в случае установки такого осветительного прибора возле кондиционеров, радиаторов, тепловых вентиляторов. Иногда светильник может включиться даже при вращении лопастей комнатного вентилятора, от раскачивающихся за окном веток.

При монтаже ламп с датчиками в пределах квартиры специалисты советуют размещать их по центру потолка. Это оптимальное решение вопроса обнаружения объекта в необходимое время и на установленном расстоянии.

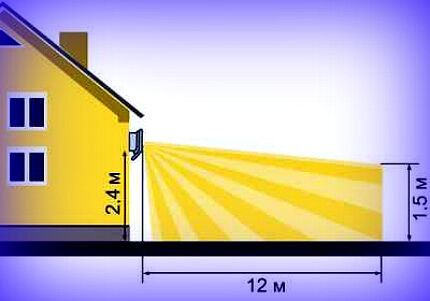

Параметры установки светильника
Оптимальные параметры установки лампы с датчиком движения на стене дома. При их соблюдении станет возможным контроль необходимой зоны для срабатывания

Установка светильников с датчиками снаружи предусматривает учет отдельных моментов. Это открытость панорамы, угол обнаружения, проходимость, допустимая нагрузка, дистанция до ограждающих конструкций. По причине недостаточной проходимости иногда монтируют несколько датчиков.

Топ лучших производителей ламп с датчиками

Одним из первых в этом сегменте светотехнического рынка появился производитель из Китая Feron. Известны такие модели этой торговой марки, как AL-559 и FN1200. Их основное достоинство — мощный световой поток.

Качественные светодиодные светильники, оснащенные датчиками движения, производит немецкая фирма Steinel. Это надежные модифицированные модели ламп с инфракрасными датчиками движения RS 16L, RS LED D1.

Популярны светодиодные лампы с таким датчиком, выпущенные польским производителем Kanlux.

Модель с СВЧ датчиком
Осветительный прибор, оснащенный СВЧ датчиком движения. Модель TYBIA LED 38W-NW-SE 24641 предназначена для внутреннего монтажа мощностью 38 W

Компания из Германии Euroelectric выпускает отличные светильники с сенсорами. У нас известна линейка ламп ST от этого производителя. Так, модель ST-69-2 — хороший вариант для монтажа на стену дома. Она работает в широком температурном диапазоне — от -20С до +40.

Компания Hardt (Польша) поставляет на рынок специальные лампы с датчиками для ЖКХ во влаго- и пылезащитном исполнении. Настенный осветительный прибор Led-Hardt, укомплектован светодиодной лампой, отличается высокой ударопрочностью.

Отличные светильники для освещения домовых территорий, парковок, рекламных щитов выпускает производитель Delux. Здесь производят светодиодные лампы-прожекторы с датчикам движения как узконаправленные, так и заливающего света со степенью защиты IP65.

Примером хорошей универсальной мини-лампы, работающей от батареек, является модель Mighty Light, выпущенная в Китае. Она имеет фотодатчик и встроенный датчик движения. Оснащена водостойким корпусом. Способ установки светильника — беспроводный.

Полезное видео по теме

Основательный обзор ночной лампы Xiaomi MiJIA, оснащенной датчиком движения:

О монтаже по всем правилам датчиков движения. Приборы с такими датчиками устанавливают по идентичной схеме:

И производители, и специалисты, говоря о преимуществах ламп с датчиком движения, делают основной акцент на их экономичность. Чтобы они действительно были такими, нужна грамотная их установка и настройка. Условия использования и класс защиты светильника также имеют важное значение.
