Какой провод использовать для проводки в доме: рекомендации по выбору

Выполнить обустройство домашней электросети невозможно без задействования электрического кабеля. Какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме, рассмотрим подробнее.

Из чего делают электрокабели

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку. Они обозначаются аббревиатурой ТПЖ.

Конструктивные элементы изделия
Помимо токопроводящих жил кабель может содержать такие конструктивные элементы, как заполнитель, проволочную или стальную броню и внешнюю оболочку

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности. Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что она быстро разрушается на воздухе.

Изделие из алюминия
Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Работая с этими материалами, стоит учитывать, что алюминий и медь образуют гальваническую пару. Такое соединение быстро разрушается. Поэтому их можно связывать между собой только посредством установки клеммника. Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают оболочкой. Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими электрическими характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Необходимость защитной оболочки
Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе кабеля для проводки в доме. Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

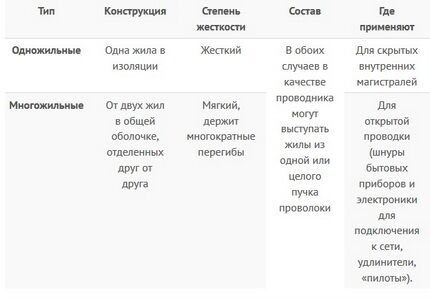

Сводная таблица параметров изделий
Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Особенности ВВГ кабеля

При обустройстве внутриквартирной электропроводки, которая предусматривает монтаж распределительной коробки, применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Изделия с круглым сечением

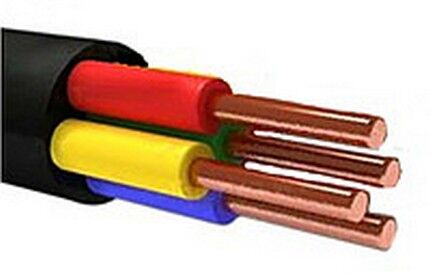

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50°С до +50°С. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» — указывает на плоский тип сечения;
  • «з» — обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» — указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Цвет наружной оплетки
Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Кратко о кабеле NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2. Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Конструктивные элементы NYM изделия

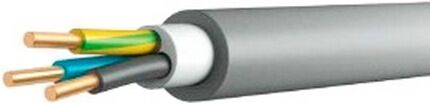

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками заполнено наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур. Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40°С до +70°С.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Провод ПУНП – бюджетный аналог

Нередко для проводки используют плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП – плоский провод
ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

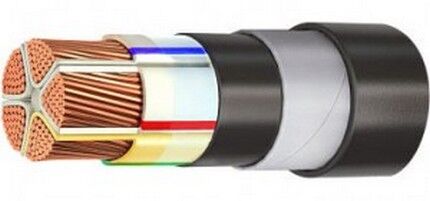

ВБбШв в разрезе
Главным достоинством этого кабеля является наличие брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

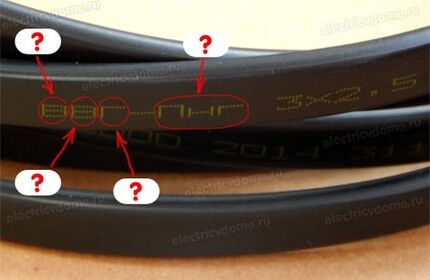

Пример маркировки изделия
Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами. Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура.

Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Примеры маркировки изделий
Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» — контрольный;
  • «П» — плоский;
  • «М» — монтажный;
  • «Ш» или «У» — установочный;
  • «Мг» — монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил. Варианты ее обозначения и расшифровки:

  • «П» — изоляция сделана из полиэтилена;
  • «В» или «ВР» — оплетка выполнена из резины;
  • «Пв» — применен вулканизирующий полиэтилен;
  • «Пс» — использован самозатухающий полиэтилен;
  • «С» — наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки букв и цифр
Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» — негорючий и огнестойкий, «Б» — бронированный, «LS» — не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов. А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Кабели разного сечения
Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V. Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2. В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2.

Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету параметров поможет приведенная ниже таблица.

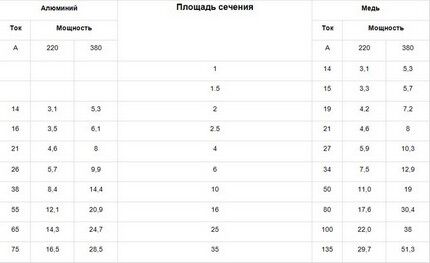

Как рассчитать сечение
Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8. При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов. Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Видеосоветы по выбору провода

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеофрагменты.

Как правильно выбрать провод:

Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена изделия может указывать на то, что при производстве изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.
