ТВ антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн

Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.

Такой оказалась и ТВ антенна – своими руками, как оказалось, можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. Представляем подборку лучших моделей, а для начала разберем их преимущества перед покупными.

Чем хороши самодельные антенны?

Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.

Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.

Спутниковая антенна на крыше
Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку

Вот только несколько причин заняться технической «самодеятельностью»:

  • жилое здание еще новое, провайдеры не успели его освоить;
  • дом находится вдалеке от города и магазинов;
  • кабельное телевидение отключили для профработ;
  • старое устройство вышло их строя, а на новое нет денег и пр.

А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.

Самодельная антенна из подручных материалов
Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.

Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Модели для домашнего изготовления

Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой.

Телевышка в зоне видимости
В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями

При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.

Однако к антеннам предъявляются следующие требования:

  • расположение – по оси поступающей электромагнитной волны;
  • все работы выполняются аккуратно, в соответствии с расчетами;
  • не нужно забывать об ориентации по поляризации;
  • если существуют помехи, совпадающие по частоте, необходима дополнительная защита.

Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.

Модель #1 — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.

Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.

Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.

Пошаговая инструкция по изготовлению «баночного» устройства:

Антенна полностью готова, осталось ее подключить к телевизору. Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.

Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.

Модель #2 — антенна-биквадрат для цифрового вещания

Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.

Антенна Харченко на решетке
Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты

Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.

Вариант #1 – из медной проволоки

Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.

Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.

Материалы для изготовления антенны
Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка

Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.

Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).

Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.

Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.

Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:

После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.

Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.

Вариант #2 – из алюминиевой проволоки

Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.

Биквадратная антенна из алюминия
На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки

Для сборки конструкции и подключения потребуется совсем немного времени. Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.

Спиральное устройство для ТВ

Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.

Спиральная антенна в сборке
Конструкция антенны проста, с ее изготовлением справится и любитель. При сборке пайки не производилось, все соединения выполнены или скруткой, или винтовыми креплениями

Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.

Расчеты для этой модели:

  • частота – 522 МГц
  • длина волны (λ) – 0,57 м
  • ⌀ каждого витка – 0,177 м
  • шаг между двумя соседними витками – 0,137 м
  • расстояние от кабеля до экрана – 0,074 м
  • ширина отражающего экрана – 0,35 м

Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.

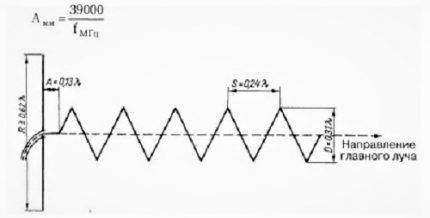

Схема спиральной антенны
За образец можно взять типовую схему цилиндрической спиральной антенны, на которой нужно обозначить основные элементы устройства, количество витков и результаты расчетов

Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.

Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.

Порядок действий:

  1. Соорудить основу для намотки кабеля из листа фанеры и деревянных реек. В идеале вместо них должен быть диэлектрический цилиндр.
  2. Распрямить стальной лист, зафиксировать его перпендикулярно основе с помощью неподвижного винтового крепления.
  3. Произвести намотку кабеля с витками согласно расчетам.
  4. Присоединить коаксиальный кабель скруткой.

Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.

Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:

Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн – два канала телевизора работали в удовлетворительном качестве.

Усилитель использовать необязательно. Его применяют, если длина снижающего коаксиального кабеля превышает 3 м или к антенне подключают еще 1-2 телевизора.

Выводы и полезное видео по теме

Экспресс-антенна из телевизионного кабеля:

Биквадрат Харченко с рефлектором:

Расчеты и изготовление антенны на решетке:

Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше. Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей.

Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.
