Тепловой насос воздух-воздух: принцип действия и правила сооружения

Конвекторное отопление — давно опробованный способ альтернативного обогрева помещений. А если для нагрева теплоносителя используется тепловой насос «воздух-воздух», то оно становится и достаточно экономичным. Энергию в этой системе приходится тратить только на работу компрессора, основной объем тепла берется просто с улицы из атмосферы. А за уличный воздух у нас пока денег не требуют.

Характеристика теплового насоса воздух-воздух

Любой теплонасос относится к оборудованию из сферы альтернативной энергетики. Он забирает тепловую энергию воздушных масс на улице, из окружающего пространства в помещении, чтобы обогреть ею жилые и нежилые объекты. При этом не используются какие-либо сгораемые виды топлива.

Внешне тепловой насос (ТН) воздух-воздух похож на инверторный кондиционер, сплит-систему из наружного и внутридомового блока. А по принципу действия он больше напоминает холодильник, только действует “наоборот”. Но в отличие от них обоих этот теплонасос способен как охлаждать, так и нагревать воздушные массы в доме.

Как функционирует тепловой насос воздух-воздух
Тепловой насос берет низкопотенциальную тепловую энергию из атмосферы с улицы и нагревает ею комнатный воздух до комфортных температур

Принцип действия и внутреннее устройство

В основе работы ТН воздух-воздух лежит нехитрое физическое явление термодинамики – жидкость при испарении охлаждает поверхность, с которой она рассевается. Например, пар над кружкой с горячим чаем демонстрирует тот же эффект.

На этом принципе работает и обычный холодильник. Внутри него расположены трубки, по которым циркулирует хладагент под высоким давлением. Он забирает тепло из внутреннего пространства морозильной камеры, слегка нагреваясь при этом. Потом собранное тепло отдается в воздух комнаты посредством теплообменника (решетки сзади холодильника).

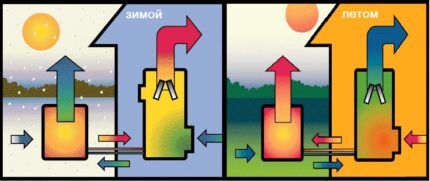

Работа теплового насоса воздух-воздух
Зимой теплонасос воздух-воздух обогревает комнатный воздух, а летом может охлаждать его

А чтобы после хладагент остыл до рабочих температур, он сжимается в компрессоре. Причем за цикл работы фреон внутри системы компрессор-конденсатор-испаритель постоянно переходит из газообразного состояния в жидкое и обратно.

Воздушный тепловой насос функционирует абсолютно аналогично. Только тепло он берет с улицы, а не из закрытого морозильника. Даже если снаружи мороз, то в атмосфере все равно есть немало тепловой энергии.

Сколько электроэнергии нужно тепловому насосу
Для производства тепла тепловому насосу нужна только энергия, затрачиваемая на работу компрессора (кликните для увеличения)

Состоит тепловой насос воздух-воздух из:

• компрессора;
• испарителя с вентилятором принудительного обдува;
• расширительного клапана;
• медных трубок для перекачки фреона между улицей и домом;
• конденсатора с вентилятором подачи нагретого воздуха в помещение.

Первые три элемента составляют внешний блок, а последний относится к внутренней части теплонасоса. Теплоизолированные трубки из меди предназначены для непрерывного перемещения теплоносителя между этими модулями сплит-системы.

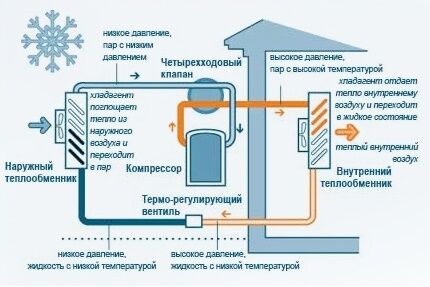

Схема устройства теплового насоса воздух воздух
Движение теплоносителя в тепловом насосе происходит по замкнутому кругу, в течении которого он он постоянно сжимается и расширяется (кликните для увеличения)

Алгоритм работы теплового насоса воздух-воздух выглядит следующим образом:

1. Уличный воздух втягивается вентилятором в наружный блок и прогоняется сквозь ребра внешнего испарителя. Циркулирующий по теплообменнику фреон вбирает в себя имеющуюся в нем тепловую энергию, переходя при этом в газообразное состояние.

2. Далее газ попадает в конденсатор, где сжимается. А потом он перекачивается по медным трубам во внутренний блок.

3. В расположенном в доме конденсаторе газ переходит обратно в жидкость, передавая тепло внутрикомнатному воздуху.

4. Затем излишнее давление стравливается посредством расширительного клапана, и жидкий фреон опять отправляется в первичный испаритель.

Значение температуры фреона, поступающего во внешний блок, всегда ниже температуры окружающей среды. Поэтому он всегда забирает тепло из атмосферы. Но уровень “охлаждения” теплоносителя в системе постоянен, а наружная температура постоянно колеблется. По этой причине при сильных морозах ТН теряет свою эффективность.

По какому принципу работает тепловой насос воздух-воздух
Цикл движения теплоносителя теплового насоса воздух-воздух: 1. он сжимается компрессором, 2. конденсируется в теплообменнике, при этом отдавая тепло, 3. в виде жидкости поступает в наружный теплообменник, 4. там испаряется, захватив при испарении тепловую энергию наружной среды, 5. снова возвращается в конденсатор

Чтобы увеличить мощность теплонасоса, поверхности конденсатора и испарителя делаются максимально большими. А для бесперебойности работы в зимний период наружный теплообменник оснащается собственной системой оттаивания.

Плюсы и минусы воздушного теплонасоса

У каждой технически сложной системы имеются свои достоинства и недостатки. Рекламные проспекты это одно, а в реальности владельцы тепловых насосов рискуют столкнуться с определенными проблемами.

Установки обогрева/охлаждения типа «воздух-воздух» выгодны, потому что:

  • Универсальны. Системы позволяют отапливать и остужать помещения в зависимости от назначения помещения, потребностей и от климатического сезона.
  • Экологичны. Дают возможность полностью отказаться от сжигания природного газа, угля, дров и т.п., засоряющих природную среду продуктами горения.
  • Предельно просты в монтаже. Собрать систему из составляющих заводского производства не составит труда. Можно собственноручно соорудить тепловой насос из подручных средств.
  • Пожаробезопасны. Процесс получения тепла не связан с применением горючего. Даже нарушения в работе установки не смогут повлечь возгораний.
  • Экономичны. Привлекают высоким коэффициентом теплоотдачи при минимальных затратах  (на потребленный 1 кВт электроэнергии они выдают 4–5 кВт тепла). К тому же, быстро окупаются.
  • Доступны по цене. Стоимость систем заводского изготовления позволяет приобрести тепловой насос практически всем желающим. Собственноручно изготовленная установка будет практически бесплатной.
  • Удобны в эксплуатации. Самый технически сложный прибор в системе — компрессор, с обслуживанием которого трудно не справиться. С характерной для тепловых насосов нагрузкой компрессоры редко выходят из строя раньше обещанного производителем срока.

Для организации отопления в одной комнате достаточно установить сплит-систему, повесив на фасаде внешний модуль, а на внутренней стене – конвектор. Чтобы обогреть несколько помещений придется обустраивать каналы распределения нагретого воздуха.

Количество энергии для теплового насоса воздух-воздух
На каждый киловатт потребленного электричества теплонасос выдает до пяти киловатт тепловой энергии

Все управление тепловым насосом воздух-воздух осуществляется встроенной автоматикой. Особого внимания уделять работе и настройке этой системе не придется. Надо будет только регулярно чистить воздушные фильтры и иногда их менять.

Среди отрицательных сторон теплонасосов можно упомянуть:

• пусть и незначительный, но все же шумовой фон;
• прямую зависимость эффективности системы от внешней температуры;
• рост электропотребления при похолодании на улице;
• постоянно висящую в воздухе пыль из-за непрерывной работы вентилятора и конвекции воздуха в комнате;
• зависимость от электроснабжения (для бесперебойной работы потребуется генератор).

При температурах снаружи до минус 10 С все работает прекрасно, забираемого с улицы тепла вполне хватает для создания в доме комфортных условий. Но при дальнейшем похолодании эффективность насоса резка падает. Если коттедж построен в местности с холодным климатом и сильными морозами по зиме, то без дополнительного котла или камина не обойтись.

Где нужен тепловой насос воздух-воздух
В теплом климате воздушный тепловой насос без проблем справляется с поставленными задачами по отоплению частного дома, но при сильных морозах дополнительный источник тепла не помешает

Для воздушного обогрева такие системы подходят идеально. Минимум трат электроэнергии, усилий для монтажа и проблем с обслуживанием. Но ими нельзя нагреть воду. Для этого придется дополнительно ставить бойлер или подключаться к централизованным сетям.

Тепловые насосы воздух-воздух являются оптимальным способом обогрева зданий, построенных из дерева или СИП. У таких строений низкие теплопотери, мощностей воздушного теплонасоса для их отопления хватает с избытком.

Как использовать тепловые насосы воздух-воздух в летнее время
В летний период тепловой насос воздух-воздух можно использовать для обогрева воды в бассейне

Коренные отличия от кондиционера

Внешне тепловой насос воздух-воздух схож с бытовым кондиционером. Но у него есть свои отличительные конструктивные особенности и технические характеристики.
Первое устройство используется в качестве основного источника обогрева, работающего круглогодично. А второе больше предназначено для охлаждения воздуха в летнюю жару.

Основная функция теплонасоса – это отопление. Однако многие модели способны также охлаждать комнатный воздух. Но в этом режиме работы они существенно уступают кондиционеру по энергоэффективности. Это скорее крайний случай их использования.

Как выглядит тепловой насос воздух-воздух
По внешнему виду кондиционер и воздушный ТН схожи, но имеют совершенно разное назначение и эксплуатационные характеристики

С другой стороны и многие инверторные кондиционеры могут нагревать воздух в помещениях. Но электричества они при этом потребляют гораздо больше тепловых насосов. У каждого устройства свое предназначение.

Использование ТН «воздух-воздух» – это в первую очередь переход на возобновляемые источники энергии. Эти системы экономически выгодны, несмотря на крупные первичные вложения денег. Сокращение платежей за отопление окупает все начальные затраты.

Подбор и расчеты теплового насоса

Теплонасос воздух-воздух будет эффективен, только если его правильно подобрать. Необходимо заранее рассчитать его мощность в зависимости от квадратуры дома. А уже потом смотреть какие у разных производителей цены.

При расчетах используется коэффициент энергоэффективности СОР (отношение мощности ТН к затраченной энергии). При “тепличных условиях” он нередко достигает 4–5 пунктов, а самые современные модели до 7–8. Однако при падении температуры на улице до минус 15–20 С этот показатель резко падает всего лишь до двойки.

Когда эффективней работает тепловой насос воздух воздух
Оптимальную продуктивность по обогреву теплонасос выдает при температурах на улице -10…+10 градусов Цельсия, так он до ¾ тепловой энергии берет с улицы

В расчетах необходимо учесть:

• теплоизоляцию и инсоляцию помещений;
• площадь комнат;
• количество проживающих в коттедже;
• общие климатические условия местности, где стоит дом.

Для большинства домов на каждые десять квадратных метров необходимо порядка 0,7 кВт мощности теплового насоса. Но все здесь достаточно условно. Если потолки выше 2,7 метра или стены и окна плохо утеплены, то тепла потребуется больше.
Производителей тепловых насосов воздух-воздух немало и в Азии и в Европе.

Хорошие отзывы имеют системы от Daikin, Dimplex, Hitachi, Vaillant, Mitsubishi, Fujitsu, Carrier, Aertec, Panasonic и Toshiba. Практически все их модели адаптированы к отечественным условиям эксплуатации и неплохо себя зарекомендовали. Даже при перепадах напряжения они не ломаются, продолжая после включения электричества работать исправно.

Цена на ходовые воздушные теплонасосы варьируется в диапазоне от 90 до 450 тысяч рублей. Здесь многое зависит не только от мощности агрегата, но и от дополнительного функционала и страны изготовления.

Отдельные модели дополняются:

• фильтрами очистки и обеззараживания воздуха;
• резервными нагревателями;
• электрогенераторами;
• GSM-модулями для управления системой;
• ионизаторами и озонаторами.

Практика показывает, что при морозах ниже -15 С в обогреваемых только тепловым воздушным насосом помещениях становится прохладно. И без дополнительного обогревателя комфортом в комнатах откровенно не пахнет. Однако в южных регионах, где подобные заморозки редки, ТН вполне эффективен и оправдывает потраченные деньги с лихвой за счет экономии энергоресурсов.

Самоделка из старого холодильника

Из отдельных компрессоров и конденсаторов своими руками собрать тепловой насос воздух-воздух без специализированных инженерных познаний достаточно сложно. Но для небольшой комнаты или теплицы можно воспользоваться старым холодильником.

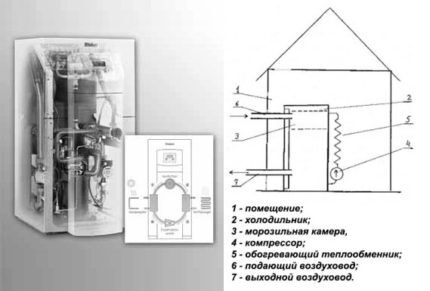

Как сделать простой тепловой насос воздух воздух
Простейший воздушный теплонасос можно смастерить из холодильника, протянув в него с улицы воздуховод и навесив вентилятор на заднюю решетку теплообменника

Для этого необходимо в передней дверке холодильника проделать два отверстия. Через первое в морозилку будет поступать уличный воздух, а по второму нижнему – выводиться обратно на улицу. При этом за время прохождения по внутренней камере он будет отдавать часть имеющегося в нем тепла фреону.

Также можно холодильную машину попросту встроить в стену открытой дверью наружу, а теплообменником сзади – в помещение. Но при этом следует учитывать, что мощность такого обогревателя будет небольшой, а электроэнергии он потребляет немало.

Воздух в помещении нагревается от теплообменника сзади холодильника. Однако подобный тепловой насос способен работать только при наружных температурах не ниже плюс пяти по Цельсию. Эта бытовая техника предназначена для эксплуатации исключительно в помещениях.

Отопление с применением воздушного теплового насоса
В большом коттедже систему воздушного отопления придется дополнять воздуховодами, распределяющими теплый воздух равномерно по всем помещениям

Монтаж теплонасоса воздух-воздух предельно прост. Необходимо установить внешний и внутренний блоки, а потом соединить их меж собой контуром с теплоносителем. Первая часть системы устанавливается на улице: прямо на фасаде, кровле либо рядом со зданием. Вторую в доме можно разместить на потолке или стене.

Наружный блок рекомендуется монтировать в нескольких метрах от входа в коттедж и подальше от окон, не стоит забывать о производимом вентилятором шуме. А внутренний устанавливается так, чтобы поток теплого воздуха из него равномерно распространялся по всей комнате.

Если тепловым насосом воздух-воздух планируется отапливать дом с несколькими комнатами на разных этажах, то придется обустраивать систему вентиляционных каналов с принудительным нагнетанием. В этом случае лучше заказать проект у компетентного инженера, иначе мощности ТНа может не хватить на все помещения.

Электросчетчик и защитное устройство должны выдерживать пиковые нагрузки, создаваемые тепловым насосом. При резком похолодании за окном компрессор начинает потреблять электричества в разы больше, чем обычно. Лучше всего для подобного воздушного обогревателя проложить отдельную линию снабжения от распределительного щитка.

Особое внимание следует уделить монтажу трубок для фреона. Даже малейшая стружка внутри может повредить компрессорное оборудование. Здесь без навыков пайки меди не обойтись. Заправку хладона вообще стоит доверить профессионалу, чтобы избежать потом проблем с его утечками.

Видео о тепловых насосах воздух-воздух

Принцип работы тепловой сплит-системы «воздух-воздух»:

Воздушный тепловой насос в системе отопления двухэтажного дома:

Кондиционер-инвертор или тепловой воздушный насос — что лучше?

Работающие по принципу «воздух-воздух» тепловые насосы являются высокоэффективными устройствами. Они просты в обслуживании, удобны в эксплуатации и экономичны. В продаже сейчас огромный ассортимент подобных систем, для любого дома можно подобрать отопительную установку. Надо лишь грамотно рассчитать ее мощность, тогда она эффективно прослужит долгие годы.
