Солнечные батареи для дачи и дома: принцип работы и расчет необходимого количества

Наука подарила нам время, когда технология использования энергии солнца стала общедоступной. Заполучить солнечные батареи для дома имеет возможность всякий собственник. Дачники не отстают в этом вопросе. Они чаще оказываются вдали от централизованных источников устойчивого электроснабжения. Познание устройства, принципов работы и расчета рабочих узлов гелиосистемы приближает реальность обеспечения своего участка природным электричеством.

Что такое солнечная батарея

Когда-то пытливые умы открыли для нас природные вещества, вырабатывающие под воздействием частиц света солнца, фотонов, электрическую энергию. Процесс назвали фотоэлектрическим эффектом. Ученые научились управлять микрофизическим явлением. На основе полупроводниковых материалов они создали компактные электронные приборы – фотоэлементы.

Производители освоили технологию объединения миниатюрных преобразователей в эффективные гелиопанели. КПД панельных солнечных модулей из кремния широко производимых промышленностью 18-22%.

Показательная схема снабжения солнечной электроэнергией
Из описания схемы наглядно видно: все комплектующие элементы электростанции одинаково важны – от их грамотного подбора зависит согласованная работа системы (+)

Из модулей собирается солнечная батарея. Она является конечным пунктом путешествия фотонов от Солнца до Земли. Отсюда эти составляющие светового излучения продолжают свой путь уже внутри электрической цепи как частицы постоянного тока, которые распределяются по аккумуляторам, либо подвергаются трансформации в заряды переменного электротока напряжением 220 вольт, питающего всевозможные домашние технические устройства.

Как служат солнечные батареи для дома и дачи
Солнечная батарея представляет собой комплекс последовательно соединенных полупроводниковых устройств — фотоэлементов, преобразующих солнечную энергию в электрическую

Виды солнечных модулей-панелей

Гелиопанели-модули собираются из солнечных элементов, иначе – фотоэлектрических преобразователей. Массовое применение нашли ФЭП двух видов. Они отличаются используемыми для их изготовления разновидностями полупроводника из кремния, это:

  • Поликристаллические. Это солнечные элементы, изготовленные из кремниевого расплава путем длительного охлаждения. Несложный метод производства обуславливает доступность цены, но производительность поликристаллического варианта не превышает 12%.
  • Монокристаллические. Это элементы, полученные в результате нарезки на тонкие пластины искусственно выращенного кремниевого кристалла. Самый продуктивный и дорогой вариант. Средний КПД в районе 17 %, можно найти монокристаллические фотоэлементы с более высокой производительностью.

Поликристаллические солнечные элементы плоской квадратной формы с неоднородной поверхностью. Монокристаллические выглядят как тонкие однородной поверхностной структуры квадраты со срезанными углами (псевдоквадраты).

Так выглядят ФЭП – фотоэлектрические преобразователи
Так выглядят ФЭП – фотоэлектрические преобразователи: характеристики солнечного модуля не зависят от разновидности применяемых элементов – это влияет лишь на размеры и цену

Панели первого исполнения при одинаковой мощности больше размером, чем вторые из-за меньшей эффективности (18% против 22%). Но процентов, в среднем, на десять дешевле и пользуются преимущественным спросом.

Схема работы солнечного электроснабжения

Когда проводишь взглядом по загадочно звучащим названиям узлов, входящих в состав системы питания солнечным светом, приходит мысль о супертехнической сложности устройства. На микроуровне жизни фотона это так. А наглядно общая схема электрической цепи и принцип ее действия выглядят очень даже просто. От светила небесного до «лампочки Ильича» всего четыре шага.

Солнечные модули – первая составляющая электростанции. Это тонкие прямоугольные панели, собранные из определенного числа стандартных пластин-фотоэлементов. Производители делают фотопанели различными по электрической мощности и напряжению, кратному 12 вольтам.

Устройства плоской формы удобно располагаются на открытых для прямых лучей поверхностях. Модульные блоки объединяются при помощи взаимных подключений в гелиобатарею. Задача батареи преобразовывать получаемую энергию солнца, выдавая постоянный ток заданной величины.

Аккумуляторы – известные всем устройства накопления электрического заряда. Их роль внутри системы энергоснабжения от солнца традиционна. Когда домашние потребители подключены к централизованной сети, энергонакопители запасаются электричеством. Они также аккумулируют его излишки, если для обеспечения расходуемой электроприборами мощности достаточно тока солнечного модуля.

Аккумуляторный блок отдает цепи требуемое количество энергии и поддерживает стабильное напряжение, как только потребление в ней возрастает до повышенного значения. То же происходит, например, ночью при неработающих фотопанелях или во время малосолнечной погоды.

Применение солнечных батарей в энергообеспечении дома
Схема энергообеспечения дома с помощью солнечных батарей отличается от вариантов с коллекторами возможностью накапливать энергию в аккумуляторе (+)

Контроллер – электронный посредник между солнечным модулем и аккумуляторами. Его роль регулировать уровень заряда аккумуляторных батарей. Прибор не допускает их закипания от перезарядки или падения электрического потенциала ниже определенной нормы, необходимой для устойчивой работы всей гелиосистемы.

Инвертор – переворачивающий, так дословно объясняется звучание этого слова. Да, ведь на самом деле, этот узел выполняет функцию, когда-то казавшуюся электротехникам фантастикой. Он преобразует постоянный ток солнечного модуля и аккумуляторов в переменный с разностью потенциалов 220 вольт. Именно такое напряжение является рабочим для подавляющей массы бытовых электроустройств.

Пример установки панелей - уловителей энергии солнца
Поток солнечной энергии пропорционален положению светила: устанавливая модули, хорошо бы предусмотреть регулировку угла наклона в зависимости от времени года

Пиковая нагрузка и среднесуточное энергопотребление

Удовольствие иметь собственную гелиостанцию стоит пока немало. Первая ступень на пути к обладания могуществом энергии солнца – определение оптимальной пиковой нагрузки в киловаттах и рационального среднесуточного энергопотребления в киловатт-часах домашнего или дачного хозяйства.

Пиковая нагрузка создается необходимостью включения сразу нескольких электрических приборов и определяется их максимальной суммарной мощностью с учетом завышенных пусковых характеристик некоторых из них.

Подсчет максимума потребляемой мощности позволяет выявить, жизненно нужна одновременная работа каких электроприборов, а которых не очень. Такому показателю подчиняются мощностные характеристики узлов электростанции, то есть итоговая стоимость устройства.

Суточное энергопотребление электроприбора измеряется произведением его индивидуальной мощности на время, что он проработал от сети (потреблял электроэнергию) в течение суток.

Общее среднесуточное энергопотребление рассчитывается как сумма израсходованной энергии электричества каждым потребителем за суточный период.

Несколько советов по рациональному энергопотреблению
Последующий анализ и оптимизация полученных данных о нагрузках и энергопотреблении обеспечат нужную комплектацию и последующую работу солнечной энергосистемы с минимальными затратами (+)

Результат потребления энергии помогает рационально подойти к расходу солнечного электричества. Итог вычислений важен для дальнейшего расчета емкости аккумуляторов. От этого параметра цена аккумуляторного блока, немало стоящего компонента системы, зависит еще больше.

Порядок расчета энергетических показателей

Процесс вычислений в буквальном смысле начинается с горизонтально расположенного, в клеточку, развернутого тетрадного листа. Легкими карандашными линиями из листка получается бланк с тридцатью графами, а строками по количеству домашних электроприборов.

Подготовка к арифметическим расчетам

Первая колонка чертится традиционная – порядковый номер. Второй столбик – наименование электроприбора. Третий – его индивидуальная потребляемая мощность.

Столбцы с четвертого по двадцать седьмой – часы суток от 00 до 24. В них через горизонтальную дробную черту заносятся:
— в числитель – время работы прибора в период конкретного часа в десятичном виде (0,0),
— в знаменатель – вновь его индивидуальная потребляемая мощность (это повторение нужно для подсчета часовых нагрузок).

Двадцать восьмая колоночка – суммарное время, которое работает бытовое устройство в течение суток. В двадцать девятую – записывается персональное энергопотребление прибора как результат умножения индивидуальной потребляемой мощности на время работы за суточный период.

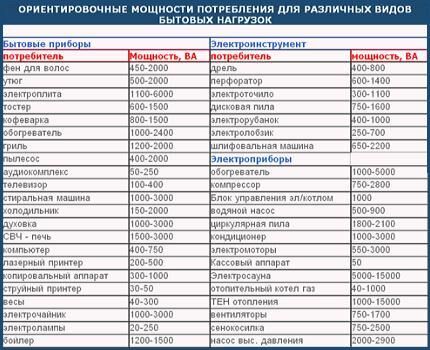

Таблица примерных мощностей домашних электроприборов
Составление развернутой спецификации потребителей с учетом почасовых нагрузок поможет оставить больше привычных приборов, благодаря их рациональному использованию

Тридцатая колонка тоже стандартная – примечание. Она пригодится для промежуточных подсчетов.

Составление спецификации потребителей

Следующий этап расчетов – превращение тетрадного бланка в спецификацию бытовых потребителей электроэнергии. С первой колонкой понятно. Здесь проставляются порядковые номера строк.

Во втором столбике вписываются наименования потребителей энергии. Рекомендуется начинать заполнение электроприборами прихожей. Далее описываются другие помещения против или по часовой стрелке (кому как удобно). Если есть второй (и т.д.) этаж, процедура та же: от лестницы – вкруговую. При этом не надо забывать про приборы на лестничных пролетах и уличное освещение.

Третью графу с указанием мощности напротив названия каждого электрического прибора лучше наполнять попутно со второй.

Столбцы с четвертого по двадцать седьмой соответствуют всякий своему часу суток. Для удобства их сразу можно прочеркнуть горизонтальными линиями посередине строк. Полученные верхние половины строчек – как бы числители, нижние – знаменатели.

Эти столбцы заполняются построчно. Числители выборочно оформляются как временные интервалы десятичного формата (0,0), отражающие время работы данного электроприбора в тот или иной конкретный часовой период. Параллельно там, где проставляются числители, вписываются знаменатели с показателем мощности прибора, взятой из третьей графы.

После того, как все часовые столбцы заполнены, переходят к подсчетам индивидуального суточного рабочего времени электроприборов, двигаясь по строчкам. Результаты фиксируются в соответствующих ячейках двадцать восьмой колоночки.

Таблица режимов круглосуточного автономного электроснабжения
В случае, когда солнечная электростанция играет вспомогательную роль, чтобы система не работала вхолостую, часть нагрузки можно подключить к ней на постоянное питание (+)

На основе мощности и рабочего времени последовательно вычисляется суточное энергопотребление всех потребителей. Оно отмечается в ячеях двадцать девятого столбика.

Когда все строки и столбики спецификации заполнены, производят расчеты итогов. Складывая пографно мощности из знаменателей часовых столбцов, получают нагрузки каждого часа. Просуммировав сверху вниз индивидуальные суточные энергопотребления двадцать девятой колоночки, находят общее среднесуточное.

Расчет не включает собственное потребление будущей системы. Этот фактор учитывается вспомогательным коэффициентом при последующих итоговых вычислениях.

Анализ и оптимизация полученных данных

Если питание от гелиоэлектростанции планируется как резервное, данные о почасовых потребляемых мощностях и об общем среднесуточном энергопотреблении помогают минимизировать расход дорогого солнечного электричества. Этого добиваются, исключая из пользования энергоемкие потребители до момента восстановления централизованного электроснабжения, особенно в часы максимальных нагрузок.

Если солнечная энергосистема проектируется как источник постоянного электрообеспечения, тогда результаты часовых нагрузок выдвигаются вперед. Важно так распределить потребление электричества в течение суток, чтобы убрать намного преобладающие максимумы и сильно проваливающиеся минимумы.

Исключение пиковой, выравнивание максимальных нагрузок, устранение резких провалов энергопотребления во времени позволяют подобрать наиболее экономичные варианты узлов солнечной системы и обеспечивают стабильную, главное, безаварийную долговременную работу гелиостанции.

Реальный и рациональный графики почасового энергопотребления
График раскроет неравномерность энергопотребления: наша задача – сдвинуть максимумы на время наибольшей активности солнца и уменьшить общий суточный расход, особенно ночной.

Представленный чертеж показывает превращение полученного на основе составленной спецификации нерационального графика в оптимальный. Показатель суточного потребления снижен с 18 до 12 кВт/ч, среднесуточная почасовая нагрузка с 750 до 500 Вт.

Такой же принцип оптимальности пригодится при использовании варианта питания от солнца в качестве резервного. Излишне тратиться на увеличение мощности солнечных модулей и аккумуляторных батарей ради некоторого временного неудобства, возможно не стоит.

Подбор узлов гелиоэлектростанции

Для упрощения расчетов будет рассматриваться версия применения солнечной батареи как основного для дачи источника электрической энергии. Потребителем выступит условный дачный домик в Рязанской области, где постоянно проживают с марта по сентябрь.

Наглядности рассуждениям придадут практические вычисления, основывающиеся на данных опубликованного выше рационального графика почасового энергопотребления:

  • Общее среднесуточное энергопотребление = 12 000 ватт/час.
  • Средняя нагрузка потребления = 500 ватт.
  • Максимальная нагрузка 1200 ватт.
  • Пиковая нагрузка 1200 х 1,25 = 1500 ватт (+25%).

Значения потребуются в расчетах суммарной емкости солнечных приборов и прочих рабочих параметров.

Определение рабочего напряжения гелиосистемы

Внутреннее рабочее напряжения всякой гелиосистемы основывается на кратности 12 вольтам, как самого распространенного номинала аккумуляторных батарей. Наиболее широко узлы гелиостанций: солнечные модули, контроллеры, инверторы – выпускаются под популярные напряжения 12, 24, 48 вольт.

Более высокое напряжение позволяет использовать питающие провода меньшего сечения – а это повышенная надежность контактов. С другой стороны, вышедшие из строя аккумуляторы сети 12В, можно будет заменять по одному.

В 24-вольтовой сети, рассматривая специфику эксплуатации аккумуляторных батарей, придется производить замену только парами. Сеть 48V потребует смены всех четырех батарей одной ветки. К тому же, при 48 вольтах уже существует опасность поражения электрическим током.

Сборки веток аккумуляторов блоков разного напряжения
При одинаковой емкости и примерно равной цене следует приобретать аккумуляторы с наибольшей допустимой глубиной разряда и более максимальным током

Главный выбор номинала внутренней разности потенциалов системы связан с мощностными характеристиками выпускаемых современной промышленностью инверторов и должен учитывать величину пиковой нагрузки:

  • от 3 до 6 кВт – 48 вольт,
  • от 1,5 до 3 кВт – равен 24 или 48V,
  • до 1,5 кВт – 12, 24, 48В.

Выбирая между надежностью проводки и неудобством замены аккумуляторов, для нашего примера остановимся на надежности. В последующем будем отталкиваться от рабочего напряжения рассчитываемой системы 24 вольта.

Комплектование батареи солнечными модулями

Формула расчета требуемой от солнечной батареи мощности выглядит так:

Рсм = ( 1000 * Есут ) / ( к * Син ), где

  • Рсм = мощность солнечной батареи = суммарная мощность солнечных модулей (панелей, Вт),
  • 1000 = принятая светочувствительность фотоэлектрических преобразователей (кВт/м²)
  • Есут = потребность в суточном энергопотреблении (кВт*ч, в нашем примере = 18),
  • к = сезонный коэффициент, учитывающий все потери (лето = 0,7; зима = 0,5),
  • Син = табличное значение инсоляции (потока солнечной радиации) при оптимальном наклоне панелей (кВт*ч/м²).

Узнать значение инсоляции можно у региональной метеорологической службы. Оптимальный угол наклона солнечных панелей равен значению широты местности:

  • весной и осенью,
  • плюс 15 градусов – зимой,
  • минус 15 градусов – летом.

Рассматриваемая в нашем примере Рязанская область находится на 55-й широте.

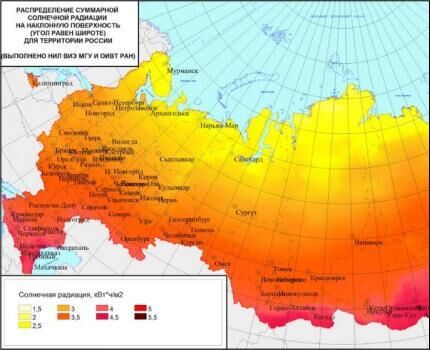

Карта инсоляции – потока солнечной радиации России
Наибольшая мощность солнечных батарей достигается использованием систем слежения, сезонным изменением угла наклона панелей, применением смешанного дифферента модулей

Для взятого времени с марта по сентябрь лучший нерегулируемый наклон солнечной батареи равен летнему углу 40⁰ к поверхности земли. При такой установке модулей усредненная суточная инсоляция Рязани в этот период 4,73. Все цифры есть, выполним расчет:

  • Рсм = 1000 * 12 / ( 0,7 * 4,73 ) ≈ 3 600 ватт.

Если брать за основу солнечной батареи 100-ваттные модули, то потребуется их 36 штук. Будут весить они килограмм 300 и займут площадь размером где-то 5 х 5 м.

Обустройство аккумуляторного энергоблока

Подбирая аккумуляторные батареи нужно руководствоваться постулатами:

  1. НЕ подходят для этой цели обычные автомобильные аккумуляторы. Батареи солнечных электростанций маркируются надписью «SOLAR».
  2. Приобретать аккумуляторы следует только одинаковые по всем параметрам, желательно, из одной заводской партии.
  3. Помещение, где размещается аккумуляторный блок, должно быть теплым. Оптимальная температура, когда батареи выдают полную мощность = 25⁰C. При ее снижении до -5⁰C емкость аккумуляторов уменьшается на 50%.

Если взять для расчета показательный аккумулятор напряжением 12 вольт емкостью 100 ампер/час, несложно подсчитать, целый час он сможет обеспечить энергией потребителей суммарной мощностью 1200 ватт. Но это при полной разрядке, что крайне нежелательно.

Для длительной работы аккумуляторных батарей НЕ рекомендуется снижать их заряд ниже 70%. Предельная цифра = 50%. Принимая за «золотую середину» число 60%, кладем в основу последующих вычислений энергозапас 720 Вт/ч на каждые 100 А*ч емкостной составляющей аккумулятора (1200 Вт/ч х 60%).

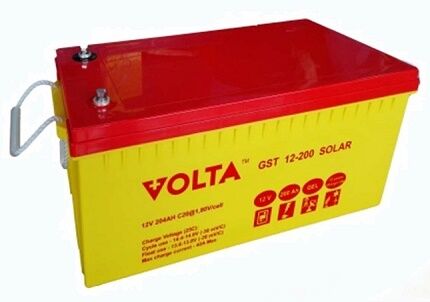

Пример аккумулятора для обустройства энергоблока
Возможно, покупка одного аккумулятора емкостью 200 А*ч обойдется дешевле приобретения двух по 100, да и количество контактных соединений батарей уменьшится

Первоначально устанавливать аккумуляторы необходимо 100% заряженными от стационарного источника тока. Аккумуляторные батареи должны полностью перекрывать нагрузки темного времени суток. Если не повезет с погодой, поддерживать необходимые параметры системы и днем.

Важно учесть, что переизбыток аккумуляторов приведет к их постоянному недозаряду. Это значительно уменьшит срок службы. Наиболее рациональным решением видится укомплектование блока батареями с энергозапасом, достаточным для покрытия одного суточного энергопотребления.

Чтобы узнать требующуюся суммарную емкость батарей, разделим общее суточное энергопотребление 12000 Вт/ч на 720 Вт/ч и умножим на 100 А*ч:

  • 12 000 / 720 * 100 = 2500 А*ч ≈ 1600 А*ч

Итого для нашего примера потребуется 16 аккумуляторов емкостью 100 или 8 по 200 А*ч, подключенных последовательно-параллельно.

Выбор хорошего контроллера

Грамотный подбор контроллера заряда аккумуляторных батарей (АКБ) – задача весьма специфичная. Его входные параметры должны соответствовать выбранным солнечным модулям, а выходное напряжение – внутренней разности потенциалов гелиосистемы (в нашем примере – 24 вольта). Хорошему контроллеру обязательно надлежит обеспечивать:

  1. !!!Многоступенчатый заряд АКБ, кратно расширяющий их срок эффективной службы!!!
  2. Автоматическое взаимное, АКБ и солнечной батареи, подключение-отключение в корреляции с зарядом-разрядом.
  3. Переподключение нагрузки с АКБ на солнечную батарею и наоборот.

Этот небольшой по размерам узел – очень важный компонент.

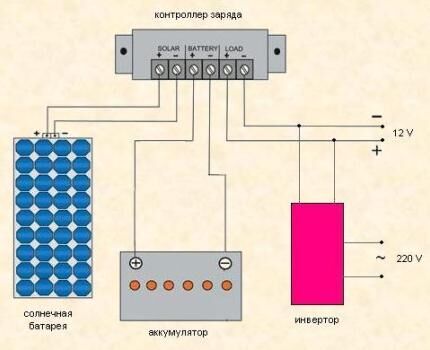

Электросхема взаимного подключения узлов солнечной станции
Если часть потребителей (например, освещение) перевести на прямое питание 12 вольт от контроллера, инвертор понадобится менее мощный, значит более дешевый

От правильного выбора контроллера зависит безаварийная работа дорогостоящего аккумуляторного блока и сбалансированность всей системы.

Подбор инвертора лучшего исполнения

Инвертор выбирается такой мощности, чтобы смог обеспечивать долговременную пиковую нагрузку. Его входное напряжение обязано соответствовать внутренней разности потенциалов гелиосистемы.

Для лучшего варианта подбора рекомендуется внимание обращать на параметры:

  1. Форма и частота выдаваемого переменного тока. Чем больше близки к синусоиде в 50 герц – тем лучше.
  2. КПД устройства. Чем выше 90% — тем замечательней.
  3. Собственное потребление прибора. Должно соизмеряться с общим энергопотреблением системы. Идеально – до 1%.
  4. Способность узла выдерживать кратковременные двухкратные перегрузки.

Наиотличнейшее исполнение – инвертор со встроенной функцией контроллера.

Интересные видео по теме публикации

Видеофильмы наглядно раскроют тему статьи.

Показ установки солнечных батарей на крышу дома своими руками:

Выбор аккумуляторных батарей для гелиосистемы, виды, отличия:

Дачная солнечная электростанция для тех, кто все делает сам:

Рассмотренные пошаговые практические приемы расчетов, основной принцип эффективной работы современной солнечной панельной батареи в составе домашней автономной гелиоэлектростанции помогут хозяевам и большого дома густонаселенного района, и дачного домика в глуши обрести энергетическую суверенность.
