Инвертор для солнечных батарей: виды устройств, обзор моделей, особенности подключения

Гелиосистемы по всему миру развиваются огромными темпами. Международное энергетическое агентство в своем ежегодном докладе отметило, что в 2016 г. количество введенных в действие солнечных электростанций впервые превзошло число угольных. Сердце системы солнечной энергетики — инвертор для солнечных батарей, задача которого — трансформировать постоянный вид тока в переменный.

Виды инверторов для солнечных панелей

Без инвертора, вырабатываемая гелиосистемой энергия, для бытовых нужд будет совершенно бесполезной. Существует 3 вида инверторов по типу использования:

  • автономные;
  • сетевые;
  • многофункциональные.

Инверторы первого вида имеют обозначение «off grid». Они подсоединены к солнечному модулю, являются частью обособленной фотоэлектрической системы и никак не контактируют с внешней электрической сетью. Их мощность варьирует в пределах 100 – 8000 Вт.

Синхронные или сетевые инверторы функционируют синхронно с централизованной системой электроснабжения. Преобразователи с обозначением «on grid» не только выполняют роль преобразователя, но и корректируют такие параметры сети как амплитудные перепады, показатели частоты и другие. Когда во внешней сети наблюдаются неполадки, инвертор автоматически отключается. Такие инверторы накапливают электроэнергию в аккумуляторных батареях.

Автономный инвввертор
Автономные инверторы обеспечивают независимость электроснабжения дома от работы централизованного источника. Параметры инвертора со стороны переменного напряжения определяют исходя из суммарной потребляемой мощности всех приборов, подключенных к электрической сети потребителя. Со стороны постоянного тока инвертор подбирают исходя из номинальной мощности солнечных панелей

Если суммарная мощность используемых в доме приборов меньше потенциальных возможностей солнечной электростанции, то излишки выработанной электроэнергии попадают во внешние электрические сети. Если же мощности недостаточно для нормальной работы бытовых приборов, то осуществляется подпитка извне.

При отсутствии напряжения питание подается от заряженного аккумулятора. В случае когда в систему не включены аккумуляторные батареи, энергия, произведенная солнечной электростанцией, уходит в общую сеть.

Сетеввой инвертор
Сетевые фотоэлектрические инверторы с большой эффективностью используют энергию, получаемую от солнечных батарей. Они являются гарантией стабильности электроснабжения и отличаются высоким КПД, превышающим 90%

Гибридный или многофункциональный инвертор — оборудование надежное. Он сочетает свойства первых двух преобразователей, обладает большим числом настроек. Это лучший вариант для устройства домашней солнечной станции, но и самый дорогой.

Все существующие солнечные инверторы делят на виды и по напряжению на выходе. В зависимости от этого параметра они бывают синусоидальными и меандровыми. Так как у первого величина выходного напряжения почти такая же, как и у питающей электрической сети, это хороший вариант, когда в доме присутствует высокочувствительная техника.

Постоянное значение напряжения является гарантией безопасности для домашнего электротехнического оборудования. Графически форма сигнала на выходе у такого инвертора синосуидального типа изображается в виде чистой синусоиды.

При работе оборудования лучшая форма меандра — идеальный синус. Особенно это важно для телекоммуникационной аппаратуры, медтехники, высокоточных приборов измерения, поэтому, даже не смотря на высоту цены сложных инверторов, других вариантов в этом случае нет. Сведения о форме выходного сигнала производители указывают в его характеристиках

Меандровые или несинусоидальные преобразователи в отличие от синусоидальных имеют геометрию сигнала на выходе в виде импульсов прямоугольной формы так называемый модифицированный синус. Инверторы, относящиеся к этому типу, нельзя использовать для отдельных видов нагрузки, но для приборов, использующих активную составляющую мощности, они вполне подходят.

Критерии выбора преобразователя

При выборе такого элемента гелиосистемы как инвертор важна не только геометрия сигнала на выходе, но и его мощность. Специалисты советуют укомплектовывать солнечные батареи преобразователями, номинальная мощность которых выше суммарной мощности, имеющейся в томе техники, процентов на 25 – 30. Необходимо также учитывать нагрузку, возникающую при единовременном включении нескольких приборов с большой пусковой мощностью.

Еще одним критерием при выборе инвертора является его КПД, определяющей потери энергии на сопутствующие процессы. В зависимости от модели он имеет разное значение, находящееся в пределах 85-95%. Оптимальный выбор — КПД не ниже 90%.

Инверторы бывают как однофазными, так и трехфазными. Первые отличаются более низкой стоимостью, но выбор их оправдан, когда потребляемая мощность составляет менее 10 кВт. Величина напряжения у них составляет 220В, а частота 50Гц. Трехфазные инверторы имеют диапазон напряжений более широкий — 315, 400, 690В.

Инвертор с трансформатором
Производители качественного оборудования укомплектовывают свои изделия трансформаторами выхода. Существует зависимость между весом инвертора и его техническими характеристиками — если на каждый кг его массы приходится 100 Вт мощности, значит, трансформатор включен в его схему

Разным может быть и количество инверторов в системе. В этом вопросе следует руководствоваться следующими рекомендациями: если мощность солнечных батарей не превышает 5 кВт, то для такой системы достаточно одного инвертора. Для батарей большей мощности может потребоваться 2 и больше инвертора. Оптимально, когда один инвертор приходится на каждые 5 кВт.

Преобразователи могут отличаться друг от друга схемами, геометрией выходного сигнала, другими определяющими величинами. Отдельные преобразователи комплектуют зарядными устройствами. Если выйдет со строя один из инверторов, система не прекратит свою работу.

Особенности подключения инвертора

От правильного подключения солнечного инвертора зависит эффективность работы всей гелиосистемы. Главное, соблюсти правило: кабель, передающий постоянный ток, должен иметь минимально допустимую длину и максимальное сечение.

Если потребитель находится далеко от солнечных элементов, следует удлинять путем наращивания электрокабель, транспортирующий переменный ток 220 В. Протяженность провода между инвертором и солнечной панелью должна варьировать в пределах 3 м и никак не больше. Лучший вариант, когда инвертор расположен возле батареи. Особо жесткие условия приходится выполнять при подключении инверторов, превосходящих по мощности 0,5 кВт.

Подсоединение проводов должно быть прочным, т.к. недостаточно плотное соединение вызывает искрение, что может стать источником пожара. При монтаже автономного инвертора для обеспечения бесперебойного электроснабжения объекта, цепь постоянного тока должна быть укомплектована автоматическими выключателями.

Лучшим решением при подключении инвертора является применение обвязки гибридного типа как по постоянному, так и переменному току. В основе принципа лежит особый порядок включения преобразователя. Его включает контроллер после того, как зарядятся аккумуляторные батареи.

Такое решение увеличивает качество работы оборудования. В регионах, где электроэнергию часто отключают, или в домах, расположенных в районах, где преобладает пасмурная погода, этот вариант работает очень эффективно.

Обзор моделей инверторов

Преобразователи для солнечных панелей выпускают многие производители как отечественные, так и зарубежные. Все оборудование имеет разные характеристики, уровни качества, свой набор функций и технические возможности.

Инверторы от отечественного производителя

Широкий ассортимент этих изделий мощностью 800 – 1200 Вт выпускает российский производитель МАП «Энергия». Компания производит несколько линеек инверторов:

  1. Синусоидальные инверторы с формой сигнала в виде чистого синуса — МАП SIN.
  2. Преобразователи синусоидальные с функцией отбора дополнительного количества энергии от аккумуляторов — МАП HYBRID.
  3. Трехфазные инверторы — МАП HYBRID 3 фазы.

Инверторы, выпускаемые этой фирмой, могут заряжать аккумуляторы всех типов. Для этого у них имеется зарядное устройство большой мощности.

Инвертор МАП «Энергия»
Инверторы МАП «Энергия» применяют не только в частных домохозяйствах, но и во многих отраслях промышленности. Они применяются в медицине, строительстве, на метеостанциях

Достижением компании является инвертор рекордной мощности — 20 кВт, выдерживающий наибольшую нагрузку 25 кВт. Эта модель может обеспечить надежным питанием большой жилой дом со множеством техники.

Преобразователи Conext компании Schneider Electric

Французская компания Schneider Electric выпускает инверторы, обладающие высокими эксплуатационными характеристиками, позволяющими использовать их в условиях разного климата. Покрытие корпуса, обладающее высокой коррозионной стойкостью, позволяет успешно пройти тестирование соляным туманом. Они предназначены для солнечных батарей, установленных как на крышах частных коттеджей, так и многоквартирных домов.

Производитель проверяет надежность своего оборудования с использованием всевозможных методик и тестов. В конструкции инверторов Conext отсутствуют электрохимические конденсаторы, что является гарантией длительной эксплуатации.

Инвертор Conext
Инверторы Conext, даже при максимальных нагрузках, имеют КПД 97,5%. Отдельные модели укомплектованы распределительным блоком, поэтому отпадает надобность в монтаже наружного электрощитка

Большой ассортимент изделий позволяет выбрать подходящую модель для гелиосистем мощностью 3 – 20 кВт.

Инверторы компании TBS Electronics

Эта голландская компания, присутствующая на рынке с 1996 г., производит как маломощные, так и более мощные синусоидальные преобразователи для солнечных панелей Poversine номинальной мощностью от 175 до 3500 Вт.

Инвертор Powersine PS3500-24
На фото модель профессионального инвертора Powersine PS3500-24. Его можно применить для обеспечения беспрерывного питания котлов отопления, насосов, компьютеров, других небольших нагрузок. Он оснащен надежной электроникой, высокопрочным металлическим корпусом

Линейка Powersine характеризуется очень чистой синусоидой на выходе, поэтому применение этих инверторов гарантирует грамотную и длительную эксплуатацию высокочувствительных приборов. Оборудование оснащено защитой от КЗ, температурных скачков, перегрузок. С этими инверторами можно запускать нагрузки до 500В с пусковой силой, превышающей номинальную в десятки раз.

Сетевые инверторы Kostal

Фирма выпускает инновационные высококачественные инверторы мощностью от 1,5 до 20 кВт как одно, так и трехфазные. В конструкцию включен выключатель переменного тока, срабатывающий автоматически, МРР-трекеры, монитор, счетчик S0 и много других опций в базовой комплектации. Все это делает возможным внедрение инвертора в систему «умный дом».

Инвертор Kostal
Инверторы Kostal несложны как в эксплуатации, так и в установке. Встроенная панель — информативная и понятная, позволяет мониторить его работу

Благодаря высокому качеству материала корпуса, преобразователь устанавливают и снаружи, и внутри дома. Сборку выполняют в Европе, поэтому качество соответствует Европейским стандартам. Гарантия производителя — 5 лет.

Инверторы ABi-Solar из Тайваня

Эти инверторы, выпущенные в Тайване, на нашем рынке представлены серией автономных преобразователей SL/ SLP, автономно-сетевых гибридных инверторов (НТР), линейкой гибридов НТ. Автономные преобразователи укомплектованы контроллерами заряда от солнечных батарей. Это оборудование наделено тройным функционалом — работает как инвертор, контроллер, зарядное устройство.

В конструкцию включен жидкокристаллический дисплей, позволяющий контролировать основные параметры гелиосистемы. КПД инверторов SL/ SLP — около 93%. В моделях SLP присутствует пылезащита.

К бюджетному варианту относится инвертор из новой серии ABi-Solar HTP. Работает он только при наличии аккумулятора. Особой популярностью пользуется серия НТ, включающая гибридные инверторы одно и 3-фазные, выделяющиеся отличным качеством сборки.

Преобразователи SL0912 и SL1524 также относятся к бюджетным. Они работают в 2 режимах — бытового бесперебойника и с солнечными батареями. Имеют 2 режима поддержания напряжения: от 180 до 260В и от 100 до 300В. Последний режим позволяет увеличить время эксплуатации батарей за счет меньшего их использования, но может питать только не очень чувствительное к качеству электричества оборудование.

Инвертор ABi-Solar
Инвертор ABi-Solar SL 1012 PWM обладает мощностью 800 В. Ток на выходе имеет немодифицированную синусоиду. Может применяться для реализации, произведенной солнечными панелями электрической энергии по «зеленому» тарифу

Инверторы ABi-Solar дают возможность увеличить рабочий диапазон температур аккумуляторов и автоматизировать процесс заряд-разряд.

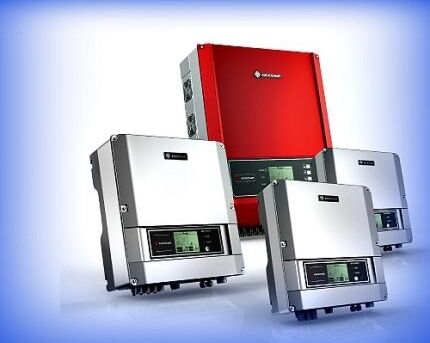

Сетевые инверторы компании GoodWE

Эта китайская компания выпускает инверторы сетевые разной мощности и поставляет их на рынок по невысокой цене. К инвертору прилагается специальная программа, позволяющая выполнить расчет гелиосистемы с учетом расположения солнечных панелей по отношению к сторонам света и другим ориентирам.

Существует возможность вести наблюдение за работой преобразователя через планшет или смартфон, но предварительно придется установить специально предназначенное для этого приложение на базе операционной системы Android.

Видео об инверторах для солнечных батарей

Здесь менеджер продающей компании рассказывает о принципах выбора инвертора:

В этом видео освещен вопрос подключения инвертора:

Фотоэлектрический сетевой инвертор, как неотъемлемая часть гелиосистемы, позволяет получить полную независимость от централизованного электроснабжения и роста цен на электроносители. «Умные системы», включающие сетевой преобразователь, делают доступным, надежным и управляемым процесс потребления энергии. При этом никак не нарушается комфорт в доме.
